CH – Boquilla de abanico plano de acero inoxidable de alta calidad

Boquilla de pulverización en abanico de una sola pieza en acero inoxidable, con diseño de liberación rápida de múltiples piezas, fácil de desmontar y reemplazar, lo que ahorra costos de mano de obra y tiempo. Adecuada para cintas transportadoras, películas, láminas de cobre, fabricación de papel, paneles de vidrio y diversas aplicaciones de limpieza de superficies; enfriamiento de metales; eliminación de espuma y dispersión.

Marca: LORRIC
Patrón de pulverización: Abanico plano
Fluido: Fluido único
Material: SS303, SS316, Latón
Tipo de rosca: BSPT, NPT

Catálogo



Boquilla de abanico plano

Una boquilla de abanico plano funciona forzando el líquido a través de un orificio de forma ovalada, expandiéndolo en forma de abanico. Este diseño proporciona un flujo central fuerte y bordes más suaves, ideal para una cobertura uniforme en industrias como semiconductores, fabricación de PCB y acero. Ofrece control preciso, resistencia a obstrucciones y una alta fuerza de impacto.

Boquilla de abanico plano
Patrón de rociado de la boquilla de abanico

Patrón de rociado de la boquilla de abanico

Una boquilla de abanico de un solo fluido genera un patrón de rociado en forma de abanico, de ahí su nombre. Al observar el patrón de cobertura desde arriba, se forma una línea única con bordes atenuados en ambos lados.
Más información:Patrón de Rociado de Boquillas

Distribución de flujo en forma de campana

La boquilla de abanico tiene el volumen máximo de rociado en el centro, disminuyendo hacia los bordes, formando una distribución en forma de campana. Es ideal para aplicaciones de impacto concentrado, como la limpieza de superficies. Para un rociado uniforme, instale las boquillas más cerca unas de otras para superponer las áreas de cobertura y mejorar la uniformidad.Más información:
Learn more : Distribución del Flujo de la Boquilla

Distribución de flujo en forma de campana
Disponibilidad de múltiples caudales

Disponibilidad de múltiples caudales

La boquilla de abanico ofrece una amplia gama de caudales. Por ejemplo, a una presión de diseño estándar de 3 Kg/cm², los caudales varían de 0.39 Lpm a 11.73 Lpm. (Para otros requisitos de caudal, consulte la hoja de especificaciones o contáctenos directamente).
Más información: Presión, Tamaño del Orificio y Caudal de la Boquilla

Ofrece Ángulos de Pulverización de 0° a 110°

La boquilla de pulverización en abanico ofrece varias opciones de ángulo, donde 0° produce un chorro recto para máximo impacto y 110° proporciona la mayor cobertura. Para detalles específicos de inventario, contáctenos.
Más información: Ángulo de Pulverización y Cobertura de Boquillas

Ofrece Ángulos de Pulverización de 0° a 110°
Estructura de tres piezas diseñada

Estructura de tres piezas diseñada

La estructura de tres piezas facilita el mantenimiento, la limpieza y el reemplazo, además de reducir el costo de sustitución del cabezal de la boquilla. La base debe soldarse a la tubería. Verifique que el entorno de instalación cumpla con los requisitos.

Opciones de Material

Opciones de Material

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Por favor, realice su pedido según la siguiente información.

  • Seleccione la boquilla que mejor se adapte a sus necesidades siguiendo las directrices de selección proporcionadas a continuación.
    • Para una base de 1/4" con rosca interna, elija una boquilla con rosca externa de 1/4" que coincida y asegúrese de que la rosca de la base sea NPT o BSPT.
    • Elija la serie H o NH para una boquilla de abanico de una sola pieza que se ajuste a sus necesidades.
    • Para encontrar la tasa de flujo de la boquilla que se ajuste a sus requisitos, en particular la tasa de flujo de pulverización de cada boquilla según sus necesidades, consulte la "Tabla comparativa de tasa de flujo y ángulo" a continuación.
    • Para determinar el ángulo de la boquilla que cumpla con sus requisitos, lo que corresponde al área de cobertura de pulverización de cada boquilla según sus necesidades, consulte la "Tabla comparativa de tasa de flujo y ángulo" a continuación.
    • Elija el material adecuado de la boquilla según sus necesidades, ya que diferentes entornos requieren materiales específicos. Seleccione en consecuencia según el contexto de uso.

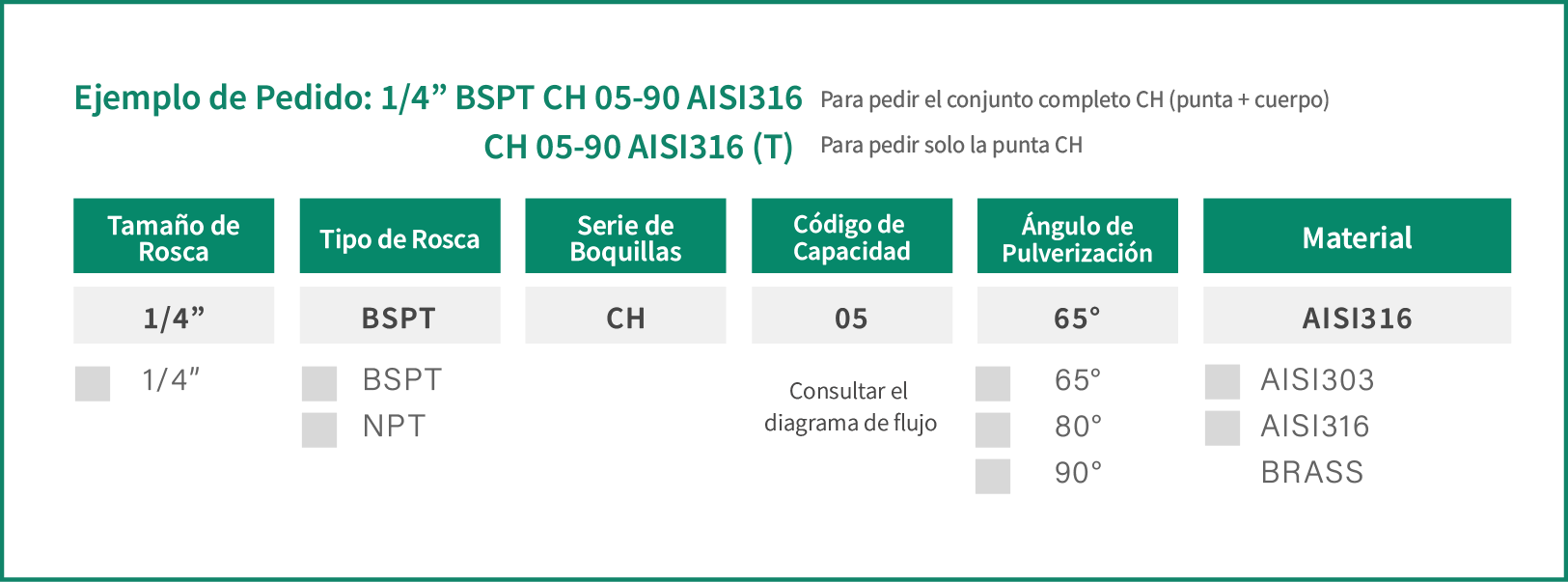

  • Ejemplo de especificación: 1/4” BSPT CH 05 90° SS303. Cada número corresponde a las siguientes opciones y significados.


Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.5
kgf/cm²
1.0
kgf/cm²
2.0
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
65° 01 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
65° 02 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
65° 2.5 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
65° 03 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
65° 04 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
65° 05 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
65° 06 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
65° 07 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
65° 7.5 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
65° 08 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
65° 09 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
65° 10 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
65° 12.5 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
65° 15 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
65° 20 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
65° 25 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
65° 30 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
80° 01 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
80° 02 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
80° 2.5 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
80° 03 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
80° 04 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
80° 05 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
80° 06 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
80° 07 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
80° 7.5 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
80° 08 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
80° 09 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
80° 10 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
80° 12.5 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
80° 15 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
80° 20 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
80° 25 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
80° 30 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
90° 01 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
90° 02 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
90° 2.5 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
90° 03 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
90° 04 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
90° 05 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
90° 06 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
90° 07 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
90° 7.5 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
90° 08 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
90° 09 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
90° 10 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
90° 12.5 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
90° 15 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
90° 20 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
90° 25 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
90° 30 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.05
MPa
0.1
MPa
0.2
MPa
0.3
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
65° 01 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
65° 08 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
65° 25 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 01 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
80° 08 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
80° 25 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 01 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
90° 08 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
90° 25 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.5
bar
1.0
bar
2.0
bar
3.0
bar
4.0
bar
6.0
bar
8.0
bar
10.0
bar
15.0
bar
65° 01 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
65° 08 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
65° 25 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 01 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
80° 08 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
80° 25 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 01 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
90° 05 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
90° 08 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
90° 25 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
7
psi
10
psi
28
psi
40
psi
60
psi
80
psi
100
psi
150
psi
200
psi
65° 01 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
65° 02 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
65° 2.5 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
65° 03 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
65° 04 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
65° 05 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
65° 06 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
65° 07 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
65° 7.5 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
65° 08 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
65° 09 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
65° 10 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
65° 12.5 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
65° 15 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
65° 20 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
65° 25 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
65° 30 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
80° 01 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
80° 02 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
80° 2.5 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
80° 03 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
80° 04 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
80° 05 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
80° 06 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
80° 07 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
80° 7.5 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
80° 08 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
80° 09 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
80° 10 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
80° 12.5 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
80° 15 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
80° 20 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
80° 25 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
80° 30 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
90° 01 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
90° 02 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
90° 2.5 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
90° 03 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
90° 04 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
90° 05 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
90° 06 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
90° 07 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
90° 7.5 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
90° 08 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
90° 09 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
90° 10 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
90° 12.5 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
90° 15 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
90° 20 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
90° 25 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
90° 30 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
  • * Standard Pressure: Column in red.
  • * This product for spray angle 0°, 15°, 25°, 40°, 50°, 100° and 110° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Acero inoxidable

Acero inoxidable

Los caudalímetros regulan agua y gas para eficiencia, mientras las boquillas controlan la pulverización química para recubrimiento uniforme y calidad estable

Size

Thread(BSPT) Size(mm) Weight(g)
A B SS303 SS316 Brass
1/8"外牙 21 41.3 - - -
1/4"外牙 21 43 - - -
3/8"外牙 21 43 70 71 77.2

Instalación con rosca

¡Instalación fácil en solo 3 simples pasos!

Paso 1
Paso 1

Asegúrate de que el tamaño de la boquilla coincida con la rosca de la tubería.

Paso  2
Paso 2

Aplica cinta de Teflón y ajusta la boquilla en sentido horario para evitar fugas

Paso 3
Paso 3

Instalación completa. ¡Lista para usar!

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable
Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable
Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable
Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.

Proceso de personalización y aspectos a considerar

  • Ofrecemos servicios de personalización siguiendo procedimientos operativos estandarizados.
  • Importante:
    • Se requiere un pedido mínimo
    • Los canales de venta exclusivos deben ser acordados mutuamente
Proceso de personalización y aspectos a considerar
Productos que también pueden interesarte
Artículos relacionados
