CH Nozzle Spray Flat Fan Kipas Datar Stainless Steel CH Berkualitas Tinggi

Name: CH Nozzle Spray Flat Fan Kipas Datar Stainless Steel CH Berkualitas Tinggi
Brand: LORRIC
Price: Please inquire

Nozzle semprotan flat fan berbahan stainless steel ini dirancang dengan desain multi-bagian yang memungkinkan pemisahan cepat untuk kemudahan pembongkaran dan penggantian nozzle, sehingga menghemat waktu dan biaya tenaga kerja. Nozzle ini banyak digunakan untuk membersihkan sabuk konveyor, film, folio tembaga, kertas, pelat kaca, dan berbagai panel; mendinginkan logam; serta menyemprotkan penghilang busa, dan lain-lain.

Brand: LORRIC
Tipe Nozzle: Fan (Kipas)
Tipe Fluida: Single-fluid
Material: SS303, SS316, Brass
Standar Thread: BSPT

Unduh File

Catalogue

Dapatkan Penawaran Sekarang

Nozzle Flat Fan

Nozzle flat fan bekerja dengan menekan cairan melalui saluran berbentuk oval, menyebarkannya menjadi bentuk kipas. Desain ini memberikan aliran pusat yang kuat dan tepi yang lebih lemah, sangat ideal untuk cakupan yang merata di industri seperti semikonduktor, pembuatan PCB, dan baja. Nozel ini menawarkan kontrol yang tepat, tahan terhadap penyumbatan, dan memberikan kekuatan dampak yang tinggi.

Pola Semprotan Fan Spray Nozzle

Fan Spray Nozzle Single-fluid menghasilkan pola semprotan yang menyerupai kipas, sesuai dengan namanya. Pola cakupannya, jika dilihat dari atas area target, membentuk garis lurus dengan tepi yang meruncing di kedua sisi.
Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi Aliran Berbentuk Lonceng

Volume semprotan mencapai titik maksimum di bagian tengah area penyemprotan dan secara bertahap berkurang ke kedua sisi, membentuk kurva distribusi berbentuk lonceng. Ini cocok untuk aplikasi yang memerlukan daya hantam terpusat, seperti pembersihan kotoran permukaan. Jika penyemprotan merata diinginkan, memperpendek jarak antar nozzle—sehingga area cakupan dari dua nozzle saling tumpang tindih—dapat meningkatkan kekurangan cakupan.
Pelajari lebih lanjut: Distribusi Laju Aliran Nozel

Tersedia untuk Berbagai Laju Aliran

Nozzle semprotan kipas menawarkan beragam laju aliran. Misalnya, pada tekanan desain standar sebesar 3 Kg/cm², laju aliran berkisar antara 0,39 Lpm hingga 39,1 Lpm. (Untuk kebutuhan laju aliran lainnya, silakan merujuk pada lembar spesifikasi atau hubungi kami langsung.)

Menyediakan Sudut Semprotan 0°~110°

Nozzle semprotan kipas dapat disesuaikan dari sudut 0° hingga 110°. Pada 0°, pola semprotan berbentuk aliran padat, menghasilkan titik tunggal dengan gaya dampak maksimum di antara semua jenis nozzle. Nozzle semprotan kipas NH menawarkan sudut lebar 110°, memastikan pola semprotan yang luas dan tidak terhalang.
Pelajari lebih lanjut: Sudut Semprotan & Cakupan Nozzle

Desain Struktur Tiga Bagian

Struktur tiga bagian memudahkan pembersihan dan perawatan, serta penggantian nozzle, yang dapat menghemat biaya penggantian kepala nozzle. Dasar nozzle harus disambungkan ke pipa dengan cara dilas. Harap pastikan bahwa lingkungan instalasi memenuhi persyaratan yang ditetapkan.

Pilihan Material

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

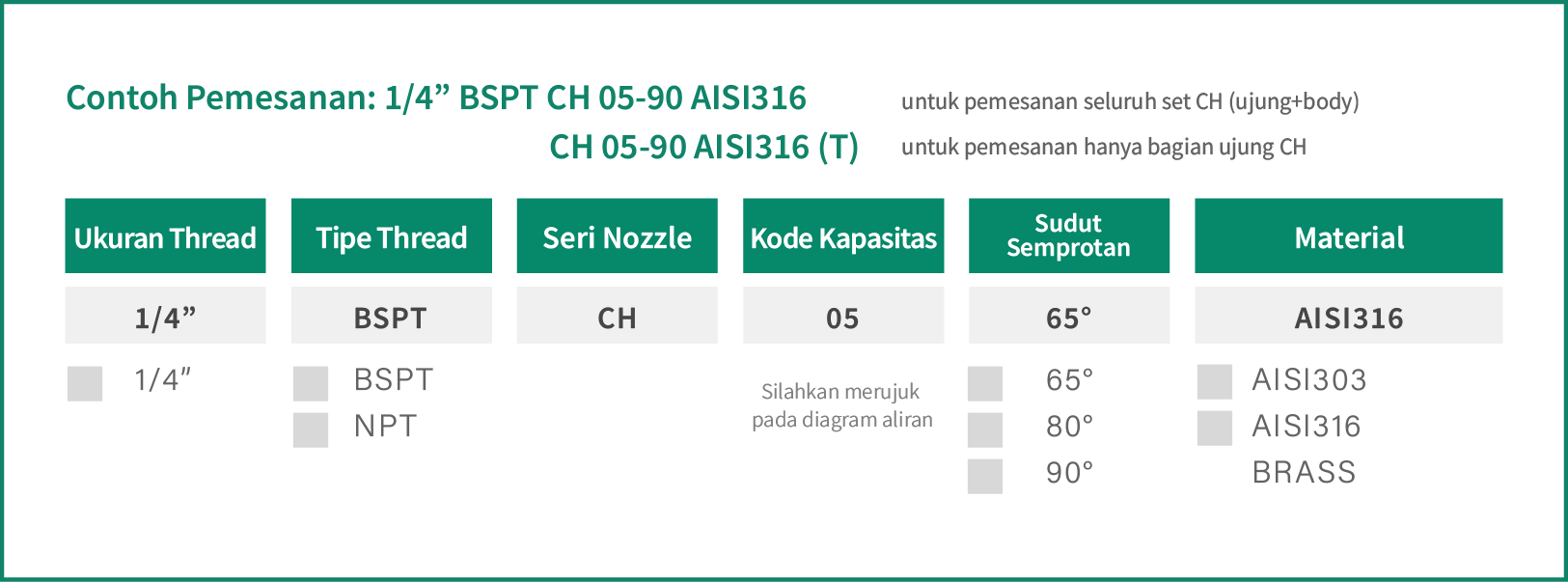

Contoh spesifikasi: 1/4” BSPT CH 05-90 SS316 untuk pemesanan seluruh set CH (bagian ujung+body) / CH 05-90 SS316 (T) untuk pemesanan hanya bagian ujung CH, setiap angka merujuk pada pilihan dan arti berikut:

Pilih Satuan

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	0.5 kgf/cm²	1.0 kgf/cm²	2.0 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²

65°	01	0.16	0.23	0.32	0.39	0.45	0.55	0.64	0.71	0.87
65°	02	0.32	0.45	0.64	0.78	0.90	1.11	1.28	1.43	1.75
65°	2.5	0.40	0.56	0.80	0.98	1.13	1.38	1.60	1.78	2.19
65°	03	0.48	0.68	0.96	1.17	1.35	1.66	1.92	2.14	2.62
65°	04	0.64	0.90	1.28	1.56	1.81	2.21	2.55	2.86	3.50
65°	05	0.80	1.13	1.60	1.96	2.26	2.76	3.19	3.57	4.37
65°	06	0.96	1.35	1.92	2.35	2.71	3.32	3.83	4.28	5.25
65°	07	1.12	1.58	2.23	2.74	3.16	3.87	4.47	5.00	6.12
65°	7.5	1.20	1.69	2.39	2.93	3.39	4.15	4.79	5.35	6.56
65°	08	1.28	1.81	2.55	3.13	3.61	4.42	5.11	5.71	6.99
65°	09	1.44	2.03	2.87	3.52	4.06	4.98	5.75	6.42	7.87
65°	10	1.60	2.26	3.19	3.91	4.51	5.53	6.39	7.14	8.74
65°	12.5	2.00	2.82	3.99	4.89	5.64	6.91	7.98	8.92	10.93
65°	15	2.39	3.39	4.79	5.87	6.77	8.29	9.58	10.71	13.11
65°	20	3.19	4.51	6.39	7.82	9.03	11.06	12.77	14.28	17.49
65°	25	3.99	5.64	7.98	9.78	11.29	13.82	15.96	17.85	21.86
65°	30	4.79	6.77	9.58	11.73	13.54	16.59	19.16	21.42	26.23
65°	35	5.59	7.90	11.17	13.69	15.80	19.35	22.35	24.99	30.60
65°	40	6.39	9.03	12.77	15.64	18.06	22.12	25.54	28.55	34.97
65°	50	7.98	11.29	15.96	19.55	22.57	27.65	31.93	35.69	43.72
65°	60	9.58	13.54	19.16	23.46	27.09	33.18	38.31	42.83	52.46
65°	80	12.77	18.06	25.54	31.38	36.12	44.24	51.08	57.11	69.94
65°	100	15.96	22.57	31.93	39.10	45.15	55.30	63.85	71.39	87.43

80°	01	0.16	0.23	0.32	0.39	0.45	0.55	0.64	0.71	0.87
80°	02	0.32	0.45	0.64	0.78	0.90	1.11	1.28	1.43	1.75
80°	2.5	0.40	0.56	0.80	0.98	1.13	1.38	1.60	1.78	2.19
80°	03	0.48	0.68	0.96	1.17	1.35	1.66	1.92	2.14	2.62
80°	04	0.64	0.90	1.28	1.56	1.81	2.21	2.55	2.86	3.50
80°	05	0.80	1.13	1.60	1.96	2.26	2.76	3.19	3.57	4.37
80°	06	0.96	1.35	1.92	2.35	2.71	3.32	3.83	4.28	5.25
80°	07	1.12	1.58	2.23	2.74	3.16	3.87	4.47	5.00	6.12
80°	7.5	1.20	1.69	2.39	2.93	3.39	4.15	4.79	5.35	6.56
80°	08	1.28	1.81	2.55	3.13	3.61	4.42	5.11	5.71	6.99
80°	09	1.44	2.03	2.87	3.52	4.06	4.98	5.75	6.42	7.87
80°	10	1.60	2.26	3.19	3.91	4.51	5.53	6.39	7.14	8.74
80°	12.5	2.00	2.82	3.99	4.89	5.64	6.91	7.98	8.92	10.93
80°	15	2.39	3.39	4.79	5.87	6.77	8.29	9.58	10.71	13.11
80°	20	3.19	4.51	6.39	7.82	9.03	11.06	12.77	14.28	17.49
80°	25	3.99	5.64	7.98	9.78	11.29	13.82	15.96	17.85	21.86
80°	30	4.79	6.77	9.58	11.73	13.54	16.59	19.16	21.42	26.23
80°	35	5.59	7.90	11.17	13.69	15.80	19.35	22.35	24.99	30.60
80°	40	6.39	9.03	12.77	15.64	18.06	22.12	25.54	28.55	34.97
80°	50	7.98	11.29	15.96	19.55	22.57	27.65	31.93	35.69	43.72
80°	60	9.58	13.54	19.16	23.46	27.09	33.18	38.31	42.83	52.46
80°	80	12.77	18.06	25.54	31.38	36.12	44.24	51.08	57.11	69.94
80°	100	15.96	22.57	31.93	39.10	45.15	55.30	63.85	71.39	87.43

90°	01	0.16	0.23	0.32	0.39	0.45	0.55	0.64	0.71	0.87
90°	02	0.32	0.45	0.64	0.78	0.90	1.11	1.28	1.43	1.75
90°	2.5	0.40	0.56	0.80	0.98	1.13	1.38	1.60	1.78	2.19
90°	03	0.48	0.68	0.96	1.17	1.35	1.66	1.92	2.14	2.62
90°	04	0.64	0.90	1.28	1.56	1.81	2.21	2.55	2.86	3.50
90°	05	0.80	1.13	1.60	1.96	2.26	2.76	3.19	3.57	4.37
90°	06	0.96	1.35	1.92	2.35	2.71	3.32	3.83	4.28	5.25
90°	07	1.12	1.58	2.23	2.74	3.16	3.87	4.47	5.00	6.12
90°	7.5	1.20	1.69	2.39	2.93	3.39	4.15	4.79	5.35	6.56
90°	08	1.28	1.81	2.55	3.13	3.61	4.42	5.11	5.71	6.99
90°	09	1.44	2.03	2.87	3.52	4.06	4.98	5.75	6.42	7.87
90°	10	1.60	2.26	3.19	3.91	4.51	5.53	6.39	7.14	8.74
90°	12.5	2.00	2.82	3.99	4.89	5.64	6.91	7.98	8.92	10.93
90°	15	2.39	3.39	4.79	5.87	6.77	8.29	9.58	10.71	13.11
90°	20	3.19	4.51	6.39	7.82	9.03	11.06	12.77	14.28	17.49
90°	25	3.99	5.64	7.98	9.78	11.29	13.82	15.96	17.85	21.86
90°	30	4.79	6.77	9.58	11.73	13.54	16.59	19.16	21.42	26.23
90°	35	5.59	7.90	11.17	13.69	15.80	19.35	22.35	24.99	30.60
90°	40	6.39	9.03	12.77	15.64	18.06	22.12	25.54	28.55	34.97
90°	50	7.98	11.29	15.96	19.55	22.57	27.65	31.93	35.69	43.72
90°	60	9.58	13.54	19.16	23.46	27.09	33.18	38.31	42.83	52.46
90°	80	12.77	18.06	25.54	31.38	36.12	44.24	51.08	57.11	69.94
90°	100	15.96	22.57	31.93	39.10	45.15	55.30	63.85	71.39	87.43

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Produk ini tersedia untuk sudut semprotan 0°, 15°, 25°, 40°, 50°, 100° dan 110° yang dapat dipesan sesuai permintaan.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Applications

PCB

Flow meter dalam proses elektroplating, pengembangan, dan etsa PCB memonitor aliran cairan kimia dan pembersih yang tepat; nozel mengontrol pelapisan kimia dan pembilasan

Industri Baja

Flowmeter memantau aliran air dan gas untuk efisiensi optimal, sedangkan nozzle mengontrol penyemprotan cairan kimia untuk kualitas lapisan yang merata.

Size

Thread(BSPT)	Size(mm)		Weight(g)
Thread(BSPT)	A	B	SS303	SS316	Brass
1/8"外牙	21	41.3	-	-	-
1/4"外牙	21	43	-	-	-
3/8"外牙	21	43	70	71	77.2

Thread installation

Instalasi mudah dengan 2 langkah sederhana!

Langkah 1

Pastikan ukuran nozzle sesuai dengan ukuran thread (ulir) pada pipa.

Langkah 2

Pasang pita teflon, kencangkan nozzle searah jarum jam agar tidak ada kebocoran.

Langkah 3

Pemasangan selesai.

Tidak Menemukan Nozzle yang Anda Butuhkan?

Dengan pengalaman lebih dari 30 tahun dalam pengembangan dan produksi nozzle, serta pengetahuan mendalam tentang kebutuhan pelanggan di lapangan, kami siap membantu Anda menciptakan produk yang ideal sesuai kebutuhan Anda!

Nozzle yang Disesuaikan untuk Kebutuhan Anda

LORRIC dapat menyesuaikan "laju aliran," "sudut," dan "distribusi aliran" untuk memenuhi skenario penggunaan spesifik Anda. Kami juga menawarkan dukungan untuk situasi unik seperti kebutuhan kekuatan dampak khusus atau semprotan ultra-halus. Jangan ragu untuk menghubungi tim LORRIC untuk informasi dan bantuan lebih lanjut.

Kapasitas yang Dapat Dikostumisasi

Di bawah tekanan tetap, volume cairan atau gas yang disemprotkan oleh nozzle dalam periode waktu tertentu.

Sudut Semprotan yang Dapat Dikostumisasi

Merupakan sudut yang terbentuk oleh lubang saluran dan aliran gas/cairan yang disemprotkan

Distribusi yang Dapat Disesuaikan

Distribusi partikel pada permukaan yang dihasilkan dari cairan yang disemprotkan.

CFD Meningkatkan Hasil Kerja Kami

Pengujian di lingkungan ekstrem memerlukan data untuk membantu pengembangan nozzle.

Proses Kerja dan Hal-Hal yang Perlu Diperhatikan dalam Kustomisasi Nozzle

Kami menyediakan layanan kustom nozzle sesuai dengan prosedur operasi standar.
Harap diperhatikan:
- Terdapat persyaratan minimum jumlah pemesanan.
- Ada saluran penjualan eksklusif yang harus disepakati bersama.

Anda Mungkin Juga Tertarik

ANH Stainless Steel Water Flat Fan Spray Nozzle

H-Spray Nozzle Flat Fan Plastik

FU-ES EchoSense Clamp on Ultrasonic Flow Meter
