CH หัวฉีดพัดแบนสแตนเลสคุณภาพสูง

หัวฉีดสเปรย์แบบแฟนสำหรับของเหลวชนิดเดียว ทำจากสแตนเลส สตีล ออกแบบเป็นหลายชิ้นที่สามารถถอดเปลี่ยนได้ง่าย ช่วยประหยัดค่าแรงและเวลา เหมาะสำหรับการทำความสะอาดสายพานลำเลียง ฟิล์ม ทองแดง แผ่นกระดาษ แผ่นกระจก และการใช้งานอื่นๆ เช่น การทำความเย็นโลหะ การกำจัดฟอง และการกระจายตัวของสาร

แบรนด์:	LORRIC
ลักษณะการพ่น:	Flat Fan
ของเหลว:	ของเหลวชนิดเดียว
วัสดุ:	SS303, SS316, ทองเหลือง
ประเภทเกลียว:	BSPT, NPT

ดาวน์โหลดไฟล์

สอบถามตอนนี้

หัวฉีดพัดแบน (Flat Fan Nozzle)

หัวฉีดพัดแบนทำงานโดยการบังคับของเหลวผ่านช่องเปิดรูปวงรี เพื่อกระจายของเหลวในรูปแบบพัดแบน การออกแบบนี้ให้แรงพ่นที่เข้มข้นตรงกลางและขอบที่อ่อนกว่า เหมาะสำหรับการพ่นครอบคลุมอย่างสม่ำเสมอในอุตสาหกรรมต่างๆ เช่น เซมิคอนดักเตอร์ การผลิต PCB และการแปรรูปเหล็ก
หัวฉีดชนิดนี้มีความแม่นยำสูงในการควบคุมการพ่น ป้องกันการอุดตันได้ดี และให้แรงกระแทกที่สูง

รูปแบบการพ่นของหัวฉีดแบบพ่นเป็นพัด

หัวพ่นแบบพัดของเหลวเดียวสร้างรูปแบบการพ่นที่คล้ายกับพัด จึงได้รับชื่อว่าเป็นหัวพ่นแบบพัด รูปแบบการกระจายเมื่อลงจากพื้นที่เป้าหมายจะมีลักษณะเป็นเส้นเดี่ยวที่มีขอบที่แหลมทั้งสองข้าง
เรียนรู้เพิ่มเติม: รูปแบบการกระจายของหัวพ่น

การกระจายการไหลแบบรูปทรงระฆัง

หัวพ่นแบบพัดมีปริมาณการพ่นสูงสุดที่กลางหัวพ่น ลดลงตามขอบข้างๆ ทำให้เกิดการกระจายแบบรูประฆัง เหมาะสำหรับการใช้งานที่ต้องการแรงกระแทกเข้มข้น เช่น การทำความสะอาดพื้นผิว สำหรับการพ่นที่สม่ำเสมอ ควรติดตั้งหัวพ่นให้ใกล้กันเพื่อให้พื้นที่การพ่นทับซ้อนกันและปรับปรุงความสม่ำเสมอ
เรียนรู้เพิ่มเติม: การกระจายการไหลของหัวพ่น

มีอัตราการไหลหลายช่วงให้เลือก

หัวพ่นแฟนมีอัตราการไหลที่หลากหลาย ตัวอย่างเช่น ที่ความดันการออกแบบมาตรฐาน 3 Kg/cm² อัตราการไหลมีช่วงตั้งแต่ 0.39 Lpm ถึง 11.73 Lpm (สำหรับความต้องการอัตราการไหลอื่น ๆ โปรดดูในแผ่นข้อมูลสเปคหรือติดต่อเราทันที).
เรียนรู้เพิ่มเติม: ขนาดรูหัวพ่น, ขนาดปากหัวพ่น, และอัตราการไหล

รองรับมุมสเปรย์ตั้งแต่ 0° ถึง 110°

หัวพ่นแบบพัดมีตัวเลือกมุมที่หลากหลาย โดยที่ 0° จะสร้างการพ่นเป็นกระแสตรงเพื่อการกระแทกสูงสุด และ 110° จะให้การกระจายครอบคลุมที่กว้างที่สุด สำหรับรายละเอียดสินค้าเฉพาะ โปรดติดต่อเรา
เรียนรู้เพิ่มเติม: มุมการพ่นหัวพ่นและการกระจาย

การออกแบบโครงสร้างแบบสามชิ้น

โครงสร้างแบบ สามชิ้น ช่วยให้การ บำรุงรักษา การทำความสะอาด และการเปลี่ยนชิ้นส่วน เป็นไปได้อย่างสะดวก และยังช่วย ประหยัดค่าใช้จ่ายในการเปลี่ยนเฉพาะหัวฉีด
ฐานหัวฉีดจำเป็นต้องเชื่อมต่อกับท่อด้วยการเชื่อม (Welding) กรุณาตรวจสอบให้แน่ใจว่า สภาพแวดล้อมการติดตั้งตรงตามข้อกำหนด

ตัวเลือกวัสดุ

เกี่ยวกับค่าความเผื่อทางวิศวกรรม

ค่าความเผื่อของอัตราการไหล

 ค่าความเผื่อของอัตราการไหลอยู่ในช่วง ±5% ของอัตราการไหลมาตรฐาน

ค่าความเผื่อของมุมสเปรย์

 ค่าความเผื่อของมุมสเปรย์อยู่ในช่วง ±5% ของมุมมาตรฐาน

การรับประกันวัสดุ

โลหะ

เราใช้ โลหะคุณภาพสูง ผ่านกระบวนการ ตีขึ้นรูปและกลึงละเอียด เพื่อผลิต หัวฉีดที่แข็งแรงและทนทาน

พลาสติก

เราขอ รับประกันว่าจะไม่ใช้วัสดุรีไซเคิล ในกระบวนการผลิต

คุณภาพสูง

วัสดุทั้งหมดที่ใช้ในการผลิต มาจากผู้ผลิตชั้นนำระดับโลก เพื่อให้มั่นใจใน คุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

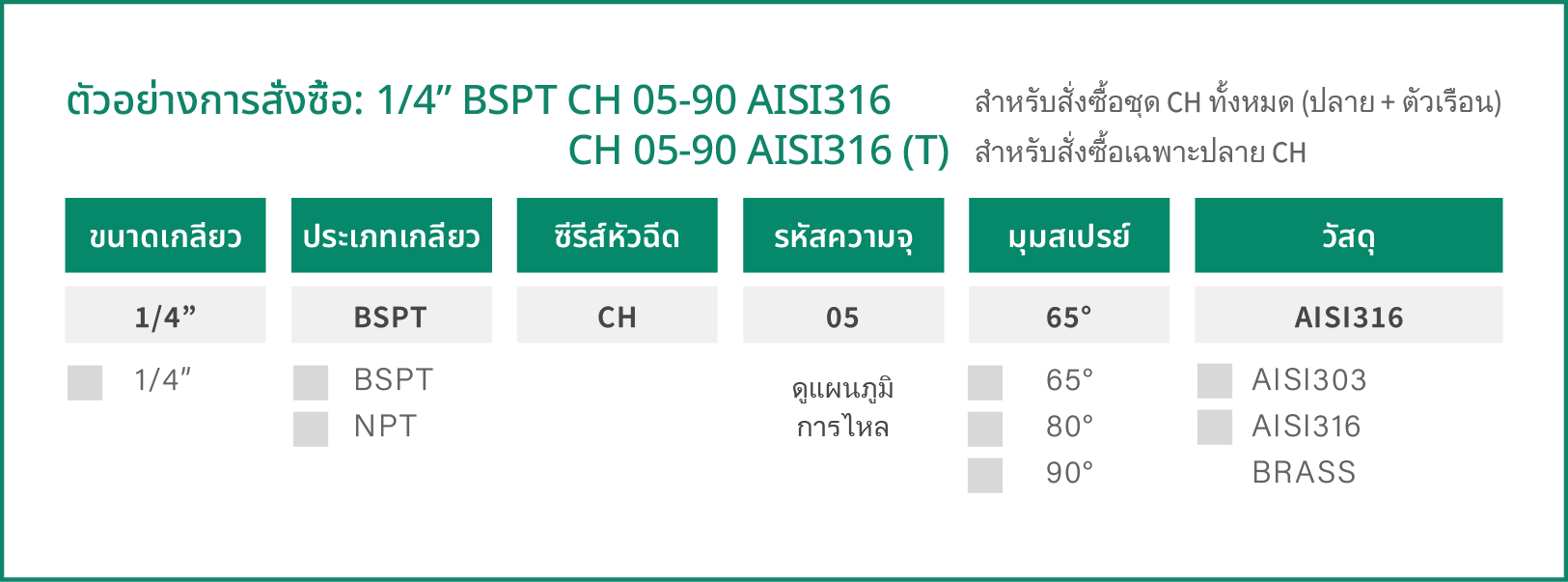

กรุณาสั่งซื้อข้อมูลตามที่ระบุด้านล่างนี้

กรุณาเลือกหัวฉีดที่เหมาะสมกับความต้องการของคุณตามแนวทางการเลือกที่ระบุไว้ด้านล่าง
- สำหรับฐานขนาด 1/4" ที่มีเกลียวภายใน ให้เลือกหัวฉีดเกลียวภายนอกขนาด 1/4" ที่ตรงกับฐาน และตรวจสอบว่าเกลียวของฐานเป็น NPT หรือ BSPT
- เลือกซีรีส์ H หรือ NH สำหรับหัวฉีดแบบชิ้นเดียวที่ตรงกับความต้องการของคุณ
- เพื่อหาค่าการไหลของหัวฉีดที่ตรงกับความต้องการของคุณ โดยเฉพาะอัตราการไหลของสเปรย์สำหรับแต่ละหัวฉีดตามความต้องการ กรุณาปรึกษา "แผนภูมิเปรียบเทียบอัตราการไหลและมุม" ด้านล่าง
- เพื่อกำหนดมุมของหัวฉีดที่ตรงกับความต้องการของคุณ ซึ่งสอดคล้องกับพื้นที่การพ่นของหัวฉีดแต่ละตัวตามความต้องการ กรุณาปรึกษา "แผนภูมิเปรียบเทียบอัตราการไหลและมุม" ด้านล่าง
- เลือกวัสดุหัวฉีดที่เหมาะสมกับความต้องการของคุณ เนื่องจากสภาพแวดล้อมที่แตกต่างกันต้องการวัสดุที่เฉพาะเจาะจง เลือกให้เหมาะสมตามการใช้งานของคุณ
ตัวอย่างสเปค: 1/4” BSPT CH 05 90° SS303 โดยแต่ละหมายเลขตรงกับตัวเลือกและความหมายดังนี้

เลือก
หน่วย

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.5 kgf/cm²	1.0 kgf/cm²	2.0 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
65°	01	0.16	0.23	0.32	0.39	0.45	0.55	0.64	0.71	0.87
65°	02	0.32	0.45	0.64	0.78	0.90	1.11	1.28	1.43	1.75
65°	2.5	0.40	0.56	0.80	0.98	1.13	1.38	1.60	1.78	2.19
65°	03	0.48	0.68	0.96	1.17	1.35	1.66	1.92	2.14	2.62
65°	04	0.64	0.90	1.28	1.56	1.81	2.21	2.55	2.86	3.50
65°	05	0.80	1.13	1.60	1.96	2.26	2.76	3.19	3.57	4.37
65°	06	0.96	1.35	1.92	2.35	2.71	3.32	3.83	4.28	5.25
65°	07	1.12	1.58	2.23	2.74	3.16	3.87	4.47	5.00	6.12
65°	7.5	1.20	1.69	2.39	2.93	3.39	4.15	4.79	5.35	6.56
65°	08	1.28	1.81	2.55	3.13	3.61	4.42	5.11	5.71	6.99
65°	09	1.44	2.03	2.87	3.52	4.06	4.98	5.75	6.42	7.87
65°	10	1.60	2.26	3.19	3.91	4.51	5.53	6.39	7.14	8.74
65°	12.5	2.00	2.82	3.99	4.89	5.64	6.91	7.98	8.92	10.93
65°	15	2.39	3.39	4.79	5.87	6.77	8.29	9.58	10.71	13.11
65°	20	3.19	4.51	6.39	7.82	9.03	11.06	12.77	14.28	17.49
65°	25	3.99	5.64	7.98	9.78	11.29	13.82	15.96	17.85	21.86
65°	30	4.79	6.77	9.58	11.73	13.54	16.59	19.16	21.42	26.23
80°	01	0.16	0.23	0.32	0.39	0.45	0.55	0.64	0.71	0.87
80°	02	0.32	0.45	0.64	0.78	0.90	1.11	1.28	1.43	1.75
80°	2.5	0.40	0.56	0.80	0.98	1.13	1.38	1.60	1.78	2.19
80°	03	0.48	0.68	0.96	1.17	1.35	1.66	1.92	2.14	2.62
80°	04	0.64	0.90	1.28	1.56	1.81	2.21	2.55	2.86	3.50
80°	05	0.80	1.13	1.60	1.96	2.26	2.76	3.19	3.57	4.37
80°	06	0.96	1.35	1.92	2.35	2.71	3.32	3.83	4.28	5.25
80°	07	1.12	1.58	2.23	2.74	3.16	3.87	4.47	5.00	6.12
80°	7.5	1.20	1.69	2.39	2.93	3.39	4.15	4.79	5.35	6.56
80°	08	1.28	1.81	2.55	3.13	3.61	4.42	5.11	5.71	6.99
80°	09	1.44	2.03	2.87	3.52	4.06	4.98	5.75	6.42	7.87
80°	10	1.60	2.26	3.19	3.91	4.51	5.53	6.39	7.14	8.74
80°	12.5	2.00	2.82	3.99	4.89	5.64	6.91	7.98	8.92	10.93
80°	15	2.39	3.39	4.79	5.87	6.77	8.29	9.58	10.71	13.11
80°	20	3.19	4.51	6.39	7.82	9.03	11.06	12.77	14.28	17.49
80°	25	3.99	5.64	7.98	9.78	11.29	13.82	15.96	17.85	21.86
80°	30	4.79	6.77	9.58	11.73	13.54	16.59	19.16	21.42	26.23
90°	01	0.16	0.23	0.32	0.39	0.45	0.55	0.64	0.71	0.87
90°	02	0.32	0.45	0.64	0.78	0.90	1.11	1.28	1.43	1.75
90°	2.5	0.40	0.56	0.80	0.98	1.13	1.38	1.60	1.78	2.19
90°	03	0.48	0.68	0.96	1.17	1.35	1.66	1.92	2.14	2.62
90°	04	0.64	0.90	1.28	1.56	1.81	2.21	2.55	2.86	3.50
90°	05	0.80	1.13	1.60	1.96	2.26	2.76	3.19	3.57	4.37
90°	06	0.96	1.35	1.92	2.35	2.71	3.32	3.83	4.28	5.25
90°	07	1.12	1.58	2.23	2.74	3.16	3.87	4.47	5.00	6.12
90°	7.5	1.20	1.69	2.39	2.93	3.39	4.15	4.79	5.35	6.56
90°	08	1.28	1.81	2.55	3.13	3.61	4.42	5.11	5.71	6.99
90°	09	1.44	2.03	2.87	3.52	4.06	4.98	5.75	6.42	7.87
90°	10	1.60	2.26	3.19	3.91	4.51	5.53	6.39	7.14	8.74
90°	12.5	2.00	2.82	3.99	4.89	5.64	6.91	7.98	8.92	10.93
90°	15	2.39	3.39	4.79	5.87	6.77	8.29	9.58	10.71	13.11
90°	20	3.19	4.51	6.39	7.82	9.03	11.06	12.77	14.28	17.49
90°	25	3.99	5.64	7.98	9.78	11.29	13.82	15.96	17.85	21.86
90°	30	4.79	6.77	9.58	11.73	13.54	16.59	19.16	21.42	26.23

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.05 MPa	0.1 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
65°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
65°	02	0.32	0.45	0.64	0.79	0.91	1.12	1.29	1.44	1.77
65°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
65°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
65°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
65°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
65°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
65°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
65°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.81	5.41	6.62
65°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
65°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
65°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
65°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
65°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
65°	20	3.22	4.56	6.45	7.90	9.12	11.17	12.90	14.42	17.66
65°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
65°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49
80°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
80°	02	0.32	0.45	0.64	0.79	0.91	1.12	1.29	1.44	1.77
80°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
80°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
80°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
80°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
80°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
80°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
80°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.81	5.41	6.62
80°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
80°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
80°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
80°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
80°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
80°	20	3.22	4.56	6.45	7.90	9.12	11.17	12.90	14.42	17.66
80°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
80°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49
90°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
90°	02	0.32	0.45	0.64	0.79	0.91	1.12	1.29	1.44	1.77
90°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
90°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
90°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
65°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
90°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
90°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
90°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.81	5.41	6.62
90°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
90°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
90°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
90°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
90°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
90°	20	3.22	4.56	6.45	7.90	9.12	11.17	12.90	14.42	17.66
90°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
90°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.5 bar	1.0 bar	2.0 bar	3.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
65°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
65°	02	0.32	0.46	0.64	0.79	0.91	1.12	1.29	1.44	1.77
65°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
65°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
65°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
65°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
65°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
65°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
65°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.84	5.41	6.62
65°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
65°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
65°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
65°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
65°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
65°	20	3.22	4.56	6.45	7.90	9.12	11.19	12.90	14.42	17.66
65°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
65°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49
80°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
80°	02	0.32	0.46	0.64	0.79	0.91	1.12	1.29	1.44	1.77
80°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
80°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
80°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
80°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
80°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
80°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
80°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.84	5.41	6.62
80°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
80°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
80°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
80°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
80°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
80°	20	3.22	4.56	6.45	7.90	9.12	11.19	12.90	14.42	17.66
80°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
80°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49
90°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
90°	02	0.32	0.46	0.64	0.79	0.91	1.12	1.29	1.44	1.77
90°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
90°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
90°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
90°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
90°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
90°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
90°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.84	5.41	6.62
90°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
90°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
90°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
90°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
90°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
90°	20	3.22	4.56	6.45	7.90	9.12	11.19	12.90	14.42	17.66
90°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
90°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	7 psi	10 psi	28 psi	40 psi	60 psi	80 psi	100 psi	150 psi	200 psi
65°	01	0.04	0.05	0.08	0.10	0.12	0.14	0.16	0.19	0.22
65°	02	0.08	0.10	0.17	0.20	0.24	0.28	0.32	0.39	0.45
65°	2.5	0.10	0.13	0.21	0.25	0.31	0.35	0.40	0.48	0.56
65°	03	0.13	0.15	0.25	0.30	0.37	0.42	0.47	0.58	0.67
65°	04	0.17	0.20	0.33	0.40	0.49	0.57	0.63	0.77	0.89
65°	05	0.21	0.25	0.42	0.50	0.61	0.71	0.79	0.97	1.12
65°	06	0.25	0.30	0.50	0.60	0.73	0.85	0.95	1.16	1.34
65°	07	0.29	0.35	0.59	0.70	0.86	0.99	1.11	1.36	1.57
65°	7.5	0.31	0.38	0.63	0.75	0.92	1.06	1.19	1.45	1.68
65°	08	0.33	0.40	0.67	0.80	0.98	1.13	1.27	1.55	1.79
65°	09	0.38	0.45	0.75	0.90	1.10	1.27	1.42	1.74	2.01
65°	10	0.42	0.50	0.84	1.00	1.22	1.41	1.58	1.94	2.24
65°	12.5	0.52	0.63	1.05	1.25	1.53	1.77	1.98	2.42	2.80
65°	15	0.63	0.75	1.26	1.50	1.84	2.12	2.37	2.90	3.35
65°	20	0.84	1.00	1.67	2.00	2.45	2.83	3.16	3.87	4.47
65°	25	1.05	1.25	2.09	2.50	3.06	3.54	3.95	4.84	5.59
65°	30	1.26	1.50	2.51	3.00	3.67	4.24	4.74	5.81	6.71
80°	01	0.04	0.05	0.08	0.10	0.12	0.14	0.16	0.19	0.22
80°	02	0.08	0.10	0.17	0.20	0.24	0.28	0.32	0.39	0.45
80°	2.5	0.10	0.13	0.21	0.25	0.31	0.35	0.40	0.48	0.56
80°	03	0.13	0.15	0.25	0.30	0.37	0.42	0.47	0.58	0.67
80°	04	0.17	0.20	0.33	0.40	0.49	0.57	0.63	0.77	0.89
80°	05	0.21	0.25	0.42	0.50	0.61	0.71	0.79	0.97	1.12
80°	06	0.25	0.30	0.50	0.60	0.73	0.85	0.95	1.16	1.34
80°	07	0.29	0.35	0.59	0.70	0.86	0.99	1.11	1.36	1.57
80°	7.5	0.31	0.38	0.63	0.75	0.92	1.06	1.19	1.45	1.68
80°	08	0.33	0.40	0.67	0.80	0.98	1.13	1.27	1.55	1.79
80°	09	0.38	0.45	0.75	0.90	1.10	1.27	1.42	1.74	2.01
80°	10	0.42	0.50	0.84	1.00	1.22	1.41	1.58	1.94	2.24
80°	12.5	0.52	0.63	1.05	1.25	1.53	1.77	1.98	2.42	2.80
80°	15	0.63	0.75	1.26	1.50	1.84	2.12	2.37	2.90	3.35
80°	20	0.84	1.00	1.67	2.00	2.45	2.83	3.16	3.87	4.47
80°	25	1.05	1.25	2.09	2.50	3.06	3.54	3.95	4.84	5.59
80°	30	1.26	1.50	2.51	3.00	3.67	4.24	4.74	5.81	6.71
90°	01	0.04	0.05	0.08	0.10	0.12	0.14	0.16	0.19	0.22
90°	02	0.08	0.10	0.17	0.20	0.24	0.28	0.32	0.39	0.45
90°	2.5	0.10	0.13	0.21	0.25	0.31	0.35	0.40	0.48	0.56
90°	03	0.13	0.15	0.25	0.30	0.37	0.42	0.47	0.58	0.67
90°	04	0.17	0.20	0.33	0.40	0.49	0.57	0.63	0.77	0.89
90°	05	0.21	0.25	0.42	0.50	0.61	0.71	0.79	0.97	1.12
90°	06	0.25	0.30	0.50	0.60	0.73	0.85	0.95	1.16	1.34
90°	07	0.29	0.35	0.59	0.70	0.86	0.99	1.11	1.36	1.57
90°	7.5	0.31	0.38	0.63	0.75	0.92	1.06	1.19	1.45	1.68
90°	08	0.33	0.40	0.67	0.80	0.98	1.13	1.27	1.55	1.79
90°	09	0.38	0.45	0.75	0.90	1.10	1.27	1.42	1.74	2.01
90°	10	0.42	0.50	0.84	1.00	1.22	1.41	1.58	1.94	2.24
90°	12.5	0.52	0.63	1.05	1.25	1.53	1.77	1.98	2.42	2.80
90°	15	0.63	0.75	1.26	1.50	1.84	2.12	2.37	2.90	3.35
90°	20	0.84	1.00	1.67	2.00	2.45	2.83	3.16	3.87	4.47
90°	25	1.05	1.25	2.09	2.50	3.06	3.54	3.95	4.84	5.59
90°	30	1.26	1.50	2.51	3.00	3.67	4.24	4.74	5.81	6.71

* ความดันมาตรฐาน: คอลัมน์ที่แสดงด้วยสีแดง.
* สินค้าชิ้นนี้สามารถสั่งทำตามมุมการพ่น 0°, 15°, 25°, 40°, 50°, 100° และ 110° ได้.
* สำหรับการใช้งานบนมือถือ จะมีการแสดงแค่ 3 คอลัมน์ที่มีความดัน 3 ประเภท สำหรับข้อมูลความดันเพิ่มเติม กรุณาดูแผนภูมิบนคอมพิวเตอร์หรือแล็ปท็อป.

การใช้งาน

แผงวงจรพิมพ์ (PCB)

เครื่องวัดการไหลในกระบวนการชุบไฟฟ้าและการกัด PCB ใช้ตรวจสอบการไหลของสารเคมีและของเหลวทำความสะอาด หัวฉีดควบคุมการเคลือบและการล้างสารเคมี

เหล็กและเหล็กกล้า

เครื่องวัดการไหลตรวจสอบน้ำหล่อเย็นและก๊าซ ส่วนหัวฉีดควบคุมการพ่นสารเคมีเพื่อให้เคลือบสม่ำเสมอและคุณภาพเสถียร

ขนาด

เกลียว (BSPT)	ขนาด (mm)		น้ำหนัก (g)
เกลียว (BSPT)	A	B	SS303	SS316	Brass
1/8"	21	41.3	-	-	-
1/4"	21	43	-	-	-
3/8"	21	43	70	71	77.2

การติดตั้งแบบเกลียว

ติดตั้งง่ายใน 2 ขั้นตอน!

ขั้นตอนที่ 1

ตรวจสอบให้แน่ใจว่า ขนาดหัวฉีดตรงกับขนาดเกลียวของท่อ

ขั้นตอนที่ 2

พันเทปเทฟลอน แล้ว หมุนหัวฉีดตามเข็มนาฬิกา เพื่อ ป้องกันการรั่วไหล

ขั้นตอนที่ 3

การติดตั้ง เสร็จสมบูรณ์

ไม่พบหัวฉีดที่คุณต้องการ?

ด้วย ประสบการณ์กว่า 30 ปี ในการพัฒนาและผลิตหัวฉีด รวมถึง ความรู้เชิงลึกจากการทำงานในสถานที่ของลูกค้า ให้เรา ช่วยคุณออกแบบและสร้างผลิตภัณฑ์ที่เหมาะสมกับความต้องการของคุณ

หัวฉีดปรับแต่งตามความต้องการของคุณ

LORRIC สามารถปรับแต่งหัวฉีดในด้าน "อัตราการไหล" "มุมการพ่น" และ "การกระจายของของไหล" เพื่อให้เหมาะสมกับการใช้งานของคุณโดยเฉพาะ เรายังรองรับสถานการณ์เฉพาะ เช่น การพ่นที่มีแรงกระแทกพิเศษ หรือ การพ่นละอองที่ละเอียดมาก หากต้องการข้อมูลเพิ่มเติมหรือความช่วยเหลือ สามารถติดต่อทีมงานของ LORRIC ได้ทุกเมื่อ

ความจุที่ปรับแต่งได้

ภายใต้ แรงดันคงที่ ปริมาณของ ของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีดในช่วงระยะเวลาหนึ่งสามารถปรับแต่งได้ตามความต้องการ

มุมสเปรย์ที่ปรับแต่งได้

หมายถึง มุมระหว่างช่องพ่น (Orifice) และ วงล้อมของของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีด ซึ่งสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะ

การกระจายที่ปรับแต่งได้

หมายถึง รูปแบบการกระจายตัวของอนุภาคบนพื้นผิว ที่เกิดจาก การพ่นของเหลวขึ้นบนพื้นผิว ซึ่งสามารถปรับแต่งเพื่อให้ได้ผลลัพธ์ที่ต้องการ

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

การทดสอบใน สภาพแวดล้อมที่รุนแรง จำเป็นต้องใช้ ข้อมูลที่แม่นยำ เพื่อช่วยในการ พัฒนาหัวฉีด อย่างมีประสิทธิภาพ

กระบวนการทำงานและข้อควรระวังในการปรับแต่งหัวฉีด

เรามีบริการ ปรับแต่งหัวฉีดตามขั้นตอนการปฏิบัติงานมาตรฐาน เพื่อให้ได้ ผลิตภัณฑ์ที่ตรงตามความต้องการของลูกค้า
โปรดทราบ
- มี ข้อกำหนดขั้นต่ำในการสั่งซื้อ
- มี ช่องทางการขายเฉพาะ ซึ่งต้องได้รับการ ตกลงร่วมกันทั้งสองฝ่าย
