CH 고품질 스테인리스 평면 팬 스프레이 노즐

스테인리스 단일 유체 팬형 노즐, 다중 부품 퀵 디태치 설계로 쉽게 분해 및 노즐 교체가 가능하여 인력 및 시간 비용을 절감합니다. 컨베이어 벨트, 필름, 구리 박, 종이, 유리판, 각종 판재 청소; 금속 냉각; 소포제 분사 등에 적합합니다.

브랜드：	LORRIC
분사 형태：	팬형
유체：	단일 유체
재질：	SS303, SS316, 황동
나사 규격：	BSPT, NPT

파일 다운로드

즉시 문의

평판 팬 노즐

평판 팬 노즐은 타원형 오리피스를 통해 액체를 강제로 통과시켜 액체를 팬 모양으로 퍼지게 하는 방식으로 작동합니다. 이 설계는 중앙에 강한 흐름을 제공하고, 가장자리로 갈수록 약한 흐름을 만들어 균일한 커버리지가 필요한 반도체, PCB 제조, 철강 산업과 같은 분야에 이상적입니다. 또한, 정밀한 제어가 가능하고 막힘에 강하며, 높은 충격력을 전달합니다.

팬형 분사 노즐 분사 패턴

단유체 팬 스프레이 노즐은 팬과 유사한 스프레이 패턴을 형성하여 이름이 붙여졌습니다. 대상 영역을 위에서 바라보면, 커버리지 패턴은 양쪽이 테이퍼된 일자 형태를 이루게 됩니다.
더 알아보기: 노즐 스프레이 패턴

종형 유동 분포

분무량은 분사 범위의 중앙 부분에서 가장 많고 양쪽으로 갈수록 점차 감소하며, 종형 분포 곡선을 형성합니다. 이는 표면 오염물 세척과 같이 집중적인 충격력이 필요한 용도에 적합합니다. 균일한 분사를 원할 경우 노즐 간 간격을 좁혀 두 노즐의 분사 범위가 겹치도록 설치하면 커버리지 부족 문제를 개선할 수 있습니다.
자세히 알아보기: 노즐 유량 분포

다양한 유량 선택 가능

팬형 분사 노즐은 다양한 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력인 3 Kg/cm²에서 유량은 0.39 Lpm에서 39.1 Lpm까지 다양합니다. (기타 유량 요구 사항은 사양서를 참조하거나 직접 문의해 주시기 바랍니다.)
자세히 알아보기: 노즐 압력, 구경 크기 및 유량

0°에서 110°까지의 분사 각도 제공

팬 스프레이 노즐은 다양한 각도 옵션을 제공하며, 0°는 최대 충격을 위한 직선 제트를 형성하고, 110°는 가장 넓은 분사 범위를 제공합니다. 재고 세부 사항은 문의해 주시기 바랍니다.
자세히 알아보기: 노즐 분사 각도 및 커버리지

3-피스 구조 설계

3-피스 구조는 유지보수, 세척 및 교체를 용이하게 하며, 노즐 헤드 교체 비용을 절감할 수 있습니다. 베이스는 파이프라인에 용접으로 연결해야 하므로, 설치 환경이 이러한 요구 사항을 충족하는지 확인해 주세요.

재질 선택 옵션

공차에 대하여

유량 공차

유량 공차는 표준 유량의 ±5% 범위 내에서 유지됩니다.

각도 공차

각도 공차는 표준 각도의 ±5% 범위 내에서 유지됩니다.

재질 보증

금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

아래 정보를 참고하여 주문해 주십시오.

아래 제공된 선택 지침에 따라 귀하의 요구 사항에 가장 적합한 노즐을 선택하십시오.
- 1/4" 내부 나사가 있는 베이스의 경우, 일치하는 1/4" 외부 나사형 노즐을 선택하고 베이스 나사가 NPT 또는 BSPT인지 확인하십시오.
- 필요에 맞는 일체형 팬 노즐을 선택하려면 H 또는 NH 시리즈를 선택하십시오.
- 노즐 유량을 찾기 위해, 특히 각 노즐의 분사 유량이 요구 사항에 맞는지 확인하려면 아래의 "유량 및 각도 비교 차트"를 참고하십시오.
- 분사 각도가 요구 사항에 맞는지, 각 노즐의 분사 커버리지 영역이 필요에 부합하는지 확인하려면 아래의 "유량 및 각도 비교 차트"를 참고하십시오.
- 다양한 환경에는 특정 재질이 필요하므로 사용 환경에 맞는 적절한 노즐 재질을 선택하십시오.

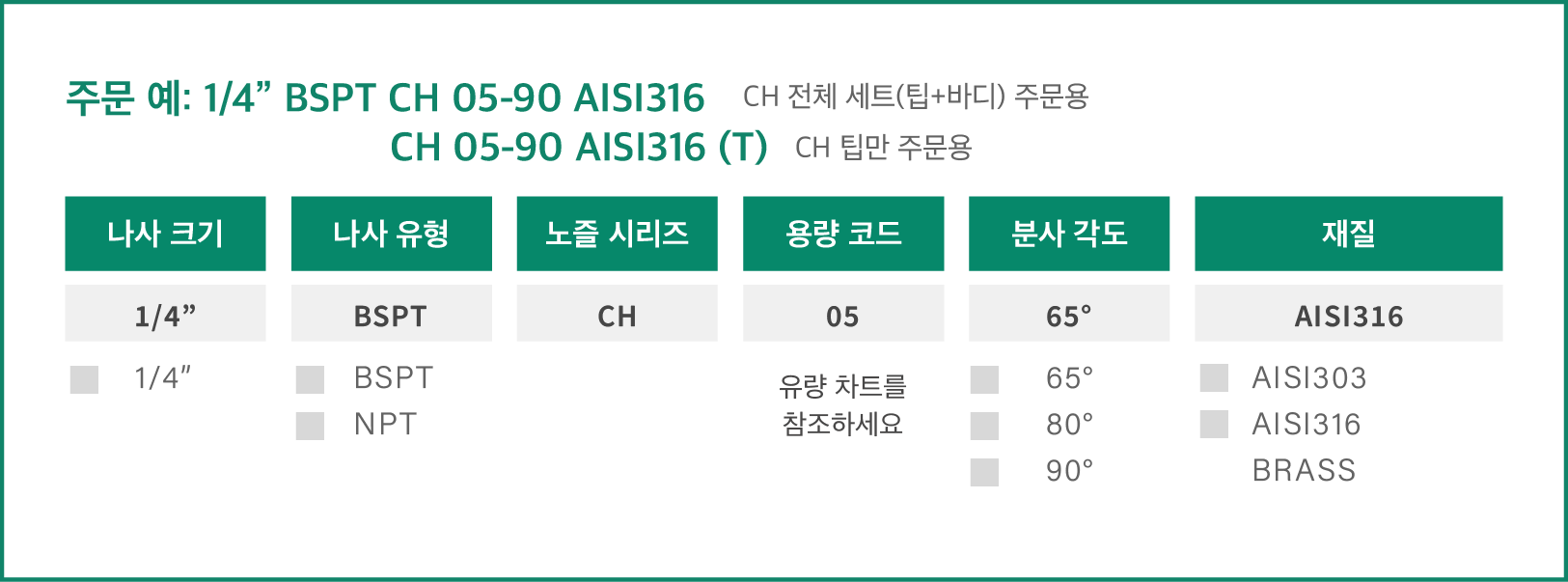

사양 예시: 1/4” BSPT CH 05 90° SS303. 각 숫자는 다음과 같은 옵션과 의미를 나타냅니다.

선택
단위

분사 각도	용량 코드	압력에서의 용량
분사 각도	용량 코드	0.5 kgf/cm²	1.0 kgf/cm²	2.0 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
65°	01	0.16	0.23	0.32	0.39	0.45	0.55	0.64	0.71	0.87
65°	02	0.32	0.45	0.64	0.78	0.90	1.11	1.28	1.43	1.75
65°	2.5	0.40	0.56	0.80	0.98	1.13	1.38	1.60	1.78	2.19
65°	03	0.48	0.68	0.96	1.17	1.35	1.66	1.92	2.14	2.62
65°	04	0.64	0.90	1.28	1.56	1.81	2.21	2.55	2.86	3.50
65°	05	0.80	1.13	1.60	1.96	2.26	2.76	3.19	3.57	4.37
65°	06	0.96	1.35	1.92	2.35	2.71	3.32	3.83	4.28	5.25
65°	07	1.12	1.58	2.23	2.74	3.16	3.87	4.47	5.00	6.12
65°	7.5	1.20	1.69	2.39	2.93	3.39	4.15	4.79	5.35	6.56
65°	08	1.28	1.81	2.55	3.13	3.61	4.42	5.11	5.71	6.99
65°	09	1.44	2.03	2.87	3.52	4.06	4.98	5.75	6.42	7.87
65°	10	1.60	2.26	3.19	3.91	4.51	5.53	6.39	7.14	8.74
65°	12.5	2.00	2.82	3.99	4.89	5.64	6.91	7.98	8.92	10.93
65°	15	2.39	3.39	4.79	5.87	6.77	8.29	9.58	10.71	13.11
65°	20	3.19	4.51	6.39	7.82	9.03	11.06	12.77	14.28	17.49
65°	25	3.99	5.64	7.98	9.78	11.29	13.82	15.96	17.85	21.86
65°	30	4.79	6.77	9.58	11.73	13.54	16.59	19.16	21.42	26.23
80°	01	0.16	0.23	0.32	0.39	0.45	0.55	0.64	0.71	0.87
80°	02	0.32	0.45	0.64	0.78	0.90	1.11	1.28	1.43	1.75
80°	2.5	0.40	0.56	0.80	0.98	1.13	1.38	1.60	1.78	2.19
80°	03	0.48	0.68	0.96	1.17	1.35	1.66	1.92	2.14	2.62
80°	04	0.64	0.90	1.28	1.56	1.81	2.21	2.55	2.86	3.50
80°	05	0.80	1.13	1.60	1.96	2.26	2.76	3.19	3.57	4.37
80°	06	0.96	1.35	1.92	2.35	2.71	3.32	3.83	4.28	5.25
80°	07	1.12	1.58	2.23	2.74	3.16	3.87	4.47	5.00	6.12
80°	7.5	1.20	1.69	2.39	2.93	3.39	4.15	4.79	5.35	6.56
80°	08	1.28	1.81	2.55	3.13	3.61	4.42	5.11	5.71	6.99
80°	09	1.44	2.03	2.87	3.52	4.06	4.98	5.75	6.42	7.87
80°	10	1.60	2.26	3.19	3.91	4.51	5.53	6.39	7.14	8.74
80°	12.5	2.00	2.82	3.99	4.89	5.64	6.91	7.98	8.92	10.93
80°	15	2.39	3.39	4.79	5.87	6.77	8.29	9.58	10.71	13.11
80°	20	3.19	4.51	6.39	7.82	9.03	11.06	12.77	14.28	17.49
80°	25	3.99	5.64	7.98	9.78	11.29	13.82	15.96	17.85	21.86
80°	30	4.79	6.77	9.58	11.73	13.54	16.59	19.16	21.42	26.23
90°	01	0.16	0.23	0.32	0.39	0.45	0.55	0.64	0.71	0.87
90°	02	0.32	0.45	0.64	0.78	0.90	1.11	1.28	1.43	1.75
90°	2.5	0.40	0.56	0.80	0.98	1.13	1.38	1.60	1.78	2.19
90°	03	0.48	0.68	0.96	1.17	1.35	1.66	1.92	2.14	2.62
90°	04	0.64	0.90	1.28	1.56	1.81	2.21	2.55	2.86	3.50
90°	05	0.80	1.13	1.60	1.96	2.26	2.76	3.19	3.57	4.37
90°	06	0.96	1.35	1.92	2.35	2.71	3.32	3.83	4.28	5.25
90°	07	1.12	1.58	2.23	2.74	3.16	3.87	4.47	5.00	6.12
90°	7.5	1.20	1.69	2.39	2.93	3.39	4.15	4.79	5.35	6.56
90°	08	1.28	1.81	2.55	3.13	3.61	4.42	5.11	5.71	6.99
90°	09	1.44	2.03	2.87	3.52	4.06	4.98	5.75	6.42	7.87
90°	10	1.60	2.26	3.19	3.91	4.51	5.53	6.39	7.14	8.74
90°	12.5	2.00	2.82	3.99	4.89	5.64	6.91	7.98	8.92	10.93
90°	15	2.39	3.39	4.79	5.87	6.77	8.29	9.58	10.71	13.11
90°	20	3.19	4.51	6.39	7.82	9.03	11.06	12.77	14.28	17.49
90°	25	3.99	5.64	7.98	9.78	11.29	13.82	15.96	17.85	21.86
90°	30	4.79	6.77	9.58	11.73	13.54	16.59	19.16	21.42	26.23

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.05 MPa	0.1 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
65°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
65°	02	0.32	0.45	0.64	0.79	0.91	1.12	1.29	1.44	1.77
65°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
65°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
65°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
65°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
65°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
65°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
65°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.81	5.41	6.62
65°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
65°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
65°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
65°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
65°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
65°	20	3.22	4.56	6.45	7.90	9.12	11.17	12.90	14.42	17.66
65°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
65°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49
80°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
80°	02	0.32	0.45	0.64	0.79	0.91	1.12	1.29	1.44	1.77
80°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
80°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
80°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
80°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
80°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
80°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
80°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.81	5.41	6.62
80°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
80°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
80°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
80°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
80°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
80°	20	3.22	4.56	6.45	7.90	9.12	11.17	12.90	14.42	17.66
80°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
80°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49
90°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
90°	02	0.32	0.45	0.64	0.79	0.91	1.12	1.29	1.44	1.77
90°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
90°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
90°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
65°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
90°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
90°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
90°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.81	5.41	6.62
90°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
90°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
90°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
90°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
90°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
90°	20	3.22	4.56	6.45	7.90	9.12	11.17	12.90	14.42	17.66
90°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
90°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.5 bar	1.0 bar	2.0 bar	3.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
65°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
65°	02	0.32	0.46	0.64	0.79	0.91	1.12	1.29	1.44	1.77
65°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
65°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
65°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
65°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
65°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
65°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
65°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.84	5.41	6.62
65°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
65°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
65°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
65°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
65°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
65°	20	3.22	4.56	6.45	7.90	9.12	11.19	12.90	14.42	17.66
65°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
65°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49
80°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
80°	02	0.32	0.46	0.64	0.79	0.91	1.12	1.29	1.44	1.77
80°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
80°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
80°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
80°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
80°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
80°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
80°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.84	5.41	6.62
80°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
80°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
80°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
80°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
80°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
80°	20	3.22	4.56	6.45	7.90	9.12	11.19	12.90	14.42	17.66
80°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
80°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49
90°	01	0.16	0.23	0.32	0.39	0.46	0.56	0.64	0.72	0.88
90°	02	0.32	0.46	0.64	0.79	0.91	1.12	1.29	1.44	1.77
90°	2.5	0.40	0.57	0.81	0.99	1.14	1.40	1.61	1.80	2.21
90°	03	0.48	0.68	0.97	1.18	1.37	1.68	1.93	2.16	2.65
90°	04	0.64	0.91	1.29	1.58	1.82	2.23	2.58	2.88	3.53
90°	05	0.81	1.14	1.61	1.97	2.28	2.79	3.22	3.60	4.41
90°	06	0.97	1.37	1.93	2.37	2.74	3.35	3.87	4.33	5.30
90°	07	1.13	1.60	2.26	2.76	3.19	3.91	4.51	5.05	6.18
90°	7.5	1.21	1.71	2.42	2.96	3.42	4.19	4.84	5.41	6.62
90°	08	1.29	1.82	2.58	3.16	3.65	4.47	5.16	5.77	7.06
90°	09	1.45	2.05	2.90	3.55	4.10	5.03	5.80	6.49	7.95
90°	10	1.61	2.28	3.22	3.95	4.56	5.58	6.45	7.21	8.83
90°	12.5	2.01	2.85	4.03	4.94	5.70	6.98	8.06	9.01	11.04
90°	15	2.42	3.42	4.84	5.92	6.84	8.38	9.67	10.81	13.24
90°	20	3.22	4.56	6.45	7.90	9.12	11.19	12.90	14.42	17.66
90°	25	4.03	5.70	8.06	9.87	11.40	13.96	16.12	18.02	22.07
90°	30	4.84	6.84	9.67	11.85	13.68	16.75	19.34	21.63	26.49

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	7 psi	10 psi	28 psi	40 psi	60 psi	80 psi	100 psi	150 psi	200 psi
65°	01	0.04	0.05	0.08	0.10	0.12	0.14	0.16	0.19	0.22
65°	02	0.08	0.10	0.17	0.20	0.24	0.28	0.32	0.39	0.45
65°	2.5	0.10	0.13	0.21	0.25	0.31	0.35	0.40	0.48	0.56
65°	03	0.13	0.15	0.25	0.30	0.37	0.42	0.47	0.58	0.67
65°	04	0.17	0.20	0.33	0.40	0.49	0.57	0.63	0.77	0.89
65°	05	0.21	0.25	0.42	0.50	0.61	0.71	0.79	0.97	1.12
65°	06	0.25	0.30	0.50	0.60	0.73	0.85	0.95	1.16	1.34
65°	07	0.29	0.35	0.59	0.70	0.86	0.99	1.11	1.36	1.57
65°	7.5	0.31	0.38	0.63	0.75	0.92	1.06	1.19	1.45	1.68
65°	08	0.33	0.40	0.67	0.80	0.98	1.13	1.27	1.55	1.79
65°	09	0.38	0.45	0.75	0.90	1.10	1.27	1.42	1.74	2.01
65°	10	0.42	0.50	0.84	1.00	1.22	1.41	1.58	1.94	2.24
65°	12.5	0.52	0.63	1.05	1.25	1.53	1.77	1.98	2.42	2.80
65°	15	0.63	0.75	1.26	1.50	1.84	2.12	2.37	2.90	3.35
65°	20	0.84	1.00	1.67	2.00	2.45	2.83	3.16	3.87	4.47
65°	25	1.05	1.25	2.09	2.50	3.06	3.54	3.95	4.84	5.59
65°	30	1.26	1.50	2.51	3.00	3.67	4.24	4.74	5.81	6.71
80°	01	0.04	0.05	0.08	0.10	0.12	0.14	0.16	0.19	0.22
80°	02	0.08	0.10	0.17	0.20	0.24	0.28	0.32	0.39	0.45
80°	2.5	0.10	0.13	0.21	0.25	0.31	0.35	0.40	0.48	0.56
80°	03	0.13	0.15	0.25	0.30	0.37	0.42	0.47	0.58	0.67
80°	04	0.17	0.20	0.33	0.40	0.49	0.57	0.63	0.77	0.89
80°	05	0.21	0.25	0.42	0.50	0.61	0.71	0.79	0.97	1.12
80°	06	0.25	0.30	0.50	0.60	0.73	0.85	0.95	1.16	1.34
80°	07	0.29	0.35	0.59	0.70	0.86	0.99	1.11	1.36	1.57
80°	7.5	0.31	0.38	0.63	0.75	0.92	1.06	1.19	1.45	1.68
80°	08	0.33	0.40	0.67	0.80	0.98	1.13	1.27	1.55	1.79
80°	09	0.38	0.45	0.75	0.90	1.10	1.27	1.42	1.74	2.01
80°	10	0.42	0.50	0.84	1.00	1.22	1.41	1.58	1.94	2.24
80°	12.5	0.52	0.63	1.05	1.25	1.53	1.77	1.98	2.42	2.80
80°	15	0.63	0.75	1.26	1.50	1.84	2.12	2.37	2.90	3.35
80°	20	0.84	1.00	1.67	2.00	2.45	2.83	3.16	3.87	4.47
80°	25	1.05	1.25	2.09	2.50	3.06	3.54	3.95	4.84	5.59
80°	30	1.26	1.50	2.51	3.00	3.67	4.24	4.74	5.81	6.71
90°	01	0.04	0.05	0.08	0.10	0.12	0.14	0.16	0.19	0.22
90°	02	0.08	0.10	0.17	0.20	0.24	0.28	0.32	0.39	0.45
90°	2.5	0.10	0.13	0.21	0.25	0.31	0.35	0.40	0.48	0.56
90°	03	0.13	0.15	0.25	0.30	0.37	0.42	0.47	0.58	0.67
90°	04	0.17	0.20	0.33	0.40	0.49	0.57	0.63	0.77	0.89
90°	05	0.21	0.25	0.42	0.50	0.61	0.71	0.79	0.97	1.12
90°	06	0.25	0.30	0.50	0.60	0.73	0.85	0.95	1.16	1.34
90°	07	0.29	0.35	0.59	0.70	0.86	0.99	1.11	1.36	1.57
90°	7.5	0.31	0.38	0.63	0.75	0.92	1.06	1.19	1.45	1.68
90°	08	0.33	0.40	0.67	0.80	0.98	1.13	1.27	1.55	1.79
90°	09	0.38	0.45	0.75	0.90	1.10	1.27	1.42	1.74	2.01
90°	10	0.42	0.50	0.84	1.00	1.22	1.41	1.58	1.94	2.24
90°	12.5	0.52	0.63	1.05	1.25	1.53	1.77	1.98	2.42	2.80
90°	15	0.63	0.75	1.26	1.50	1.84	2.12	2.37	2.90	3.35
90°	20	0.84	1.00	1.67	2.00	2.45	2.83	3.16	3.87	4.47
90°	25	1.05	1.25	2.09	2.50	3.06	3.54	3.95	4.84	5.59
90°	30	1.26	1.50	2.51	3.00	3.67	4.24	4.74	5.81	6.71

* 표준 압력: 빨간색 열로 표시됩니다.
* 이 제품은 0°, 15°, 25°, 40°, 50°, 100°, 110° 분사 각도로 주문 제작 가능합니다.
* 모바일 환경에 맞게 3개의 열과 3가지 압력만 표시됩니다. 더 많은 압력 데이터를 보려면 PC 또는 노트북에서 표를 확인하십시오.

Applications

PCBs

유량계는 도금, 현상, 식각 등 습식 공정에서 화학 약품의 사용량을 측정하는 데 사용됩니다. 노즐은 도금액 도포와 수세, 그리고 습식 공정의 현상 및 식각 과정에서 화학 약품을 정확하게 분사합니다.

철강 산업

유량계는 냉각수와 가스 흐름을 모니터링하여 금속 처리의 정확성과 에너지 효율을 최적화합니다. 노즐은 도금 과정에서 화학 액체의 분사를 정밀하게 제어하여 균일한 도금층과 안정된 품질을 보장합니다.

Size

Thread(BSPT)	Size(mm)		Weight(g)
Thread(BSPT)	A	B	SS303	SS316	Brass
1/8"外牙	21	41.3	-	-	-
1/4"外牙	21	43	-	-	-
3/8"外牙	21	43	70	71	77.2

나사 설치

간단한 2단계로 쉽게 설치하세요!

1단계

노즐 크기가 파이프의 나사 크기와 일치하는지 확인하십시오.

2단계

테프론 테이프를 감고 노즐을 시계 방향으로 조여 누수가 없도록 하십시오.

3단계

설치를 완료하십시오.

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.

Customizable Capacity

Under fixed pressure, the volume of liquid or gas sprayed by nozzles within a certain period of time.

Customizable Spray Angle

It is the angle by orifice and the loop of gas or liquid sprayed out.

Customizable Distribution

The distribution of particle on surface by sprayed up liquid.

CFD improves our work outcomes

Testing in extreme environments demands data to aid nozzle development.

Working Process and matters need attention of Nozzle Customization

We provide custom nozzle services according to standard operating procedures.
Please note
- There are minimum quantity requirements
- There are exclusive sales channels must be mutually agreed upon
