H 플라스틱 일체형 팬형 노즐

대만산 PP 플라스틱 일체형 단일 유체 팬형 노즐은 큰 각도로 분사할 수 있으며, 주로 PCB 및 철강 산업에서 사용되며, 세척, 냉각, 분사 등의 용도에도 적합합니다.

브랜드: LORRIC
분사 형태: 팬형
유체 유형: 단일 유체
재질: PP
나사 규격: BSPT
나사 크기: 1/8", 1/4"

카탈로그

즉시 문의

평판 팬 노즐

평판 팬 노즐은 타원형 오리피스를 통해 액체를 강제로 통과시켜 액체를 팬 모양으로 퍼지게 하는 방식으로 작동합니다. 이 설계는 중앙에 강한 흐름을 제공하고, 가장자리로 갈수록 약한 흐름을 만들어 균일한 커버리지가 필요한 반도체, PCB 제조, 철강 산업과 같은 분야에 이상적입니다. 또한, 정밀한 제어가 가능하고 막힘에 강하며, 높은 충격력을 전달합니다.

평판 팬 노즐
팬형 분사 노즐 분사 패턴

팬형 분사 노즐 분사 패턴

단유체 팬 스프레이 노즐은 팬과 유사한 스프레이 패턴을 형성하여 이름이 붙여졌습니다. 대상 영역을 위에서 바라보면, 커버리지 패턴은 양쪽이 테이퍼된 일자 형태를 이루게 됩니다.
더 알아보기: 노즐 스프레이 패턴

종형 유동 분포

분무량은 분사 범위의 중앙 부분에서 가장 많고 양쪽으로 갈수록 점차 감소하며, 종형 분포 곡선을 형성합니다. 이는 표면 오염물 세척과 같이 집중적인 충격력이 필요한 용도에 적합합니다. 균일한 분사를 원할 경우 노즐 간 간격을 좁혀 두 노즐의 분사 범위가 겹치도록 설치하면 커버리지 부족 문제를 개선할 수 있습니다.
자세히 알아보기: 노즐 유량 분포

종형 유동 분포
다양한 유량 선택 가능

다양한 유량 선택 가능

팬형 분사 노즐은 다양한 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력인 3 Kg/cm²에서 유량은 0.39 Lpm에서 39.1 Lpm까지 다양합니다. (기타 유량 요구 사항은 사양서를 참조하거나 직접 문의해 주시기 바랍니다.)
자세히 알아보기: 노즐 압력, 구경 크기 및 유량

0°에서 110°까지의 분사 각도 제공

팬 스프레이 노즐은 다양한 각도 옵션을 제공하며, 0°는 최대 충격을 위한 직선 제트를 형성하고, 110°는 가장 넓은 분사 범위를 제공합니다. 재고 세부 사항은 문의해 주시기 바랍니다.
자세히 알아보기: 노즐 분사 각도 및 커버리지

0°에서 110°까지의 분사 각도 제공
일체형 디자인

일체형 디자인

이 노즐은 파이프라인에 직접 부착됩니다. 사용 시간과 환경 조건은 분사 성능(유량 및 각도)에 영향을 미치므로 정기적인 유지보수나 교체가 필요합니다. 더 가혹한 조건에서는 빠른 교체가 가능한 다중 구성 노즐을 사용하여 교체를 쉽게 하고, 시간과 노력을 절약할 수 있습니다.

재질 선택 옵션


재질 선택 옵션

공차에 대하여

유량 공차

유량 공차

유량 공차는 표준 유량의 ±5% 범위 내에서 유지됩니다.

각도 공차

각도 공차

각도 공차는 표준 각도의 ±5% 범위 내에서 유지됩니다.

재질 보증

금속
금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱
플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질
고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

아래 정보를 참고하여 주문해 주시기 바랍니다.

  • 아래 제공된 선택 지침에 따라 귀하의 요구에 가장 적합한 노즐을 선택해 주십시오.
    • 귀하의 요구에 맞는 노즐 직경(나사 크기)과 사양을 선택하십시오.
    • 각 노즐의 분사 유량을 선택하십시오. 아래 표를 참고해 주십시오.
    • 각 노즐의 분사 각도를 선택하십시오. 아래 표를 참고해 주십시오.
    • 노즐 재질을 선택하십시오. 다양한 적용 환경에는 다른 재질이 필요합니다. 사용 환경에 따라 적절한 노즐 재질을 선택해 주십시오.

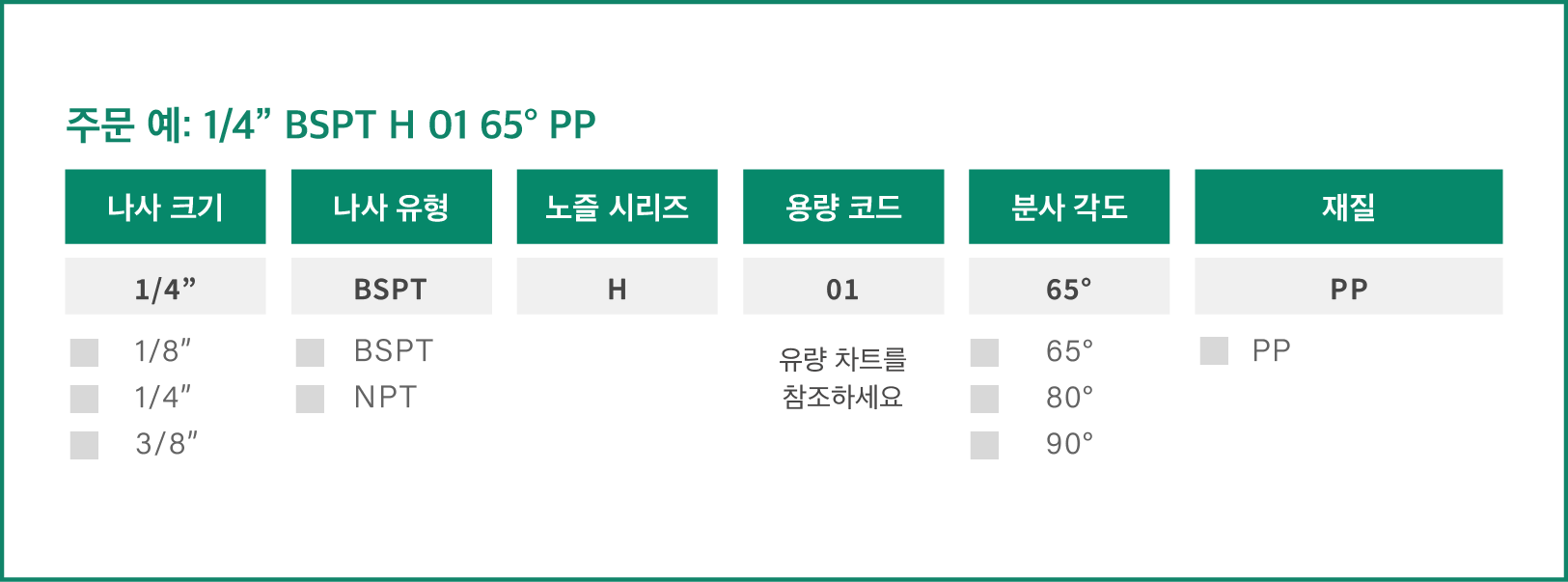

  • 예시 사양: 1/4” BSPT H 01 65° PP. 각 숫자는 다음의 옵션과 의미에 대응합니다.

단위
선택
  • *
  • *
  • *
  • *
분사 각도 용량 코드 나사 크기 압력에서의 용량 압력에서의 용량
1/8" 1/4" 0.5
kgf/cm²		 1.0
kgf/cm²		 2.0
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²		 10.0
kgf/cm²		 15.0
kgf/cm²
65° 01 V
 V
 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
65° 02 V
 V
 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
65° 2.5 V
 V
 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
65° 03 V
 V
 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
65° 04 V
 V
 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
65° 05 V
 V
 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
65° 06 V
 V
 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
65° 07 V V
 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
65° 7.5 V V
 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
65° 08 V V
 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
65° 09 V V
 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
65° 10 V V 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
65° 12.5 V V 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
65° 15 V V 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
65° 20 V V 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
65° 25
V 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
65° 30
V 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
65° 35
V 5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
65° 40
V 6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
65° 50
V 7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
65° 60

9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
65° 80

12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
65° 100

15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
80° 01 V
 V
 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
80° 02 V
 V
 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
80° 2.5 V
 V
 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
80° 03 V
 V
 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
80° 04 V
 V
 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
80° 05 V
 V
 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
80° 06 V
 V
 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
80° 07 V V
 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
80° 7.5 V V
 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
80° 08 V V
 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
80° 09 V V
 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
80° 10 V V 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
80° 12.5 V V 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
80° 15 V V 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
80° 20 V V 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
80° 25
V 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
80° 30
V 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
80° 35
V 5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
80° 40
V 6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
80° 50
V 7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
80° 60

9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
80° 80

12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
80° 100

15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
90° 01 V
 V
 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
90° 02 V
 V
 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
90° 2.5 V
 V
 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
90° 03 V
 V
 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
90° 04 V
 V
 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
90° 05 V
 V
 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
90° 06 V
 V
 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
90° 07 V V
 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
90° 7.5 V V
 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
90° 08 V V
 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
90° 09 V V
 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
90° 10 V V 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
90° 12.5 V V 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
90° 15 V V 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
90° 20 V V 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
90° 25
V 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
90° 30
V 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
90° 35
V 5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
90° 40
V 6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
90° 50
V 7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
90° 60

9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
90° 80

12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
90° 100

15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 0.05
MPa		 0.1
MPa		 0.2
MPa 		0.3
MPa		 0.4
MPa
 0.6
MPa		 0.8
MPa		 1.0
MPa		 1.5
MPa
65° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
 V
 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
65° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
65° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
65° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
65° 60

9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
 V
 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
80° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
80° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
80° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
80° 60

9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
 V
 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
90° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
90° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
90° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
90° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
90° 60

9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 0.5
bar
 1.0
bar		 2.0
bar 		3.0
bar		 4.0
bar 		6.0
bar		 8.0
bar		 10.0
bar		 15.0
bar
65° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
 V
 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
65° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
65° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
65° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
65° 60

9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
 V
 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
80° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
80° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
80° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
80° 60

9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
 V
 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
90° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
90° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
90° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
90° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
90° 60

9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 7
psi		 10
psi		 28
psi 		40
psi		 60
psi 		80
psi		 100
psi		 150
psi		 200
psi
65° 01 V
 V
 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
65° 02 V
 V
 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
65° 2.5 V
 V
 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
65° 03 V
 V
 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
65° 04 V
 V
 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
65° 05 V
 V
 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
65° 06 V
 V
 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
65° 07 V V
 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
65° 7.5 V V
 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
65° 08 V V
 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
65° 09 V V
 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
65° 10 V V 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
65° 12.5 V V 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
65° 15 V V 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
65° 20 V V 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
65° 25
V 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
65° 30
V 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
65° 35
V 1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
65° 40
V 1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
65° 50
V 2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
65° 60

2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
65° 80

3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
65° 100

4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
80° 01 V
 V
 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
80° 02 V
 V
 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
80° 2.5 V
 V
 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
80° 03 V
 V
 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
80° 04 V
 V
 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
80° 05 V
 V
 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
80° 06 V
 V
 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
80° 07 V V
 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
80° 7.5 V V
 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
80° 08 V
 V
 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
80° 09 V V
 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
80° 10 V V 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
80° 12.5 V V 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
80° 15 V V 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
80° 20 V V 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
80° 25 V
 V 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
80° 30
V 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
80° 35
V 1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
80° 40
V 1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
80° 50
V 2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
80° 60

2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
80° 80

3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
80° 100

4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
90° 01 V
 V
 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
90° 02 V
 V
 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
90° 2.5 V
 V
 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
90° 03 V
 V
 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
90° 04 V
 V
 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
90° 05 V
 V
 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
90° 06 V
 V
 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
90° 07 V V
 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
90° 7.5 V V
 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
90° 08 V V
 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
90° 09 V V
 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
90° 10 V V 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
90° 12.5 V V 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
90° 15 V V 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
90° 20 V V 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
90° 25
V 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
90° 30
V 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
90° 35
V 1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
90° 40
V 1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
90° 50
V 2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
90° 60

2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
90° 80

3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
90° 100

4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
  • * 표준 압력: 빨간색 열.
  • * 이 제품은 분사 각도 0°, 15°, 25°, 40°, 50°, 100°, 110°에 대해 주문 제작이 가능합니다.
  • * 모바일 친화적으로, 3개의 압력 종류가 있는 3개의 열만 표시됩니다. 더 많은 압력 데이터를 보려면 PC나 노트북에서 차트를 확인해 주십시오.
  • * 제품 사양이 많기 때문에, 저희는 주로 공장의 현재 제품 라인업에 기반한 제품을 제공합니다. 특정 사양이 아직 생산 중인지 확인하려면 저희에게 문의해 주십시오.

Applications

PCBs

PCBs

유량계는 도금, 현상, 식각 등 습식 공정에서 화학 약품의 사용량을 측정하는 데 사용됩니다. 노즐은 도금액 도포와 수세, 그리고 습식 공정의 현상 및 식각 과정에서 화학 약품을 정확하게 분사합니다.

Size

Thread(BSPT) Size(mm) Weight(g)
A B C
1/8" 11.9 10.4 19.4 -
1/4" 13.6 13.4 25 25

Thread installation

Easy installing with 2 simple steps!

Step 1
Step 1

Please ensure that the nozzle size matches the thread size on the pipes.

Step 2
Step 2

Apply Teflon tape, tighten nozzle clockwise for no leaks.

Step 3
Step 3

Complete the installation.

Unable to find the nozzle you require?

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.

Customizable Capacity
Customizable Capacity

Under fixed pressure, the volume of liquid or gas sprayed by nozzles within a certain period of time.

Customizable Spray Angle
Customizable Spray Angle

It is the angle by orifice and the loop of gas or liquid sprayed out.

Customizable Distribution
Customizable Distribution

The distribution of particle on surface by sprayed up liquid.

CFD improves our work outcomes

CFD improves our work outcomes

Testing in extreme environments demands data to aid nozzle development.

Working Process and matters need attention of Nozzle Customization

  • We provide custom nozzle services according to standard operating procedures.
  • Please note
    • There are minimum quantity requirements
    • There are exclusive sales channels must be mutually agreed upon
Working Process and matters need attention of Nozzle Customization
관련 상품
H-Metal 고품질 스테인리스 강 플랫 팬 스프레이 노즐 H-Metal 고품질 스테인리스 강 플랫 팬 스프레이 노즐
QFH 고강도 빠른 교체 팬형 노즐 - QF 시리즈 QFH 고강도 빠른 교체 팬형 노즐 - QF 시리즈
FU-ES EchoSense 클램프 온 초음파 센서 FU-ES EchoSense 클램프 온 초음파 센서
관련 기사
RS485란 무엇인가? 5분 만에 RS485 이해하기 RS485란 무엇인가? 5분 만에 RS485 이해하기
분사 각도 분사 각도"와 "분사 범위"는 어떻게 계산하나요?
노즐을 구입하기 전에 알아야 할 일곱 가지 노즐을 구입하기 전에 알아야 할 일곱 가지
즉시 문의
