H – Boquilla de abanico plano de plástico

Boquilla de rociado en abanico de plástico PP, boquilla de una sola pieza y de un solo fluido, capaz de rociar en un ángulo amplio, utilizada comúnmente en la industria de PCB, acero y diversas aplicaciones como limpieza, enfriamiento y dispersión.

Marca： LORRIC
Tipo de boquilla： Forma de abanico
Tipo de fluido： Un solo fluido
Materiales： PP
Normas de rosca： BSPT, NPT
Tamaños de rosca： 1/8", 1/4"

Catálogo

Consultar ahora

Boquilla de abanico plano

Una boquilla de abanico plano funciona forzando el líquido a través de un orificio ovalado, expandiéndolo en forma de abanico. Este diseño proporciona un flujo fuerte en el centro y más débil en los bordes, ideal para una cobertura uniforme en industrias como semiconductores, fabricación de PCB y acero. Ofrece control preciso, resistencia a obstrucciones y un alto impacto.

Boquilla de abanico plano

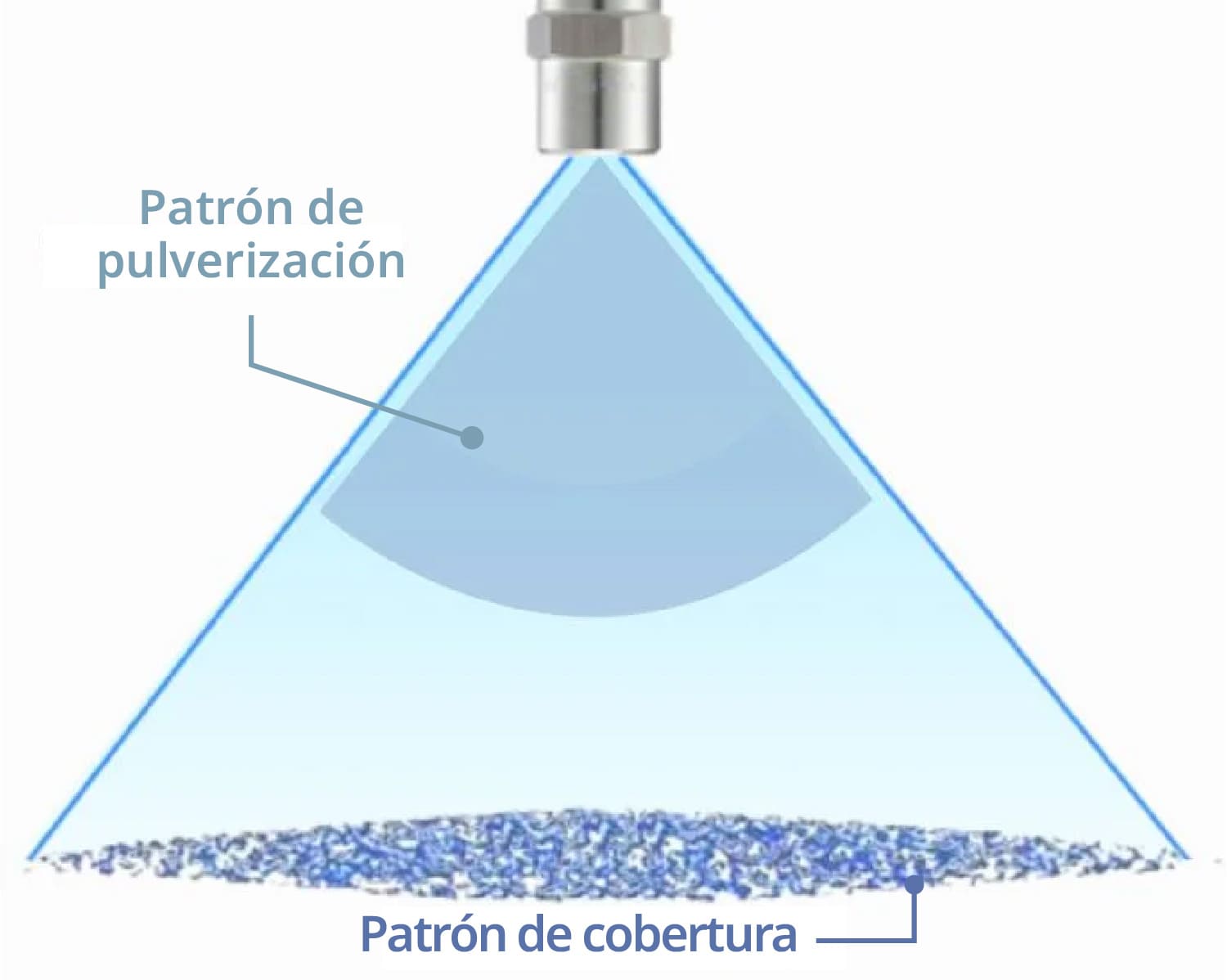

Patrón de rociado de la boquilla de abanico

Patrón de rociado de la boquilla de abanico

Una boquilla de abanico de un solo fluido genera un patrón de rociado en forma de abanico, de ahí su nombre. Al observar el patrón de cobertura desde arriba, se forma una línea única con bordes atenuados en ambos lados.
Más información: Patrón de Rociado de Boquillas

Distribución de flujo en forma de campana

La boquilla de abanico tiene el volumen máximo de rociado en el centro, disminuyendo hacia los bordes, formando una distribución en forma de campana. Es ideal para aplicaciones de impacto concentrado, como la limpieza de superficies. Para un rociado uniforme, instale las boquillas más cerca unas de otras para superponer las áreas de cobertura y mejorar la uniformidad. Más información:
Learn more : Distribución del Flujo de la Boquilla

Distribución de flujo en forma de campana
Disponibilidad de múltiples caudales

Disponibilidad de múltiples caudales

La boquilla de abanico ofrece una amplia gama de caudales. Por ejemplo, a una presión de diseño estándar de 3 Kg/cm², los caudales varían de 0,39 Lpm a 39,1 Lpm. (Para otros requisitos de caudal, consulte la hoja de especificaciones o contáctenos directamente).
Más información: Presión, Tamaño del Orificio y Caudal de la Boquilla

Ofrece Ángulos de Pulverización de 0° a 110°

La boquilla de pulverización en abanico ofrece varias opciones de ángulo, donde 0° produce un chorro recto para máximo impacto y 110° proporciona la mayor cobertura. Para detalles específicos de inventario, contáctenos.
Más información: Ángulo de Pulverización y Cobertura de Boquillas

Ofrece Ángulos de Pulverización de 0° a 110°
Diseño de una sola pieza

Diseño de una sola pieza

Esta boquilla se conecta directamente a las tuberías. El tiempo de uso y el entorno afectan el rendimiento del rociado (flujo y ángulo). Se recomienda realizar mantenimiento o reemplazo regular. Para condiciones más exigentes, ofrecemos una boquilla de varias piezas con liberación rápida, lo que facilita el reemplazo y ahorra tiempo y esfuerzo.

Opciones de Material

Opciones de Material

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Por favor, realice su pedido según la siguiente información.

  • Elija la boquilla que mejor se adapte a sus necesidades según las siguientes directrices de selección.
    • Seleccione el diámetro de la boquilla (tamaño de rosca) y las especificaciones que cumplan con sus requisitos.
    • Seleccione el caudal de pulverización de cada boquilla, por favor consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización de cada boquilla, por favor consulte la tabla a continuación.
    • Seleccione el material de la boquilla. Diferentes entornos de aplicación requieren diferentes materiales. Elija el material adecuado para su boquilla en función de su entorno de uso.

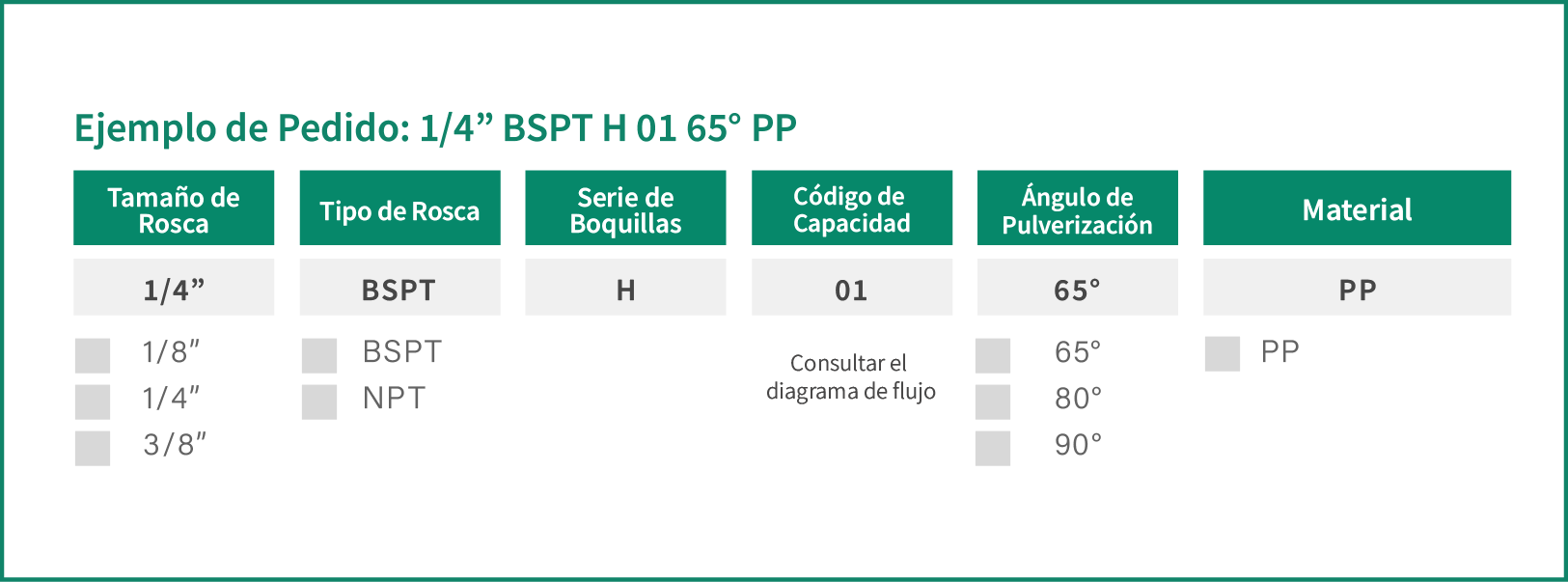

  • Ejemplo de especificación: 1/4” BSPT H 01 65° PP. Cada número corresponde a las siguientes opciones y significados.

Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 0.5
kgf/cm²		 1.0
kgf/cm²		 2.0
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²		 10.0
kgf/cm²		 15.0
kgf/cm²
65° 01 V
 V
 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
65° 02 V
 V
 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
65° 2.5 V
 V
 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
65° 03 V
 V
 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
65° 04 V
 V
 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
65° 05 V
 V
 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
65° 06 V
 V
 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
65° 07 V V
 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
65° 7.5 V V
 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
65° 08 V V
 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
65° 09 V V
 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
65° 10 V V 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
65° 12.5 V V 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
65° 15 V V 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
65° 20 V V 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
65° 25
V 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
65° 30
V 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
65° 35
V 5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
65° 40
V 6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
65° 50
V 7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
65° 60

9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
65° 80

12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
65° 100

15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
80° 01 V
 V
 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
80° 02 V
 V
 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
80° 2.5 V
 V
 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
80° 03 V
 V
 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
80° 04 V
 V
 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
80° 05 V
 V
 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
80° 06 V
 V
 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
80° 07 V V
 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
80° 7.5 V V
 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
80° 08 V V
 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
80° 09 V V
 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
80° 10 V V 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
80° 12.5 V V 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
80° 15 V V 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
80° 20 V V 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
80° 25
V 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
80° 30
V 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
80° 35
V 5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
80° 40
V 6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
80° 50
V 7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
80° 60

9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
80° 80

12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
80° 100

15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
90° 01 V
 V
 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
90° 02 V
 V
 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
90° 2.5 V
 V
 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
90° 03 V
 V
 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
90° 04 V
 V
 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
90° 05 V
 V
 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
90° 06 V
 V
 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
90° 07 V V
 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
90° 7.5 V V
 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
90° 08 V V
 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
90° 09 V V
 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
90° 10 V V 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
90° 12.5 V V 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
90° 15 V V 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
90° 20 V V 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
90° 25
V 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
90° 30
V 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
90° 35
V 5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
90° 40
V 6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
90° 50
V 7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
90° 60

9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
90° 80

12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
90° 100

15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 0.05
MPa		 0.1
MPa		 0.2
MPa 		0.3
MPa		 0.4
MPa
 0.6
MPa		 0.8
MPa		 1.0
MPa		 1.5
MPa
65° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
 V
 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
65° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
65° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
65° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
65° 60

9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
 V
 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
80° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
80° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
80° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
80° 60

9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
 V
 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
90° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
90° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
90° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
90° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
90° 60

9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 0.5
bar
 1.0
bar		 2.0
bar 		3.0
bar		 4.0
bar 		6.0
bar		 8.0
bar		 10.0
bar		 15.0
bar
65° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
 V
 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
65° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
65° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
65° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
65° 60

9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
 V
 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
80° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
80° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
80° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
80° 60

9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
 V
 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
90° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
90° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
90° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
90° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
90° 60

9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 7
psi		 10
psi		 28
psi 		40
psi		 60
psi 		80
psi		 100
psi		 150
psi		 200
psi
65° 01 V
 V
 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
65° 02 V
 V
 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
65° 2.5 V
 V
 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
65° 03 V
 V
 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
65° 04 V
 V
 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
65° 05 V
 V
 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
65° 06 V
 V
 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
65° 07 V V
 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
65° 7.5 V V
 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
65° 08 V V
 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
65° 09 V V
 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
65° 10 V V 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
65° 12.5 V V 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
65° 15 V V 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
65° 20 V V 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
65° 25
V 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
65° 30
V 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
65° 35
V 1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
65° 40
V 1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
65° 50
V 2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
65° 60

2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
65° 80

3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
65° 100

4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
80° 01 V
 V
 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
80° 02 V
 V
 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
80° 2.5 V
 V
 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
80° 03 V
 V
 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
80° 04 V
 V
 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
80° 05 V
 V
 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
80° 06 V
 V
 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
80° 07 V V
 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
80° 7.5 V V
 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
80° 08 V
 V
 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
80° 09 V V
 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
80° 10 V V 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
80° 12.5 V V 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
80° 15 V V 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
80° 20 V V 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
80° 25 V
 V 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
80° 30
V 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
80° 35
V 1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
80° 40
V 1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
80° 50
V 2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
80° 60

2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
80° 80

3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
80° 100

4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
90° 01 V
 V
 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
90° 02 V
 V
 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
90° 2.5 V
 V
 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
90° 03 V
 V
 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
90° 04 V
 V
 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
90° 05 V
 V
 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
90° 06 V
 V
 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
90° 07 V V
 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
90° 7.5 V V
 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
90° 08 V V
 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
90° 09 V V
 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
90° 10 V V 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
90° 12.5 V V 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
90° 15 V V 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
90° 20 V V 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
90° 25
V 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
90° 30
V 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
90° 35
V 1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
90° 40
V 1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
90° 50
V 2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
90° 60

2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
90° 80

3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
90° 100

4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
  • * Standard Pressure: Column in red.
  • * This product for spray angle 0°, 15°, 25°, 40°, 50°, 100° and 110° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Size

Thread(BSPT) Size(mm) Weight(g)
A B C
1/8" 11.9 10.4 19.4 -
1/4" 13.6 13.4 25 25

Instalación de rosca

¡Instalación fácil en solo 2 pasos!

Paso 1
Paso 1

Asegúrese de que el tamaño de la boquilla coincida con el tamaño de la rosca en las tuberías.

Paso 2
Paso 2

Aplique cinta de teflón y apriete la boquilla en sentido horario para evitar fugas.

Paso 3
Paso 3

Complete la instalación.

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, junto con un amplio conocimiento en aplicaciones industriales, ¡permítenos ayudarte a crear el producto ideal para tus necesidades!

Boquillas personalizadas para adaptarse a tus necesidades.

LORRIC puede personalizar el "caudal", "ángulo" y "distribución del flujo" para ajustarse a tus escenarios de uso específicos. También ofrecemos soporte para necesidades especiales como alta fuerza de impacto o aspersión ultrafina. No dudes en ponerte en contacto con el equipo de LORRIC para obtener más información y asistencia.

Capacidad Personalizable
Capacidad Personalizable

Bajo una presión fija, el volumen de líquido o gas rociado por las boquillas en un determinado período de tiempo.

Ángulo de Rociado Personalizable
Ángulo de Rociado Personalizable

Es el ángulo determinado por el orificio y el flujo de gas o líquido expulsado.

Distribución Personalizable
Distribución Personalizable

La distribución de partículas sobre la superficie mediante el líquido rociado.

La CFD mejora nuestros resultados

La CFD mejora nuestros resultados

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de las boquillas.

Proceso de trabajo y aspectos a considerar en la personalización de boquillas

  • Ofrecemos servicios de personalización de boquillas siguiendo procedimientos operativos estándar.
  • Por favor, ten en cuenta:
    • Se requiere una cantidad mínima de pedido.
    • Los canales de venta exclusivos deben ser acordados mutuamente.
Proceso de trabajo y aspectos a considerar en la personalización de boquillas
Productos que también pueden interesarte
H-Metal – Boquilla de abanico plano de acero inoxidable H-Metal – Boquilla de abanico plano de acero inoxidable
QFH – Boquilla de abanico de alto impacto con liberación rápida - Serie QF QFH – Boquilla de abanico de alto impacto con liberación rápida - Serie QF
FU-ES EchoSense Caudalímetro ultrasónico de abrazadera FU-ES EchoSense Caudalímetro ultrasónico de abrazadera
Artículos relacionados
¿Qué es RS485? Comprenda RS485 en 5 Minutos ¿Qué es RS485? Comprenda RS485 en 5 Minutos
¿Cómo calcular el ¿Cómo calcular el "ángulo de pulverización" y el "área de cobertura de pulverización"?
Los siete pilares fundamentales para elegir la boquilla correcta Los siete pilares fundamentales para elegir la boquilla correcta
Consultar ahora
