FU-ES EchoSense Caudalímetro ultrasónico de abrazadera

Caudalímetro ultrasónico de abrazadera fabricado en Taiwán con tecnología patentada para configuraciones en un solo clic. Instalación innovadora con abrazadera en el tubo, 3 minutos, 3 pasos, estableciendo un nuevo estándar de rapidez y facilidad en el mercado.

Tamaño de tubería aplicable: 1/2~3"
Temperatura del fluido: 0 ~ 85°C (sin hielo en la superficie)
Fluido aplicable: Agua, aceite, productos químicos
Precisión de medición: ±3 % OR
  (al 10% - 100% de F.S.)
Nivel de impermeabilidad: IP66
Requerimiento de energía: DC 12V a 36V
Caudal mostrado: Caudal instantáneo / totalizado
Entrada/Salida: Salida analógica con
  autonomía propia 16-bit 4-20mA
  Modbus RTU RS485
  Señal de interruptor fotoeléctrico de 2 hilos
(compatible con NPN/PNP)

Catálogo MANUAL



Caudalímetro de abrazadera

Mide el flujo con sensores en ambos lados de la tubería, sin cortes ni interrupciones, ideal cuando no hay margen de inactividad.
Su método no invasivo permite mediciones sin contaminación en semiconductores, fabricación de PCB y tratamiento de agua, con alta linealidad y precisión estable en todo el flujo.

Caudalímetro de abrazadera

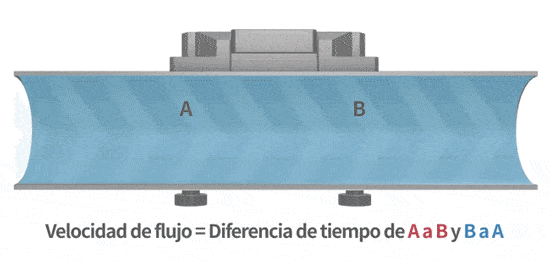

Principio ToF (Tiempo de Vuelo)

Principio ToF (Tiempo de Vuelo)

Usando la fórmula Caudal = Área × Velocidad, la precisión depende de medir bien la velocidad del fluido. El caudalímetro ultrasónico FU-ES, con tecnología EchoSense, calcula la velocidad midiendo la diferencia de tiempo de las ondas ultrasónicas a favor y en contra del flujo (Time of Flight).
Como en el diagrama, las señales van más rápido con el flujo (A a B) y más lento en contra (B a A). Midiendo esta diferencia, se obtiene la velocidad y, con el área de la tubería, se calcula el caudal.
Más información: Cómo calcular el caudal

Aplicable a diversos fluidos, materiales y diámetros de tuberías

El caudalímetro ultrasónico EchoSense es versátil y funciona con agua, aceite y productos químicos. Es compatible con tuberías de acero inoxidable, PVC, PP y PVDF, y se adapta a diámetros de 1/2 a 3 pulgadas.

Aplicable a diversos fluidos, materiales y diámetros de tuberías

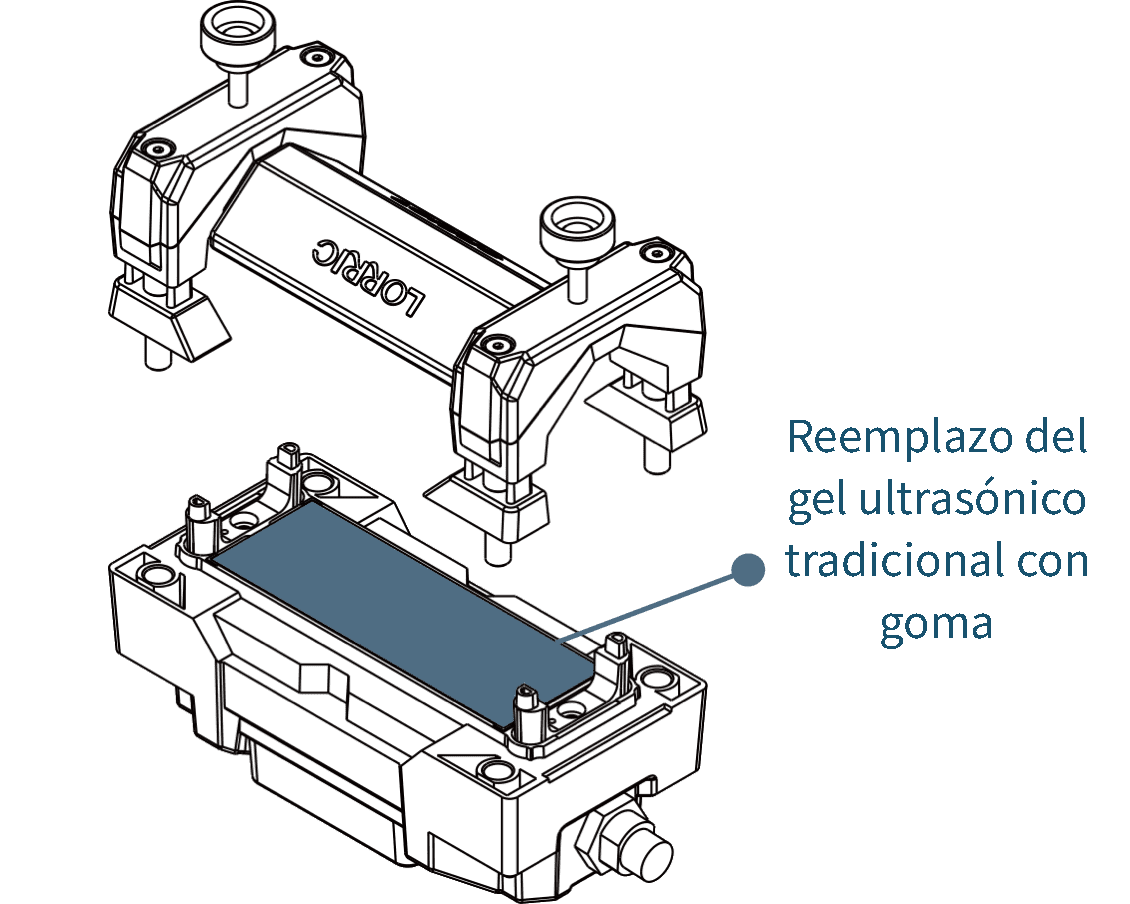

Adiós al costoso gel ultrasónico; ahorra tiempo y dinero

Adiós al costoso gel ultrasónico; ahorra tiempo y dinero

La "almohadilla de junta ultrasónica" de LORRIC es una solución práctica que elimina la necesidad de gel ultrasónico, evitando complicaciones y reduciendo costos.

Configura todo en un solo clic

Con la tecnología EchoSense, olvídate de preocuparte por materiales de tubería, diámetros interno y externo, espesor, velocidad del sonido en el líquido, posición de la sonda y complicaciones de instalación. Con un solo clic, simplificamos todo para una instalación rápida y sencilla. ¡Sin complicaciones!

Configura todo en un solo clic
Emparejamiento automático de especificaciones de tuberías

Emparejamiento automático de especificaciones de tuberías

La tecnología EchoSense incluye una base de datos con especificaciones comunes de tuberías, como PVC, PP, PVDF y acero inoxidable. Tras la instalación, un solo clic identifica la tubería y ajusta automáticamente el material, diámetro exterior y espesor de pared. Esto agiliza la instalación, eliminando configuraciones manuales y reduciendo errores, resolviendo el problema de especificaciones inciertas en sistemas tradicionales.

Precisión de medición excepcional

El algoritmo exclusivo de LORRIC garantiza alta precisión, certificada por TrigasFI en Alemania. Las pruebas muestran que el FU-ES mantiene una precisión de ±3.0 % OR para el 10%-100% de la escala completa (F.S.) y ±0.3% F.S. para el 0%-10% de F.S.
Para una tubería DN25 (rango de 3-300 LPM), una lectura de 100 LPM (10%-100%) tiene un margen de error de ±3.0% (97-103 LPM). Para 20 LPM (0%-10%), el error es de ±0.3% (19.91-20.09 LPM).

Precisión de medición excepcional
Múltiples salidas de comunicación

Múltiples salidas de comunicación

FU-ES admite varios modos de comunicación, incluyendo salida analógica con autonomía propia 16-bit 4-20mA, Modbus RTU RS485 y señal de interruptor fotoeléctrico de 2 hilos (compatible con NPN/PNP). No necesitas módulos adicionales: ¡todo está incluido!
Más información:
Qué es la salida analógica
Qué es Modbus RTU RS485
Qué es la señal de interruptor

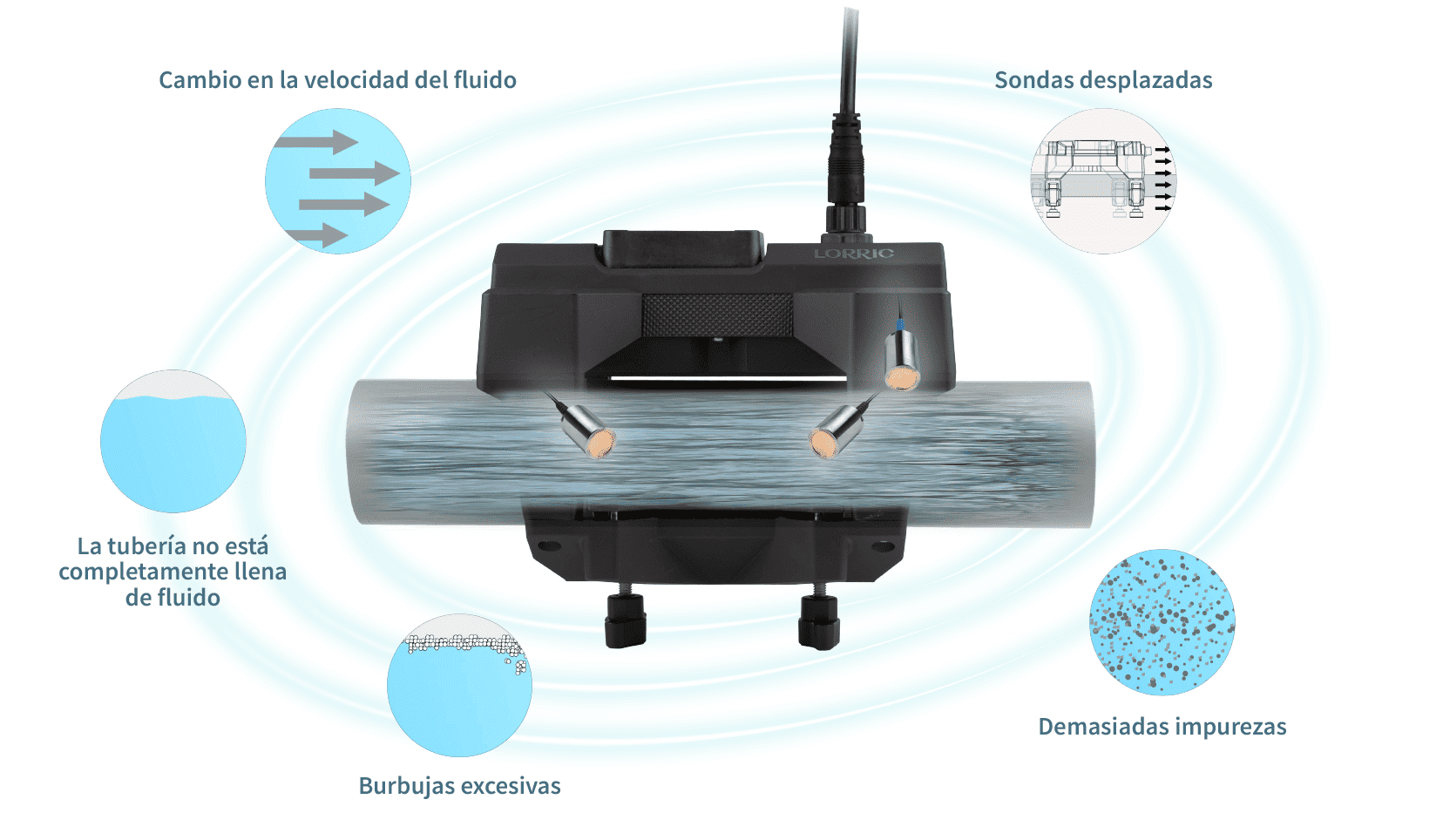

Detección inteligente y en tiempo real con sensores ambientales automáticos

Nuestro caudalímetro ultrasónico está diseñado para un rendimiento más inteligente y confiable, con un tercer transductor dedicado a la detección ambiental. Este sensor avanzado monitorea continuamente factores clave como la velocidad del sonido en el fluido, tuberías parcialmente llenas e impurezas, ajustándose automáticamente a las condiciones de flujo. Al detectar estos cambios en tiempo real, garantiza mediciones precisas, evita interrupciones y minimiza el tiempo de inactividad.

Detección inteligente y en tiempo real con sensores ambientales automáticos

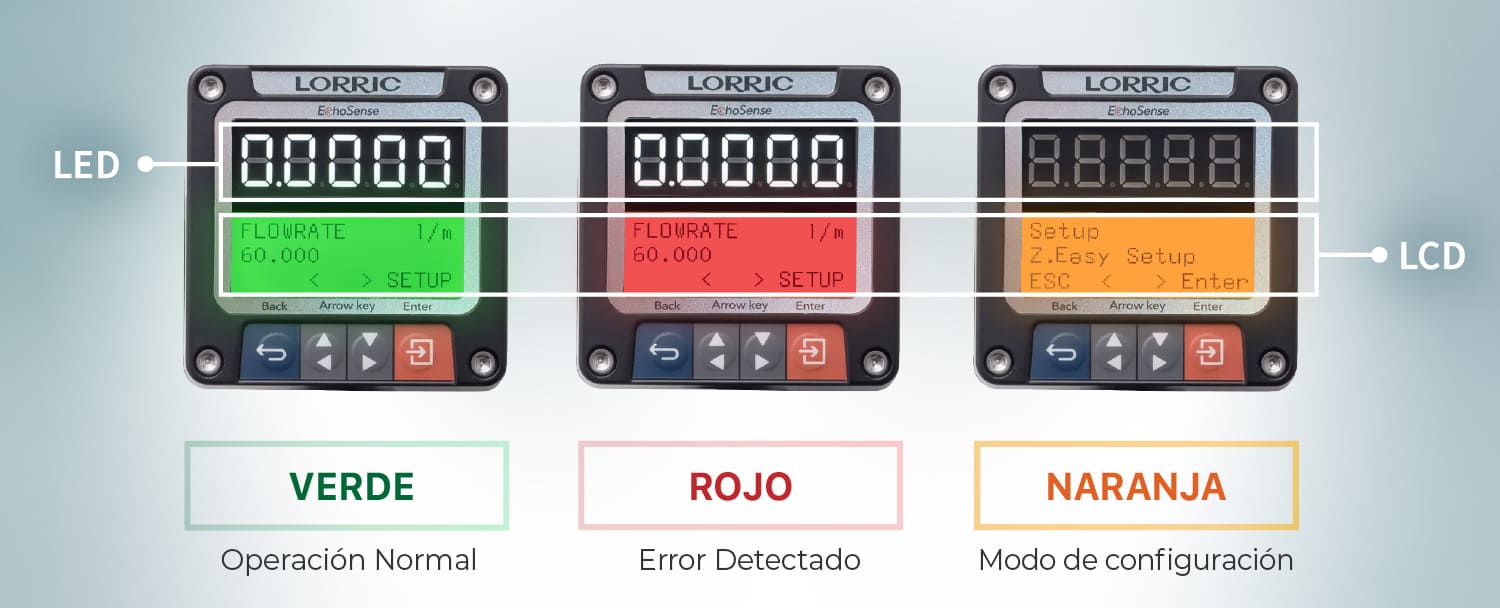

Pantallas duales LCD/LED para un monitoreo fácil del flujo y estado del equipo

  • Pantalla LED de alta luminosidad y gran tamaño para una lectura fácil del caudal a larga distancia.
  • Pantalla LCD con retroiluminación y señal de advertencia en tres colores para monitorear visualmente el estado normal o anómalo del caudalímetro.
Pantallas duales LCD/LED para un monitoreo fácil del flujo y estado del equipo
Instalación vertical y horizontal

Instalación vertical y horizontal

La pantalla del caudalímetro ultrasónico EchoSense tiene un diseño cuadrado que permite su instalación tanto en posición vertical como horizontal, adaptándose a diferentes necesidades. Para ajustar el ángulo, basta con retirar los tornillos de los cuatro lados, girar la pantalla 90 grados y volver a fijarlos. La pantalla se ajustará automáticamente a la nueva orientación.

Mayor resistencia química con carcasa de plástico de ingeniería

¡Descubre el poder del FU-ES! Su cuerpo exterior, fabricado con plásticos de ingeniería como Nylon, PPS y PEEK, ofrece gran resistencia. En el interior, el refuerzo de acero inoxidable 304 garantiza una estructura robusta, optimizando la durabilidad y la resistencia química.

Mayor resistencia química con carcasa de plástico de ingeniería
Premio a la Excelencia de Taiwán 2025 y Premio iF de Diseño 2024

Premio a la Excelencia de Taiwán 2025 y Premio iF de Diseño 2024

LORRIC, en colaboración con CRE8, desarrolló el caudalímetro ultrasónico EchoSense, obteniendo el iF Design Award 2024 y el Taiwan Excellence Award 2025. Estos reconocimientos destacan su innovación, funcionalidad, estética, UX/UI y sostenibilidad.

➜ CRE8 gana 3 premios iF Design adicionales
➜ iF Design Award LORRIC EchoSense Ultrasonic Flow Meter
➜ Taiwan Excellence FU-ES EchoSense

Spec

FU-ES015 FU-ES020 FU-ES025 FU-ES032 FU-ES040 FU-ES050 FU-ES065 FU-ES075
Installation method  Outside the pipe (clamp-on type)
Applicable diameter 20-22
mm
25-27.2
mm
32-34
mm
38-42.16
mm
48-50
mm
60-63
mm
73-76.3
mm
88.9-90
mm
0.79-0.87
inch
0.98-1.07
inch
1.26-1.34
inch
1.5-1.66
inch
1.89-1.97
inch
2.36-2.48
inch
2.87-3
inch
3.5-3.54
inch
Applicable pipe material Metal pipe*, Plastic pipe (UPVC, PPH, PVDF)
Applicable fluid Various liquids (no impurities or air bubbles)
Applicable fluid temperature 0 ~ 85°C (no ice on the piping surface)
Velocity range ±0.3 to 6.0 m/s recommended, ±0.1 to 10m/s measurable
Flow range 1.5-120
LPM
2-200
LPM
3-300
LPM
5-470
LPM
8-770
LPM
13-1320
LPM
22-1670
LPM
30-1870
LPM
0.4-31.7 gpm 0.53-52.83 gpm 0.79-79.25 gpm 1.32-124.16 gpm 2.11-203.41 gpm 3.43-348.71 gpm 5.81-441.17 gpm 7.93-494 gpm
Language
English, Traditional and Simplified Chinese (others can be customized)
Units Metric - Meters, Cubic Meters, Liters
Time - Seconds, Minutes, Hours, Days
Imperial - Feet, Cubic Feet, UK gallon, US gallon
Display mode Dual screen display: 5-digit LED + 3-color backlight, 3-line 16-character LCD
Display update cycle 0.5s、1s
Measurement Accuracy ±3.0% RD at 10% to 100% of F.S.
±0.3% F.S. at 0% to 10% of F.S.**
Display resolution Maximum resolution 0.0001 (finest)
Power demand DC 12V to 36V
Power I/O Connector M12 8-pin connector (2 meters long)
Input/Output Analog output with self-powered 16-bit 4-20mA
Modbus RTU RS485
Two-wire optocoupler switch signal (with 2 meters long signal line)
Consumption current <200mA@12V when starting up and working stably (not included in the communication current)
Protection circuit Power reverse connection protection, Power surge protection
Waterproof level IP66***
Ambient temperature -10 ~ 60°C (no freezing)
Relative humidity 35~ 85%RH (non-condensing)
Material PPS+GF, PEEK, NBR, Silicon, PA66+GF, PC+GF, SS304, PMMA
Weight (g)
770
770
785 800 1390 1540 1580 1650
Verifique el diámetro exterior del tubo de cobre. Consulte la tabla a continuación.
**La precisión de la medición se realizó en un entorno de laboratorio controlado, donde las condiciones de la tubería y el fluido estaban predefinidas. Antes de realizar la prueba a una temperatura ambiente de 25°C, se calibró el instrumento a cero. Tenga en cuenta que los resultados estadísticos se obtuvieron bajo estas condiciones. La precisión puede variar ligeramente en el entorno del usuario.
***Al girar la pantalla, aflojar los tornillos circundantes puede afectar la protección impermeable IP66.

Tabla comparativa del diámetro exterior del tubo de cobre

FU-ES 015 FU-ES 015 FU-ES 020
Incluye abrazadera mejorada
FU-ES 025 FU-ES 032 FU-ES 040
No incluye lámina de silicona
FU-ES 050
No incluye lámina de silicona
FU-ES 065
No incluye lámina de silicona
OD mm 19.05 22.23 28.58 34.93 41.28 53.98 66.68 79.38
Modelo
recomendado
FU-ES015
(Cobre 19.05mm)
FU-ES015
(Cobre 22.23mm)
FU-ES020
(Cobre 28.58mm)
FU-ES025
(Cobre 34.93mm)
FU-ES032
(Cobre 41.28mm)
FU-ES040
(Cobre 53.98mm)
FU-ES050
(Cobre 66.68mm)
FU-ES065
(Cobre 79.38mm)
*Atención: El tubo de cobre no es compatible con la función de detección automática de tamaño Z02. Se requiere ingreso manual.

Tamaño

FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032

Unidad:mm

Modelo A B C D E F  G
FU-ES015 169.85 115 64 79 3 2.5  120.53  54
FU-ES020 169.85 115 64 79 3 2.5  124.02  54
FU-ES025 169.85 115 64 79 3 2.5 133.52   54
FU-ES032 169.85 115 64 79 3 2.5  143.02  54

FU-ES040 / FU-ES050 / FU-ES065 / FU-ES075

Unidad:mm

Modelo A B C D E F  H
FU-ES040 184.90 64 125.22 4 2.5  164.12 53.50
 69.50
FU-ES050 184.90 64 125.30 4 2.5 178.12 53.50
 69.50
FU-ES065 184.90 64 126.87 4 2.5 193.12 53.50
 69.50
FU-ES075 184.90 64 128.55 4 2.5 207.12 53.50
 69.50

Cable Head Size

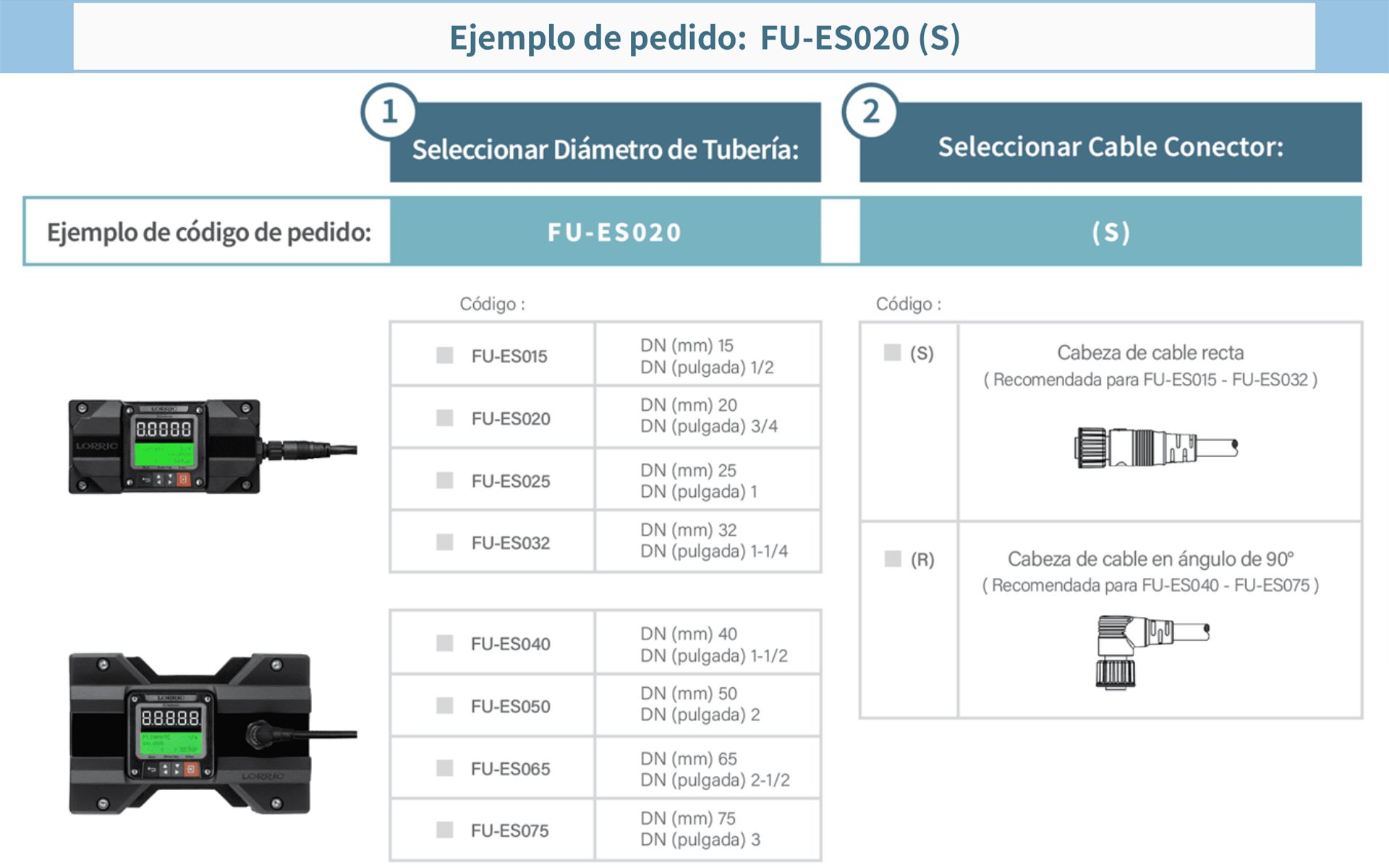

Consulta el ejemplo de pedido antes de comprar



Consulta el ejemplo de pedido antes de comprar

Guía de instalación y configuración del caudalímetro ultrasónico EchoSense en 10 minutos



Aplicaciones

Semiconductores

Semiconductores

Los caudalímetros controlan líquidos químicos y agua pura, mientras que las boquillas garantizan una pulverización precisa para la estabilidad del proceso.

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

Industrias de agua purificada

Industrias de agua purificada

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

Lavado de autos

Lavado de autos

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

Aire acondicionado

Aire acondicionado

Los caudalímetros regulan el flujo de agua fría y caliente, monitoreando el consumo energético del enfriador; las boquillas equilibran el flujo de agua para mejorar la eficiencia

Acero inoxidable

Acero inoxidable

Los caudalímetros regulan agua y gas para eficiencia, mientras las boquillas controlan la pulverización química para recubrimiento uniforme y calidad estable
