FU-ES EchoSense Cảm biến lưu lượng kế ultrasonic flow meter

Lưu lượng kế kẹp ống ultrasonic flow meter (lưu lượng kế siêu âm) sản xuất tại Đài Loan, công nghệ bằng sáng chế, cài đặt chỉ với một nút bấm. Thiết kế lắp ngoài ống độc quyền, hoàn tất trong 3 bước, 3 phút. Không cắt ống, không dừng máy, không tổn thất, không tắc nghẽn, không rò rỉ, không vấn đề áp lực, dễ bảo trì và tháo lắp.

Đường kính ống: 1/2~3"
Nhiệt độ chất lỏng: 0 ~ 85°C (bề mặt ống không bị đóng băng)
Chất lỏng đo được: Nước, dầu, hóa chất
Độ chính xác đo: ±3 % OR (từ 10% đến 100% F.S.)
Chống nước và bụi: Cấp độ IP66
Nguồn cung cấp: DC 12V to 36V
Hiển thị lưu lượng: Lưu lượng tức thời, lưu lượng tích lũy
Đầu vào/Đầu ra: Ngõ ra analog tự cấp điện 16-bit 4-20mA
  Modbus RTU RS485
  Tín hiệu công tắc quang hai dây (tương thích NPN/PNP)

Danh mục Hướng dẫn



Lưu lượng kế Clamp on

Lưu lượng kế siêu âm kiểu kẹp đo bằng cách gắn cảm biến vào hai bên ống mà không cần cắt hay gián đoạn dòng chảy khi lắp đặt—lý tưởng cho trường hợp không thể dừng hoạt động. Phương pháp không xâm nhập này phù hợp đo không gây ô nhiễm trong sản xuất bán dẫn, chế tạo PCB và xử lý nước, đảm bảo độ tuyến tính cao và độ chính xác ổn định ở mọi lưu lượng.

Lưu lượng kế Clamp on
Nguyên lý ToF (Time of Flight)

Nguyên lý ToF (Time of Flight)

Công thức Lưu lượng = Diện tích mặt cắt ngang × Vận tốc dòng chảy. Lưu lượng kế siêu âm FU-ES với công nghệ EchoSense đo vận tốc chất lỏng bằng chênh lệch thời gian sóng siêu âm di chuyển xuôi và ngược dòng (Time of Flight).

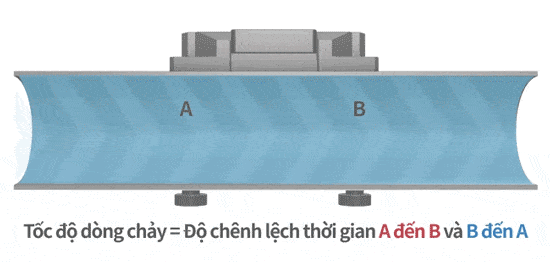

Sóng siêu âm di chuyển nhanh hơn xuôi dòng (A đến B) và chậm hơn ngược dòng (B đến A). Chênh lệch thời gian này xác định vận tốc dòng chảy, từ đó tính chính xác lưu lượng khi kết hợp với diện tích mặt cắt ống.
Tìm hiểu thêm: Cách tính lưu lượng

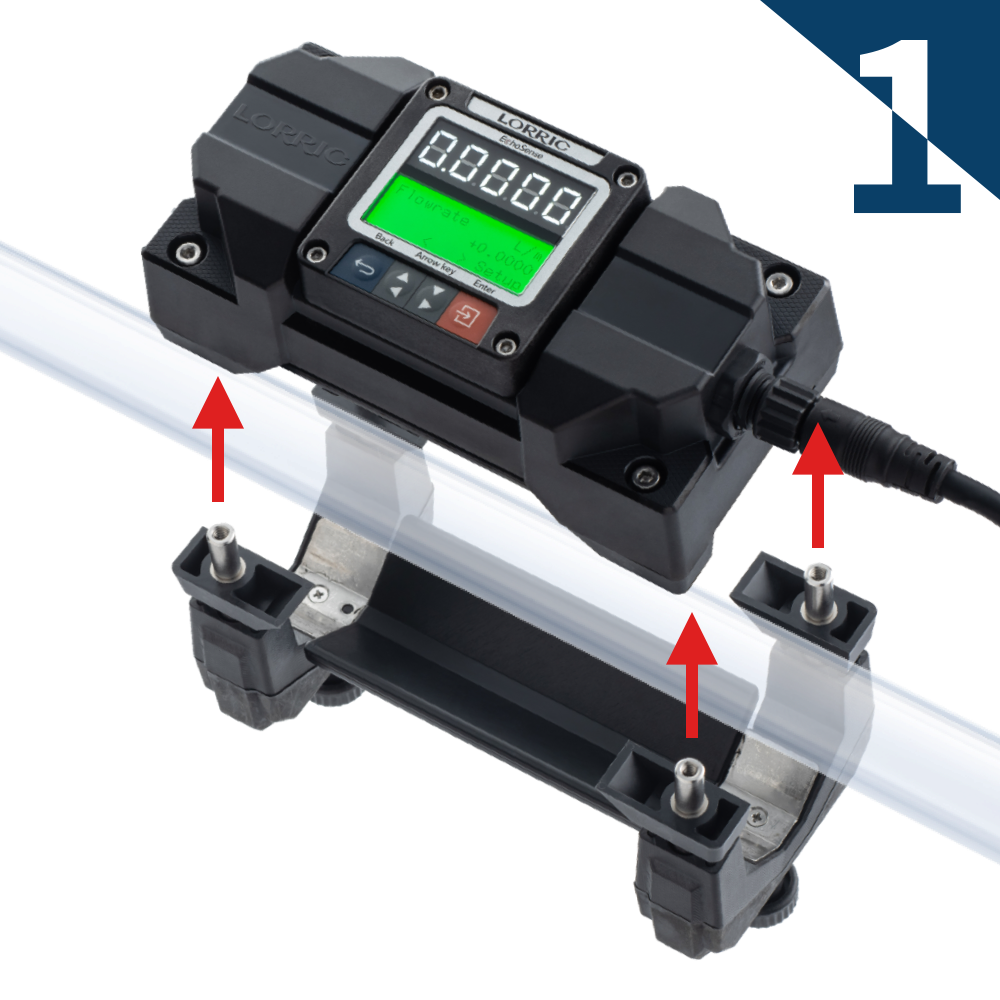

Kẹp
Kẹp

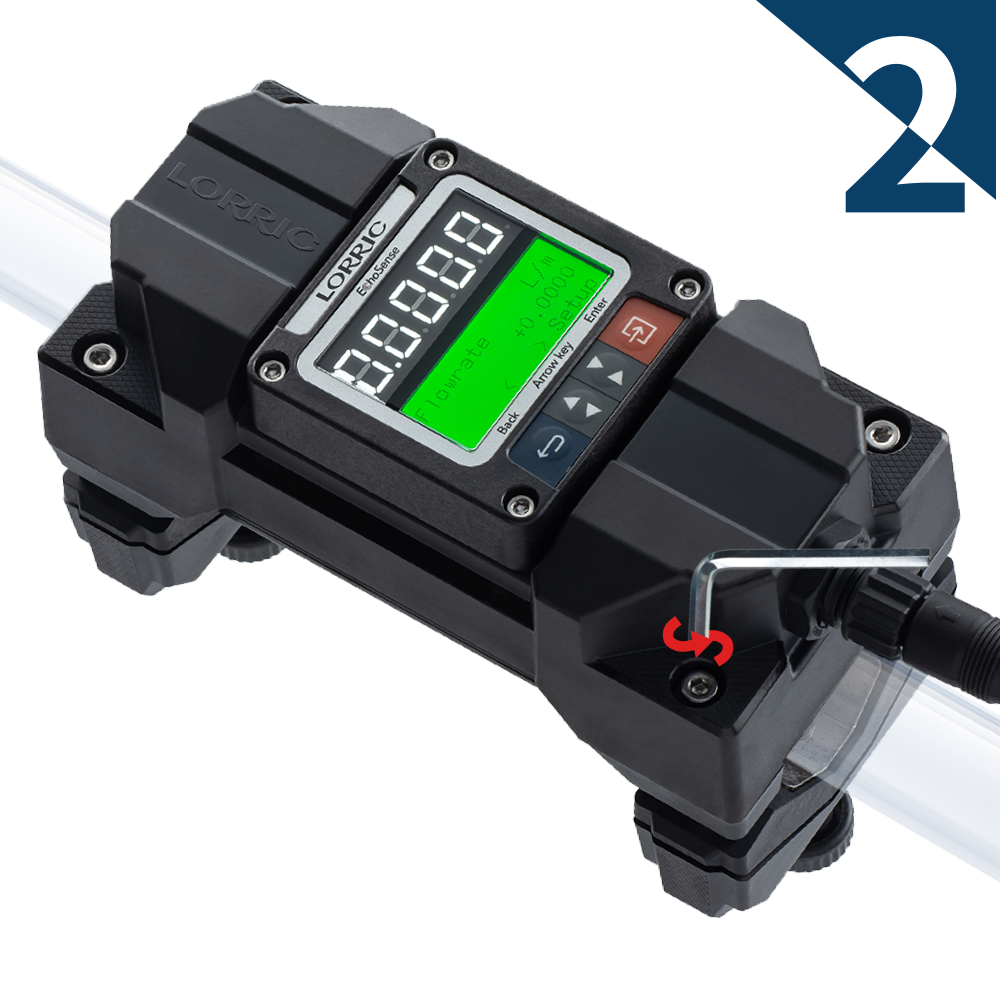

Đinh ốc
Đinh ốc

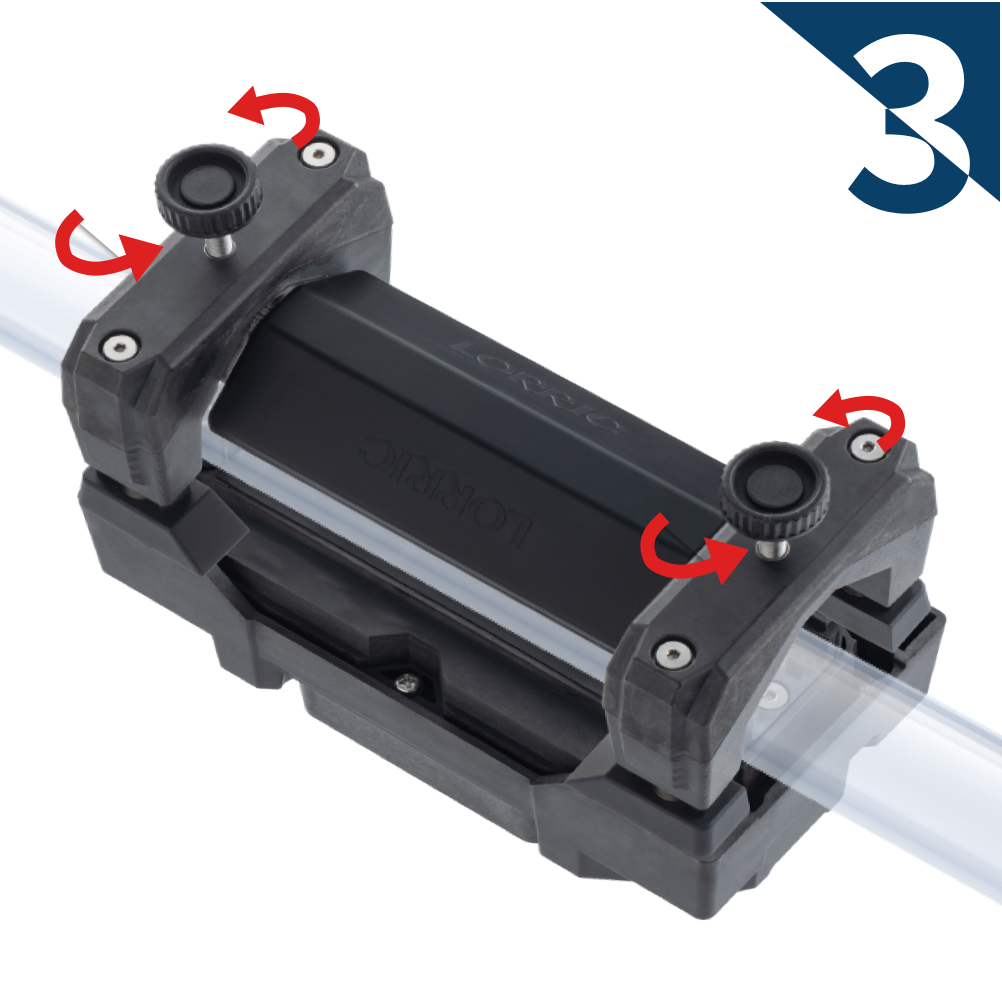

Chặt
Chặt

Có thể sử dụng cho nhiều loại chất lỏng, vật liệu ống và đường kính khác nhau

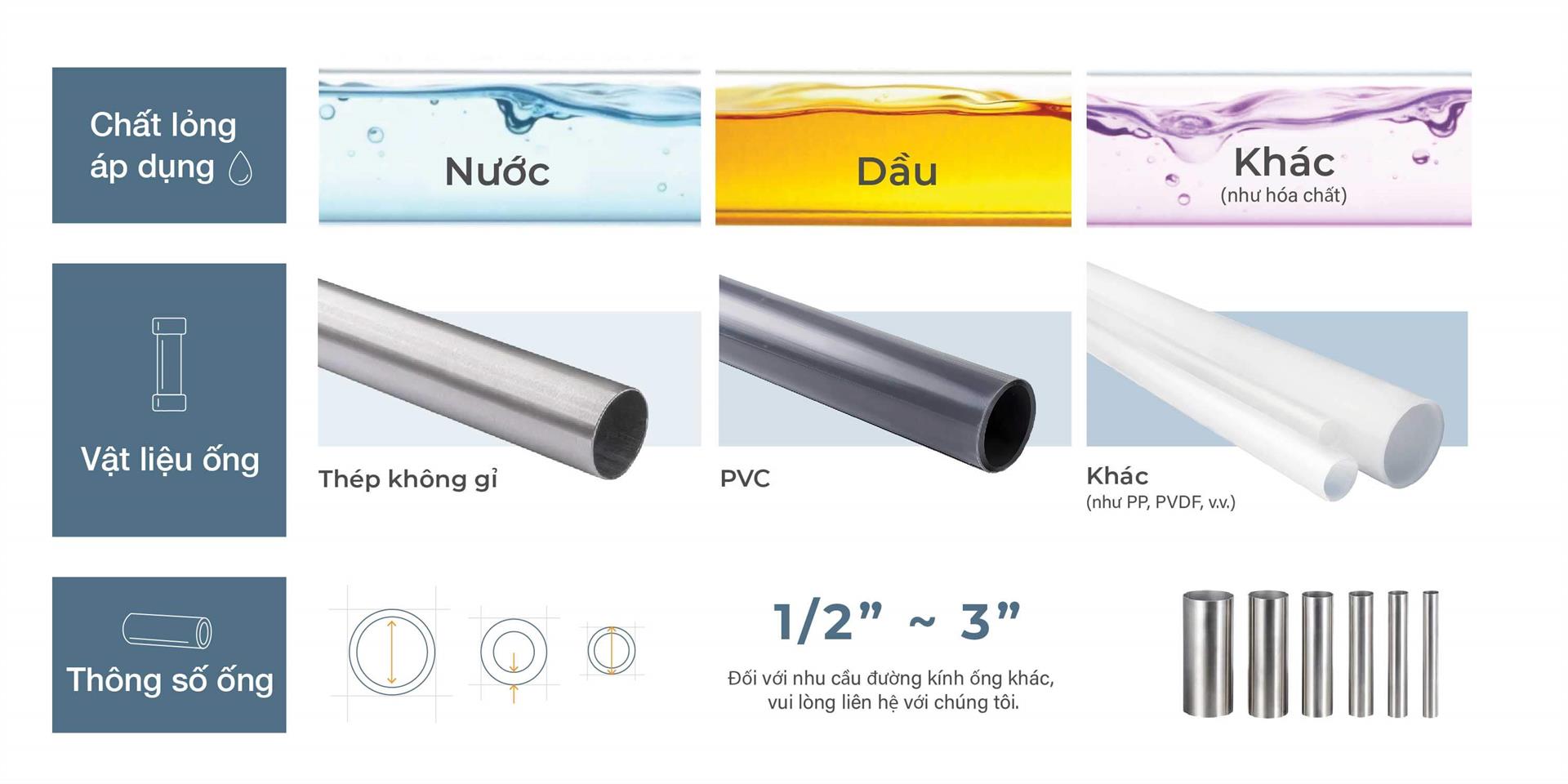

Lưu lượng kế siêu âm EchoSense cực kỳ linh hoạt, có thể sử dụng với nước, dầu và cả các hóa chất khác. Nó tương thích với nhiều loại vật liệu ống, từ thép không gỉ, PVC, đến PP, PVDF. Với khả năng áp dụng cho các ống từ 1/2 inch đến 3 inch, đây thực sự là một giải pháp đa dạng.

Có thể sử dụng cho nhiều loại chất lỏng, vật liệu ống và đường kính khác nhau
Cảm biến từ không còn cần gel siêu âm, tiết kiệm thời gian và tiền bạc

Cảm biến từ không còn cần gel siêu âm, tiết kiệm thời gian và tiền bạc

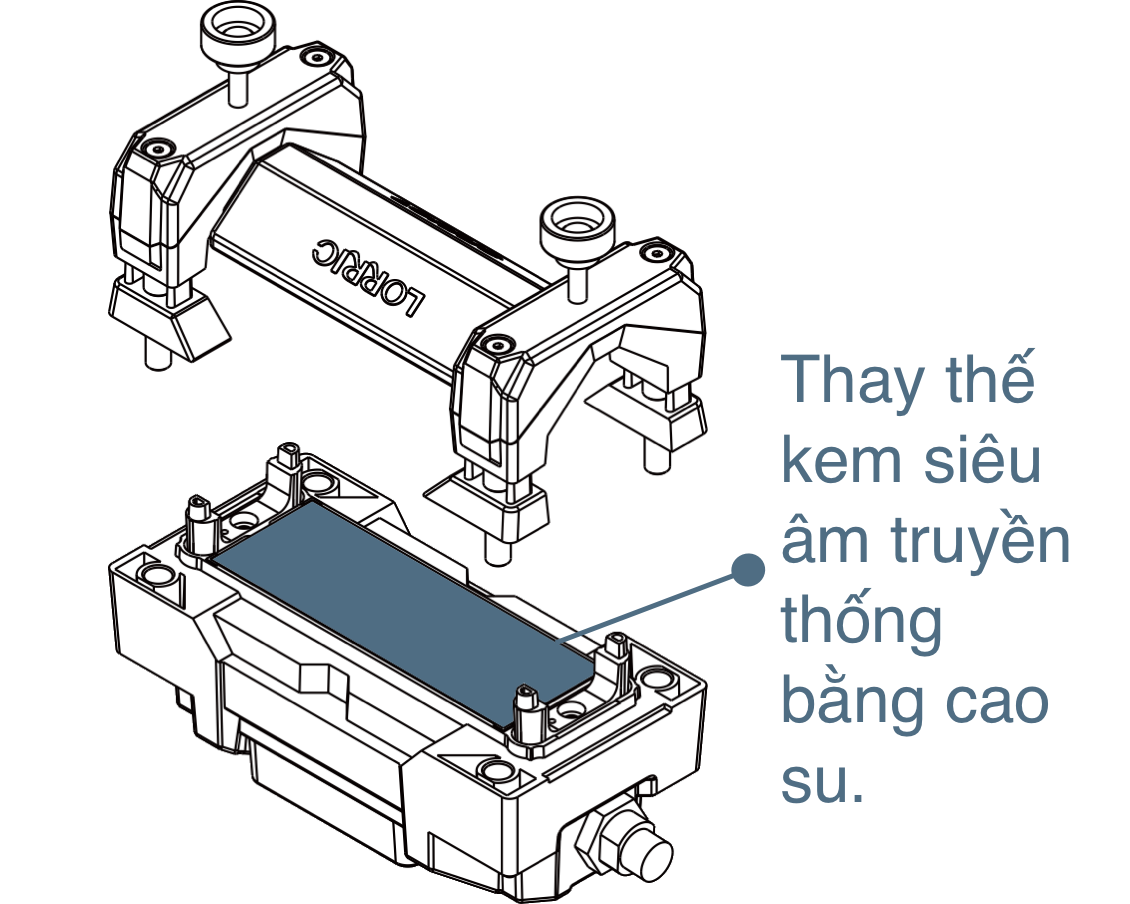

LORRIC có 'Miếng đệm siêu âm' - Giải pháp đơn giản giúp bạn tiết kiệm thời gian và tiền bạc, không cần lo lắng về việc sử dụng gel siêu âm gây phiền toái!

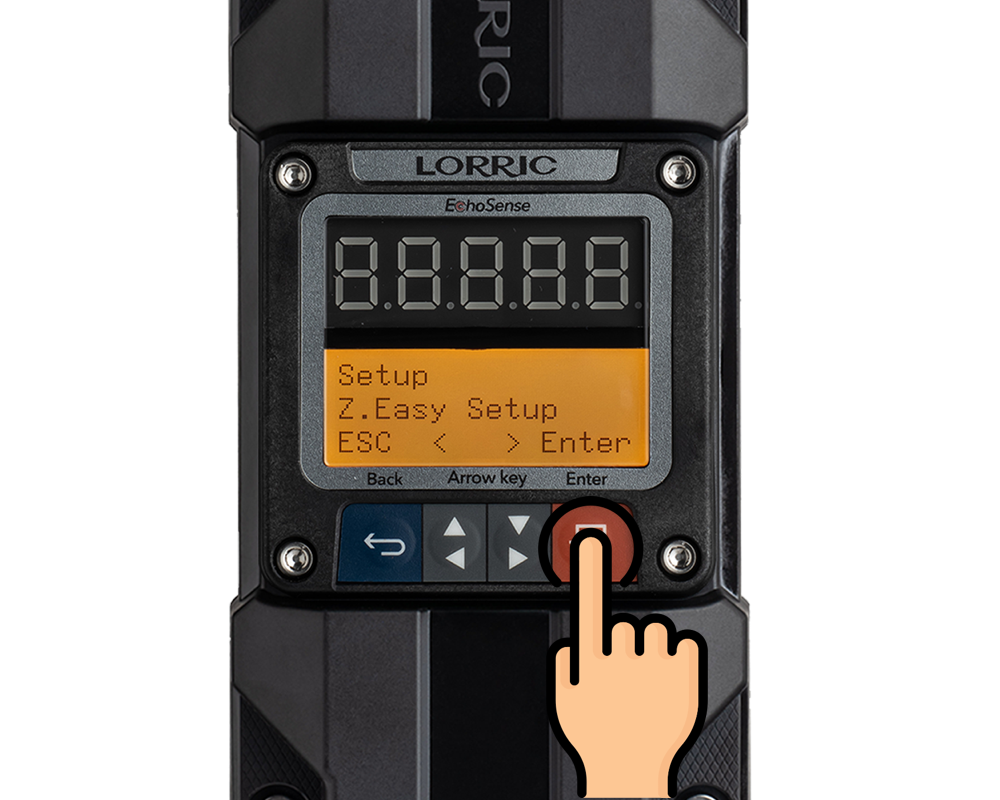

Chỉ cần một cú nhấp chuột để hoàn thành tất cả cài đặt.

Với công nghệ EchoSense, hãy quên đi những lo lắng về vật liệu ống, đường kính trong và ngoài ống, độ dày, tốc độ âm thanh của chất lỏng, vị trí đầu dò và độ phức tạp của quá trình lắp đặt. Chỉ cần một cú nhấp chuột, chúng tôi đã đơn giản hóa mọi thứ, giúp việc cài đặt và thiết lập trở nên dễ dàng hơn bao giờ hết. Hãy nói lời tạm biệt với những rắc rối!

Chỉ cần một cú nhấp chuột để hoàn thành tất cả cài đặt.
Tự động phát hiện đường ống

Tự động phát hiện đường ống

Công nghệ EchoSense của LORRIC giúp bạn thoát khỏi những rắc rối khi phải nhập thủ công đường kính và độ dày của ống, một yêu cầu phổ biến trong lưu lượng kế siêu âm truyền thống. Với EchoSense, những cài đặt này được tự động phát hiện và định cấu hình, mang đến cho bạn sự tiện lợi và hiệu quả chưa từng có trong quá trình thiết lập. Trải nghiệm đo lưu lượng dễ dàng hơn bao giờ hết.

Độ chính xác đo lường đáng kinh ngạc

Thuật toán độc quyền của LORRIC duy trì độ chính xác cao, được chứng nhận bởi TrigasFI của Đức. Biểu đồ thử nghiệm cho thấy độ chính xác đo của FU-ES là ±3.0% OR cho 10%-100% quy mô toàn phần (F.S.) và ±0.3% F.S. cho 0%-10% của F.S. Với ống DN25 (dải 3-300LPM), khi đọc 100LPM (10%-100%), sai số ±3.0% (97-103). Khi đọc 20LPM (0%-10%), sai số ±0.3% (19.91-20.09).

Độ chính xác đo lường đáng kinh ngạc
Nhiều đầu ra truyền thông

Nhiều đầu ra truyền thông

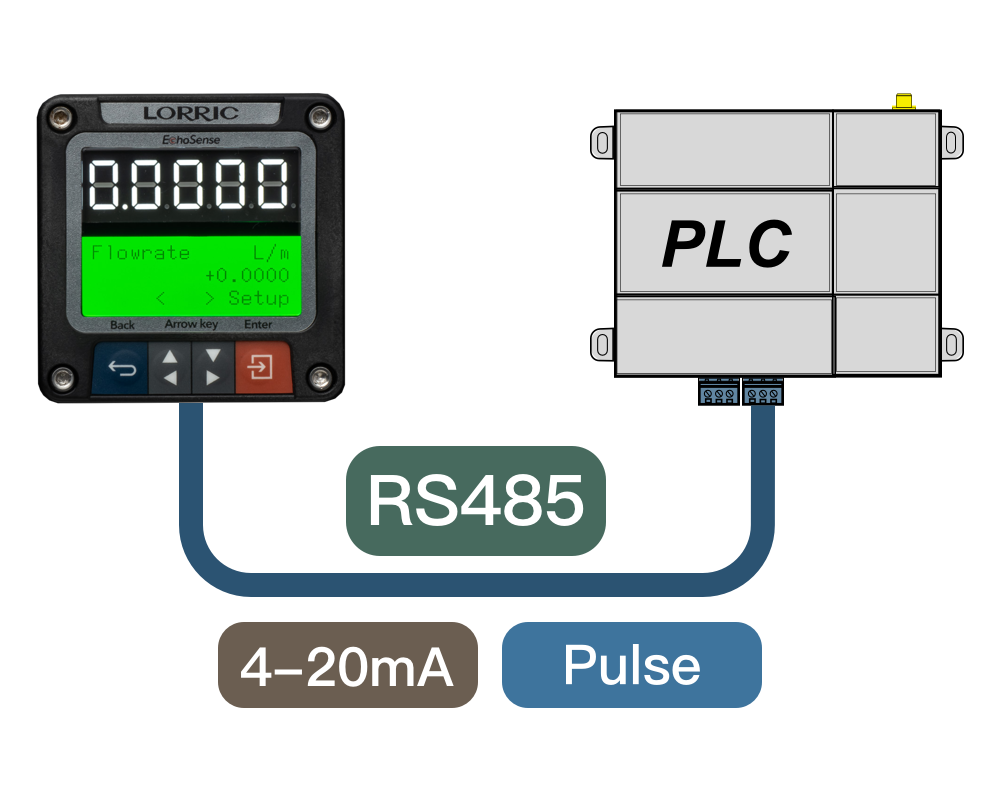

FU-ES hỗ trợ nhiều chế độ giao tiếp đa dạng như Rs485, 0-20mA/4-20mA, Pulse, và nhiều chế độ khác. Không cần phải mua thêm mô-đun giao tiếp - chúng tôi đã tích hợp sẵn để hỗ trợ bạn!

Phát hiện vấn đề ngay lập tức và thông minh với lưu lượng kế siêu âm này, sử dụng môi trường cảm biến tự động

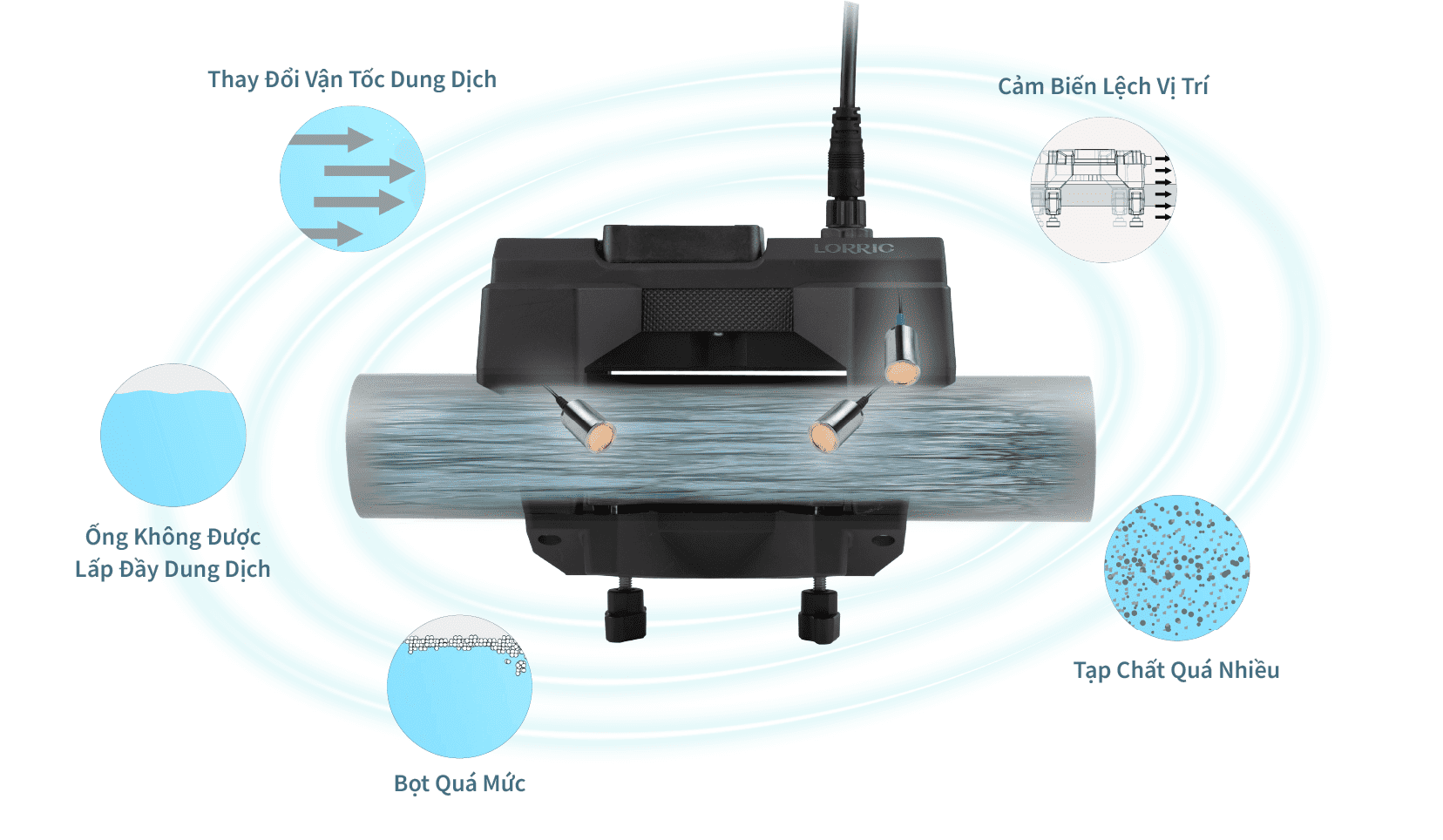

Khám phá Giám Sát Môi Trường Thông Minh với EchoSense! Thuật toán tiên tiến của chúng tôi mang đến thông tin thời gian thực về vấn đề lắp đặt, độ bão hòa đường ống, bong bóng, tạp chất, và nhiều hơn nữa. Giữ quyền kiểm soát trạng thái của đường ống và khắc phục sự cố tức thì!

Đầu dò bị trật khớp
Đầu dò bị trật khớp

Đầu dò bị trật khớp do vấn đề cài đặt.

Mức chất lỏng thấp và tình trạng bong bóng quá mức
Mức chất lỏng thấp và tình trạng bong bóng quá mức

Các vấn đề về tín hiệu phát sinh do mức chất lỏng thấp và sự tích tụ quá nhiều bong bóng trong đường ống.

Tạp chất quá mức
Tạp chất quá mức

Các vấn đề về tín hiệu phát sinh do đường ống chứa quá nhiều tạp chất.

Màn hình kép LCD/LED để theo dõi tình trạng giao thông và thiết bị dễ dàng

  • Màn hình LED lớn, sáng giúp đọc số lưu lượng từ xa.

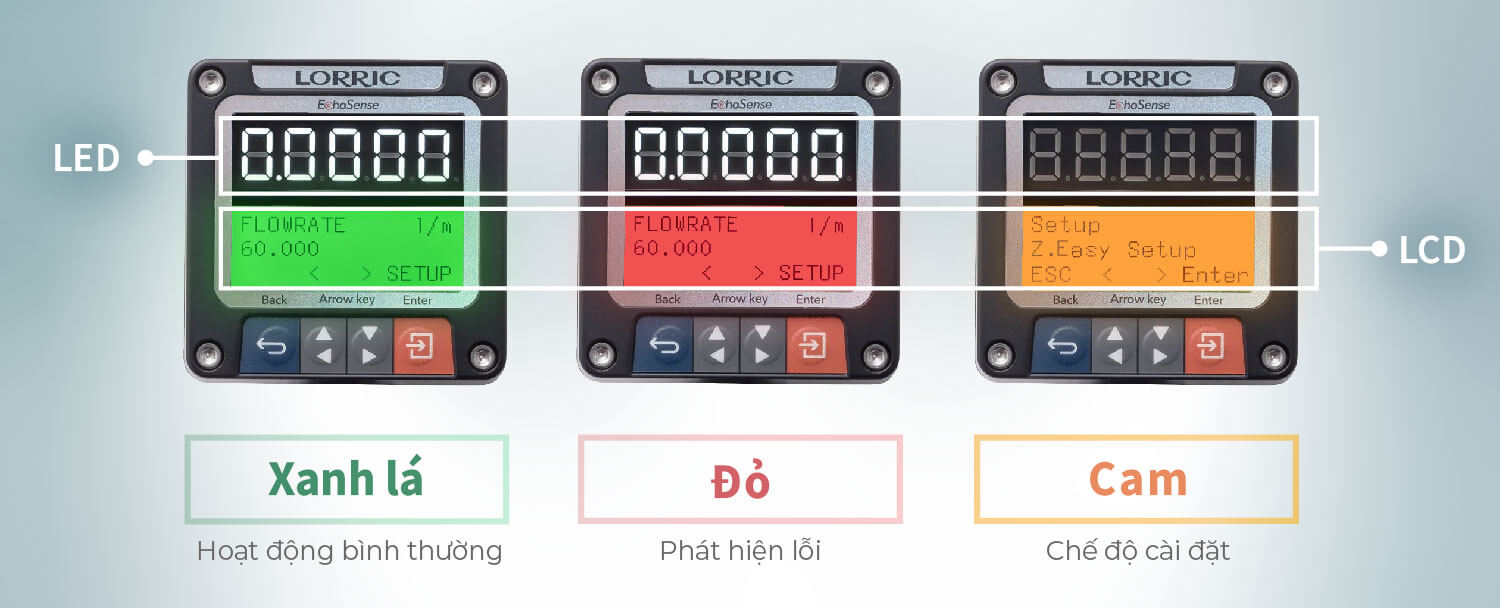

  • Màn hình LCD với đèn nền ba màu cảnh báo, giúp theo dõi trạng thái của đồng hồ đo lưu lượng.
Màn hình kép LCD/LED để theo dõi tình trạng giao thông và thiết bị dễ dàng
Lắp đặt Dọc và Ngang

Lắp đặt Dọc và Ngang

Màn hình của lưu lượng kế siêu âm EchoSense có thiết kế vuông, cho phép lắp đặt cả dọc và ngang để phù hợp với các tình huống sử dụng khác nhau. Khi lắp ở các góc khác nhau, chỉ cần tháo ốc vít ở bốn cạnh màn hình, xoay màn hình 90 độ, rồi gắn lại ốc vít. Màn hình sẽ dễ dàng điều chỉnh theo hướng mới.

Tăng khả năng chống hóa chất với vỏ nhựa kỹ thuật

Trải nghiệm sức mạnh của FU-ES! Vỏ bên ngoài chắc chắn từ nhựa kỹ thuật Nylon, PPS và PEEK, bên trong gia cố bằng thép không gỉ 304 để đảm bảo cứng cáp và khả năng chống hóa chất.

Tăng khả năng chống hóa chất với vỏ nhựa kỹ thuật
Đạt giải thưởng Taiwan Excellence và iF Design của Đức

Đạt giải thưởng Taiwan Excellence và iF Design của Đức

LORRIC đã hợp tác với CRE8 để phát triển Lưu lượng kế siêu âm EchoSense, giành giải thưởng iF Design 2024 và Taiwan Excellence 2025. Những giải thưởng này tôn vinh sự đổi mới, tính năng, thẩm mỹ, UX/UI và giá trị bền vững của sản phẩm.
➜ CRE8 GIÀNH THÊM 3 GIẢI THƯỞNG IF DESIGN DANH GIÁ
➜ Giải thưởng iF Design LORRIC EchoSense Ultrasonic Flow Meter
➜ Taiwan Excellence FU-ES EchoSense

Thông số kỹ thuật

FU-ES015 FU-ES020 FU-ES025 FU-ES032 FU-ES040 FU-ES050 FU-ES065 FU-ES075
Phương pháp cài đặt Bên ngoài đường ống (loại kẹp)
Đường kính áp dụng 20-22 mm 25-27.2 mm 32-34 mm 38-42.16 mm 48-50 mm 60-63 mm 73-76.3 mm 88.9-90 mm
0.79-0.87 inch 0.83-0.87 inch 1.26-1.34 inch 1.5-1.66 inch 1.89-1.97 inch 2.36-2.48 inch 2.87-3 inch 3.5-3.54 inch
Vật liệu ống áp dụng Ống kim loại, Ống nhựa (UPVC, PPH, PVDF)
Chất lỏng áp dụng Chất lỏng khác nhau (không có tạp chất hoặc bọt khí)
Applicable fluid temperature 0 ~ 85°C (không có băng trên bề mặt đường ống)
Phạm vi vận tốc Khuyến nghị ±0,3 đến 6,0 m/s, có thể đo được ±0,1 đến 10 m/s
Phạm vi dòng chảy 1.5-120LPM 2-200LPM 3-300LPM 5-470LPM 8-770LPM 13-1320LPM 22-1670LPM 30-1870LPM
0.4-31.7 gpm 0.53-52.83 gpm 0.53-52.83 gpm 1.32-124.16 gpm 2.11-203.41 gpm 3.43-348.71 gpm 5.81-441.17 gpm 7.93-494 gpm
Ngôn ngữ
Tiếng Anh, tiếng Trung phồn thể và giản thể (những ngôn ngữ khác có thể được tùy chỉnh)
Các đơn vị Hệ mét - Mét, Mét khối, Lít
Thời gian - Giây, Phút, Giờ, Ngày
Imperial - Feet, Feet khối, gallon Anh, gallon Mỹ
Chế độ hiển thị Màn hình hiển thị kép: LED 5 chữ số + đèn nền 3 màu, LCD 3 dòng 16 ký tự
Hiển thị chu kỳ cập nhật 0.5s、1s
Độ phân giải màn hình Độ phân giải tối đa 0,0001 (tốt nhất)
Đo lường độ chính xác ±3.0% RD at 10% to 100% of F.S.
±0.3% F.S. at 0% to 10% of F.S.*
Nhu cầu điện năng DC 12V to 36V
Đầu nối I/O nguồn Đầu nối 8 chân M12
Đầu vào/ đầu ra Đầu ra analog với 16-bit 4-20mA tự cấp nguồn
Modbus RTU RS485
Tín hiệu chuyển đổi opt optpler hai dây (có đường tín hiệu dài 2 mét)
Dòng điện tiêu thụ <200mA@12V khi khởi động và hoạt động ổn định (không bao gồm dòng truyền thông)
Mạch bảo vệ Bảo vệ kết nối ngược nguồn, Bảo vệ đột biến điện
Mức độ chống thấm nước IP66**
Nhiệt độ môi trường xung quanh -10 ~ 60°C (không đóng băng)
Độ ẩm tương đối 35~ 85%RH (không ngưng tụ)
Vật liệu PPS+GF, PEEK, NBR, Silicon, PA66+GF, PC+GF, SS304, PMMA
Cân nặng (g)
770
770
785 800 1390 1540 1580 1650
* Độ chính xác của phép đo được xác định trong môi trường kiểm soát phòng thí nghiệm, nơi điều kiện đường ống và chất lỏng được đặt và thiết bị được hiệu chuẩn về mức 0 tại 25°C trước khi thử nghiệm. Mặc dù kết quả thống kê thu được dưới điều kiện này, độ chính xác có thể khác biệt khi sử dụng trong môi trường thực tế của khách hàng.
** Lắp đặt sai khi xoay màn hình bằng cách lỏng các vít xung quanh có thể ảnh hưởng đến khả năng chống nước IP66.


Kích cỡ

FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032

Đơn vị:mm

Người mẫu A B C D E F
FU-ES015 169.85 64 79 115 120.53 54
FU-ES020 169.85 64 79 115 124.02 54
FU-ES025 169.85 64 79 115 133.52 54
FU-ES032 169.85 64 79 115 143.02 54

FU-ES040 / FU-ES050 / FU-ES065 / FU-ES075

Đơn vị:mm

Người mẫu A B C D E F
FU-ES040 184.90 64 125.22 164.12 53.50 69.50
FU-ES050 184.90 64 125.30 178.12 53.50 69.50
FU-ES065 184.90 64 126.87 193.12 53.50 69.50
FU-ES075 184.90 64 128.55 207.12 53.50 69.50

kích thước đầu cáp

Các ngành công nghiệp liên quan

Chất bán dẫn

Chất bán dẫn

Lưu lượng kế giám sát cung cấp chất lỏng hóa học và nước tinh khiết; vòi phun kiểm soát việc phun chất lỏng hóa học để đảm bảo độ tinh khiết và ổn định của quy trình.

PCB

PCB

Lưu lượng kế đo lượng hóa chất trong các quy trình ướt như mạ điện, hiện ảnh, ăn mòn; vòi phun hỗ trợ phun chính xác hóa chất trong mạ điện và rửa nước

Xử lý nước thải

Xử lý nước thải

Flow meters monitor the flow of inlet and outlet water, enhancing treatment efficiency and accuracy; nzzles spray chemicals in wastewater treatment, meeting environmental standards

Ngành công nghiệp nước tinh khiết

Ngành công nghiệp nước tinh khiết

Flow meters monitor water usage at each stage to control process efficiency; nozzles optimize water spray to ensure water purification efficiency and reduce treatment costs

Ngành rửa xe

Ngành rửa xe

Lưu lượng kế (flow meter) đảm bảo hiệu quả làm sạch và giảm lãng phí nước; vòi phun phân phối nước đều, tăng cường hiệu quả làm sạch đồng thời giảm tiêu thụ nước.

AC

AC

Lưu lượng kế theo dõi và điều khiển lưu lượng nước lạnh và nóng, trong khi các vòi phun cân bằng lưu lượng nước, giúp nâng cao hiệu quả hoạt động

Ngành công nghiệp thép

Ngành công nghiệp thép
