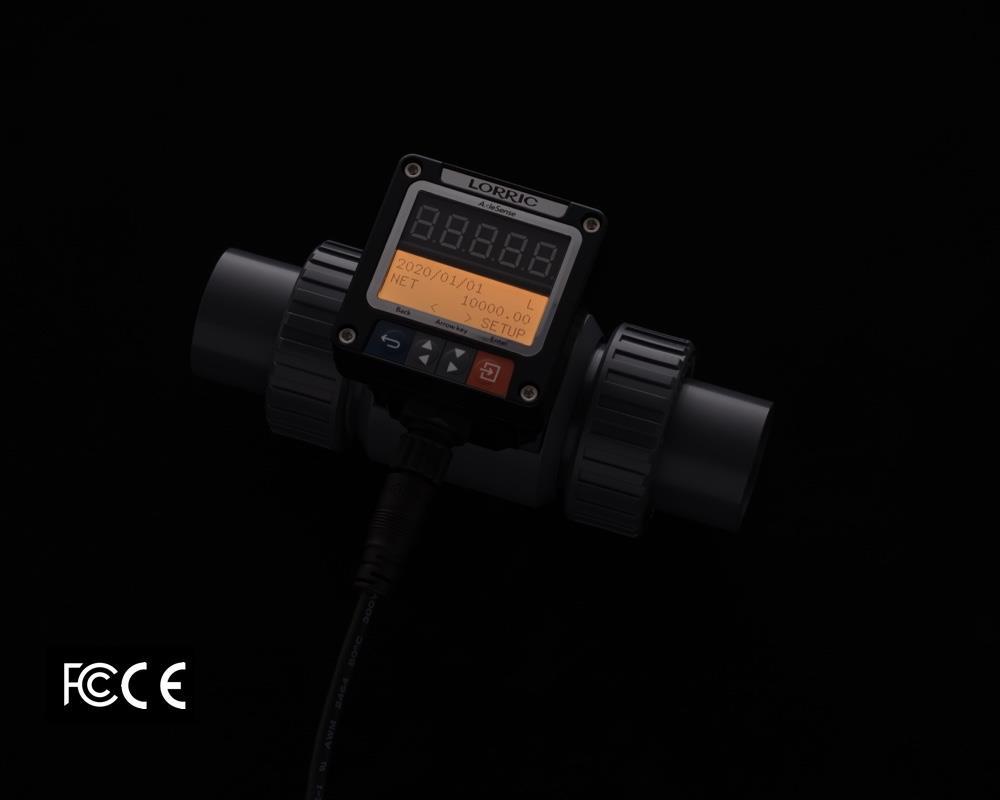

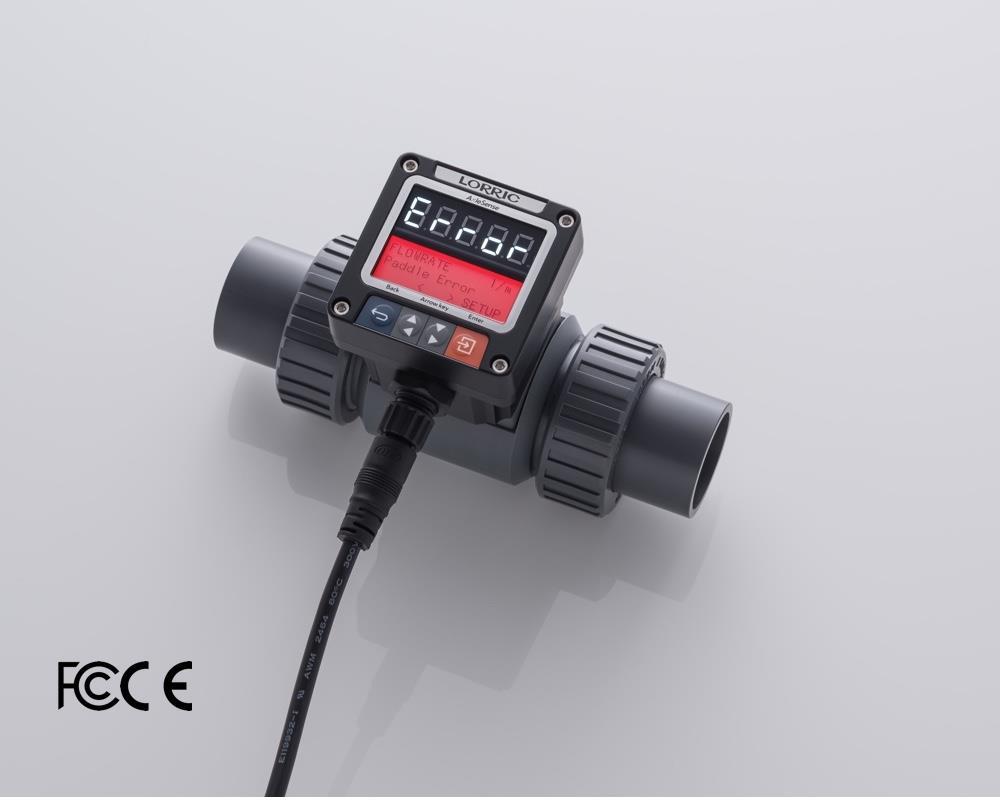

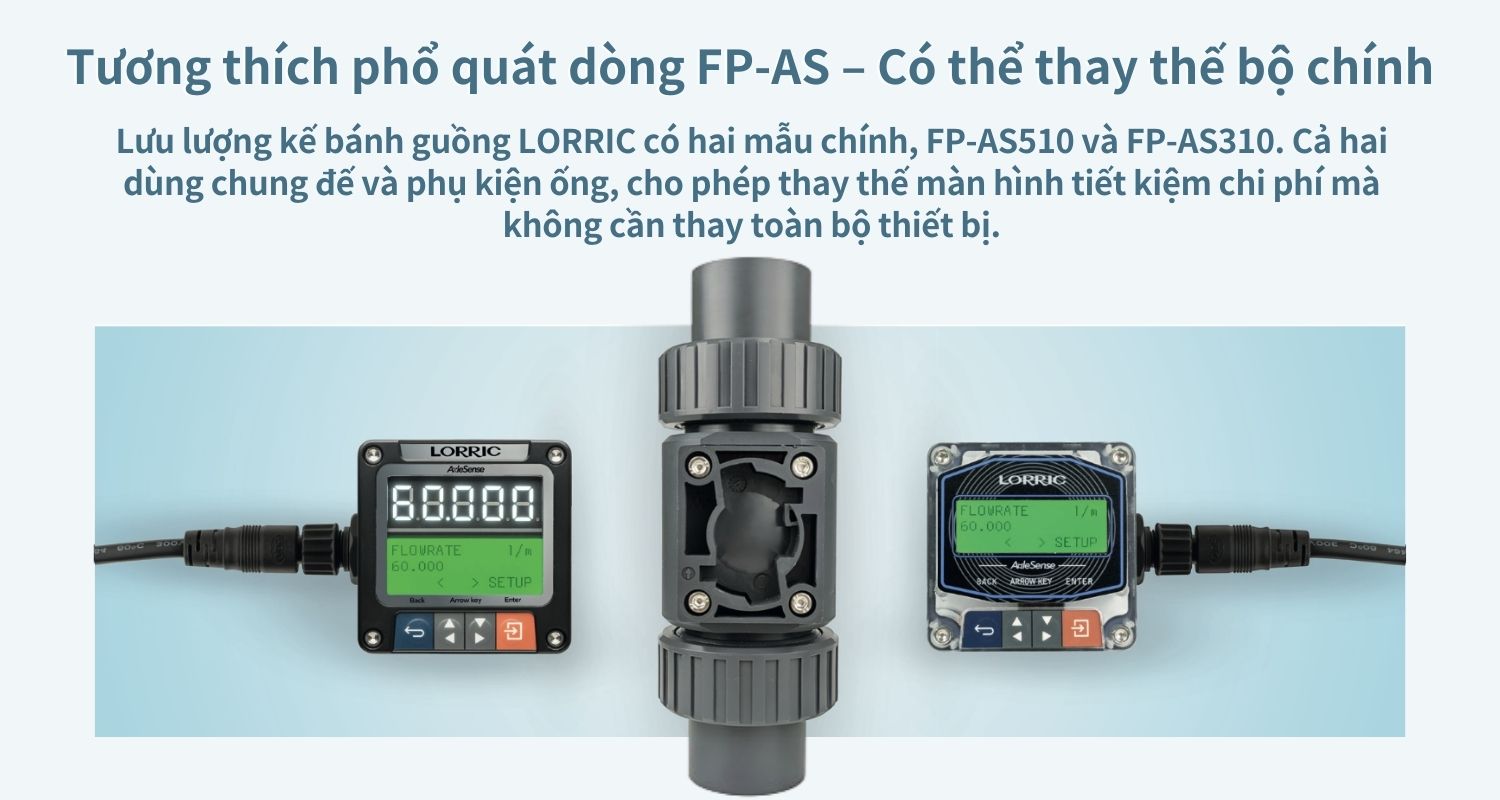

FP-AS510 - Đồng hồ lưu lượng nước bánh guồng AxleSense

Lưu lượng kế điện tử kiểu cánh quạt, phát triển và sản xuất tại Đài Loan, sử dụng công nghệ AxleSense được cấp bằng sáng chế quốc tế. Tín hiệu đầu ra gấp 30 lần, cải thiện độ chính xác và dải đo cao gấp 2 lần so với các thương hiệu khác. Tính năng phát hiện cánh quạt biến mất giúp nhận biết lưu lượng bằng không. Đèn báo và màn hình lớn thuận tiện cho quản lý tại hiện trường.

Kích thước ống: DN15-65 (½" đến 2-½")
Nhiệt độ chất lỏng: 0~50°C (32~122°F)
  Dùng PPH, PVDF, hoặc thép không gỉ SS316L cho nhiệt độ cao hơn
Chất lỏng đo: Nước sạch, dầu, hoặc hóa chất có ít tạp chất (<1%)
Độ chính xác: ±2.5% OR
Chống nước/chống bụi: Cấp độ IP66
Nguồn điện: DC 12V đến 36V 100mA
Hiển thị lưu lượng: Lưu lượng tức thời, lưu lượng tích lũy
Đầu vào/đầu ra: Đầu ra tương tự tự cấp điện 16 bit 4-20mA
  Modbus RTU RS485
  Tín hiệu công tắc quang hai dây (tương thích NPN/PNP)

Danh mục Hướng dẫn Lịch sử Thay đổi Firmware



Lưu lượng kế Paddle Wheel

Lưu lượng kế Paddle Wheel

Lưu lượng kế paddle wheel đo lưu lượng bằng cách sử dụng chất lỏng làm quay các cánh quạt, với tốc độ quay tỷ lệ thuận với lưu lượng. Thích hợp đo chất lỏng có độ nhớt thấp như nước, dầu và hóa chất, thiết bị này nổi bật với độ chính xác vừa phải, phản hồi nhanh, lắp đặt và bảo trì dễ dàng. Do tiếp xúc trực tiếp với chất lỏng, cần vệ sinh và kiểm tra định kỳ.

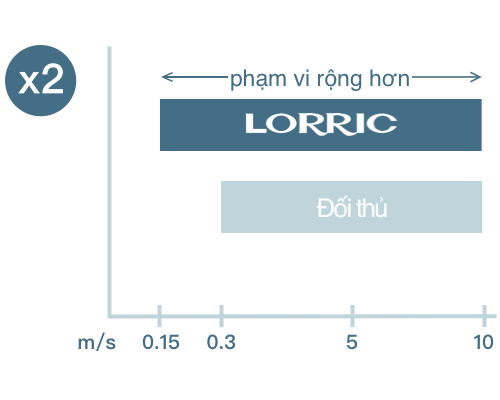

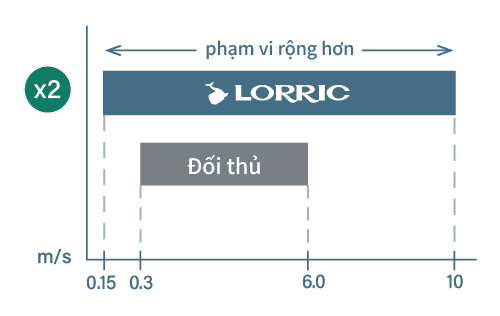

Phạm vi phát hiện rộng hơn

Phạm vi phát hiện rộng hơn

Đồng hồ đo lưu lượng bánh guồng truyền thống thường gặp sai số lớn và không thể đo tốc độ dòng chảy thấp. Nâng cấp với công nghệ AxleSense của LORRIC để đảm bảo độ chính xác và phạm vi đo rộng hơn, từ 0,15 m/s đến 10 m/s—gấp đôi so với các thương hiệu cạnh tranh.

Phát hiện dòng chảy hai chiều

Cho phép phát hiện dòng chảy hai chiều bằng cách sử dụng khả năng quay của lưỡi dao để đo lưu lượng chính xác. Trải nghiệm lợi ích của thông tin hướng dòng chất lỏng, tính toán lưu lượng dương/âm/ròng và ghi nhật ký toàn diện trong 14 ngày tích lũy hàng ngày. Tích hợp dễ dàng vào hệ thống quản lý nhà máy để quản lý hiệu quả. Đảm bảo kiểm soát hoàn toàn việc giám sát dòng chảy và tối ưu hoá hoạt động với lưu lượng kế AxleSense của LORRIC.

Phát hiện dòng chảy hai chiều
Phát hiện dòng chảy thông minh

Phát hiện dòng chảy thông minh

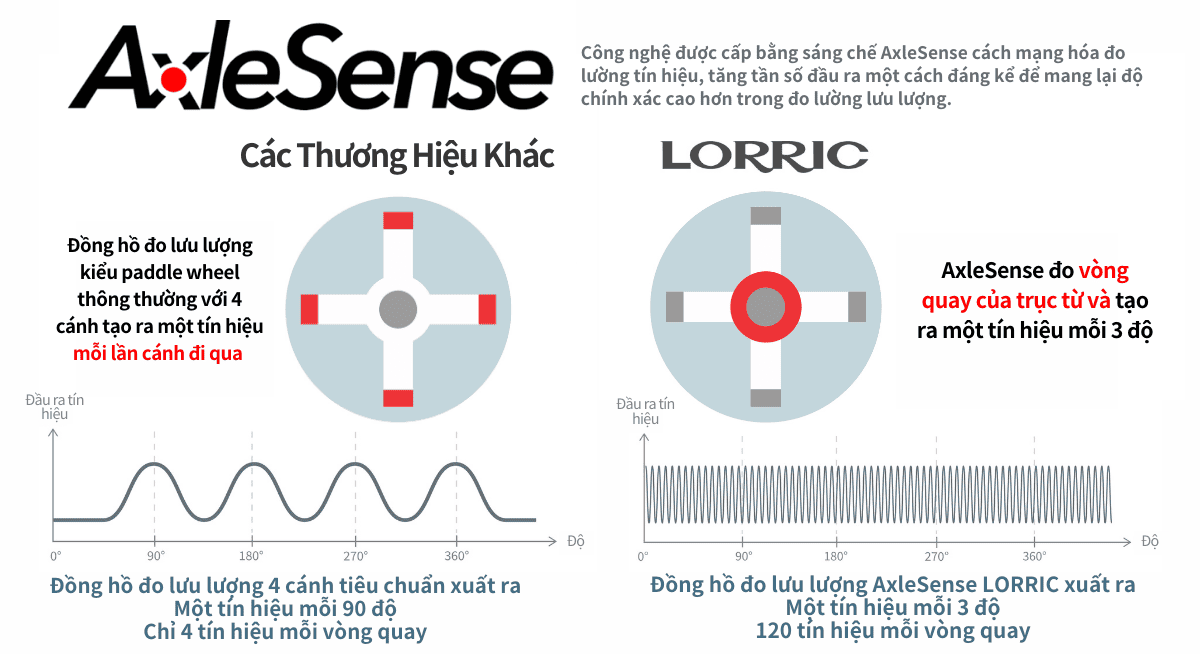

LORRIC AxleSense giúp phát hiện dòng chảy hai chiều bằng cách sử dụng khả năng quay của lưỡi dao để đo lưu lượng chính xác. Trải nghiệm lợi ích của thông tin hướng dòng chất lỏng, tính toán lưu lượng dương/âm/ròng và ghi nhật ký lịch sử toàn diện trong 14 ngày tích lũy hàng ngày. Tích hợp dễ dàng vào hệ thống quản lý nhà máy của bạn để quản lý hiệu quả. Đảm bảo kiểm soát hoàn toàn việc giám sát dòng chảy và tối ưu hoá hoạt động của bạn với lưu lượng kế AxleSense của LORRIC.

Phụ kiện đường ống cao cấp: Được chế tạo để có độ bền cao và hoàn hảo không rò rỉ

Trải nghiệm độ bền tối ưu với các phụ kiện ống chính xác của LORRIC. Được sản xuất từ vật liệu thanh ép đùn, các phụ kiện này mang lại kích thước ổn định và bề mặt bên trong hoàn hảo, không có sóng. Kết quả là giảm nhiễu và độ chính xác đo cao hơn. Vượt trội hơn so với các giải pháp thay thế đúc phun, các phụ kiện ống nhựa được gia công của chúng tôi loại bỏ các lo ngại như chớp nhoáng, bắn ngắn và đường hàn. Đừng đặt ra bất kỳ thỏa hiệp nào và hãy tin tưởng vào độ tin cậy và chất lượng mà bạn xứng đáng có.

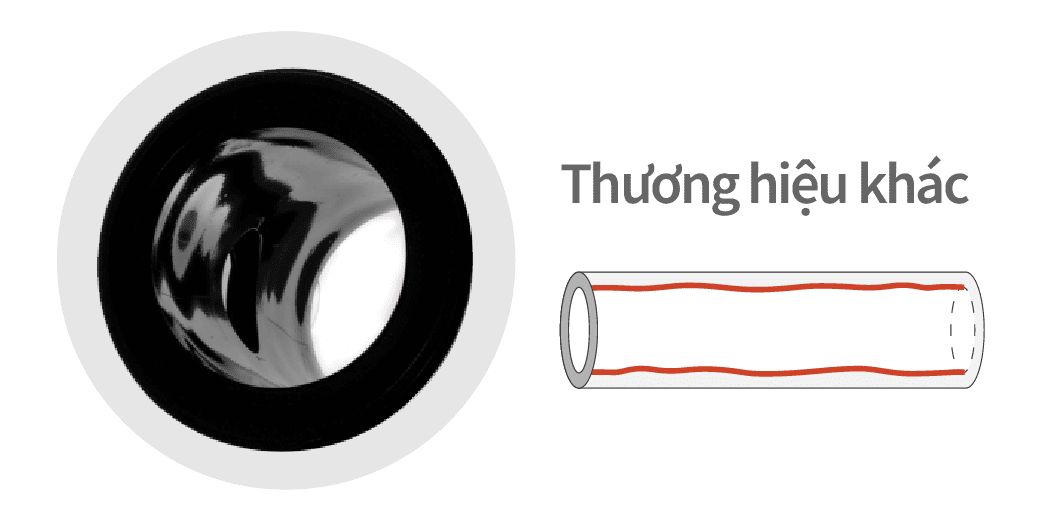

Các phương pháp ép phun nhựa truyền thống thường dẫn đến bề mặt bên trong không phẳng và có sóng trên các phụ kiện chữ T. Nhựa nóng chảy bị nén lại, tạo ra sự co ngót lớn ở các vùng dày hơn, làm cho diện tích mặt cắt ngang của đường ống không đồng đều, gây ra dòng chất lỏng không ổn định và tính toán không chính xác. Ngoài ra, phụ kiện đúc phun thường gặp vấn đề như chớp nhoáng, bắn ngắn và đường hàn yếu, khiến chúng dễ hỏng hơn theo thời gian. Ngược lại, phụ kiện phát bóng của LORRIC được sản xuất theo cách tiếp cận khác, đảm bảo hiệu suất trơn tru và đáng tin cậy đồng thời khắc phục những hạn chế của kỹ thuật thông thường.

Màn hình kép LCD/LED để theo dõi tình trạng giao thông và thiết bị dễ dàng

  • Màn hình LED lớn, sáng giúp đọc số lưu lượng từ xa.
  • Màn hình LCD với đèn nền ba màu cảnh báo, giúp theo dõi trạng thái của đồng hồ đo lưu lượng.
Màn hình kép LCD/LED để theo dõi tình trạng giao thông và thiết bị dễ dàng

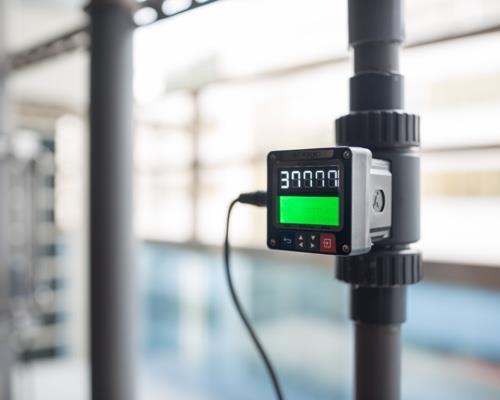

Màn hình có thể xoay dọc hoặc ngang theo đường ống

Thay đổi góc nhìn của màn hình để phù hợp với hướng đường ống, giúp theo dõi dòng chảy dễ dàng trong các tình huống đường ống khác nhau.
Tìm hiểu thêm: Cách lắp đặt Lưu lượng kế Paddle Wheel


Màn hình có thể xoay dọc hoặc ngang theo đường ống
Nhiều đầu ra giao tiếp

Nhiều đầu ra giao tiếp

FU-ES hỗ trợ nhiều chế độ giao tiếp như đầu ra Analog tự cấp điện 16-bit 4-20mA, Modbus RTU RS485, và tín hiệu công tắc quang 2 dây (tương thích NPN/PNP). Không cần thêm mô-đun giao tiếp – chúng tôi đã chuẩn bị đầy đủ cho bạn!
Tìm hiểu thêm:
Analog Output là gì
Modbus RTU RS485 là gì
Tín hiệu Công tắc là gì

Công nghệ Pulse 2.0

Lưu lượng kế paddle wheel truyền thống sử dụng giá trị K cố định trên toàn bộ dải đo, dẫn đến sai số cao, đặc biệt khi lưu lượng thay đổi. Ví dụ, lưu lượng kế paddle wheel truyền thống trong ống DN15 xuất một tín hiệu mỗi 90 độ, với 106.55 xung tương đương 1L, bất kể tốc độ dòng chảy. Pulse 2.0 độc quyền của LORRIC, sử dụng công nghệ AxleSense, xuất một xung mỗi 0.01L, giảm sai số bằng cách điều chỉnh theo tốc độ dòng chảy khác nhau.

Công nghệ Pulse 2.0

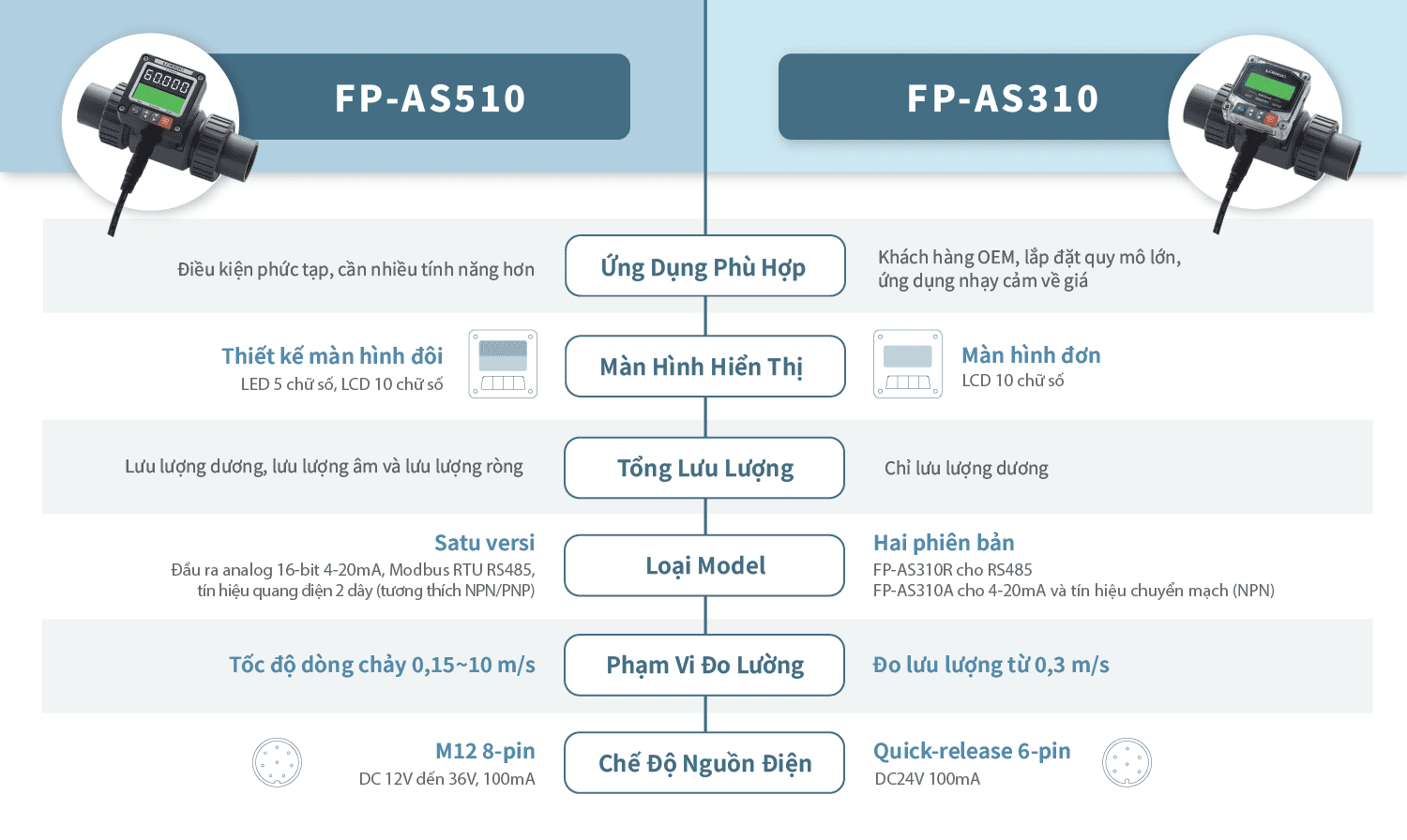

Xem xét so sánh với các lưu lượng kế nguyên lý khác trên thị trường


Lưu lượng kế diện tích thay đổi Lưu lượng kế diện tích thay đổi Đồng hồ đo lưu lượng bánh guồng của LORRIC lưu lượng kế điện từ Lưu lượng kế siêu âm
Mất đường ống
Thấp
Thấp
Thấp
Không Không
Cài đặt không xâm lấn Không Không Không Không Không
Độ chính xác Ở giữa Ở giữa Ở giữa Cao Cao
Có thể phát hiện luồng hai chiều
Không Không Đúng Đúng Đúng
Tắc nghẽn Khả thi Khả thi Khả thi Không thể Không thể
Chất lỏng áp dụng Không khí / Chất lỏng Chất lỏng Chất lỏng Chất lỏng dẫn điện Chất lỏng
Trị giá Chi phí thấp với đường kính ống nhỏ, gia tăng với đường kính lớn Chi phí thấp, tăng theo đường kính ống Chi phí thấp, tăng theo đường kính ống Chi phí cao, tăng theo đường kính ống Chi phí trung bình, không tăng theo đường kính ống

Thông số kỹ thuật

FP-P015 FP-P020 FP-P025 FP-P032 FP-P040 FP-P050 FP-P065
Phương pháp lắp đặt
in-line
Đường kính ống áp dụng
d 20 (mm)
DN 15
(mm)
DN 1/2
(inch)
d 25 (mm)
DN 20
(mm)
DN 3/4
(inch)
d 32 (mm)
DN 25
(mm)
DN 1
(inch)
d 40 (mm)
DN 32
(mm)
DN 1-1/4
(inch)
d 50 (mm)
DN 40
(mm)
DN 1-1/2
(inch)
d 63 (mm)
DN 50
(mm)
DN 2
(inch)
d 76 (mm)
DN 65
(mm)
DN 2-1/2
(inch)
Vật liệu T-connector UPVC / PPH / PVDF (Theo đặt hàng)/ Thép không gỉ 316L
Vật liệu cánh quạt PVDF hoặc PPH có gắn nam châm + ổ gốm và trục gốm
Chất lỏng áp dụng Các loại chất lỏng ít tạp chất (<1%)
Độ nhớt động tối đa của chất lỏng 300cSt **
Nhiệt độ chất lỏng trong ống UPVC:0~45°C (32~122°F)
PPH: 0-80
PVDF:0-100
SS316L:0-100 **
Nhiệt độ môi trường làm việc của thiết bị -10~60°C (14~140°F)
Dải vận tốc ± 0.3~10m/s Có thể mở rộng tới ± 0.15m ~ 10m/s
(Lưu ý: Giá trị lưu lượng tối thiểu có thể thay đổi do các yếu tố lưu trường đặc thù của từng mẫu.)
Dải lưu lượng 1.8-120.6
LPM
2.9-188.5
LPM
4.4-294.5
LPM
6.8-452.9
LPM
11.3-754.0
LPM
18.4-1225.7
LPM
32.7-2179.0
LPM
0.47-28.4
gpm
0.83-49.86
gpm
1.35-80.81
gpm
2.33-139.86
gpm
3.17-190.36
gpm
5.23-313.77
gpm
8.77-526.29
gpm
Ngôn ngữ Tiếng Anh, Tiếng Trung Phồn thể, Tiếng Trung Giản thể (Có thể tùy chỉnh khác)
Đơn vị Hệ mét: Lít, mét khối, mét
Thời gian: giây, phút, giờ, ngày
Hệ Anh: foot, foot khối, gallon Anh, gallon Mỹ
Hiển thị Màn hình kép: LED 5 chữ số lớn, Màn hình LCD 16x3 có đèn nền 3 màu
Chu kỳ cập nhật màn hình 0.5s, 1s
Độ phân giải màn hình Độ phân giải tối đa 0.0001
Độ chính xác đo lường ±2.5% OR***
Độ tuyến tính ± 0.5 % FS (>0.3m/s)
Khả năng tái tạo ± 0.4 %
Nguồn điện DC 12V đến 36V 100mA
Cổng kết nối nguồn I/O Đầu nối M12 8 chân (dây dài 2 mét)
Đầu vào/Đầu ra Đầu ra analog tự cấp điện 16-bit 4-20mA
Modbus RTU RS485
Tín hiệu công tắc quang hai dây (với dây tín hiệu dài 2 mét)
Dòng tiêu thụ <200mA@12V khi khởi động và làm việc ổn định (không bao gồm dòng điện giao tiếp)
Mạch bảo vệ Bảo vệ kết nối ngược nguồn, Bảo vệ quá tải nguồn điện
Mức chống nước IP66 ****
Dữ liệu tức thời Lưu lượng tức thời
Dữ liệu tích lũy Tổng tích lũy thể tích (dòng dương, dòng âm, dòng thuần)
Thể tích tích lũy hằng ngày trong 14 ngày qua (bật chức năng ngày sau khi lắp pin ngày tháng)
Số chữ số hiển thị LED 5 chữ số (4 chữ số khi giá trị âm)
LCD 10 chữ số (Không bao gồm dấu và dấu thập phân)
Nút bấm vận hành 4 nút cảm ứng
Pin chức năng lịch CR2032
* Thiết bị được hiệu chuẩn với nước ở nhiệt độ bình thường trước khi rời khỏi nhà máy. Sử dụng chất lỏng có độ nhớt khác với nước có thể dẫn đến giá trị hiệu chuẩn không chính xác và ảnh hưởng đến lưu lượng tối thiểu và tối đa.
** Dải nhiệt độ làm việc của từng vật liệu được cung cấp để tham khảo. Vui lòng sử dụng kinh nghiệm thiết kế của bạn để đưa ra lựa chọn vật liệu cuối cùng.
*** Độ chính xác đo lường được xác định thông qua thử nghiệm trong phòng thí nghiệm với nước sạch ở nhiệt độ phòng được kiểm soát là 25 độ C. Điều kiện sử dụng thực tế có thể tạo ra sai số.
**** IP66 biểu thị "Bảo vệ xâm nhập," nghĩa là mức độ bảo vệ của vỏ thiết bị điện chống lại sự xâm nhập của vật thể lạ. Định dạng IP bao gồm hai chữ số, được biểu thị là IPXX. Chữ số đầu tiên chỉ mức độ bảo vệ chống lại vật thể rắn, đặc biệt là khả năng chống bụi, trong khi chữ số thứ hai chỉ mức độ bảo vệ chống thấm nước. Số càng cao, bảo vệ càng tốt. Đối với IP66, số '6' đầu tiên biểu thị khả năng chống bụi hoàn toàn, trong khi số '6' thứ hai cho biết không bị hư hại khi chịu các tia nước áp suất cao.



 FP-P015
 Size   Connector  Spec Material
1/2"
Male Thread

BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread

BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Fusion ISO  PPH / PVDF
Socket Fusion ISO PPH / PVDF
 FP-P020
 Size   Connector   Spec Material
3/4"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF

Socket
CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Fusion  ISO PPH / PVDF
Socket Fusion ISO PPH / PVDF
FP-P025
 Size    Connector  Spec Material
1"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
 Butt Fusion ISO  PPH / PVDF
Socket Fusion ISO  PPH / PVDF
FP-PO32
 Size    Connector  Spec Material
1-1/4"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Fusion ISO  PPH / PVDF
Socket Fusion ISO PPH / PVDF
 FP-P040
  Size     Connector  Spec  Material
1-1/2"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Fusion  ISO PPH / PVDF
Socket Fusion ISO  PPH / PVDF
FP-P050
 Size   Connector   Spec  Material
2"
Male Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Female Thread BSPT UPVC / PVDF
NPT UPVC / PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Fusion ISO  PPH / PVDF
 Socket Fusion ISO PPH / PVDF
flange JIS 10K  UPVC

FP-P065
 Size   Connector   Spec    Material
2-1/2"
 Butt Fusion ISO    PPH / PVDF
 Socket Fusion ISO    PPH / PVDF
Socket CNS   UPVC
JIS   UPVC
ANS   UPVC
DIN   UPVC
 flange JIS 10K     UPVC

⚠Hướng dẫn an toàn:
1. Sau khi hết hạn bảo hành, các linh kiện điện tử của sản phẩm có thể bị lão hóa do thời gian và môi trường hoạt động. Khi sử dụng lâu dài, vui lòng thay thế sản phẩm mới tùy theo tình trạng của sản phẩm.
2. Không vận hành sản phẩm với đèn nền LCD màu Cam hoặc Đỏ trong thời gian dài. Có thể gây hư hỏng sản phẩm và tổn thất liên quan.

Điều kiện và Miễn trừ trách nhiệm:
ĐIỀU KIỆN: Thiết bị do LORRIC bán không được dự định sử dụng, và cũng không nên được sử dụng:
(1) Là một "Thành phần Cơ bản" theo 10 CFR 21 (NRC), trong hoặc với bất kỳ công trình hay hoạt động hạt nhân nào; hoặc (2) Trong các ứng dụng y tế hoặc trên con người. Nếu sản phẩm được sử dụng trong hoặc với công trình hạt nhân, ứng dụng y tế, trên con người, hoặc bị lạm dụng, LORRIC không chịu trách nhiệm như đã nêu trong ngôn ngữ BẢO HÀNH/ MIỄN TRỪ TRÁCH NHIỆM của chúng tôi, và ngoài ra, người mua sẽ bồi thường và giữ cho LORRIC không chịu trách nhiệm về bất kỳ tổn thất hoặc thiệt hại nào phát sinh từ việc sử dụng sản phẩm theo cách đó.

MIỄN TRỪ TRÁCH NHIỆM: Xin lưu ý rằng các trường từ hoặc từ dư có thể gây nhiễu lưu lượng kế, dẫn đến hư hỏng nếu được sử dụng gần vị trí lắp đặt. Người mua phải xác định tính phù hợp của sản phẩm cho mục đích sử dụng mong muốn và tự chịu mọi rủi ro liên quan. LORRIC không chịu trách nhiệm hoặc nghĩa vụ đối với bất kỳ thiếu sót hoặc lỗi nào liên quan đến việc sử dụng sản phẩm của mình.

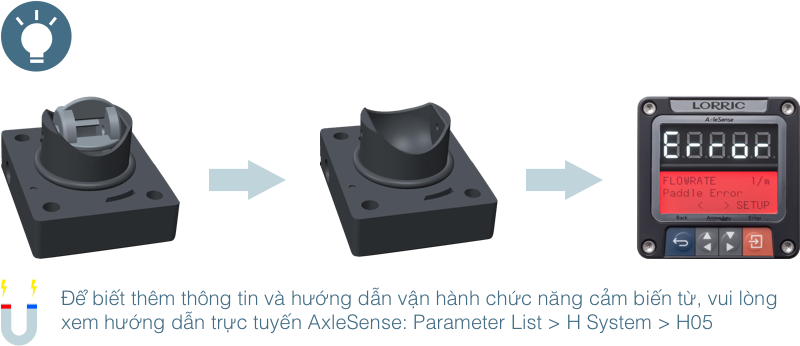

Hệ thống cảnh báo để phát hiện hư hỏng hoặc mất cánh quạt nhằm hỗ trợ người vận hành tại chỗ tìm ra nguyên nhân gây bất thường thiết bị. Do có rất nhiều biến số liên quan đến hoạt động tại chỗ và trường từ từ các thiết bị khác, chức năng cảnh báo có thể không hoạt động chính xác. Vui lòng không sử dụng chức năng cảnh báo làm nguồn duy nhất để giám sát hệ thống lưu lượng của bạn. Vui lòng liên hệ với LORRIC để được hỗ trợ thêm.

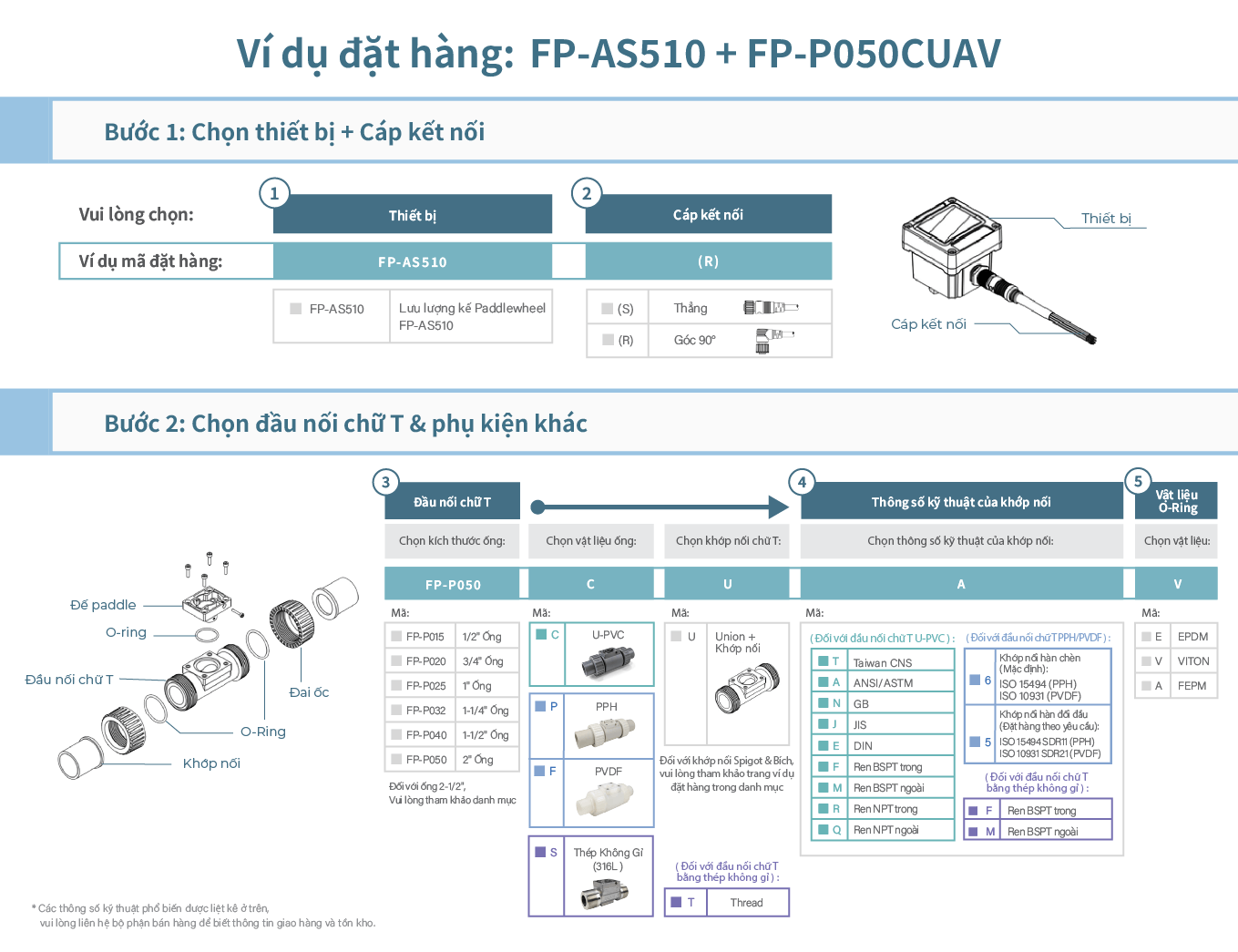

Please place your order according below information.

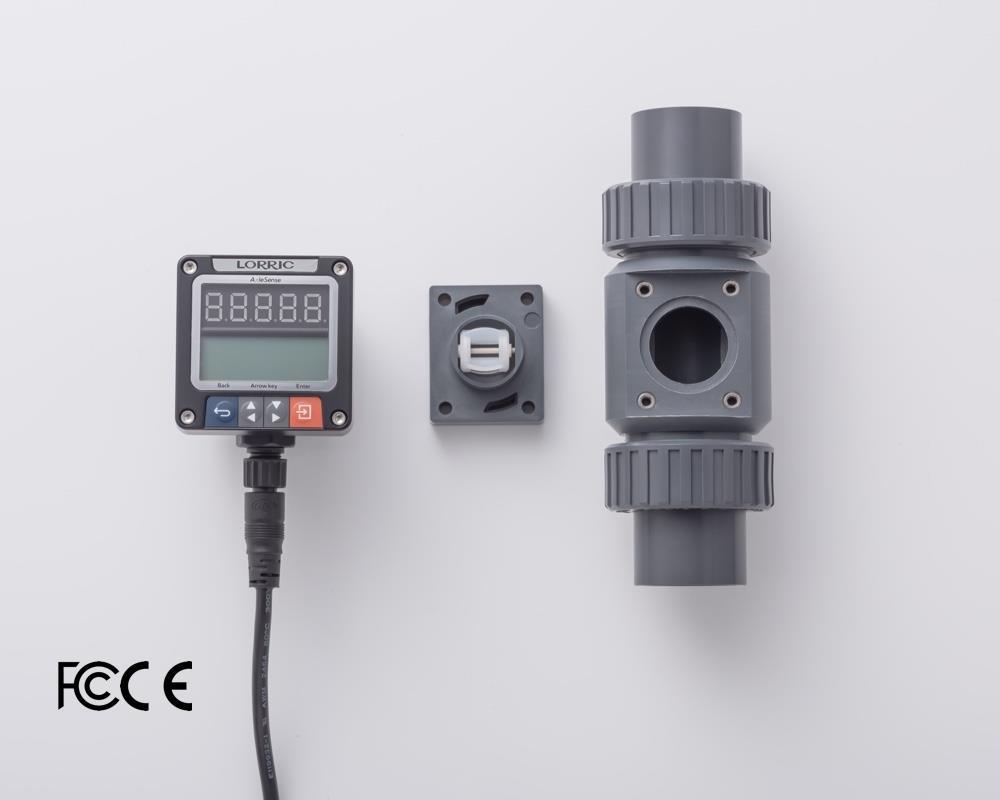

  • Paddle wheel flowmeter contains: Device, Paddle set, T-connector. Users need to check the material and size of the T-connector and paddle set. •  Please refer to following order example for placing order to LORRIC.
  • Please refer to following order example for placing order to LORRIC.
  • T-connector + paddle set (T-connector is generally shipped with a paddle set.)

Order example and corresponding description of paddle wheel flowmeter
Serial Number
Description
FP-P020CSJV 3/4" UPVC T-connector JIS Spigot fitting,Viton oring + UPVC paddle base,PVDF paddle,Viton oring + FP-W010CFV
FP-P050CUTV
2" UPVC T-connector Union Taiwan CNS fitting,Viton oring + UPVC paddle base,PVDF paddle,Viton oring + FP-W010CFV
FP-P020CUEE
3/4" UPVC T-connector Union DIN fitting,EPDM oring + UPVC paddle base,PVDF paddle,EPDM oring + FP-W010CFE



Size

UPVC pipe - union diameter size(mm)

A B C D E F G H
½" 164 100 27.6 36 62.3 46.2 115.7 86.2
¾"
168 100 32.6 41.9 62.3 50.5 115.7 &85.7
1"
168 100 40.6 50 62.3 60 115.7 85.7
1¼"
210 114 50.2 59.6 65 75.6 127 89.2
1½"
218 120 56 65.7 70 83 134 92.5
2"
269.5 133.3 72 81 81 99.7 148.8 99
UPVC pipe - spigot pipe diameter size(mm)

A B C D E F
2½" 160 70 76 92 106.5 152.5

Device size(mm)
I
63 63
Connector (mm)
K L
47.8 30.0
