FP-AS510 蹼輪式流量計 AxleSense軸感應專利

台灣研發製造葉輪式電子流量計, 獲台美多國專利AxleSense軸感應技術, 30倍訊號輸出, 大幅提高精準度, 量程較它牌高出2倍, 可偵測葉輪消失造成的零流量問題, 大燈號與大螢幕便於現場管理

適用管徑：	DN15-65 (½" 到 2-½")
流體溫度：	0~50°C (32~122°F)
	更⾼溫請⽤PPH, PVDF, SS316L不鏽鋼
測量流體：	清水、油或含少量雜質 (<1%) 的化學品
量測精度：	±2.5% OR
防水防塵：	IP66等級
供電電源：	DC 12V to 36V 100mA
顯示流量：	瞬時流量、累積流量
輸入輸出：	類比輸出自帶電 16位元 4-20mA
	Modbus RTU RS485
	二線式光耦開關訊號(兼容NPN/PNP)

蹼輪式流量計

蹼輪式電子流量計是一種利用流體推動葉片旋轉測量流量的裝置，旋轉速度與流量成比例關係。蹼輪流量計適合於低粘度液體如水、油和化學液體的測量，特點是精度適中、反應迅速，安裝和維護簡單。由於流量計直接接觸液體，需定期清潔和檢查。

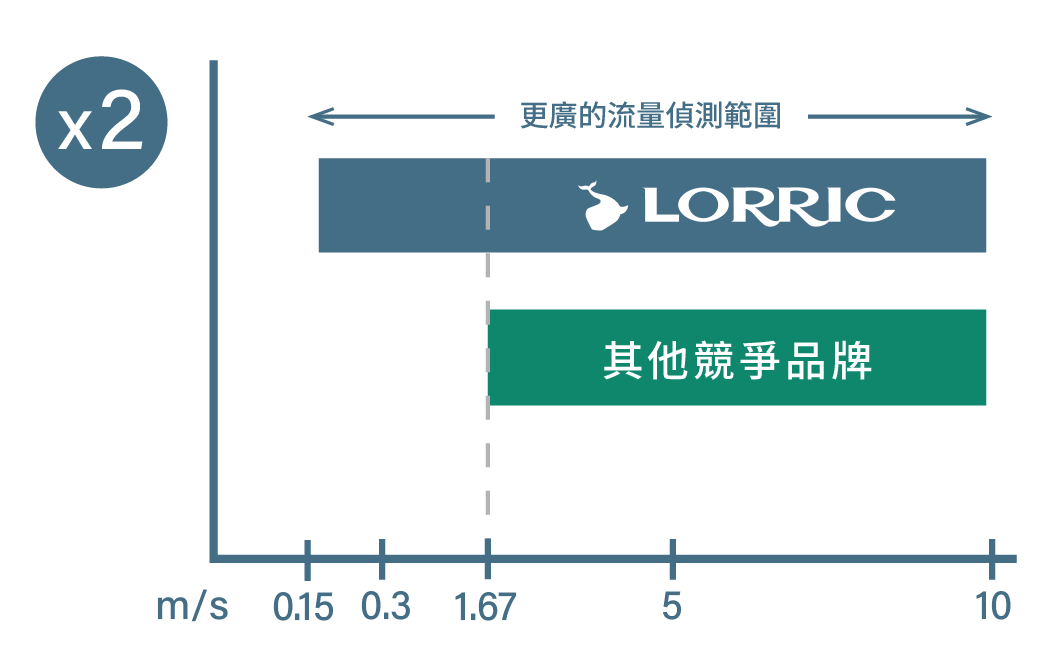

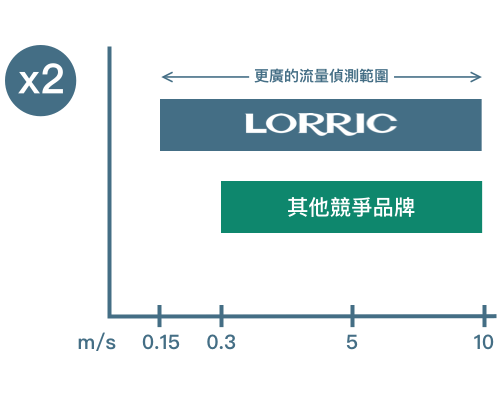

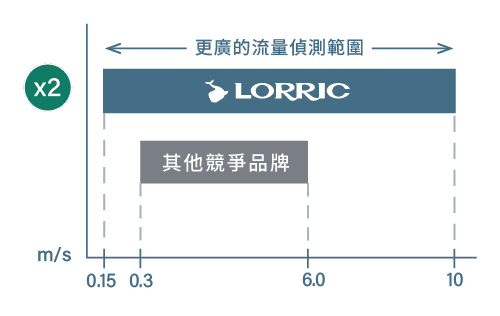

偵測範圍更廣

傳統蹼輪式流量計在管內液體低流速時，流量感測有著極大誤差甚至偵測不到。而 LORRIC 研發的 AxleSense 軸感應技術不僅提升了蹼輪式流量計測量準確度也提升了低流速的測量能力，量測範圍從0.15 m/s 至 10 m/s，是其他競爭品牌的兩倍。

雙向流偵測

AxleSense專利技術能夠量測葉輪的轉動方向，實現雙向流量偵測，突破了其他品牌蹼輪使用霍爾效應時僅能感應葉輪轉動卻無法區分轉動方向的局限。這項技術還能提供蹼輪式流量計流體流動方向資訊、正/負/淨流量計算，以及14天的每日累積歷史記錄，優化操作流程，提升現場管理效率。

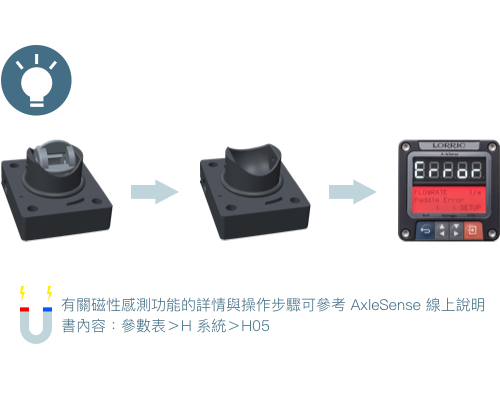

智能偵測葉片異常

FP-AS蹼輪式流量計即時智能偵測葉片異常，提供明確的葉片異常資訊，對於導入工業 4.0 的使用者，詳細異常資訊與工廠管理系統整合，能快速排除流量異常的問題。此外搭配內置磁性感測功能，可定期自行檢測蹼輪磁力衰減情況。透過數值監控和定期更換機制，確保流量監測的持續準確性。

高品質切削級三通管，堅固、穩定、無漏液

將押出棒材，以車削方式，製成耐用的三通管，尺寸穩定可靠，管壁平滑無波浪狀，可使擾動降低，量測精度較高。車削押出的塑料，強度較射出品更高，更沒有包封、短射及結合線。

一般技術以塑膠射出製作，因熔化的塑膠會被壓縮成形，愈厚的部分收縮愈大，造成管壁表面不平整，並呈現波浪狀，導致管路截面積不一致及流體不穩定，進一步影響計算結果並容易滲漏。另外，射出品常見的包封、短射及必然存在的結合線都是結構上較弱處，在長期使用上容易從這些位置損壞。

LCD/LED雙螢幕輕鬆掌握流量與設備現況

高亮度LED大螢幕：遠距離輕鬆讀取遠流量數字。
LCD螢幕背光三色警示大燈號：可視化管理流量計正常操作與異常情況

螢幕可根據垂直或水平配管轉換方向

蹼輪式流量計可以垂直或水平測量流量，LORRIC的蹼輪流量計主機，可以根據配管方向調整螢幕觀視方向，方便不同配管情境之流量監測之用。
了解更多：蹼輪流量計安裝資訊

內建RS485等共三種通訊模式

支援三種通訊模式：16位元自帶電 4-20mA 類比輸出、Modbus RTU RS485、及兼容 NPN/PNP 的二線式光耦開關訊號。內建的通訊模式無需額外添購模組，為客戶提供產品便利性以及節省成本。
了解更多：
• 什麼是類比電流輸出
• 什麼是RS485
• 什麼是開關訊號

脈衝 Pulse 2.0 技術

傳統脈衝輸出(Pulse output)在全部量程中均以相同Ｋ值計算，所以誤差較大，例如傳統蹼輪流量計在DN15的管路，輪子每轉90度輸出一個訊號，但是全部量程不論流速高低都使用相同Ｋ值，都是106.55個脈衝等於1L。
LORRIC蹼輪式流量計獨家提供脈衝輸出2.0(Pulse 2.0)，利用AxleSense獨家技術計算流量後，可以設定每0.01L輸出一個脈衝，避免流速不同時都使用相同Ｋ值導致的誤差。

LORRIC 提供流量計校正服務

蹼輪式流量計經長久使用，可能會因為氣泡、沈澱物、管壁結垢、流體溫度和黏度變化等問題而導致量測準確度降低。LORRIC 提供流量計校正服務，技術團隊使用自主研發的校正軟體，並且經過TAF認證培訓和考試，確保校正報告的可追溯性。定期流量計校正能減少測量誤差並延長產品壽命，也幫助企業更好地履行其ESG責任，提升企業形象。
了解更多： LORRIC 流量計校正服務

與市面上其他原理流量計比較

	變面積式	一般蹼輪(葉輪)式	LORRIC蹼輪式流量計	電磁式	非侵入超音波式
管損	低	低	低	無	無
非破壞安裝	無	無	無	無	可
精確度	中	中	中高	最高	高
測雙向流	無	無	可	可	可
是否會堵塞	會阻塞	會阻塞	會阻塞	不阻塞	不阻塞
可測流體	氣液體	液體	液體	有導電率液體	液體（包含有機物）
價格	中小管徑最低價	中低價位價格隨管徑增加	中低價位價格隨管徑增加	高價位價格隨管徑增加	中價位價格不隨管徑增加

規格

	FP-P015		FP-P020	FP-P025	FP-P032	FP-P040	FP-P050	FP-P065
安裝⽅式	in-line (管段式)
適⽤管徑	d 20 (mm) DN 15 (mm) DN 1/2 (inch)	d 25 (mm) DN 20 (mm) DN 3/4 (inch)		d 32 (mm) DN 25 (mm) DN 1 (inch)	d 40 (mm) DN 32 (mm) DN 1-1/4 (inch)	d 50 (mm) DN 40 (mm) DN 1-1/2 (inch)	d 63 (mm) DN 50 (mm) DN 2 (inch)	d 76 (mm) DN 65 (mm) DN 2-1/2 (inch)
三通管材質	UPVC / PPH / PVDF (訂製) / 316L 不鏽鋼
蹼輪材質	PVDF 或 PPH 包覆磁鐵 + 精密陶磁軸承及主軸
適⽤流體	各種液體，雜質 (<1%)
適⽤流體最⼤動黏度	300cSt **
管內流體最⾼⼯作溫度	UPVC ：0~45°C (32~122°F) PPH： 0-80 PVDF：0-100 ss316L：0-100 **
主機⼯作環境溫度	-10~60°C (14~140°F)
流速範圍	± 0.3~10 m/s，可延伸至 ±0.15~10 m/s (註：最小流速值因個別型號流場因素而略有差異)
流量範圍	1.8-120.6 LPM		2.9-188.5 LPM	4.4-294.5 LPM	6.8-452.9 LPM	11.3-754.0 LPM	18.4-1225.7 LPM	32.7-2179.0 LPM
流量範圍	0.47-28.4 gpm		0.83-49.86 gpm	1.35-80.81 gpm	2.33-139.86 gpm	3.17-190.36 gpm	5.23-313.77 gpm	8.77-526.29 gpm
語⾔	英⽂、繁簡中 (其它可訂製)
單位	公制 - 米、立⽅米、公升時間 - 秒、分鐘、⼩時、天英制 - 呎、立⽅呎、UK gallon、US gallon
顯⽰方式	雙螢幕顯示：5位數 LED + 3色背光 3⾏16字元 LCD
顯⽰更新週期	0.5s、1s
顯⽰解析度	最大解析度0.0001 (最精細)
測量精度	±2.5% OR***
線性度	± 0.5 % FS (>0.3m/s)
再現性	± 0.4 %
供電需求	DC 12V to 36V 100mA
電源I/O連接器	M12 8 針連接器
輸入/輸出	類比輸出自帶電 16位元 4-20mA / Modbus RTU RS485 / 二線式光耦開關訊號 (附2米長訊號線)
消耗電流	200mA@12V 開機穩定工作時 (不計入通訊電流)
保護電路	電源反接保護、電源突波保護
防水等級	IP66 ****
暫態數據	瞬時流量、瞬時流速
累積數據	累計流量 (正流量\負流量\淨流量) 過去14日每日累計流量 (安裝日期電池後啟動日期功能)
顯示有效位數	LED 5位數 (顯示負號時為4位數) LCD 10位數 (外加正負號及小數點)
操作按鍵	4 鍵輕觸式按鍵
日期不斷電電池	CR2032

* 本機出廠以常溫水做校正。與水不同黏度的流體會導致校正值不準確，也可能會使最小及最大流速改變。
** 各材質工作溫度僅供參考，實際選型請按設計經驗挑選。
*** 量測精度係在實驗室以室溫25度C，清水測試的統計結果，因客戶使用環境可能會產生誤差。
****IP66 的IP是Ingress Protection的縮寫，IP等級是針對電氣設備外殼對異物侵入的防護等級，IP等級的格式為IPXX，其中XX為兩個阿拉伯數字，第一標記數字表示接觸保護和外來物保護等級，用來表示防塵，第二標記數字表示防水保護等級，數字越大表示其防護等級越佳。IP66 的第一個6表示：完全防止粉塵進入；第二個6表示：高壓潑水無傷害。

FP-P015
尺寸	接頭	規格	材質
1/2"
	外牙	BSPT	UPVC / PVDF
	外牙	NPT	UPVC / PVDF
	內牙	BSPT	UPVC / PVDF
	內牙	NPT	UPVC / PVDF
	插管	南亞	UPVC
		日規	UPVC
		美規	UPVC
		歐規	UPVC
	對悍	ISO	PPH / PVDF
	插悍	ISO	PPH / PVDF

FP-P020
尺寸	接頭	規格	材質
3/4"
	外牙	BSPT	UPVC / PVDF
	外牙	NPT	UPVC / PVDF
	內牙	BSPT	UPVC / PVDF
	內牙	NPT	UPVC / PVDF
	插管	南亞	UPVC
		日規	UPVC
		美規	UPVC
		歐規	UPVC
	對悍	ISO	PPH / PVDF
	插悍	ISO	PPH / PVDF

FP-P025
尺寸	接頭	規格	材質
1"
	外牙	BSPT	UPVC / PVDF
	外牙	NPT	UPVC / PVDF
	內牙	BSPT	UPVC / PVDF
	內牙	NPT	UPVC / PVDF
	插管	南亞	UPVC
		日規	UPVC
		美規	UPVC
		歐規	UPVC
	對悍	ISO	PPH / PVDF
	插悍	ISO	PPH / PVDF

FP-PO32
尺寸	接頭	規格	材質
1-1/4"
	外牙	BSPT	UPVC / PVDF
	外牙	NPT	UPVC / PVDF
	內牙	BSPT	UPVC / PVDF
	內牙	NPT	UPVC / PVDF
	插管	南亞	UPVC
		日規	UPVC
		美規	UPVC
		歐規	UPVC
	對悍	ISO	PPH / PVDF
	插悍	ISO	PPH / PVDF

FP-P040
尺寸	接頭	規格	材質
1-1/2"
	外牙	BSPT	UPVC / PVDF
	外牙	NPT	UPVC / PVDF
	內牙	BSPT	UPVC / PVDF
	內牙	NPT	UPVC / PVDF
	插管	南亞	UPVC
		日規	UPVC
		美規	UPVC
		歐規	UPVC
	對悍	ISO	PPH / PVDF
	插悍	ISO	PPH / PVDF

FP-P050
尺寸	接頭	規格	材質
2"
	外牙	BSPT	UPVC / PVDF
	外牙	NPT	UPVC / PVDF
	內牙	BSPT	UPVC / PVDF
	內牙	NPT	UPVC / PVDF
	插管	南亞	UPVC
		日規	UPVC
		美規	UPVC
		歐規	UPVC
	對悍	ISO	PPH / PVDF
	插悍	ISO	PPH / PVDF
	法蘭	JIS 10K	UPVC

FP-P065
尺寸	接頭	規格	材質
2-1/2"
	對悍	ISO	PPH / PVDF
	插悍	ISO	PPH / PVDF
	對接	南亞	UPVC
		日規	UPVC
		美規	UPVC
		歐規	UPVC
	法蘭	JIS 10K	UPVC

⚠安全規範：
1. 保固期過後，產品的電⼦元件會因時間、作業環境⽽老化，長期使⽤下，請使⽤者視產品的情況更換新品。
2. 請勿將產品長期操作在 LCD 背光呈現橘燈及紅燈狀態，以避免產品損壞並造成相關損失。

LORRIC 販售的設備不適⽤於以下⽤途：
1. 安裝於核能相關設施或作為核能相關活動之⽤。
2. 安裝於具針對⼈體施以醫療⾏為之設備且設備內之流體會在醫療⾏為過程中與⼈體任⼀部位接觸。
3. 其他未載明於⽤途內的⼀切不當⽤途。若使⽤者將購⾃於 LORRIC 的設備⽤於上述不當⽤途與⾏為，該使⽤⽅式所造成的任何後果，如：⼈員的傷害、其他設備的損害、LORRIC 售出設備的損害等，將無法歸責於 LORRIC，使⽤者需⾃⾏負責；若因使⽤者對 LORRIC 所售出的不當使⽤所造成 LORRIC 的權益與名譽受損，LORRIC 將保留對使⽤者求償的權利。

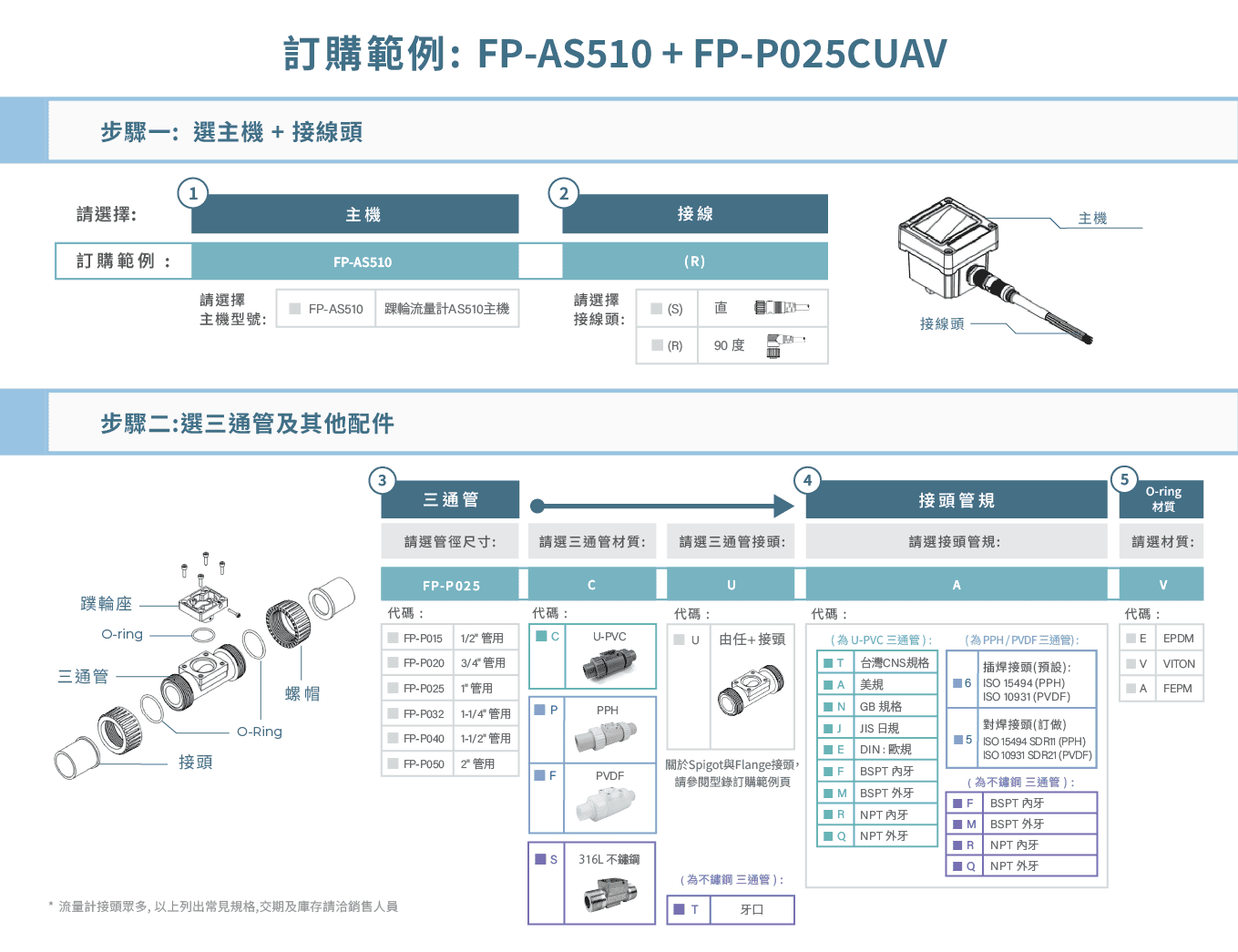

請根據以下資訊訂購您所需的流量計產品

蹼輪式流量計包含：主機、三通管、以及蹼輪組，三通管與蹼輪組需確認尺⼨與材質
請利⽤以下訂購範例的資訊提供⽅式與我們溝通與訂購您所需的蹼輪式流量計三通管與蹼輪組
三通管 + 蹼輪組 (三通管會與蹼輪組⼀同出貨)：

蹼輪流量計訂製範例與對應描述
型號	描述
FP-P020CSJV	3/4" UPVC 三通管日規 Spigot 接頭，Viton O-ring + UPVC 輪座，PVDF 蹼輪，Viton O-ring + FP-W010CFV
FP-P050CUTV	2" UPVC 三通管 Union 由任台規接頭，Viton O-ring + UPVC 輪座，PVDF 蹼輪，Viton O-ring + FP-W010CFV
FP-P020CUEE	3/4" UPVC 三通管 Union 由任歐規接頭，EPDM O-ring + UPVC 輪座，PVDF 蹼輪，EPDM O-ring + FP-W010CFE

尺寸

由令形式的 UPVC 三通管尺寸(mm)
	A	B	C	D	E	F	G	H
½"	164	100	27.6	36	62.3	46.2	115.7	86.2
¾"	168	100	32.6	41.9	62.3	50.5	115.7	&85.7
1"	168	100	40.6	50	62.3	60	115.7	85.7
1¼"	210	114	50.2	59.6	65	75.6	127	89.2
1½"	218	120	56	65.7	70	83	134	92.5
2"	269.5	133.3	72	81	81	99.7	148.8	99
