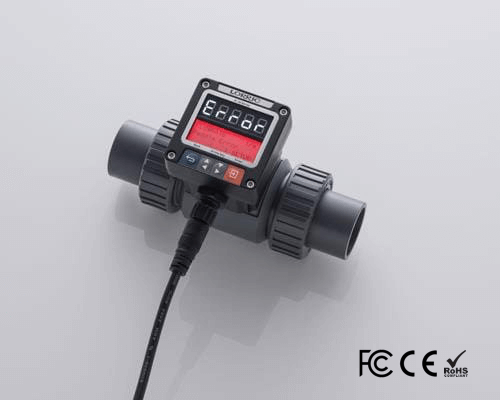

เครื่องวัดการไหลแบบใบพัด (Paddle Wheel Flow Meter)
เครื่องวัดการไหลแบบใบพัดทำงานโดยใช้ ของเหลวหมุนใบพัด โดย ความเร็วในการหมุนจะเป็นสัดส่วนโดยตรงกับอัตราการไหลของของเหลว เครื่องวัดประเภทนี้เหมาะสำหรับการวัดของเหลวที่มีความหนืดต่ำ เช่น น้ำ น้ำมัน และสารเคมี
จุดเด่นของเครื่องวัดแบบใบพัดคือ ความแม่นยำระดับปานกลาง ตอบสนองรวดเร็ว ติดตั้งและบำรุงรักษาได้ง่าย อย่างไรก็ตาม เนื่องจากใบพัดสัมผัสโดยตรงกับของเหลว จึง จำเป็นต้องทำความสะอาดและตรวจสอบเป็นประจำ เพื่อรักษาประสิทธิภาพในการวัด

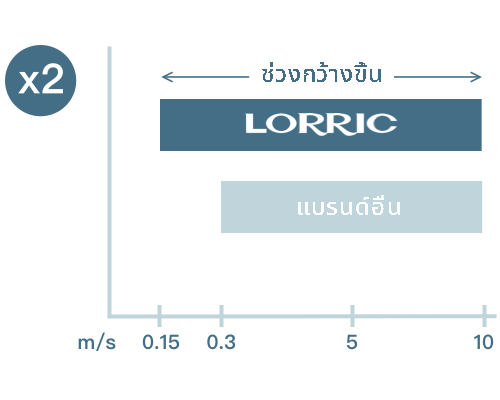

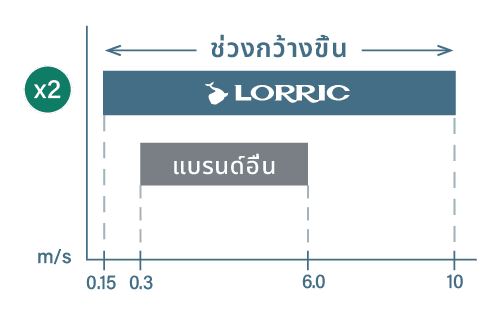

ช่วงการตรวจจับที่กว้างขึ้น
เครื่องวัดการไหลแบบใบพัดทั่วไปมัก มีข้อผิดพลาดสูง หรือ ไม่สามารถตรวจจับการไหลได้ที่อัตราการไหลต่ำ ในท่อ ลืมปัญหาเหล่านี้ไปได้เลยด้วย เทคโนโลยี AxleSense ของ LORRIC ที่ช่วย ยกระดับความแม่นยำในการวัดและเพิ่มช่วงการวัดให้กว้างขึ้น
ด้วยนวัตกรรมที่ล้ำสมัยของเรา คุณจะได้ การวัดที่แม่นยำและครอบคลุมยิ่งขึ้น โดยมีช่วงการวัดตั้งแต่ 0.15 m/s ถึง 10 m/s ซึ่ง กว้างกว่ายี่ห้ออื่นถึงสองเท่า ลดความกังวลเรื่องการอ่านค่าที่ผิดพลาดหรือการพลาดตรวจจับอัตราการไหลต่ำ

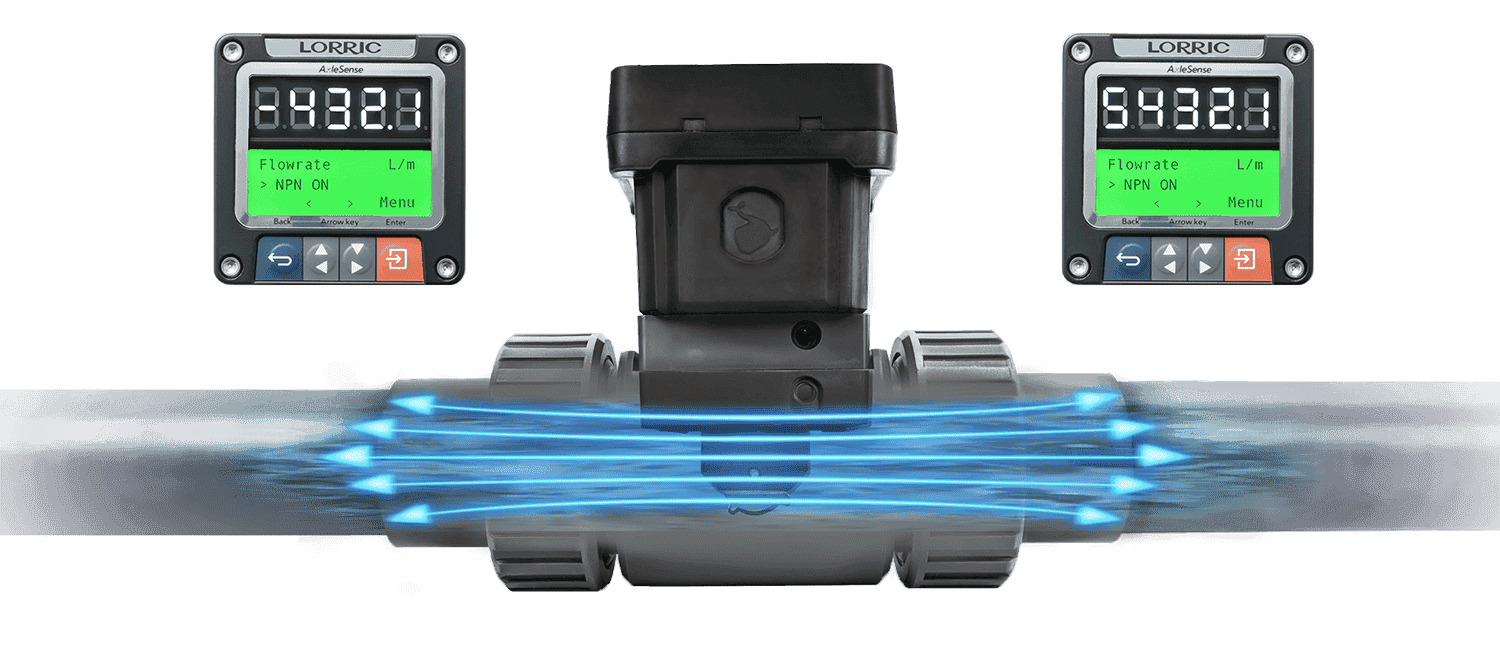

การตรวจจับการไหลแบบสองทิศทาง (Bi-Directional Flow Detection)

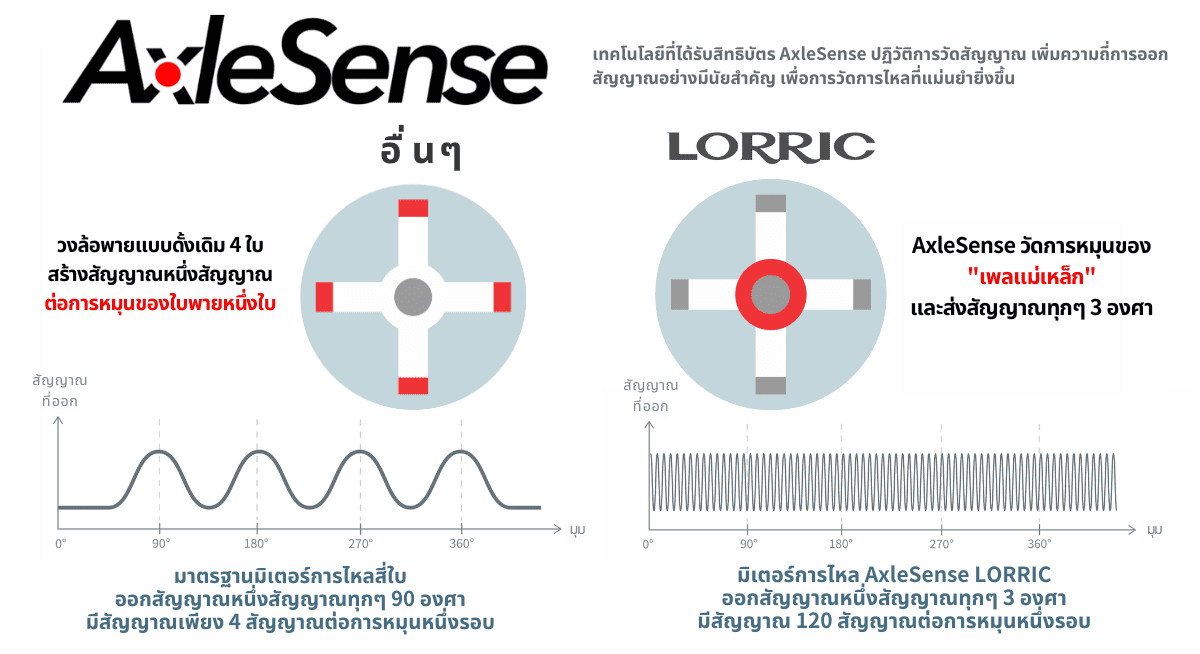

เทคโนโลยีที่จดสิทธิบัตร AxleSense ช่วยให้สามารถ ตรวจจับการไหลของของเหลวได้สองทิศทาง โดยการวัดทิศทางการหมุนของใบพัด ซึ่งแตกต่างจาก เซ็นเซอร์ Hall Effect ของแบรนด์อื่นที่สามารถตรวจจับการหมุนได้ แต่ ไม่สามารถระบุทิศทางการไหลของของเหลว
ด้วยเทคโนโลยีนี้ ผู้ใช้งานจะได้รับข้อมูลเกี่ยวกับ ทิศทางการไหลของของเหลว รวมถึงการคำนวณ อัตราการไหลบวก/ลบ และปริมาณการไหลสุทธิ พร้อมทั้ง บันทึกประวัติการสะสมรายวันย้อนหลัง 14 วัน เพื่อช่วย เพิ่มประสิทธิภาพในการดำเนินงาน และ ยกระดับการจัดการในสถานที่ได้อย่างมีประสิทธิภาพ

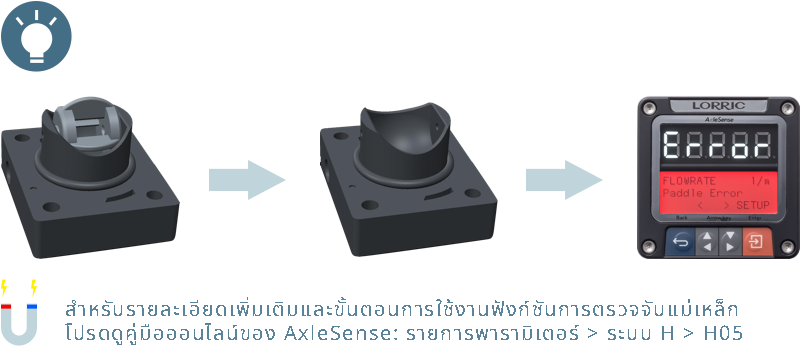

การตรวจจับอัจฉริยะแบบเรียลไทม์ (Real-Time Smart Detection)
ระบบตรวจจับอัจฉริยะสามารถ แจ้งเตือนความผิดปกติของใบพัดได้อย่างชัดเจน ซึ่งเป็น สิ่งจำเป็นสำหรับการผสานระบบกับ Industry 4.0 ช่วยแก้ไขปัญหาการไหลได้อย่างรวดเร็วโดย ซิงค์ข้อมูลกับระบบจัดการโรงงาน
ด้วย เซ็นเซอร์แม่เหล็กในตัว (Built-in Magnetic Sensing) ระบบสามารถตรวจสอบ ความแรงของแม่เหล็กในใบพัด เพื่อให้มั่นใจใน ความแม่นยำของการวัดการไหลที่สม่ำเสมอ ผ่านการ ตรวจสอบเป็นประจำและการเปลี่ยนชิ้นส่วนตามกำหนดเวลา

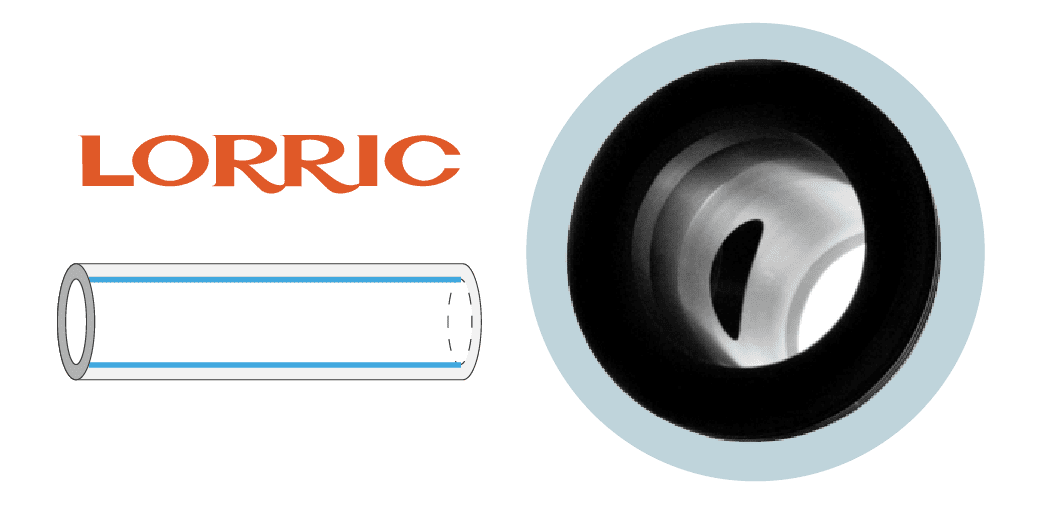

ข้อต่อท่อเกรดพรีเมียม: ทนทานและไร้ปัญหารั่วซึม
Experience the pinnacle of durability with LORRIC's precision-turned pipe fittings. Crafted from extruded rod material, these fittings offer unwavering size consistency and a flawless, wave-free inner surface. The result? Reduced disturbances and higher measurement precision. With superior strength compared to injection-molded alternatives, our machined plastic pipe fittings eliminate concerns like flash, short shots, and weld lines. Say goodbye to compromises and embrace the reliability and quality you deserve.
Traditional plastic injection molding methods often result in uneven surfaces and wave-like patterns on the inner walls of tee fittings. This is because the melted plastic is compressed, causing greater shrinkage in thicker areas. As a consequence, the pipe's cross-sectional area becomes inconsistent, leading to unstable fluid flow and inaccurate calculations. Additionally, injection-molded fittings are prone to issues like flash, short shots, and weak weld lines, making them more susceptible to damage over time. In contrast, LORRIC's tee fittings are manufactured using a different approach, ensuring smooth and reliable performance while overcoming the limitations of conventional techniques.
ข้อต่อท่อเกรดพรีเมียม: ทนทานและไร้ปัญหารั่วซึม

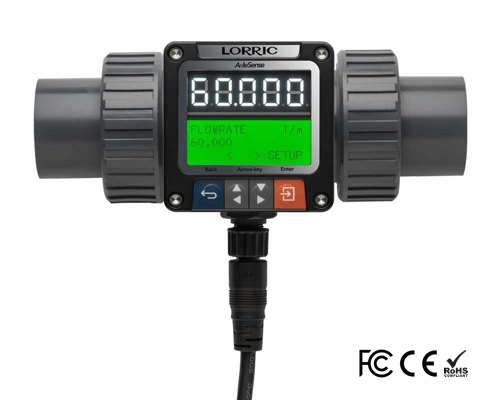

- หน้าจอ LED ขนาดใหญ่ความสว่างสูง ช่วยให้อ่านค่าการไหลจากระยะไกลได้อย่างง่ายดาย

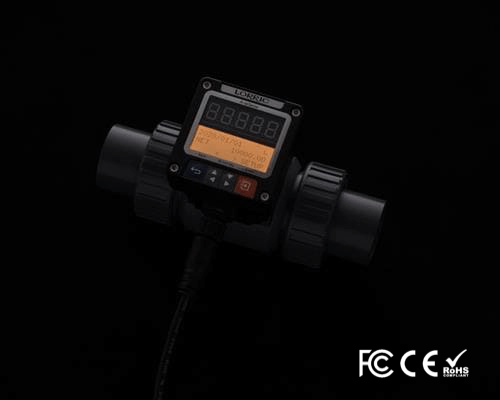

- ไฟแบ็คไลท์หน้าจอ LCD พร้อมสัญญาณไฟเตือนสามสี เพื่อการตรวจสอบสถานะการทำงานปกติและผิดปกติของเครื่องวัดการไหล

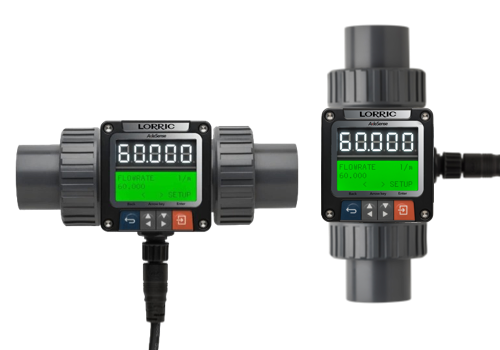

สามารถเปลี่ยนทิศทางของหน้าจอได้ตามท่อแนวตั้งหรือแนวนอน
ปรับทิศทางการมองเห็นของหน้าจอให้ตรงตามทิศทางของท่อ ซึ่งสะดวกสำหรับการตรวจสอบการไหลในสถานการณ์การท่อที่แตกต่างกัน
เรียนรู้เพิ่มเติม: วิธีการติดตั้งเครื่องวัดการไหลแบบใบพัด
หลายช่องทางการสื่อสาร
FU-ES รองรับโหมดการสื่อสารหลายประเภท เช่น เอาท์พุตอนาล็อกที่มีพลังงานในตัว 16-bit 4-20mA, Modbus RTU RS485, สัญญาณสวิทช์ไฟฟ้า 2 สาย (เข้ากันได้กับ NPN/PNP) โดยไม่จำเป็นต้องใช้โมดูลการสื่อสารเพิ่มเติม – เรามีทุกอย่างให้คุณแล้ว!
เรียนรู้เพิ่มเติม:
•เอาท์พุตอนาล็อกคืออะไร
•Modbus RTU RS485 คืออะไร
•สัญญาณสวิทช์คืออะไร

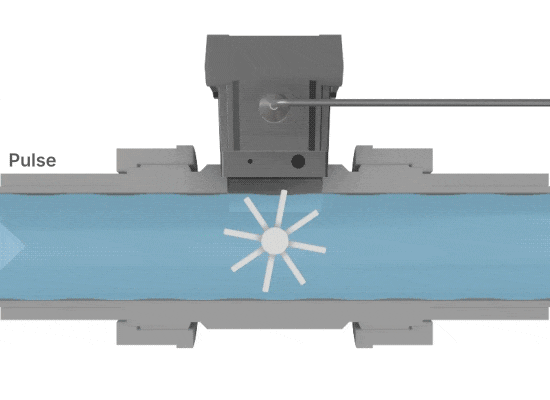

เทคโนโลยี Pulse 2.0
เครื่องวัดการไหลแบบใบพัดที่มี สัญญาณพัลส์แบบดั้งเดิม ใช้ ค่า K คงที่ ตลอดช่วงการวัด ซึ่งนำไปสู่ ความคลาดเคลื่อนที่สูงขึ้น โดยเฉพาะเมื่อ อัตราการไหลเปลี่ยนแปลง ยกตัวอย่างเช่น เครื่องวัดการไหลแบบใบพัดใน ท่อ DN15 จะ ส่งสัญญาณทุก 90 องศา โดยมีค่า 106.55 พัลส์เท่ากับ 1 ลิตร โดยไม่คำนึงถึงความเร็วของการไหล
เทคโนโลยี Pulse 2.0 ที่เป็นเอกสิทธิ์ของ LORRIC ซึ่งขับเคลื่อนด้วย AxleSense Technology สามารถ ส่งพัลส์ 1 ครั้งต่อทุกๆ 0.01 ลิตร โดยปรับค่าตาม ความเร็วการไหลที่แตกต่างกัน เพื่อลดข้อผิดพลาดและเพิ่มความแม่นยำในการวัด
การเปรียบเทียบกับฟลอว์มิเตอร์หลักประเภทอื่นในตลาด
|
ฟลอว์มิเตอร์ประเภทพื้นที่ผันแปร |
ฟลอว์มิเตอร์ประเภทกังหันใบพัด |
ฟลอว์มิเตอร์ประเภทกังหันใบพัดของ LORRIC |
ฟลอว์มิเตอร์แบบอิเล็กทรอมาคเนติก |
ฟลอว์มิเตอร์แบบอัลตราโซนิก |
| การสูญเสียในท่อ |
ต่ำ |
ต่ำ |
ต่ำ |
ไม่มี |
ไม่มี |
| การติดตั้งแบบไม่สัมผัสท่อ |
ไม่ |
ไม่ |
ไม่ |
ไม่ |
ใช่ |
| ความแม่นยำ |
กลาง |
กลาง |
กลาง |
สูง |
สูง |
| สามารถตรวจจับการไหลทิศทางตรงข้าม |
ไม่ |
ไม่ |
ใช่ |
ใช่ |
ใช่ |
| การอุดตัน |
อาจเกิดขึ้น |
อาจเกิดขึ้น |
อาจเกิดขึ้น |
ไม่เกิดขึ้น |
ไม่เกิดขึ้น |
| ของเหลวที่ใช้งานได้ |
อากาศ / ของเหลว |
ของเหลว |
ของเหลว |
ของเหลวที่เป็นสื่อนำไฟฟ้า |
ของเหลว |
| ค่าใช้จ่าย |
ราคาต่ำในท่อขนาดเล็ก ค่าใช้จ่ายเพิ่มขึ้นเมื่อขนาดท่อใหญ่ขึ้น |
ราคาต่ำ ค่าใช้จ่ายเพิ่มขึ้นเมื่อขนาดท่อใหญ่ขึ้น |
ราคาต่ำ ค่าใช้จ่ายเพิ่มขึ้นเมื่อขนาดท่อใหญ่ขึ้น |
ราคาสูง ค่าใช้จ่ายเพิ่มขึ้นเมื่อขนาดท่อใหญ่ขึ้น |
ราคากลาง ค่าใช้จ่ายไม่เพิ่มขึ้นตามขนาดท่อ |
* อุปกรณ์ได้รับการปรับเทียบด้วยน้ำที่อุณหภูมิห้องก่อนออกจากโรงงาน การใช้น้ำหล่อเย็นที่มีความหนืดต่างจากน้ำอาจทำให้ค่าการปรับเทียบไม่แม่นยำและอาจส่งผลกระทบต่ออัตราการไหลขั้นต่ำและสูงสุด
** ช่วงอุณหภูมิการทำงานสำหรับแต่ละวัสดุได้รับการให้เป็นข้อมูลอ้างอิง กรุณาใช้ประสบการณ์การออกแบบของท่านในการเลือกวัสดุสุดท้าย
*** ความแม่นยำในการวัดจะถูกกำหนดจากการทดสอบในห้องปฏิบัติการด้วยน้ำสะอาดที่อุณหภูมิห้องที่ควบคุมที่ 25 องศาเซลเซียส สภาพการใช้งานจริงอาจทำให้เกิดข้อผิดพลาด
**** IP66 หมายถึง 'Ingress Protection' ซึ่งแสดงถึงระดับการป้องกันที่เคสของอุปกรณ์ไฟฟ้ามีต่อการแทรกซึมของวัตถุต่างๆ รูปแบบการจัดอันดับ IP ประกอบด้วยสองหลักที่แสดงเป็น IPXX หลักตัวแรกแสดงถึงระดับการป้องกันจากวัตถุแข็ง โดยเฉพาะการต้านทานฝุ่น ขณะที่หลักตัวที่สองแสดงถึงระดับการป้องกันจากน้ำ การมีเลขที่สูงขึ้นหมายถึงการป้องกันที่ดีขึ้น ในกรณีของ IP66 ตัวเลข '6' แรกแสดงถึงการป้องกันฝุ่นได้เต็มที่ ขณะที่ตัวเลข '6' ที่สองหมายถึงการไม่มีความเสียหายจากน้ำที่มีความดันสูง
|
FP-P015 |
FP-P020 |
FP-P025 |
FP-P032 |
FP-P040 |
FP-P050 |
FP-P065 |
วิธีการติดตั้ง
|
ในไลน์
|
ขนาดท่อที่ใช้
|
d 20 (มม.)
DN 15
(มม.)
DN 1/2
(นิ้ว) |
d 25 (มม.)
DN 20
(มม.)
DN 3/4
(นิ้ว) |
d 32 (มม.)
DN 25
(มม.)
DN 1
(นิ้ว) |
d 40 (มม.)
DN 32
(มม.)
DN 1-1/4
(นิ้ว) |
d 50 (มม.)
DN 40
(มม.)
DN 1-1/2
(นิ้ว) |
d 63 (มม.)
DN 50
(มม.)
DN 2
(นิ้ว) |
d 76 (มม.)
DN 65
(มม.)
DN 2-1/2
(นิ้ว) |
วัสดุของ T-connector
|
UPVC / PPH / PVDF (ทำตามคำสั่ง)/ 316L สแตนเลส |
วัสดุของใบพาย
|
PVDF หรือ PPH พร้อมแม่เหล็กฝัง + แบริ่งเซรามิกและเพลา |
ของเหลวที่ใช้งาน
|
ของเหลวต่าง ๆ ที่มีสิ่งเจือปนต่ำ (<1%)
|
ความหนืดของของเหลวสูงสุดที่ใช้งาน
|
300cSt ** |
| อุณหภูมิของของเหลวในท่อ |
UPVC ：0~45°C (32~122°F)
PPH： 0-80
PVDF：0-100
ss316L：0-100 ** |
| อุณหภูมิในการทำงานของอุปกรณ์ |
-10~60°C (14~140°F)
|
| ช่วงความเร็ว |
± 0.3~10m/s สามารถขยายได้ถึง ± 0.15m ~ 10m/s
(โปรดทราบว่าค่าการไหลขั้นต่ำอาจแตกต่างไปเล็กน้อยตามปัจจัยการไหลของแต่ละรุ่น.) |
| ช่วงการไหล |
1.8-120.6
LPM |
2.9-188.5
LPM |
4.4-294.5
LPM |
6.8-452.9
LPM |
11.3-754.0
LPM |
18.4-1225.7
LPM |
32.7-2179.0
LPM |
0.47-28.4
gpm |
0.83-49.86
gpm |
1.35-80.81
gpm |
2.33-139.86
gpm |
3.17-190.36
gpm |
5.23-313.77
gpm |
8.77-526.29
gpm |
| ภาษา |
ภาษาอังกฤษ, ภาษาจีนดั้งเดิม, ภาษาจีนที่ง่ายขึ้น (อื่นๆ ปรับแต่งได้)
|
| หน่วย |
เมตริก: ลิตร, ลูกบาศก์เมตร, เมตร
เวลา: วินาที, นาที, ชั่วโมง, วัน
อิมเปอเรียล: ฟุต, ลูกบาศก์ฟุต, แกลลอน UK, แกลลอน US |
| การแสดงผล |
จอแสดงผลคู่: LED ขนาด 5 หลัก, จอ LCD 16x3 พร้อมไฟแบ็คไลท์ 3 สี |
| รอบการอัปเดตการแสดงผล |
0.5s、1s
|
| ความละเอียดของการแสดงผล |
ความละเอียดสูงสุด 0.0001 (ละเอียดที่สุด) |
| ความแม่นยำในการวัด |
±2.5% OR***
|
| ความเป็นเชิงเส้น |
± 0.5 % FS (>0.3m/s) |
การทำซ้ำได้
|
± 0.4 % |
แหล่งจ่ายไฟ
|
DC 12V ถึง 36V 100mA |
พอร์ตการเชื่อมต่อพลังงาน I/O
|
M12 8-pin connector (ยาว 2 เมตร)
|
| อินพุต/เอาต์พุต |
เอาต์พุตอนาล็อกที่มีการจ่ายพลังงานเอง 16-bit 4-20mA
Modbus RTU RS485
สัญญาณสวิตช์ไฟฟ้าออพโตคูปเปลอร์ 2 สาย (พร้อมสายสัญญาณยาว 2 เมตร) |
| กระแสที่ใช้ |
<200mA@12V เมื่อเริ่มต้นและทำงานอย่างเสถียร (ไม่รวมกระแสในการสื่อสาร) |
วงจรป้องกัน
|
การป้องกันการเชื่อมต่อพลังงานกลับ, การป้องกันการพุ่งกระแส |
ระดับกันน้ำ
|
IP66 **** |
| ข้อมูลชั่วคราว |
อัตราการไหลทันที, อัตราการไหลทันที
|
| ข้อมูลสะสม |
การสะสมปริมาณ (การไหลบวก\การไหลลบ\การไหลสุทธิ)
ปริมาณสะสมรายวันในช่วง 14 วันที่ผ่านมา (เปิดใช้ฟังก์ชันวันที่หลังจากติดตั้งแบตเตอรี่วันที่) |
ตัวเลขที่แสดง
|
ED 5 หลัก (4 หลักเมื่อเป็นค่าลบ)
LCD 10 หลัก (ไม่รวมสัญลักษณ์และจุดทศนิยม) |
| ปุ่มการทำงาน |
ปุ่มสัมผัส 4 ปุ่ม |
| แบตเตอรี่ฟังก์ชันปฏิทิน |
CR2032 |
| FP-P015 |
| Size |
Connector |
Spec |
Material |
| 1/2" |
Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P020 |
| Size |
Connector |
Spec |
Material |
| 3/4" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P025 |
| Size |
Connector |
Spec |
Material |
| 1" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-PO32 |
| Size |
Connector |
Spec |
Material |
| 1-1/4" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P040 |
| Size |
Connector |
Spec |
Material |
| 1-1/2" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P050 |
| Size |
Connector |
Spec |
Material |
| 2" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P065 |
| Size |
Connector |
Spec |
Material |
| 2-1/2" |
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| Socket |
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| flange |
UPVC |
⚠คำแนะนำด้านความปลอดภัย:
1. หลังจากหมดประกันแล้ว องค์ประกอบอิเล็กทรอนิกส์ของผลิตภัณฑ์จะเสื่อมสภาพเนื่องจากเวลาและสภาพแวดล้อมในการใช้งาน การใช้งานในระยะยาวโปรดเปลี่ยนผลิตภัณฑ์ใหม่ตามสภาพของผลิตภัณฑ์
2. ห้ามใช้งานผลิตภัณฑ์ในระหว่างที่ไฟ LCD Backlight เป็นสีส้ม หรือแดงเป็นเวลานาน อาจทำให้ผลิตภัณฑ์เสียหายและเกิดความสูญเสียที่เกี่ยวข้อง
เงื่อนไขและการปฏิเสธความรับผิด:
เงื่อนไข: อุปกรณ์ที่ขายโดย LORRIC ไม่ได้ตั้งใจให้ใช้งาน และไม่ควรใช้:
(1) เป็น "ส่วนประกอบพื้นฐาน" ตามมาตรา 10 CFR 21 (NRC) ที่ใช้ในหรือติดตั้งกับกิจกรรมหรือสถานที่นิวเคลียร์ใดๆ; หรือ (2) ในการใช้งานทางการแพทย์หรือใช้งานกับมนุษย์ หากมีการใช้ผลิตภัณฑ์ในหรือติดตั้งกับกิจกรรมหรือติดตั้งนิวเคลียร์ การใช้งานทางการแพทย์หรือกับมนุษย์ หรือการใช้งานผิดวิธี LORRIC จะไม่รับผิดชอบตามเงื่อนไขการรับประกัน/การปฏิเสธความรับผิดพื้นฐาน และเพิ่มเติมจากนั้นผู้ซื้อจะต้องชดใช้ค่าเสียหายให้กับ LORRIC และยกเว้นความรับผิดจากความเสียหายใดๆ ที่เกิดจากการใช้งานผลิตภัณฑ์ในลักษณะดังกล่าว
การปฏิเสธความรับผิด: โปรดทราบว่าฟิลด์แม่เหล็กหรือแม่เหล็กที่เหลืออาจทำให้เกิดการรบกวนกับเครื่องวัดการไหลซึ่งอาจทำให้เกิดความเสียหายได้หากใช้งานใกล้กับสถานที่ติดตั้ง ผู้ซื้อจะต้องตรวจสอบความเหมาะสมของผลิตภัณฑ์สำหรับการใช้งานที่ต้องการและยอมรับความเสี่ยงทั้งหมดที่เกี่ยวข้องกับการใช้งานนั้น LORRIC จะไม่รับผิดชอบหรือมีความรับผิดใดๆ สำหรับข้อผิดพลาดหรือการละเว้นใดๆ ที่เกี่ยวข้องกับการใช้งานผลิตภัณฑ์
สัญญาณเตือนที่ใช้ในการตรวจจับความเสียหายหรือการสูญเสียใบพัดมีจุดมุ่งหมายเพื่อช่วยผู้ปฏิบัติงาน vorไซต์ในการหาสาเหตุที่ทำให้เกิดความผิดปกติของอุปกรณ์ เนื่องจากมีตัวแปรหลายตัวที่เกี่ยวข้องกับการปฏิบัติงาน vorไซต์และฟิลด์แม่เหล็กที่มาจากอุปกรณ์อื่นๆ ฟังก์ชันสัญญาณเตือนอาจล้มเหลว โปรดอย่าพึ่งพาฟังก์ชันสัญญาณเตือนเพียงแหล่งเดียวในการตรวจสอบระบบการไหลของคุณ โปรดติดต่อ LORRIC เพื่อขอความช่วยเหลือที่ก้าวหน้ามากขึ้น

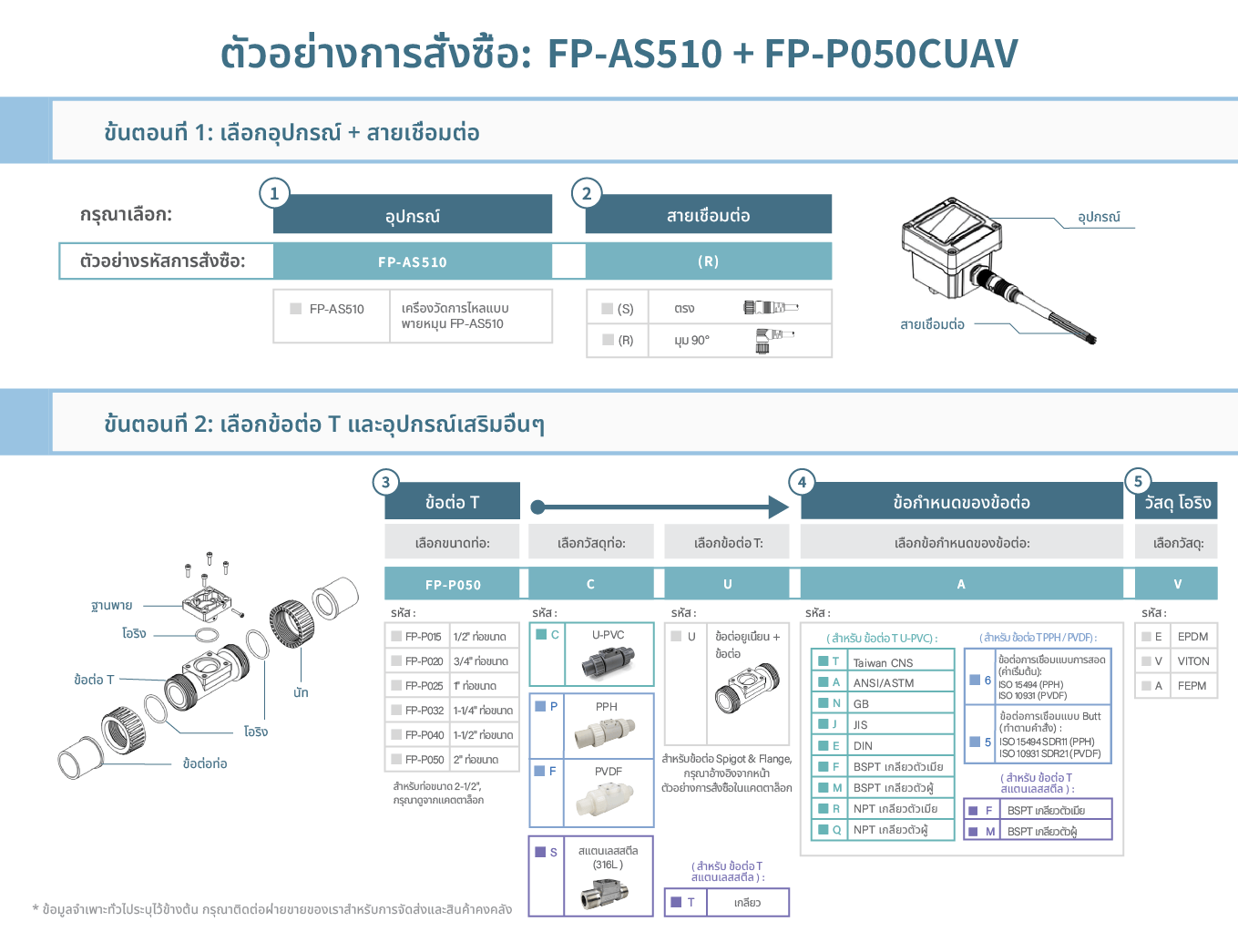

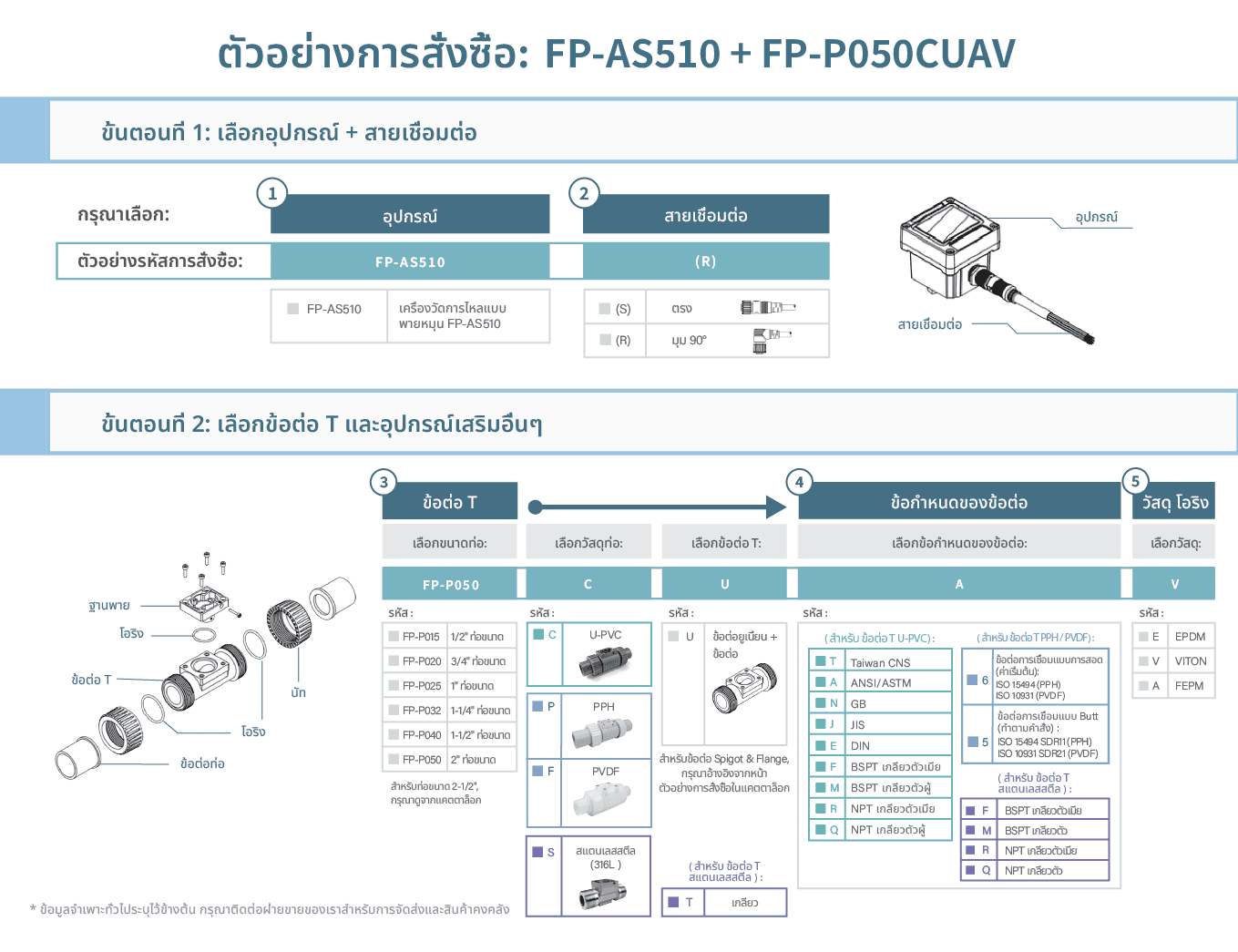

กรุณาสั่งซื้อสินค้าตามข้อมูลด้านล่างนี้
-

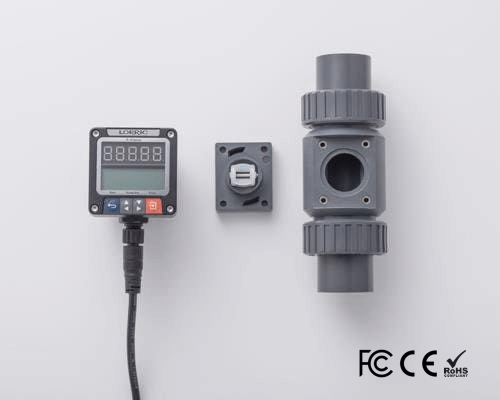

เครื่องมือวัดการไหลแบบพัดลมประกอบด้วย: อุปกรณ์, ชุดพัดลม, T-connector ผู้ใช้ต้องตรวจสอบวัสดุและขนาดของ T-connector และชุดพัดลม. • กรุณาดูตัวอย่างการสั่งซื้อด้านล่างเพื่อสั่งซื้อจาก LORRIC.
-
กรุณาดูตัวอย่างการสั่งซื้อด้านล่างเพื่อสั่งซื้อจาก LORRIC.
- T-connector + ชุดพัดลม (โดยทั่วไป T-connector จะถูกส่งพร้อมกับชุดพัดลม)
| ตัวอย่างการสั่งซื้อและคำอธิบายที่เกี่ยวข้องของเครื่องมือวัดการไหลแบบพัดลม |
หมายเลขซีเรียล
|
คำอธิบาย |
| FP-P020CSJV |
3/4" UPVC T-connector JIS Spigot fitting, Viton oring + UPVC paddle base, PVDF paddle, Viton oring + FP-W010CFV |
FP-P050CUTV
|
2" UPVC T-connector Union Taiwan CNS fitting, Viton oring + UPVC paddle base, PVDF paddle, Viton oring + FP-W010CFV
|
FP-P020CUEE
|
3/4" UPVC T-connector Union DIN fitting, EPDM oring + UPVC paddle base, PVDF paddle, EPDM oring + FP-W010CFE
|
ขนาด
| ท่อ UPVC - ขนาดเส้นผ่านศูนย์กลางข้อต่อยูเนียน (มม.) |
|
A |
B
|
C
|
D
|
E
|
F
|
G
|
H
|
| ½" |
164 |
100 |
27.6 |
36 |
62.3 |
46.2 |
115.7 |
86.2 |
¾"
|
168 |
100 |
32.6 |
41.9 |
62.3 |
50.5 |
115.7 |
&85.7 |
1"
|
168 |
100 |
40.6 |
50 |
62.3 |
60 |
115.7 |
85.7 |
1¼"
|
210 |
114 |
50.2 |
59.6 |
65 |
75.6 |
127 |
89.2 |
1½"
|
218 |
120 |
56 |
65.7 |
70 |
83 |
134 |
92.5 |
2"
|
269.5 |
133.3 |
72 |
81 |
81 |
99.7 |
148.8 |
99 |
| ท่อ UPVC - ขนาดเส้นผ่านศูนย์กลางท่อปลายเรียบ (มม.) |
|
A |
B
|
C
|
D
|
E
|
F
|
| 2½" |
160 |
70 |
76 |
92 |
106.5 |
152.5 |
| ขนาดอุปกรณ์ (มม.) |
| I |
J |
| 63 |
63 |

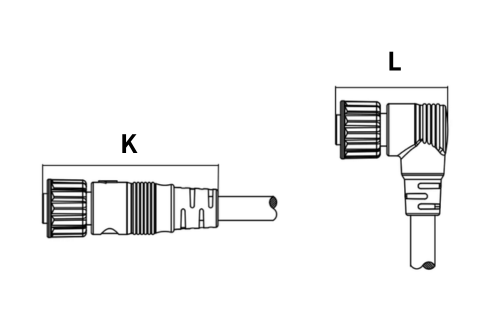

| ข้อต่อ (มม.) |
| K |
L |
| 47.8 |
30.0 |
การใช้งาน
แผงวงจรพิมพ์ (PCB)
เครื่องวัดการไหลในกระบวนการชุบไฟฟ้าและการกัด PCB ใช้ตรวจสอบการไหลของสารเคมีและของเหลวทำความสะอาด หัวฉีดควบคุมการเคลือบและการล้างสารเคมี
การบำบัดน้ำเสีย
เครื่องวัดการไหลช่วยตรวจสอบน้ำเข้า-ออก เพิ่มประสิทธิภาพและความแม่นยำในการบำบัดน้ำเสีย ขณะที่หัวฉีดพ่นสารเคมีในกระบวนการ เพื่อให้สอดคล้องกับมาตรฐานสิ่งแวดล้อม
น้ำบริสุทธิ์
เครื่องวัดการไหลตรวจสอบการใช้น้ำเพื่อควบคุมประสิทธิภาพ ส่วนหัวฉีดเพิ่มประสิทธิภาพการพ่นเพื่อลดต้นทุนบำบัดน้ำ
การล้างรถ
เครื่องวัดการไหลช่วยให้การล้างรถมีประสิทธิภาพมากขึ้นและลดการสิ้นเปลืองน้ำ ส่วนหัวฉีดช่วยกระจายน้ำอย่างสม่ำเสมอ เพิ่มประสิทธิภาพการทำความสะอาดพร้อมกับลดปริมาณการใช้น้ำ
ระบบปรับอากาศ
เครื่องวัดการไหลช่วยตรวจสอบและควบคุมการไหลของน้ำเย็นและน้ำร้อน โดยติดตามการใช้พลังงานของเครื่องทำความเย็น หัวฉีดช่วยปรับสมดุลการไหลของน้ำในระบบเหล่านี้เพื่อเพิ่มประสิทธิภาพ
สัมผัสพลังของ FP-AS510 ได้ใน 3 นาที!
