FU-ES EchoSense เครื่องวัดการไหลแบบอัลตราโซนิกชนิดรัดท่อ

เครื่องวัดอัตราการไหลแบบหนีบที่ผลิตในไต้หวันพร้อมเทคโนโลยีสิทธิบัตรสำหรับการตั้งค่าด้วยคลิกเดียว ติดตั้งบนท่อแบบหนีบได้อย่างง่ายดายใน 3 ขั้นตอนภายใน 3 นาที สร้างมาตรฐานใหม่ของความรวดเร็วและความสะดวกในตลาด

ขนาดท่อที่รองรับ：	1/2~3"
อุณหภูมิของของไหล：	0 ~ 85°C (ไม่มีน้ำแข็งเกาะผิว)
ของไหลที่รองรับ：	น้ำ น้ำมัน สารเคมี
ความแม่นยำในการวัด：	±3 % OR
	(ที่ 10% ถึง 100% ของ F.S.)
ระดับการกันน้ำ：	IP66
ความต้องการพลังงาน：	DC 12V ถึง 36V
อัตราการไหลที่แสดงผล：	อัตราการไหลทันที/รวม
อินพุต/เอาต์พุต：	เอาต์พุตแบบอนาล็อกพร้อม
	พลังงานในตัว 16-bit 4-20mA
	Modbus RTU RS485
	สัญญาณสวิตช์โฟโต้อิเล็กทริกแบบสองสาย (รองรับทั้ง NPN/PNP)

File download

Inquire now

เครื่องวัดการไหลแบบรัดท่อ

เครื่องวัดการไหลแบบอัลตราโซนิกชนิดรัดท่อทำการวัดโดยติดเซนเซอร์ทั้งสองด้านของท่อ โดยไม่ต้องตัดหรือหยุดการไหลของของไหลระหว่างการติดตั้ง เหมาะสำหรับสถานการณ์ที่ไม่สามารถหยุดการทำงานของระบบได้
วิธีการวัดแบบไม่สัมผัสนี้เหมาะสำหรับการวัดที่ปราศจากการปนเปื้อนในกระบวนการผลิตเซมิคอนดักเตอร์ การผลิตแผงวงจรพิมพ์ (PCB) และการบำบัดน้ำ ด้วยความแม่นยำที่คงที่ในทุกช่วงอัตราการไหลและความเป็นเชิงเส้นที่สูง

หลักการทำงานของ Time of Flight (TOF)

การคำนวณโดยใช้สูตร อัตราการไหล = พื้นที่หน้าตัด × ความเร็วของของไหล การวัดอัตราการไหลที่แม่นยำขึ้นอยู่กับการวัดความเร็วของของไหลอย่างถูกต้อง เครื่องวัดการไหลแบบอัลตราโซนิก FU-ES พร้อมเทคโนโลยี EchoSense คำนวณความเร็วโดยวัดความแตกต่างของเวลาที่คลื่นอัลตราโซนิกเดินทางตามทิศทางการไหลและย้อนกลับ (Time of Flight)
ตามภาพที่แสดง คลื่นอัลตราโซนิกจะเดินทางเร็วขึ้นเมื่อไปตามการไหล (A ไป B) และช้าลงเมื่อย้อนทิศทาง (B ไป A) เนื่องจากผลกระทบของของไหลที่มีต่อความเร็วคลื่น โดยการวัดความแตกต่างของเวลานี้จะช่วยคำนวณความเร็วของของไหล และเมื่อรวมกับพื้นที่หน้าตัดของท่อ จะสามารถคำนวณอัตราการไหลได้อย่างแม่นยำ
ดูเพิ่มเติมได้ที่: วิธีการคำนวณอัตราการไหล

ใช้งานได้กับของไหล วัสดุท่อ และขนาดท่อหลากหลาย

เครื่องวัดการไหลแบบอัลตราโซนิก EchoSense รองรับการใช้งานกับของไหลหลายประเภท เช่น น้ำ น้ำมัน และสารเคมี สามารถติดตั้งกับท่อที่ทำจากสเตนเลส PVC รวมถึง PP และ PVDF โดยรองรับขนาดท่อตั้งแต่ 1/2 นิ้ว ถึง 3 นิ้ว

บอกลาปัญหาเจลอัลตราโซนิกราคาแพง และประหยัดทั้งเวลาและค่าใช้จ่าย

แผ่นปะเก็นอัลตราโซนิกของ LORRIC เป็นทางเลือกที่สะดวกและคุ้มค่า ช่วยให้คุณไม่ต้องยุ่งยากกับการใช้เจลอัลตราโซนิกที่เลอะเทอะและสิ้นเปลือง

ตั้งค่าทั้งหมดได้ในคลิกเดียว

ด้วยเทคโนโลยี EchoSense คุณไม่ต้องกังวลเกี่ยวกับวัสดุท่อ เส้นผ่านศูนย์กลางภายในและภายนอก ความหนาท่อ ความเร็วของเสียงในของไหล การวางหัววัด หรือความซับซ้อนในการติดตั้งอีกต่อไป เพียงคลิกเดียว ทุกอย่างก็พร้อมใช้งาน ติดตั้งง่าย ไม่ยุ่งยาก!

การจับคู่ข้อมูลท่ออัตโนมัติ

เทคโนโลยี EchoSense มาพร้อมฐานข้อมูลสเปคท่อที่ใช้งานทั่วไป เช่น PVC, PP, PVDF และสเตนเลส หลังการติดตั้ง เพียงคลิกเดียว ระบบจะจับคู่ข้อมูลท่อที่ติดตั้งกับฐานข้อมูลโดยอัตโนมัติ ตั้งค่าวัสดุ เส้นผ่านศูนย์กลางภายนอก และความหนาของผนังท่อ ช่วยลดขั้นตอนการตั้งค่าแบบแมนนวล ลดข้อผิดพลาด และแก้ปัญหาการระบุสเปคท่อที่ไม่ชัดเจนในระบบแบบดั้งเดิม

ความแม่นยำในการวัดที่โดดเด่น

อัลกอริทึมเฉพาะของ LORRIC ช่วยรักษาความแม่นยำสูง ซึ่งได้รับการรับรองจาก TrigasFI ประเทศเยอรมนี ผลการทดสอบแสดงว่าเครื่องวัดการไหล **FU-ES** มีความแม่นยำ ±3.0% OR สำหรับช่วงการวัด 10%-100% ของสเกลเต็ม (F.S.) และ ±0.3% F.S. สำหรับช่วง 0%-10% ของสเกลเต็ม
สำหรับท่อ **DN25** ที่มีช่วงการวัด 3-300 LPM การอ่านค่า **100 LPM** (ช่วง 10%-100%) จะมีข้อผิดพลาด ±3.0% อยู่ในช่วง **97-103 LPM** และการอ่านค่า **20 LPM** (ช่วง 0%-10%) จะมีข้อผิดพลาด ±0.3% อยู่ในช่วง **19.91-20.09 LPM**

รองรับการเชื่อมต่อสื่อสารหลายรูปแบบ

FU-ES รองรับโหมดการสื่อสารหลากหลาย เช่น เอาต์พุตแบบแอนะล็อกด้วยสัญญาณ 4-20mA แบบ 16 บิตที่มีแหล่งจ่ายไฟในตัว, Modbus RTU RS485, และสัญญาณสวิตช์โฟโต้อิเล็กทริกแบบ 2 สาย (รองรับทั้ง NPN/PNP) ไม่จำเป็นต้องติดตั้งโมดูลสื่อสารเพิ่มเติม – เราจัดการให้คุณแล้ว!
เรียนรู้เพิ่มเติม:
•Analog Output คืออะไร
•Modbus RTU RS485 คืออะไร
•Switch Signal คืออะไร

ตรวจจับปัญหาได้ทันทีและอัจฉริยะด้วยเครื่องวัดการไหลแบบอัลตราโซนิกที่มีระบบตรวจจับสภาพแวดล้อมอัตโนมัติ

ยกระดับการตรวจสอบสภาพแวดล้อมอย่างชาญฉลาดด้วย EchoSense! อัลกอริทึมขั้นสูงของเรามอบข้อมูลแบบเรียลไทม์เกี่ยวกับปัญหาการติดตั้ง การอิ่มตัวของท่อ ฟองอากาศ สิ่งสกปรก และอื่น ๆ ดูแลสุขภาพของระบบท่อได้อย่างมั่นใจ และแก้ไขปัญหาได้ทันที!

หัววัดเคลื่อนตำแหน่ง

หัววัดเคลื่อนที่เนื่องจากปัญหาการติดตั้ง

ระดับของไหลต่ำและมีฟองอากาศมากเกินไป

ปัญหาสัญญาณเกิดจากระดับของไหลต่ำและฟองอากาศจำนวนมากในท่อ

สิ่งสกปรกมากเกินไป

ปัญหาสัญญาณเกิดจากสิ่งสกปรกจำนวนมากในท่อ

หน้าจอ LCD/LED คู่ สำหรับการตรวจสอบการไหลและสถานะอุปกรณ์ได้อย่างง่ายดาย

หน้าจอ LED ความสว่างสูง ขนาดใหญ่ ช่วยให้อ่านค่าการไหลได้ชัดเจนแม้ในระยะไกล
หน้าจอ LCD พร้อมไฟพื้นหลัง และสัญญาณไฟเตือนสามสี ช่วยตรวจสอบสถานะการทำงานของเครื่องวัดการไหล ทั้งในสภาวะปกติและผิดปกติ

ติดตั้งได้ทั้งแนวตั้งและแนวนอน

หน้าจอของเครื่องวัดการไหลแบบอัลตราโซนิก EchoSense ออกแบบเป็นรูปทรงสี่เหลี่ยม ทำให้สามารถติดตั้งได้ทั้งแนวตั้งและแนวนอน เพื่อตอบโจทย์การใช้งานที่หลากหลาย เมื่อต้องการเปลี่ยนมุมการติดตั้ง เพียงถอดสกรูทั้งสี่ด้าน หมุนหน้าจอ 90 องศา แล้วขันสกรูกลับเข้าไป หน้าจอจะแสดงผลตามการหมุนได้อย่างง่ายดาย

เพิ่มความทนทานต่อสารเคมีด้วยโครงสร้างภายนอกของเครื่องวัดการไหลที่ทำจากพลาสติกวิศวกรรม

สัมผัสประสิทธิภาพของ FU-ES! ตัวเครื่องผลิตจากพลาสติกวิศวกรรมที่แข็งแกร่ง เช่น Nylon, PPS และ PEEK โดดเด่นด้วยความแข็งแรงทนทาน ส่วนภายในเสริมด้วย สเตนเลส 304 เพื่อความแข็งแกร่งของโครงสร้าง พร้อมทั้งให้ความทนทานต่อสารเคมีและยืดอายุการใช้งาน

รางวัล Taiwan Excellence Award 2025 และ iF Design Award 2024

LORRIC ร่วมมือกับ CRE8 ในการพัฒนาเครื่องวัดการไหลแบบอัลตราโซนิก EchoSense ซึ่งได้รับรางวัล iF Design Award 2024 และ Taiwan Excellence Award 2025 รางวัลเหล่านี้สะท้อนถึงนวัตกรรม ฟังก์ชันการใช้งาน ความสวยงาม UX/UI และความยั่งยืนของผลิตภัณฑ์
➜ CRE8 ชนะรางวัล iF Design Award อีก 3 รางวัล
➜ iF Design Award LORRIC EchoSense Ultrasonic Flow Meter
➜ Taiwan Excellence FU-ES EchoSense

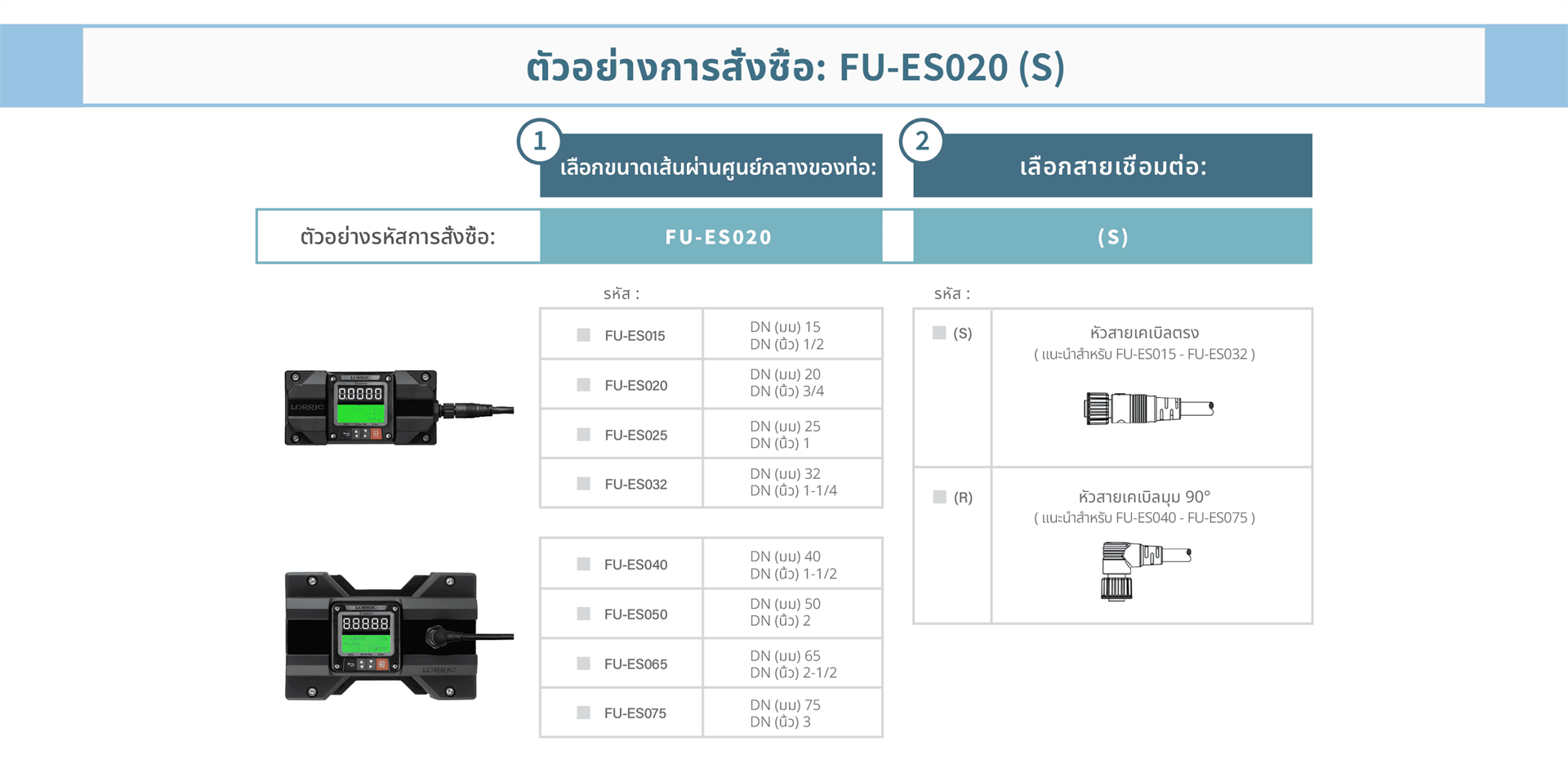

Spec

	FU-ES015	FU-ES020	FU-ES025	FU-ES032	FU-ES040	FU-ES050	FU-ES065	FU-ES075
Installation method	Outside the pipe (clamp-on type)
Applicable diameter	20-22 mm	25-27.2 mm	32-34 mm	38-42.16 mm	48-50 mm	60-63 mm	73-76.3 mm	88.9-90 mm
Applicable diameter	0.79-0.87 inch	0.83-0.87 inch	1.26-1.34 inch	1.5-1.66 inch	1.89-1.97 inch	2.36-2.48 inch	2.87-3 inch	3.5-3.54 inch
Applicable pipe material	Metal pipe, Plastic pipe (UPVC, PPH, PVDF)
Applicable fluid	Various liquids (no impurities or air bubbles)
Applicable fluid temperature	0 ~ 85°C (no ice on the piping surface)
Velocity range	±0.3 to 6.0 m/s recommended, ±0.1 to 10m/s measurable
Flow range	1.5-120 LPM	2-200 LPM	3-300 LPM	5-470 LPM	8-770 LPM	13-1320 LPM	22-1670 LPM	30-1870 LPM
Flow range	0.4-31.7 gpm	0.53-52.83 gpm	0.53-52.83 gpm	1.32-124.16 gpm	2.11-203.41 gpm	3.43-348.71 gpm	5.81-441.17 gpm	7.93-494 gpm
Language	English, Traditional and Simplified Chinese (others can be customized)
Units	Metric - Meters, Cubic Meters, Liters Time - Seconds, Minutes, Hours, Days Imperial - Feet, Cubic Feet, UK gallon, US gallon
Display mode	Dual screen display: 5-digit LED + 3-color backlight, 3-line 16-character LCD
Display update cycle	0.5s、1s
Measurement Accuracy	±3.0% RD at 10% to 100% of F.S. ±0.3% F.S. at 0% to 10% of F.S.*
Display resolution	Maximum resolution 0.0001 (finest)
Power demand	DC 12V to 36V
Power I/O Connector	M12 8-pin connector (2 meters long)
Input/Output	Analog output with self-powered 16-bit 4-20mA Modbus RTU RS485 Two-wire optocoupler switch signal (with 2 meters long signal line)
Consumption current	<200mA@12V when starting up and working stably (not included in the communication current)
Protection circuit	Power reverse connection protection, Power surge protection
Waterproof level	IP66**
Ambient temperature	-10 ~ 60°C (no freezing)
Relative humidity	35~ 85%RH (non-condensing)
Material	PPS+GF, PEEK, NBR, Silicon, PA66+GF, PC+GF, SS304, PMMA
Weight (g)	770	770	785	800	1390	1540	1580	1650

* The measurement accuracy is established in a controlled laboratory environment where the pipe and fluid conditions are set and the instrument is calibrated to zero before conducting tests at 25°C. Although statistical results are obtained under these conditions, there may be variances in accuracy when used in customer environments.
** Incorrect installation when rotating the screen by loosening the screws around it may affect the IP66 waterproof protection.

Size

FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032

Unit：mm

Model	A	B	C	D	E	F
FU-ES015	169.85	64	79	115	120.53	54
FU-ES020	169.85	64	79	115	124.02	54
FU-ES025	169.85	64	79	115	133.52	54
FU-ES032	169.85	64	79	115	143.02	54

FU-ES040 / FU-ES050 / FU-ES065 / FU-ES075

Unit：mm

Model	A	B	C	D	E	F
FU-ES040	184.90	64	125.22	164.12	53.50	69.50
FU-ES050	184.90	64	125.30	178.12	53.50	69.50
FU-ES065	184.90	64	126.87	193.12	53.50	69.50
FU-ES075	184.90	64	128.55	207.12	53.50	69.50
