蹼輪式流量計
蹼輪式電子流量計是一種利用流體推動葉片旋轉測量流量的裝置，旋轉速度與流量成比例關係。蹼輪流量計適合於低粘度液體如水、油和化學液體的測量，特點是精度適中、反應迅速，安裝和維護簡單。由於流量計直接接觸液體，需定期清潔和檢查。

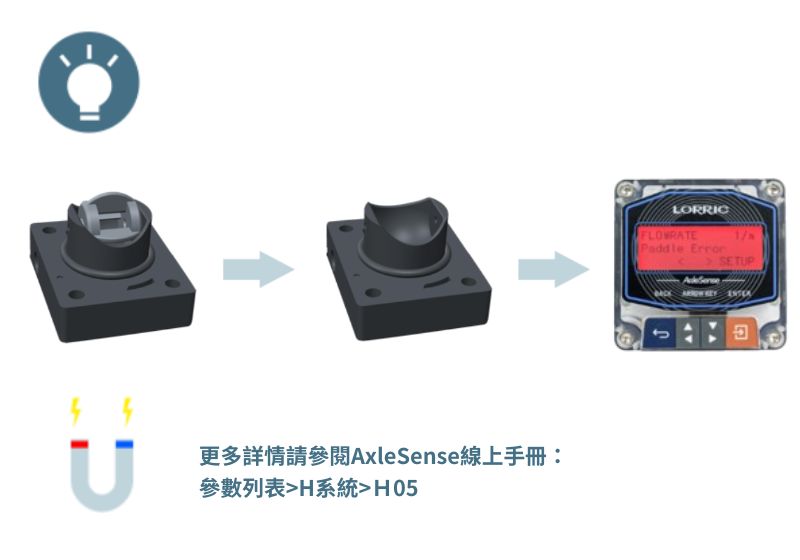

智能偵測葉片異常
FP-AS蹼輪式流量計即時智能偵測葉片異常，提供明確的葉片異常資訊，對於導入工業 4.0 的使用者，詳細異常資訊與工廠管理系統整合，能快速排除流量異常的問題。此外搭配內置磁性感測功能，可定期自行檢測蹼輪磁力衰減情況。透過數值監控和定期更換機制，確保流量監測的持續準確性。
高品質切削級三通管，堅固、穩定、無漏液
以車削加工押出棒材製成耐用三通管，尺寸穩定、管壁平滑，有效降低擾動並提升量測精度。車削塑料強度高於射出產品，無包封、短射及結合線。

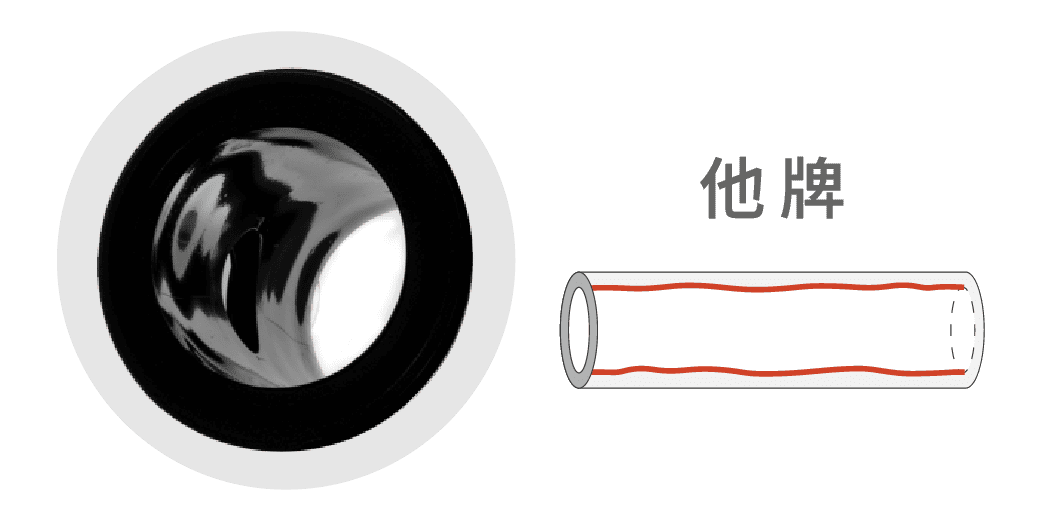

塑膠射出製程因材料壓縮成形，厚處收縮大，易造成管壁波浪狀、不平整，導致流體不穩、截面積不一致，影響計算並增加滲漏風險。此外，射出品常見的包封、短射及結合線為結構弱點，長期使用易損壞。
LCD/LED雙螢幕輕鬆掌握流量與設備現況
- 高亮度LED大螢幕：遠距離輕鬆讀取遠流量數字。
- LCD螢幕背光三色警示大燈號：可視化管理流量計正常操作與異常情況
螢幕可根據垂直或水平配管轉換方向
蹼輪式流量計可以垂直或水平測量流量，LORRIC的蹼輪流量計主機，可以根據配管方向調整螢幕觀視方向，方便不同配管情境之流量監測之用。
了解更多：蹼輪流量計安裝資訊

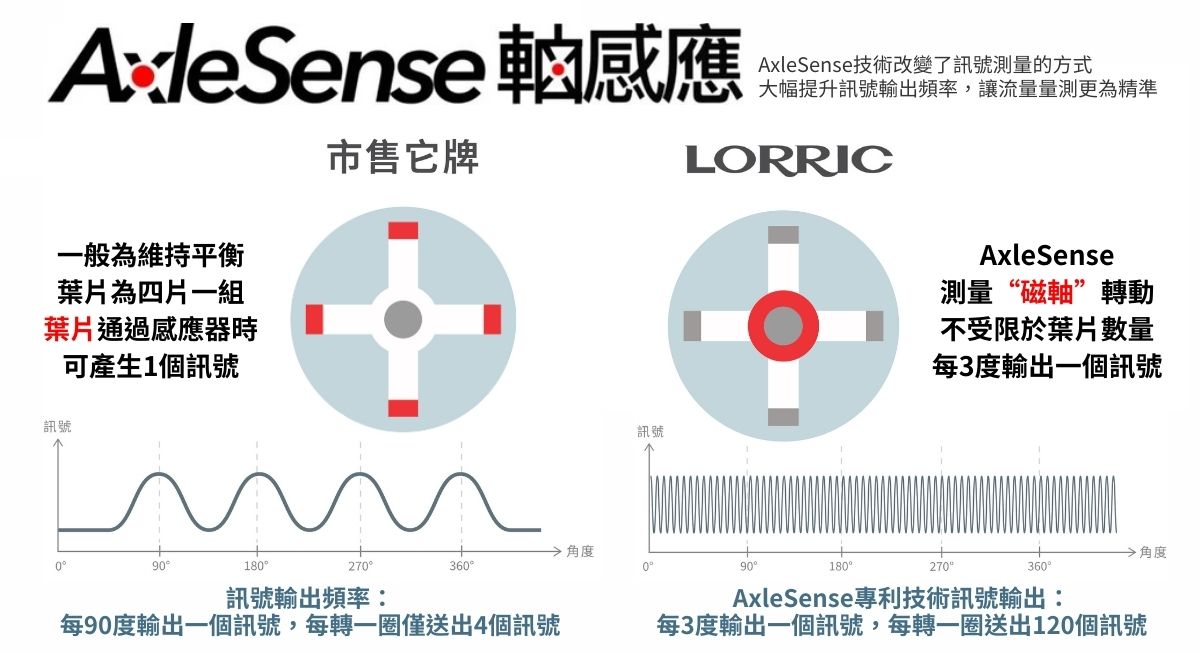

脈衝 Pulse 2.0 技術
傳統脈衝輸出(Pulse output)在全部量程中均以相同Ｋ值計算，所以誤差較大，例如傳統蹼輪流量計在DN15的管路，輪子每轉90度輸出一個訊號，但是全部量程不論流速高低都使用相同Ｋ值，都是106.55個脈衝等於1L。
LORRIC蹼輪式流量計獨家提供脈衝輸出2.0(Pulse 2.0)，利用AxleSense獨家技術計算流量後，可以設定每0.01L輸出一個脈衝，避免流速不同時都使用相同Ｋ值導致的誤差。

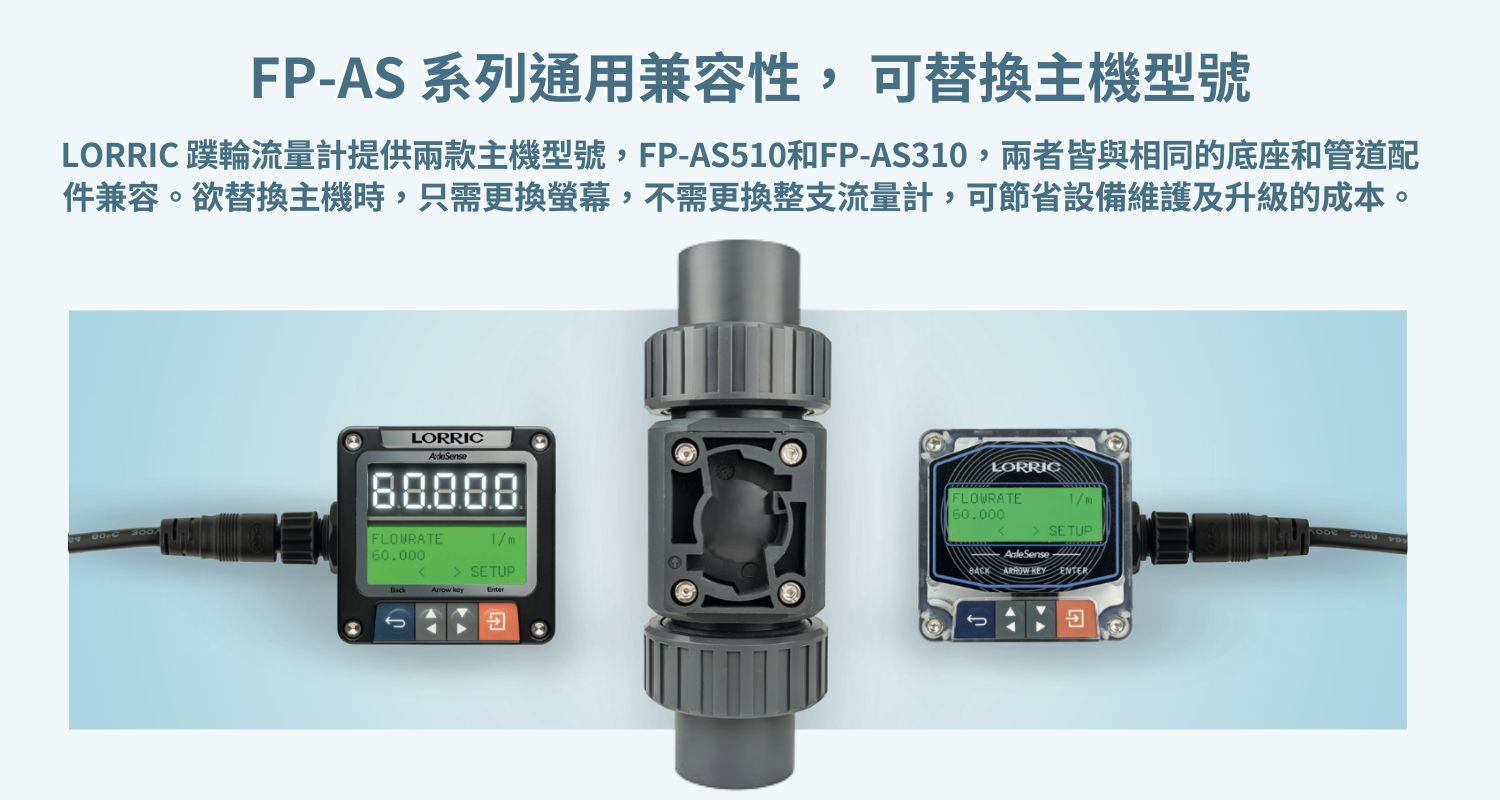

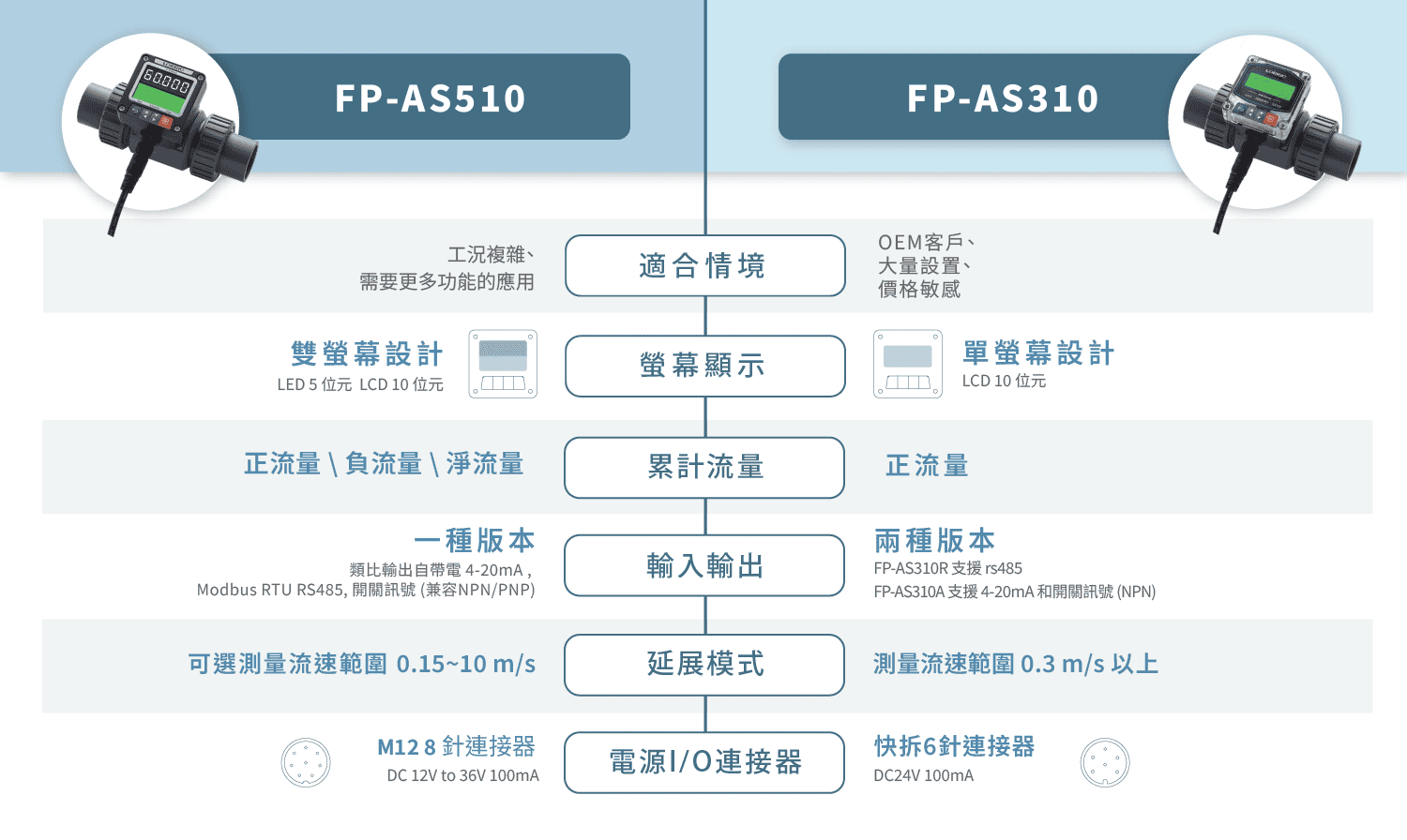

FP-AS Series
|
FP-P015 |
FP-P020 |
FP-P025 |
FP-P032 |
FP-P040 |
FP-P050 |
FP-P065 |
安裝⽅式
|
in-line (管段式)
|
| 適⽤管徑 |
d 20 (mm)
DN 15 (mm)
DN 1/2 (inch) |
d 25 (mm)
DN 20 (mm)
DN 3/4 (inch) |
d 32 (mm)
DN 25 (mm)
DN 1 (inch) |
d 40 (mm)
DN 32 (mm)
DN 1-1/4 (inch) |
d 50 (mm)
DN 40 (mm)
DN 1-1/2 (inch) |
d 63 (mm)
DN 50 (mm)
DN 2 (inch) |
d 76 (mm)
DN 65 (mm)
DN 2-1/2 (inch) |
三通管材質
|
UPVC / PPH / PVDF (訂製) / 316L 不鏽鋼 |
蹼輪材質
|
PVDF 或 PPH 包覆磁鐵 + 精密陶磁軸承及主軸 |
適⽤流體
|
各種液體，雜質 (<1%)
|
適⽤流體最⼤動黏度
|
300cSt ** |
| 管內流體最⾼⼯作溫度 |
UPVC ：0~45°C (32~122°F)
PPH： 0-80
PVDF：0-100
ss316L：0-100 ** |
主機⼯作環境溫度
|
-10~60°C (14~140°F)
|
| 流速範圍 |
± 0.3~10 m/s
(註：最小流速值因個別型號流場因素而略有差異) |
| 流量範圍 |
1.8-120.6
LPM |
2.9-188.5
LPM |
4.4-294.5
LPM |
6.8-452.9
LPM |
11.3-754.0
LPM |
18.4-1225.7
LPM |
32.7-2179.0
LPM |
0.47-28.4
gpm |
0.83-49.86
gpm |
1.35-80.81
gpm |
2.33-139.86
gpm |
3.17-190.36
gpm |
5.23-313.77
gpm |
8.77-526.29
gpm |
| 語⾔ |
英⽂、中文 |
| 單位 |
流量單位：立⽅公尺、公升、立方英尺、US Gallon
時間單位： 分鐘、⼩時
|
| 顯⽰方式 |
16 x 3 彩色背光 LCD 10 位元 |
| 顯⽰更新週期 |
1s
|
| 顯⽰解析度 |
最大解析度0.0001 (最精細) |
| 測量精度 |
±2.5% OR***
|
| 線性度 |
± 0.5 % FS (>0.3m/s) |
再現性
|
± 0.4 % |
供電需求
|
DC 24V 100mA |
電源I/O連接器
|
快拆 6 針連接器
|

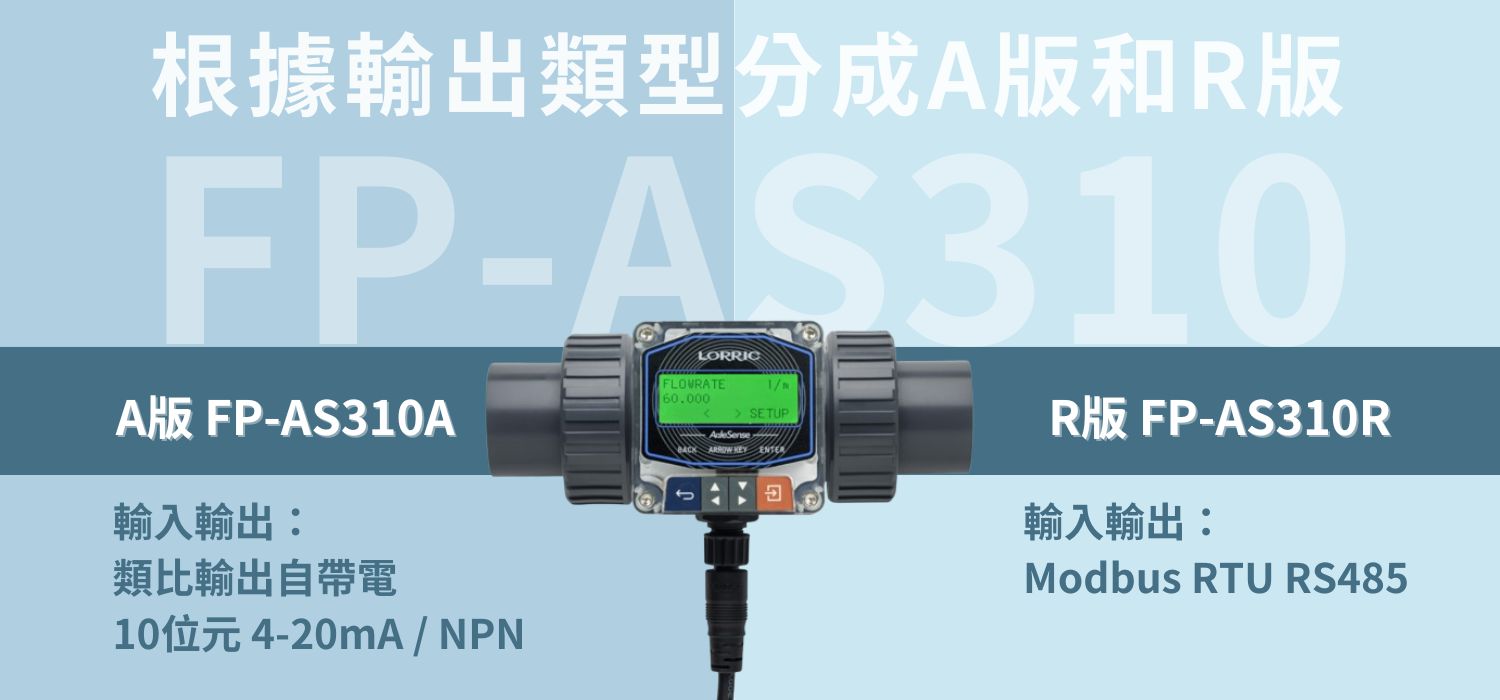

| 輸入/輸出 |
A版：類比輸出自帶電 16位元 4-20mA / 二線式光耦開關訊號(NPN)
R版：Modbus RTU RS485 |
| 消耗電流 |
200mA@12V 開機穩定工作時 (不計入通訊電流) |
保護電路
|
電源反接保護、電源突波保護 |
防水等級
|
IP66 **** |
| 暫態數據 |
瞬時流量
|
| 累積數據 |
正流量
|
顯示有效位數
|
LCD 10位數 |
| 操作按鍵 |
4 鍵輕觸式按鍵 |
| 電纜長度 |
2 公尺信號線 |
* 本機出廠以常溫水做校正。與水不同黏度的流體會導致校正值不準確，也可能會使最小及最大流速改變。
** 各材質工作溫度僅供參考，實際選型請按設計經驗挑選。
*** 量測精度係在實驗室以室溫25度C，清水測試的統計結果，因客戶使用環境可能會產生誤差。
****IP66 的IP是Ingress Protection的縮寫，IP等級是針對電氣設備外殼對異物侵入的防護等級，IP等級的格式為IPXX，其中XX為兩個阿拉伯數字，第一標記數字表示接觸保護和外來物保護等級，用來表示防塵，第二標記數字表示防水保護等級，數字越大表示其防護等級越佳。IP66 的第一個6表示：完全防止粉塵進入；第二個6表示：高壓潑水無傷害。

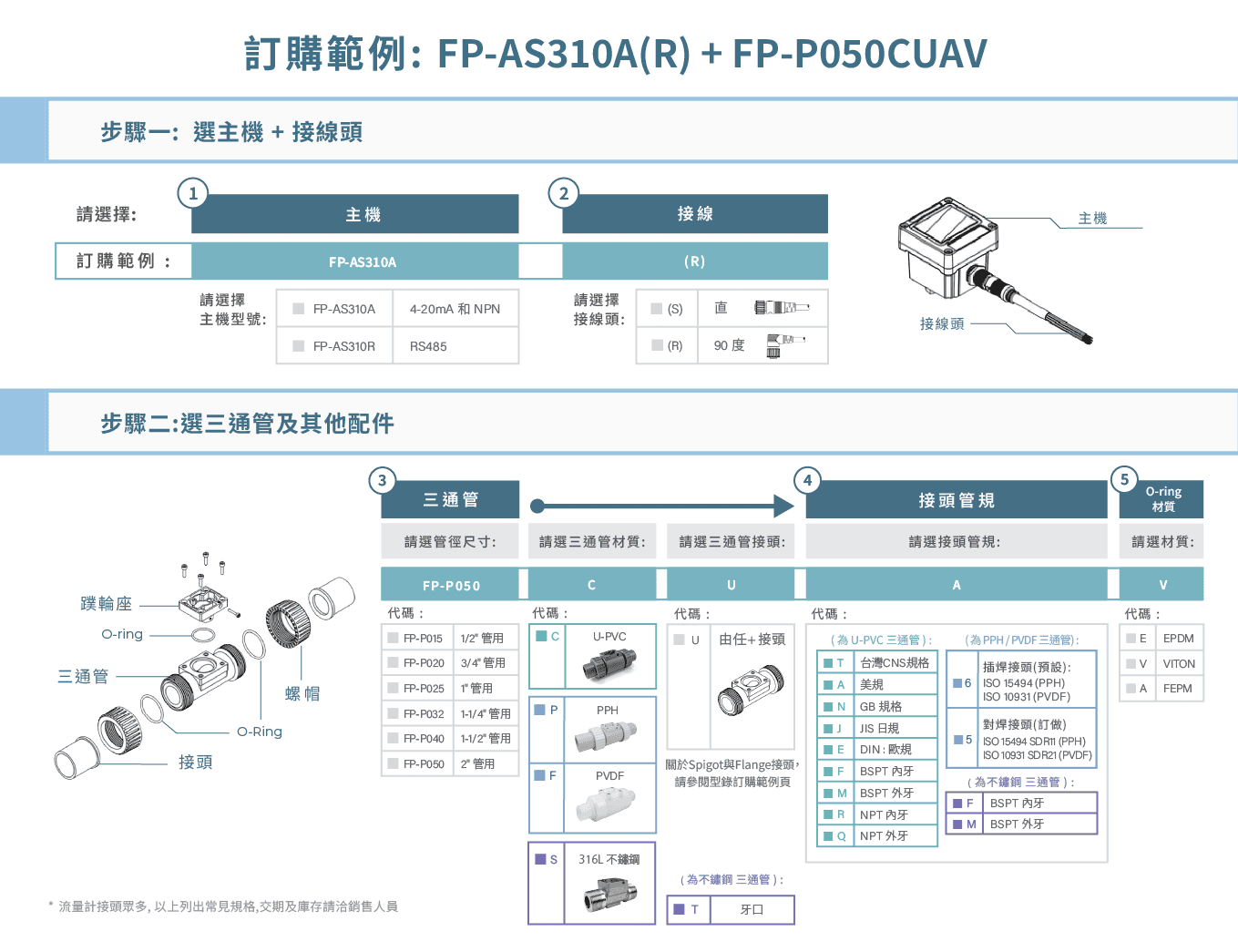

請根據以下資訊訂購您所需的流量計產品
-
蹼輪式流量計包含：主機、三通管、以及蹼輪組，三通管與蹼輪組需確認尺⼨與材質
-
請利⽤以下訂購範例的資訊提供⽅式與我們溝通與訂購您所需的蹼輪式流量計三通管與蹼輪組
- 三通管 + 蹼輪組 (三通管會與蹼輪組⼀同出貨)：
| 蹼輪流量計訂製範例與對應描述 |
型號
|
描述 |
| FP-P020CSJV |
3/4" UPVC 三通管 日規 Spigot 接頭，Viton O-ring + UPVC 輪座，PVDF 蹼輪，Viton O-ring + FP-W010CFV |
FP-P050CUTV
|
2" UPVC 三通管 Union 由任 台規接頭，Viton O-ring + UPVC 輪座，PVDF 蹼輪，Viton O-ring + FP-W010CFV
|
FP-P020CUEE
|
3/4" UPVC 三通管 Union 由任 歐規接頭，EPDM O-ring + UPVC 輪座，PVDF 蹼輪，EPDM O-ring + FP-W010CFE
|
尺寸
| 由令形式的 UPVC 三通管尺寸(mm) |
|
A |
B
|
C
|
D
|
E
|
F
|
G
|
H
|
| ½" |
164 |
100 |
27.6 |
36 |
62.3 |
46.2 |
115.7 |
86.2 |
¾"
|
168 |
100 |
32.6 |
41.9 |
62.3 |
50.5 |
115.7 |
&85.7 |
1"
|
168 |
100 |
40.6 |
50 |
62.3 |
60 |
115.7 |
85.7 |
1¼"
|
210 |
114 |
50.2 |
59.6 |
65 |
75.6 |
127 |
89.2 |
1½"
|
218 |
120 |
56 |
65.7 |
70 |
83 |
134 |
92.5 |
2"
|
269.5 |
133.3 |
72 |
81 |
81 |
99.7 |
148.8 |
99 |
| 套管形式的 UPVC 三通管尺寸(mm) |
|
A |
B
|
C
|
D
|
E
|
F
|
| 2½" |
160 |
70 |
76 |
92 |
106.5 |
152.5 |
相關產業
半導體業
流量計監測個製程化學液體用量，純水處理液體供應量；噴嘴控制化學液體與純水的噴灑，確保製程純淨度與穩定性
PCB印刷電路板
流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑
空調系統
流量計監測和控制冷卻水與熱水流量、監控冰水機能源使用率；噴嘴在冷卻水與熱水系統中平衡水流，提高系統效能與能源使用效率
純水產業
流量計在純水製程各個階段監控用水量以掌控製程效率；噴嘴在純水製程中優化水流噴灑，確保水質淨化效率，並節省處理成本
廢水處理
流量計進水監測及排水監控，確保水流量，提高處理效率與準確性；噴嘴在廢水處理過程中有效噴灑化學劑，提高污水處理效率與環保標準達成
