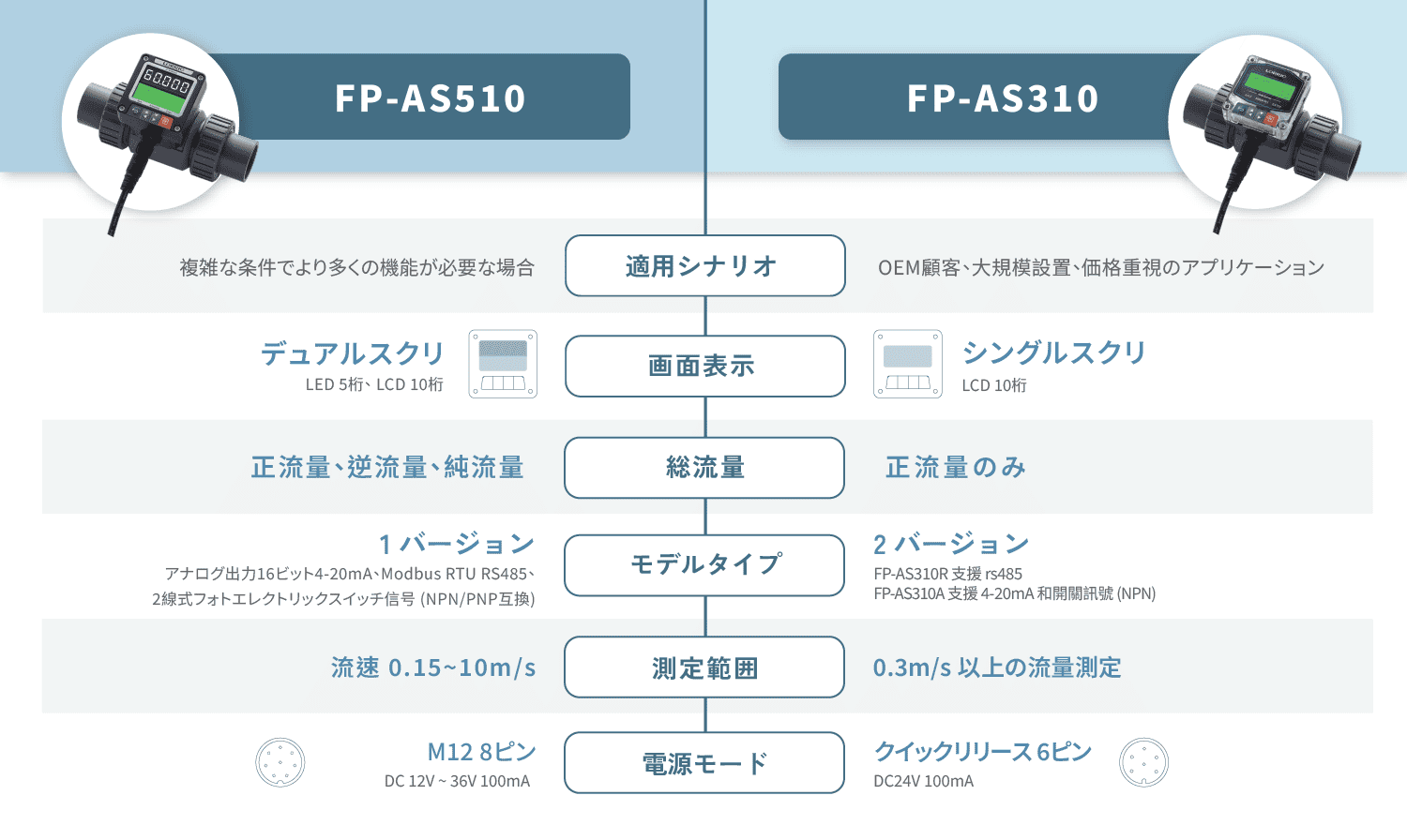

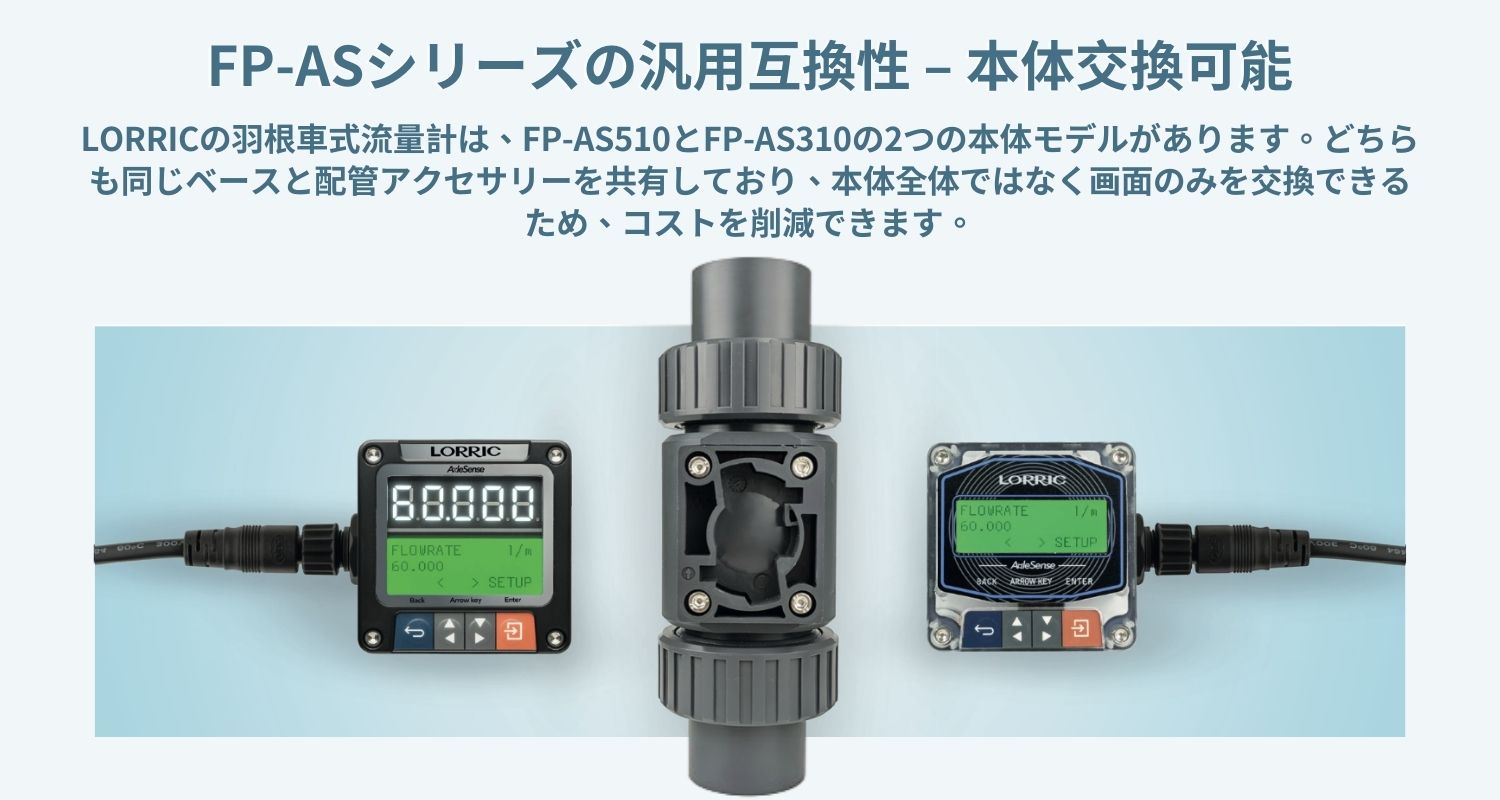

羽根車式流量計
羽根車式流量計は、液体の流れによってブレードを回転させ、その回転速度が流量に比例する仕組みで流量を測定します。水、油、化学薬品などの低粘度液体の測定に適しており、適度な精度、迅速な応答、簡単な設置とメンテナンスが特徴です。ただし、液体と直接接触するため、定期的な清掃と点検が必要です。
リアルタイムスマート検出
羽根車の異常を明確にアラートする機能を提供し、Industry 4.0への統合に欠かせない要素です。工場管理システムと同期することで、流量問題を迅速に解決します。内蔵された磁気検出機能により、羽根車の磁石の強度を定期的にチェックし、継続的な流量精度を確保するための監視と計画的な交換をサポートします。
プレミアムグレードのパイプ継手：耐久性と漏れのない完璧さ
LORRICの精密加工されたパイプ継手で、最高の耐久性を実感してください。押出成形された棒材から製造されたこれらの継手は、一貫した寸法精度と波のない完璧な内面を提供します。その結果、流れの乱れが減少し、測定精度が向上します。射出成形品と比較して優れた強度を持つ当社の機械加工プラスチック継手は、バリ、ショートショット、溶接線などの問題を完全に排除します。妥協のない信頼性と品質をぜひお試しください。

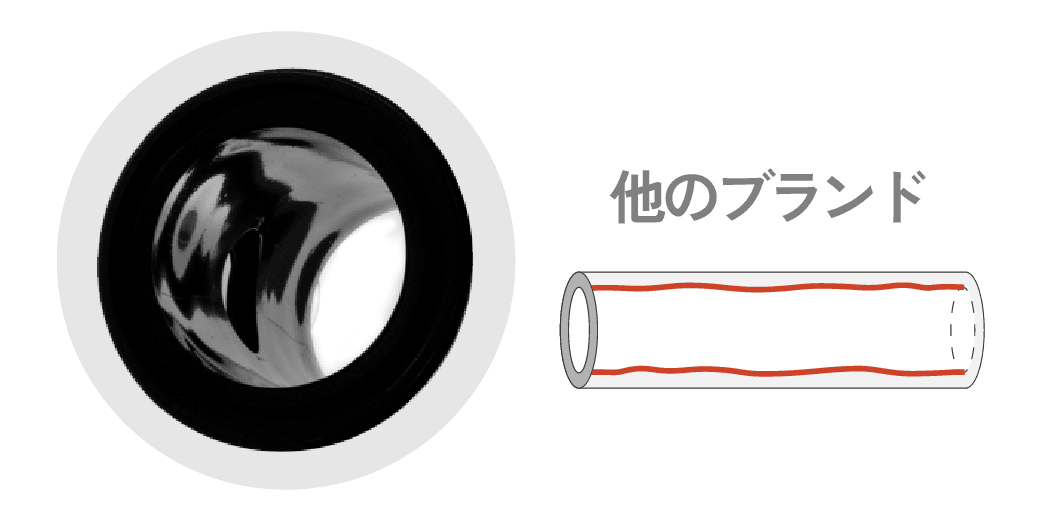

従来のプラスチック射出成形方法では、ティー継手の内壁に不均一な表面や波状の模様が発生することがよくあります。これは、溶融プラスチックが圧縮される際に、厚い部分での収縮が大きくなるためです。その結果、管の断面積が不均一になり、流体の流れが不安定になり、計算の精度が低下します。さらに、射出成形された継手は、バリ、ショートショット、溶接線のような問題が発生しやすく、長期的には損傷を受けやすくなります。これに対して、LORRICのティー継手は異なるアプローチで製造されており、従来技術の制限を克服し、滑らかで信頼性の高い性能を実現します。
スクリーンは縦配管または横配管に応じて切り替え可能です
配管方向に応じて画面の向きを調整することで、異なる配管状況での流量監視が便利になります。
詳しくはこちら: 羽根車式流量計の設置方法
Pulse 2.0テクノロジー
従来のパルス出力羽根車式流量計は、全範囲で一定のK値を使用するため、流量変化時の誤差が大きくなります。例えば、DN15配管では1Lあたり106.55パルスを出力し、流速に関係なく同じ設定が適用されます。

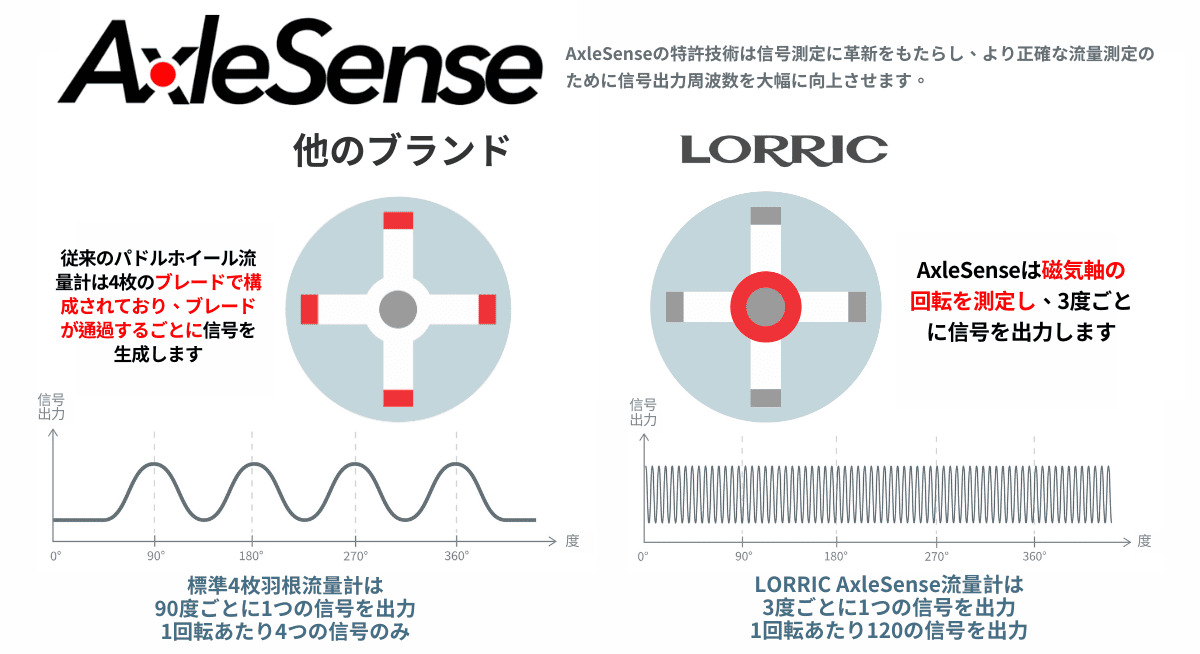

LORRIC独自のPulse 2.0はAxleSense技術を活用し、0.01Lごとに1パルスを出力。流速に応じた調整が可能で、誤差を大幅に削減します。
|
FP-P015 |
FP-P020 |
FP-P025 |
FP-P032 |
FP-P040 |
FP-P050 |
FP-P065 |
Installation method
|
in-line
|
Applicable pipe
diameter |
d 20 (mm)
DN 15
(mm)
DN 1/2
(inch) |
d 25 (mm)
DN 20
(mm)
DN 3/4
(inch) |
d 32 (mm)
DN 25
(mm)
DN 1
(inch) |
d 40 (mm)
DN 32
(mm)
DN 1-1/4
(inch) |
d 50 (mm)
DN 40
(mm)
DN 1-1/2
(inch) |
d 63 (mm)
DN 50
(mm)
DN 2
(inch) |
d 76 (mm)
DN 65
(mm)
DN 2-1/2
(inch) |
T-connector material
|
UPVC / PPH / PVDF (Made to order)/ 316L Stainless Steel |
Paddle material
|
PVDF or PPH with embedded magnet + ceramic bearing and shaft |
Applicable fluid
|
Various fluid with less impurities (<1%)
|
Applicable fluid maximum
dynamic viscosity
|
300cSt ** |
| Fluid in pipes temperature |
UPVC ：0~45°C (32~122°F)
PPH： 0-80
PVDF：0-100
ss316L：0-100 ** |
Device working environment temperature
|
-10~60°C (14~140°F)
|
| Velocity range |
± 0.3~10m/s Can extend to ± 0.15m ~ 10m/s
(Please note that the minimum flow value may vary slightly due to flow field factors specific to individual models.) |
| Flow range |
3.6-120.6
LPM |
5.7-188.5
LPM |
8.8-294.5
LPM |
13.6-452.9
LPM |
22.6-754.0
LPM |
36.8-1225.7
LPM |
65.4-2179.0
LPM |
0.95-28.4
gpm |
1.5-49.86
gpm |
2.32-80.81
gpm |
3.59-139.86
gpm |
5.97-190.36
gpm |
9.72-313.77
gpm |
17.27-526.29
gpm |
| Language |
English, Chinese
|
| Unit |
Metric: Liter, cubic meters, meters
Time: second, minute, hour, day
Imperial: foot, Cubic foot, Uk gallon, US gallon |
| Display |
16x3 3-Color Backlight 10-bit LCD display |
| Display update cycle |
1s
|
| Measurement accuracy |
±2.5% OR***
|
| Linearity |
± 0.5 % FS (>0.3m/s) |
Power supply
|
DC 24V 100mA(not included in the communication current) |
Power I/O Connector
|
6-pin connector
|

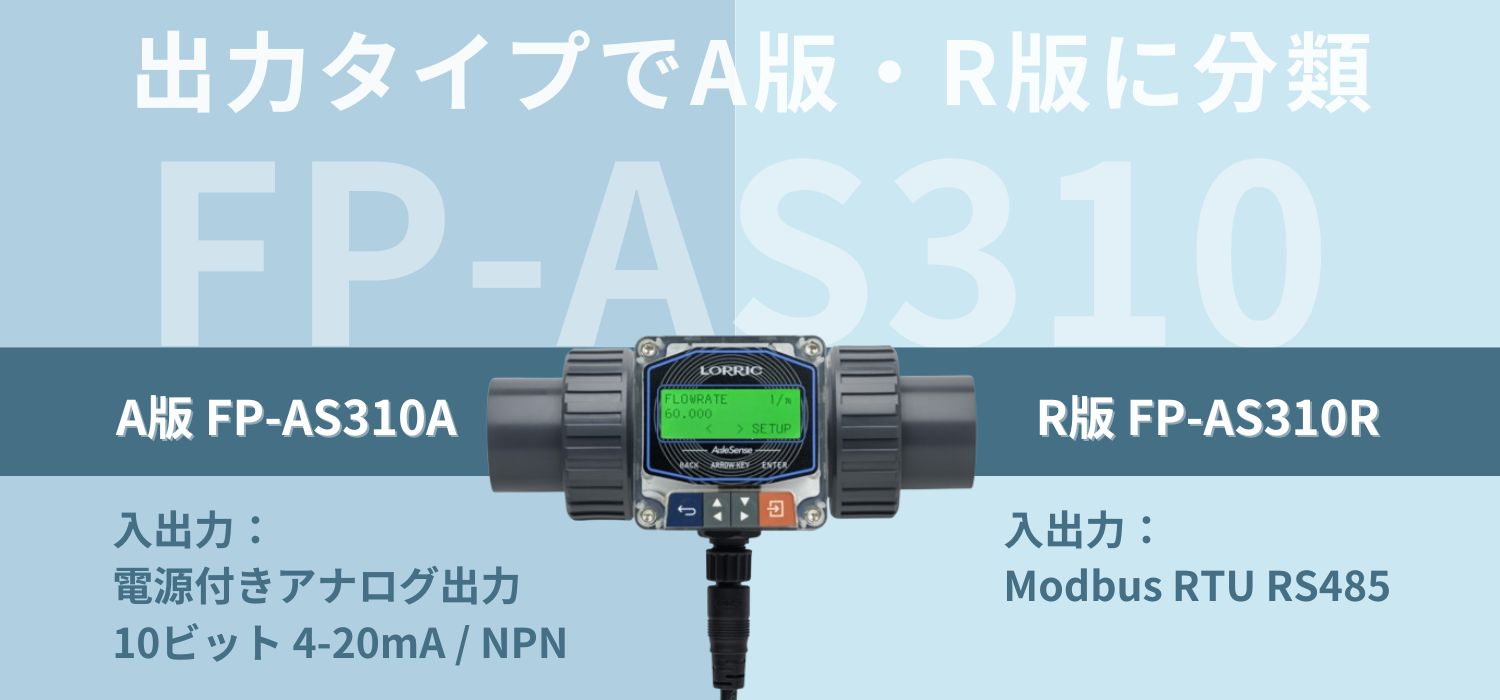

| Input/Output |
FP-AS310A (A version): Analog output with self-powered 10-bit 4-20mA / NPN
FP-AS310R (R version): Modbus RTU RS485
|
Protection circuit
|
Power reverse connection protection, Power surge protection |
Waterproof level
|
IP66 **** |
| Transient data |
Instantaneous flow rate
|
| Cumulative data |
Positive flow |
| Operation button |
4 Key touch buttons |
| Cable length |
2 meters long |
* The device is calibrated with water at normal temperature before leaving the factory. Using fluids with viscosities different from water may result in inaccurate calibration values and could affect the minimum and maximum flow rates.
** The working temperature range for each material is provided as a reference. Please use your design experience to make the final material selection.
*** The measurement accuracy is determined through laboratory testing with clean water at a controlled room temperature of 25 degrees Celsius. Actual usage conditions may introduce errors.
**** IP66 stands for 'Ingress Protection,' which signifies the degree of protection an electrical device's enclosure offers against foreign object intrusion. The IP rating format consists of two digits, expressed as IPXX. The first digit denotes the level of protection against solid objects, particularly dust resistance, while the second digit indicates the waterproof protection level. A higher number signifies better protection. In the case of IP66, the first '6' indicates full dust protection, while the second '6' means no harm from high-pressure water splashes.
| FP-P015 |
| Size |
Connector |
Spec |
Material |
| 1/2" |
Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P020 |
| Size |
Connector |
Spec |
Material |
| 3/4" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P025 |
| Size |
Connector |
Spec |
Material |
| 1" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-PO32 |
| Size |
Connector |
Spec |
Material |
| 1-1/4" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P040 |
| Size |
Connector |
Spec |
Material |
| 1-1/2" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P050 |
| Size |
Connector |
Spec |
Material |
| 2" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| flange |
JIS 10K
|
UPVC
|
| FP-P065 |
| Size |
Connector |
Spec |
Material |
| 2-1/2" |
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| Socket |
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| flange |
JIS 10K |
UPVC |
⚠Safety instructions:
1. After the warranty, the electronic components of the product will age due to time and operating environment. Under long-term use, please replace the new product according to the condition of the product.
2. Do not operate the product under an Orange or Red LCD Backlight for a long time. Product damage and related losses may occur.
Conditions and Disclaimer:
CONDITIONS: Equipment sold by LORRIC is not intended to be used, nor shall it be used:
(1) As a "Basic Component" under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) In medical applications or used on humans. Should any product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, LORRIC assumes no responsibility as set forth in our basic WARRANTY/ DISCLAIMER language, and, additionally, purchaser will indemnify LORRIC and hold LORRIC harmless from any liability or damage whatsoever arising out of the use of the product(s) in such a manner.
DISCLAIMER: Please be aware that magnetic fields or residual magnetism may cause interference to the flowmeter which may result in damage if they are used near the installation site. The purchaser must determine the applicability of the product for its desired use and assumes all risks in connection therewith. LORRIC assumes no responsibility or liability for any omissions or errors in connection with the use of its products.
The alarm used to detect paddle damage or loss is intended to assist on-site operators to find out what is causing equipment abnormalities. Because there are a myriad of variables involved with on-site operation and magnetic fields that come from other equipment, the alarm function is liable to fail. Please do not take the alarm function as a single source for monitoring your flow system. Please contact LORRIC for advanced help.

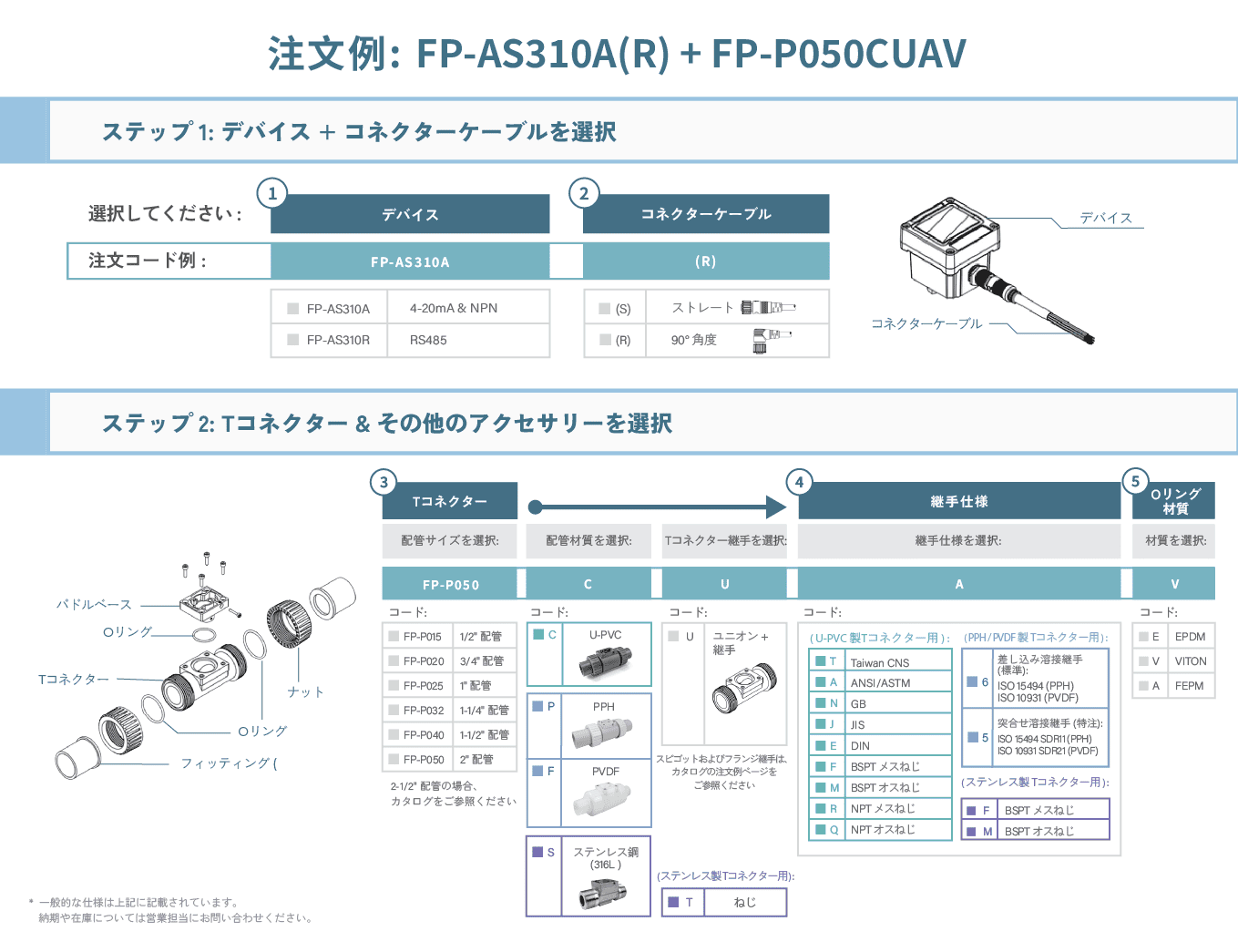

以下の情報に基づいてご注文ください
-
パドルホイール式流量計のセット内容: 本体、パドルセット、Tコネクタ。
-
流量計本体とケーブルコネクタを選択 (注文コード例: FP-AS310A(R))。
- サイズ、材質、タイプ、配管仕様に基づきTコネクタ + パドルセットを選択 (例: FP-P050CUAV)。
- セット全体を注文する場合、両方のコードを組み合わせて注文。
- 例: FP-AS310A(R) + FP-P050CUAV。
(カタログをダウンロードして、より詳しい購入情報をご確認ください。)
Size
| UPVC pipe - union diameter size(mm) |
|
A |
B
|
C
|
D
|
E
|
F
|
G
|
H
|
| ½" |
164 |
100 |
27.6 |
36 |
62.3 |
46.2 |
115.7 |
86.2 |
¾"
|
168 |
100 |
32.6 |
41.9 |
62.3 |
50.5 |
115.7 |
&85.7 |
1"
|
168 |
100 |
40.6 |
50 |
62.3 |
60 |
115.7 |
85.7 |
1¼"
|
210 |
114 |
50.2 |
59.6 |
65 |
75.6 |
127 |
89.2 |
1½"
|
218 |
120 |
56 |
65.7 |
70 |
83 |
134 |
92.5 |
2"
|
269.5 |
133.3 |
72 |
81 |
81 |
99.7 |
148.8 |
99 |
| UPVC pipe - spigot pipe diameter size(mm) |
|
A |
B
|
C
|
D
|
E
|
F
|
| 2½" |
160 |
70 |
76 |
92 |
106.5 |
152.5 |
| Device size(mm) |
| I |
J |
| 63 |
63 |
| Connector (mm) |
| K |
L |
| 47.8 |
30.0 |
Applications
半導体業界
流量計で化学液体や純水処理液を監視、ノズルで噴霧を制御し、プロセスの安定性と純度を維持
PCB プリント基板
流量計は電鍍、現像、エッチングなどの湿式プロセスで化学薬品の使用量を測定し、噴霧ノズルは電解液の塗布や洗浄、現像、エッチング工程で化学薬品を正確に噴霧します。
空調システム
流量計で冷水・温水の流れを監視・制御し、チラーのエネルギー使用量を追跡、ノズルで水流を調整し効率を向上させます。
純水産業
流量計は各段階での水使用量を監視し、プロセス効率を制御します。一方、ノズルは水の噴霧を最適化し、水の浄化効率を確保しつつ、処理コストを削減します
廃水処理
流量計は、入水および排水の流量を監視し、処理効率と精度を向上させます。一方、噴嘴は廃水処理において化学薬品を噴霧し、環境基準を満たします
