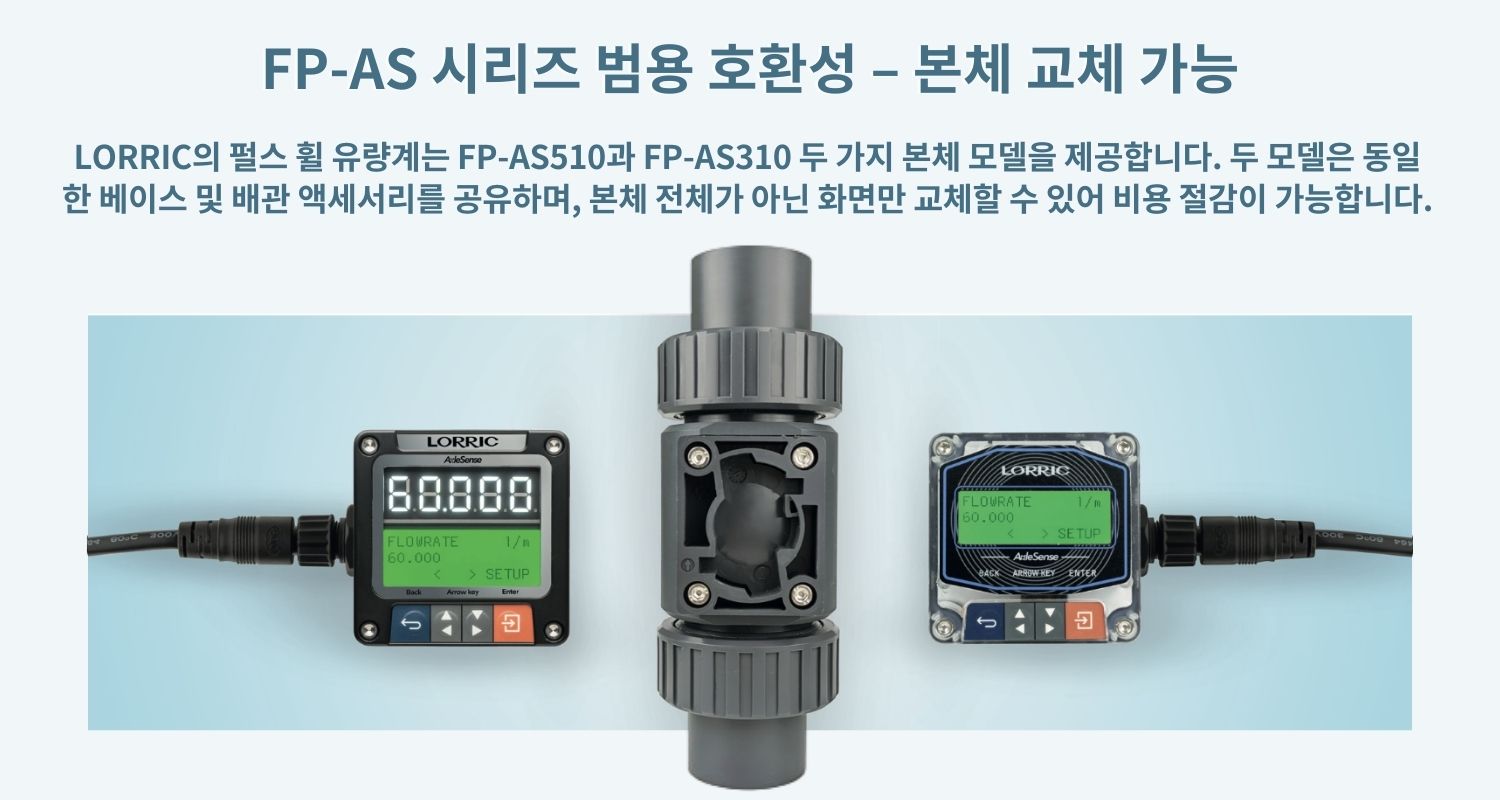

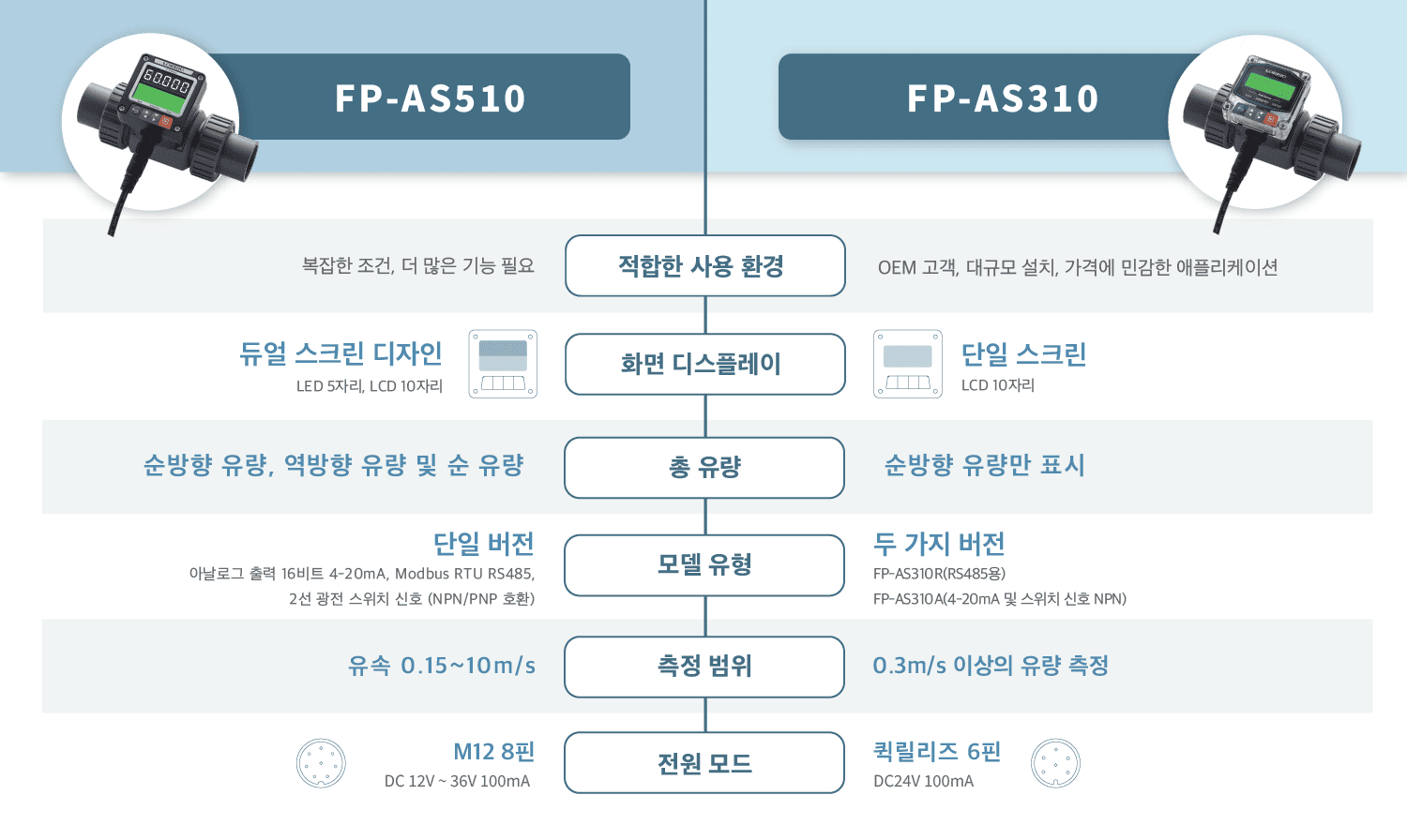

패들휠 유량계
패들휠 전자 유량계는 유체가 블레이드를 회전시켜 유량을 측정하는 장치로, 회전 속도는 유량과 비례합니다. 패들휠 유량계는 물, 오일, 화학 물질과 같은 저점도 액체의 측정에 적합하며, 중간 정도의 정확도와 빠른 반응 속도를 특징으로 합니다. 설치와 유지보수가 간편하며, 유량계가 액체와 직접 접촉하므로 정기적인 세척과 점검이 필요합니다.
블레이드 이상 지능형 감지
FP-AS 패들휠 유량계는 블레이드 이상을 실시간으로 지능형 감지하여 명확한 블레이드 이상 정보를 제공합니다. 산업 4.0을 도입한 사용자에게는 상세한 이상 정보가 공장 관리 시스템과 통합되어 유량 이상 문제를 신속하게 해결할 수 있습니다. 또한 내장된 자기 센서 기능을 통해 패들휠의 자기 감쇠 상태를 주기적으로 자체 검사할 수 있습니다. 수치 모니터링 및 정기 교체 메커니즘을 통해 유량 모니터링의 지속적인 정확성을 보장합니다.
고품질 절삭형 삼통관, 견고하고 안정적이며 누액 없음
압출 봉재를 절삭 가공하여 내구성이 뛰어난 삼통관을 제작하였으며, 치수는 안정적이고 신뢰할 수 있습니다. 관벽은 매끄럽고 물결 모양이 없어 유체의 난류를 줄여주며, 측정 정확도가 더 높습니다. 절삭 가공된 압출 플라스틱은 사출 성형 제품보다 강도가 높고, 포획 공기, 미성형 및 결합선 문제도 발생하지 않습니다.
일반적인 기술로는 플라스틱 사출 성형을 사용하여 제작되는데, 녹은 플라스틱이 압축되어 성형되면서 두꺼운 부분일수록 수축이 커져 관벽 표면이 고르지 않고 물결 모양이 나타납니다. 이로 인해 파이프의 단면적이 일관되지 않고 유체 흐름이 불안정해져 계산 결과에 영향을 미치고 누액이 발생하기 쉽습니다. 또한, 사출 성형 제품에서 흔히 볼 수 있는 포획 공기, 미성형, 그리고 필연적으로 존재하는 결합선은 구조적으로 약한 부분으로, 장기적인 사용 시 이러한 위치에서 손상이 발생할 가능성이 큽니다.
스크린은 수직 또는 수평 배관에 따라 방향 전환 가능
패들휠 유량계는 수직 또는 수평으로 유량을 측정할 수 있으며, LORRIC의 패들휠 유량계 본체는 배관 방향에 맞춰 스크린 방향을 조정할 수 있어 다양한 배관 상황에서 유량 모니터링을 편리하게 할 수 있습니다.
더 알아보기: 패들휠 유량계 설치 정보
Pulse 2.0 기술
전통적인 펄스 출력(Pulse output)은 전체 유량 범위에서 동일한 K값으로 계산되기 때문에 오차가 큽니다. 예를 들어, 전통적인 패들휠 유량계는 DN15 배관에서 바퀴가 90도 회전할 때마다 하나의 신호를 출력하지만, 유량 속도에 관계없이 동일한 K값, 즉 106.55개의 펄스가 1L에 해당합니다.
LORRIC 패들휠 유량계는 독점적으로 펄스 출력 2.0(Pulse 2.0)을 제공하며, AxleSense 독점 기술을 이용해 유량을 계산한 후 0.01L당 하나의 펄스를 출력하도록 설정할 수 있습니다. 이를 통해 유속이 다를 때 동일한 K값을 사용하는 것에서 발생하는 오차를 방지할 수 있습니다.
|
FP-P015 |
FP-P020 |
FP-P025 |
FP-P032 |
FP-P040 |
FP-P050 |
FP-P065 |
Installation method
|
in-line
|
Applicable pipe
diameter |
d 20 (mm)
DN 15
(mm)
DN 1/2
(inch) |
d 25 (mm)
DN 20
(mm)
DN 3/4
(inch) |
d 32 (mm)
DN 25
(mm)
DN 1
(inch) |
d 40 (mm)
DN 32
(mm)
DN 1-1/4
(inch) |
d 50 (mm)
DN 40
(mm)
DN 1-1/2
(inch) |
d 63 (mm)
DN 50
(mm)
DN 2
(inch) |
d 76 (mm)
DN 65
(mm)
DN 2-1/2
(inch) |
T-connector material
|
UPVC / PPH / PVDF (Made to order)/ 316L Stainless Steel |
Paddle material
|
PVDF or PPH with embedded magnet + ceramic bearing and shaft |
Applicable fluid
|
Various fluid with less impurities (<1%)
|
Applicable fluid maximum
dynamic viscosity
|
300cSt ** |
| Fluid in pipes temperature |
UPVC ：0~45°C (32~122°F)
PPH： 0-80
PVDF：0-100
ss316L：0-100 ** |
Device working environment temperature
|
-10~60°C (14~140°F)
|
| Velocity range |
± 0.3~10m/s Can extend to ± 0.15m ~ 10m/s
(Please note that the minimum flow value may vary slightly due to flow field factors specific to individual models.) |
| Flow range |
3.6-120.6
LPM |
5.7-188.5
LPM |
8.8-294.5
LPM |
13.6-452.9
LPM |
22.6-754.0
LPM |
36.8-1225.7
LPM |
65.4-2179.0
LPM |
0.95-28.4
gpm |
1.5-49.86
gpm |
2.32-80.81
gpm |
3.59-139.86
gpm |
5.97-190.36
gpm |
9.72-313.77
gpm |
17.27-526.29
gpm |
| Language |
English, Chinese
|
| Unit |
Metric: Liter, cubic meters, meters
Time: second, minute, hour, day
Imperial: foot, Cubic foot, Uk gallon, US gallon |
| Display |
16x3 3-Color Backlight 10-bit LCD display |
| Display update cycle |
1s
|
| Measurement accuracy |
±2.5% OR***
|
| Linearity |
± 0.5 % FS (>0.3m/s) |
Power supply
|
DC 24V 100mA(not included in the communication current) |
Power I/O Connector
|
6-pin connector
|

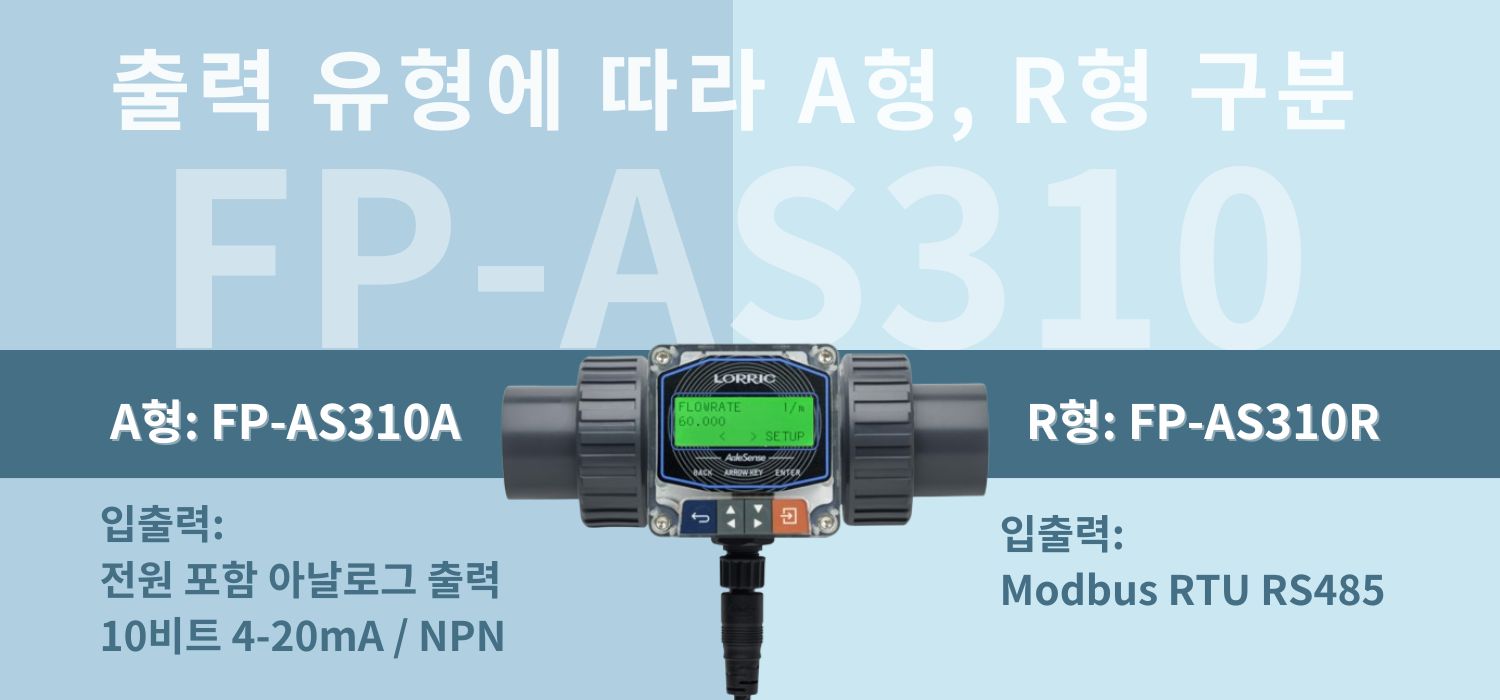

| Input/Output |
FP-AS310A (A version): Analog output with self-powered 10-bit 4-20mA / NPN
FP-AS310R (R version): Modbus RTU RS485
|
Protection circuit
|
Power reverse connection protection, Power surge protection |
Waterproof level
|
IP66 **** |
| Transient data |
Instantaneous flow rate
|
| Cumulative data |
Positive flow |
| Operation button |
4 Key touch buttons |
| Cable length |
2 meters long |
* The device is calibrated with water at normal temperature before leaving the factory. Using fluids with viscosities different from water may result in inaccurate calibration values and could affect the minimum and maximum flow rates.
** The working temperature range for each material is provided as a reference. Please use your design experience to make the final material selection.
*** The measurement accuracy is determined through laboratory testing with clean water at a controlled room temperature of 25 degrees Celsius. Actual usage conditions may introduce errors.
**** IP66 stands for 'Ingress Protection,' which signifies the degree of protection an electrical device's enclosure offers against foreign object intrusion. The IP rating format consists of two digits, expressed as IPXX. The first digit denotes the level of protection against solid objects, particularly dust resistance, while the second digit indicates the waterproof protection level. A higher number signifies better protection. In the case of IP66, the first '6' indicates full dust protection, while the second '6' means no harm from high-pressure water splashes.
| FP-P015 |
| Size |
Connector |
Spec |
Material |
| 1/2" |
Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P020 |
| Size |
Connector |
Spec |
Material |
| 3/4" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P025 |
| Size |
Connector |
Spec |
Material |
| 1" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-PO32 |
| Size |
Connector |
Spec |
Material |
| 1-1/4" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P040 |
| Size |
Connector |
Spec |
Material |
| 1-1/2" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| FP-P050 |
| Size |
Connector |
Spec |
Material |
| 2" |
| Male Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Female Thread
|
BSPT |
UPVC / PVDF |
| NPT |
UPVC / PVDF |
| Socket
|
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| flange |
JIS 10K
|
UPVC
|
| FP-P065 |
| Size |
Connector |
Spec |
Material |
| 2-1/2" |
| Butt Fusion |
ISO |
PPH / PVDF |
| Socket Fusion |
ISO |
PPH / PVDF |
| Socket |
CNS |
UPVC |
| JIS |
UPVC |
| ANS |
UPVC
|
| DIN |
UPVC
|
| flange |
JIS 10K |
UPVC |
⚠Safety instructions:
1. After the warranty, the electronic components of the product will age due to time and operating environment. Under long-term use, please replace the new product according to the condition of the product.
2. Do not operate the product under an Orange or Red LCD Backlight for a long time. Product damage and related losses may occur.
Conditions and Disclaimer:
CONDITIONS: Equipment sold by LORRIC is not intended to be used, nor shall it be used:
(1) As a "Basic Component" under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) In medical applications or used on humans. Should any product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, LORRIC assumes no responsibility as set forth in our basic WARRANTY/ DISCLAIMER language, and, additionally, purchaser will indemnify LORRIC and hold LORRIC harmless from any liability or damage whatsoever arising out of the use of the product(s) in such a manner.
DISCLAIMER: Please be aware that magnetic fields or residual magnetism may cause interference to the flowmeter which may result in damage if they are used near the installation site. The purchaser must determine the applicability of the product for its desired use and assumes all risks in connection therewith. LORRIC assumes no responsibility or liability for any omissions or errors in connection with the use of its products.
The alarm used to detect paddle damage or loss is intended to assist on-site operators to find out what is causing equipment abnormalities. Because there are a myriad of variables involved with on-site operation and magnetic fields that come from other equipment, the alarm function is liable to fail. Please do not take the alarm function as a single source for monitoring your flow system. Please contact LORRIC for advanced help.

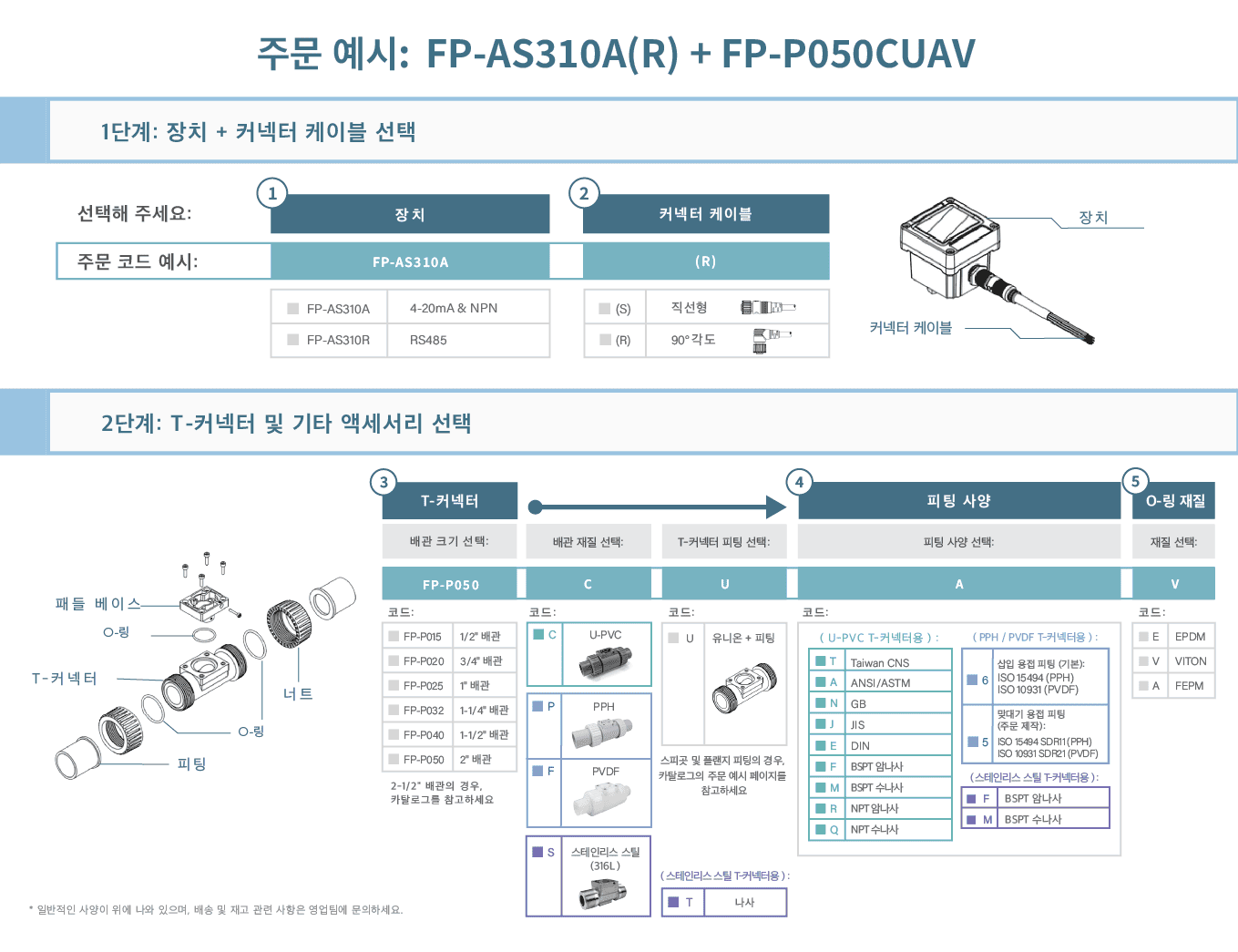

주문 시 아래 정보를 참고해 주세요.
-
패들휠 유량계 전체 세트 구성: 본체, 패들 세트, T-커넥터.
-
유량계 본체 및 케이블 커넥터 선택 (주문 코드 예: FP-AS310A(R))
- 크기, 재질, 유형 및 배관 사양에 따라 T-커넥터 + 패들 세트 선택 (예: FP-P050CUAV)
- 전체 세트를 주문하려면 두 코드 모두 결합하여 주문
- 예: FP-AS310A(R) + FP-P050CUAV
(카탈로그 다운로드로 자세한 정보 확인)
Size
| UPVC pipe - union diameter size(mm) |
|
A |
B
|
C
|
D
|
E
|
F
|
G
|
H
|
| ½" |
164 |
100 |
27.6 |
36 |
62.3 |
46.2 |
115.7 |
86.2 |
¾"
|
168 |
100 |
32.6 |
41.9 |
62.3 |
50.5 |
115.7 |
&85.7 |
1"
|
168 |
100 |
40.6 |
50 |
62.3 |
60 |
115.7 |
85.7 |
1¼"
|
210 |
114 |
50.2 |
59.6 |
65 |
75.6 |
127 |
89.2 |
1½"
|
218 |
120 |
56 |
65.7 |
70 |
83 |
134 |
92.5 |
2"
|
269.5 |
133.3 |
72 |
81 |
81 |
99.7 |
148.8 |
99 |
| UPVC pipe - spigot pipe diameter size(mm) |
|
A |
B
|
C
|
D
|
E
|
F
|
| 2½" |
160 |
70 |
76 |
92 |
106.5 |
152.5 |
| Device size(mm) |
| I |
J |
| 63 |
63 |
| Connector (mm) |
| K |
L |
| 47.8 |
30.0 |
Applications
반도체
유량계는 화학 액체와 순수한 수처리 유체의 공급을 모니터링하고, 노즐은 화학 액체의 분사를 제어하여 공정의 순도와 안정성을 보장합니다.
PCBs
유량계는 도금, 현상, 식각 등 습식 공정에서 화학 약품의 사용량을 측정하는 데 사용됩니다. 노즐은 도금액 도포와 수세, 그리고 습식 공정의 현상 및 식각 과정에서 화학 약품을 정확하게 분사합니다.
AC
유량계는 냉각수와 온수의 흐름을 모니터링하고 제어하며, 냉수기의 에너지 사용률을 관리합니다. 노즐은 냉각수와 온수 시스템에서 수류를 균형 있게 조절하여 시스템 성능과 에너지 효율을 향상시킵니다.
정제수
유량계는 순수 공정의 각 단계에서 물 사용량을 모니터링해 효율을 관리합니다. 노즐은 물 분사를 최적화해 정수 효율을 높이고 비용을 절감합니다.
폐수 처리
유량계는 유입수와 유출수의 흐름을 모니터링하여 처리 효율과 정확성을 높입니다. 노즐은 폐수 처리에서 화학 물질을 분사하여 환경 기준을 충족시킵니다.
