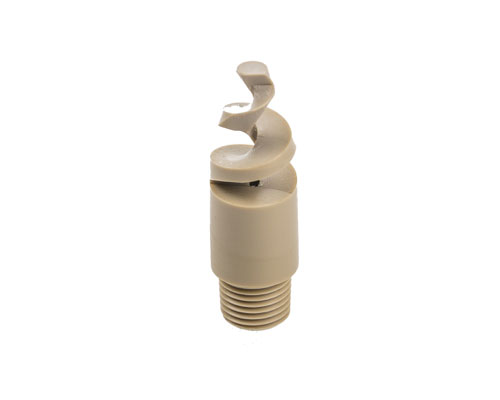

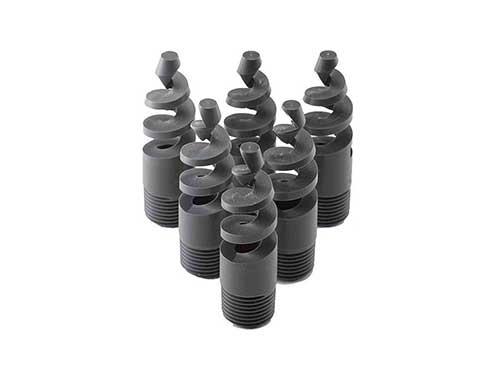

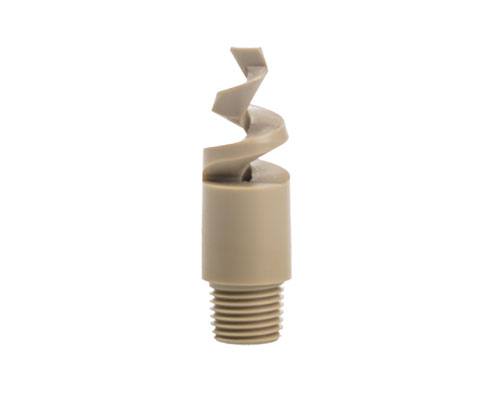

스파이럴 노즐
스파이럴 노즐의 독특한 나선형 구조는 액체가 고압에서 빠르게 회전하도록 하여 균일하고 미세한 분사를 생성합니다. 이는 스크러버, 냉각, 분진 억제, 분사 세척, 가습 및 화학 공정과 같이 효율적인 커버리지와 분무가 필요한 응용 분야에 이상적입니다.
스파이럴 노즐 분사 패턴

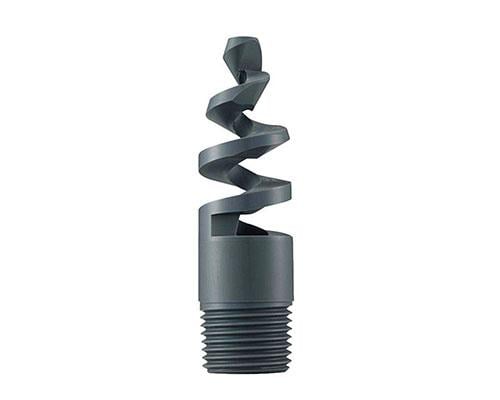

단일 구조의 스파이럴 노즐은 때때로 돼지꼬리 또는 모기향 노즐이라고도 불리며, 여러 개의 동심원으로 구성된 실심 원뿔형 분사 패턴을 형성합니다.
스파이럴 노즐 유량 분포
스파이럴 노즐은 다중 골짜기 형태의 유량 분포를 특징으로 하며, 중심에서 바깥쪽으로 갈수록 피크가 낮아지고 측면으로 갈수록 유량이 점차 감소하는 형태를 갖추고 있습니다.
재질 보증
- UPVC (온도 최대 60°C까지)
- PEEK (최대 260°C/482°F의 온도와 고부식성 화학 물질에 적합)
- PTFE
120° ~ 170° 분사 각도
분사 각도는 120°에서 170°까지입니다. 이러한 넓은 분사 각도 디자인은 일반적인 팬 노즐과 실심 원뿔형 노즐보다 더 넓은 커버리지를 제공합니다.
공차에 대하여
유량 공차
유량 공차는 표준 유량의 ±5% 범위 내에서 유지됩니다.
각도 공차
각도 공차는 표준 각도의 ±5% 범위 내에서 유지됩니다.
재질 보증
금속
저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.
플라스틱
재생 원료는 절대 사용하지 않을 것을 약속드립니다.
고품질
모든 재료는 세계 최고의 공급업체에서 구매합니다.
아래 정보를 참고하여 주문을 진행해 주세요.
- 아래 제공된 선택 지침에 따라 요구 사항에 가장 적합한 노즐을 선택하세요.
- 각 노즐의 분사 유량을 선택하려면 아래 차트를 참조하세요.
- 각 노즐의 분사 각도를 선택하려면 아래 차트를 참조하세요.
- 노즐 재질을 선택하세요. 사용 환경에 따라 적합한 재질을 선택해야 합니다.

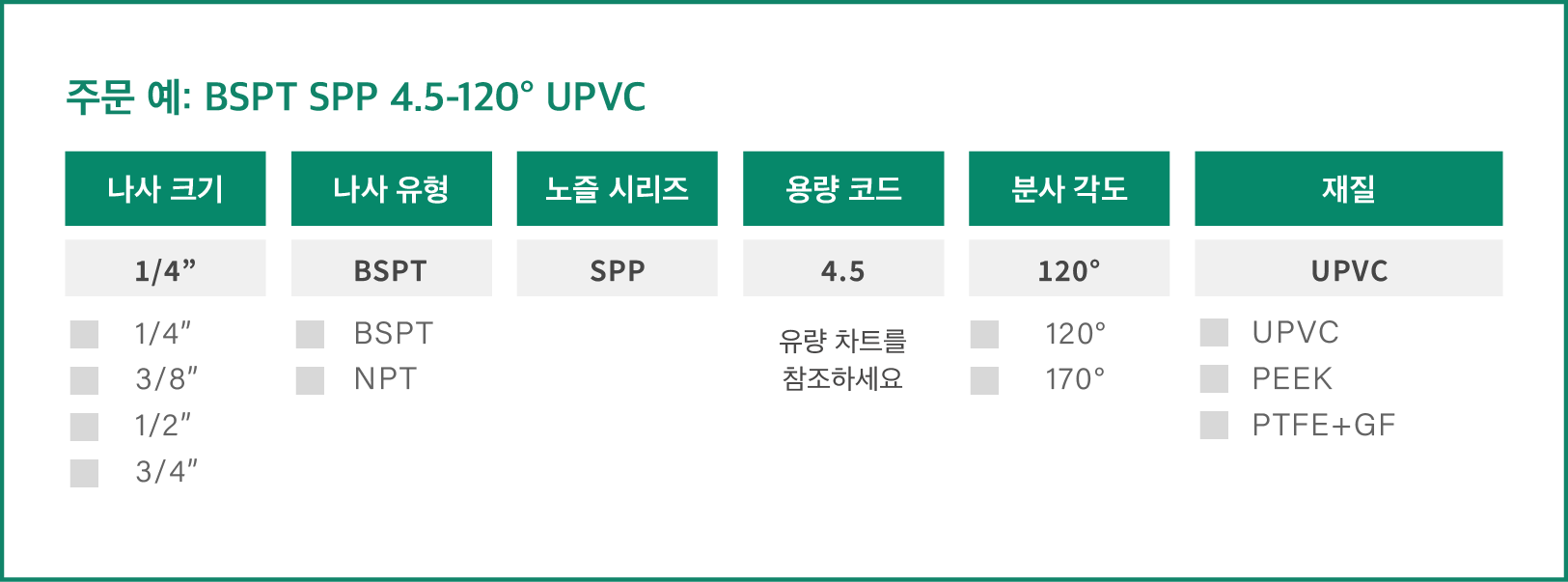

- 사양 예시: 1/4" BSPT SPP 4.5 120° UPVC. 아래는 각 번호에 해당하는 옵션 및 의미입니다.
| 분사 각도 |
용량 코드 |
나사 크기 |
압력에서의 용량 |
최소 자유 통로 (mm) |
등가 오리피스(mm) |
| 1/4" |
3/8" |
1/2" |
3/4" |
0.5
kgf/cm² |
0.7
kgf/cm² |
1.0
kgf/cm² |
2.0
kgf/cm² |
3.0
kgf/cm² |
4.0
kgf/cm² |
5.0
kgf/cm² |
| 120° |
4.5 |
v |
|
|
|
2.25 |
2.66 |
3.18 |
4.50 |
5.51 |
6.36 |
7.12 |
1.55 |
2.38 |
| 120° |
12.8 |
v
|
|
|
|
6.40 |
7.57 |
9.05 |
12.8 |
15.7 |
18.1 |
20.2 |
2.53
|
3.97
|
| 170° |
12.8 |
v
|
|
|
|
6.40 |
7.57 |
9.05 |
12.8 |
15.7 |
18.1 |
20.2 |
2.53 |
3.97 |
| 170° |
34 |
|
v |
|
|
17.0 |
20.1 |
24.0 |
34.0 |
41.6 |
48.1 |
53.8 |
|
|
| 170° |
52.7 |
|
v |
|
|
26.4 |
31.2 |
37.3 |
52.7 |
64.5 |
74.5 |
83.3 |
3.00 |
7.94 |
| 170° |
105 |
|
|
v |
|
52.5 |
62.1 |
74.2 |
105 |
129 |
148 |
166 |
4.75 |
11.1 |
| 170° |
134 |
|
|
|
v |
67.0 |
79.3 |
94.8 |
134 |
164 |
190 |
212 |
4.75 |
12.7 |
| 170° |
214 |
|
|
|
|
107 |
127 |
151.3 |
214 |
262 |
303 |
338 |
5.5 |
16 |
| Spray Angle |
Capacity Code |
Thread Size |
Capacity at Pressure |
Min. Free Passage (mm) |
Eq. Orifice(mm) |
| 1/4" |
3/8" |
1/2" |
3/4" |
0.05
MPa |
0.1
MPa |
0.15
MPa
|
0.2
MPa |
0.3
MPa
|
0.4
MPa |
0.5
MPa |
| 120° |
4.5 |
v |
|
|
|
2.27 |
3.21 |
3.94 |
4.54 |
5.57 |
6.43 |
7.18 |
1.55 |
2.38 |
| 120° |
12.8 |
v
|
|
|
|
6.46 |
9.14 |
11.19 |
12.9 |
15.8 |
18.3 |
20.4 |
2.53
|
3.97
|
| 170° |
12.8 |
v |
|
|
|
6.46 |
9.14 |
11.19 |
12.9 |
15.8 |
18.3 |
20.4 |
2.53 |
3.97 |
| 170° |
34 |
|
v |
|
|
17.2 |
24.3 |
29.7 |
34.3 |
42.0 |
48.5 |
54.3 |
|
|
| 170° |
52.7 |
|
v |
|
|
26.6 |
37.6 |
46.1 |
53.2 |
65.2 |
75.3 |
84.1 |
3.00 |
7.94 |
| 170° |
105 |
|
|
v |
|
53.0 |
75.0 |
91.8 |
106 |
130 |
150 |
168 |
4.75 |
11.1 |
| 170° |
134 |
|
|
|
v |
67.7 |
95.7 |
117 |
135 |
166 |
191 |
214 |
4.75 |
12.7 |
| 170° |
214 |
|
|
|
|
108 |
152.8 |
187 |
216 |
265 |
306 |
342 |
5.5 |
16 |
| Spray Angle |
Capacity Code |
Thread Size |
Capacity at Pressure |
Min. Free Passage (mm) |
Eq. Orifice(mm) |
| 1/4" |
3/8" |
1/2" |
3/4" |
0.5
bar
|
0.7
bar |
1.0
bar
|
2.0
bar |
3.0
bar
|
4.0
bar |
5.0
bar |
| 120° |
4.5 |
v |
|
|
|
2.27 |
2.69 |
3.21 |
4.54 |
5.57 |
6.43 |
7.18 |
1.55 |
2.38 |
| 120° |
12.8 |
v
|
|
|
|
6.46 |
7.65 |
9.14 |
12.9 |
15.8 |
18.3 |
20.4 |
2.53
|
3.97
|
| 170° |
12.8 |
v |
|
|
|
6.46 |
7.65 |
9.14 |
12.9 |
15.8 |
18.3 |
20.4 |
2.53 |
3.97 |
| 170° |
34 |
|
v |
|
|
17.2 |
20.3 |
24.3 |
34.3 |
42.0 |
48.6 |
54.3 |
|
|
| 170° |
52.7 |
|
v |
|
|
26.6 |
31.5 |
37.6 |
53.2 |
65.2 |
75.3 |
84.1 |
3.00 |
7.94 |
| 170° |
105 |
|
|
v |
|
53.0 |
62.7 |
75.0 |
106 |
130 |
150 |
168 |
4.75 |
11.1 |
| 170° |
134 |
|
|
|
v |
67.7 |
80.1 |
95.7 |
135 |
166 |
191 |
214 |
4.75 |
12.7 |
| 170° |
214 |
|
|
|
|
108 |
127.8 |
152.8 |
216 |
265 |
306 |
342 |
5.5 |
16 |
| Spray Angle |
Capacity Code |
Thread Size |
Capacity at Pressure |
Min. Free Passage (inch) |
Eq. Orifice (inch) |
| 1/4" |
3/8" |
1/2" |
3/4" |
5
psi |
10
psi |
20
psi
|
30
psi |
40
psi
|
50
psi |
60
psi |
| 120° |
4.5 |
v |
|
|
|
0.49 |
0.71 |
0.99 |
1.22 |
1.41 |
1.58 |
1.73 |
0.060 |
0.093 |
| 120° |
12.8 |
v
|
|
|
|
1.42 |
2.00 |
2.84 |
3.47 |
4.01 |
4.48 |
4.91 |
0.099
|
0.155
|
| 170° |
12.8 |
v |
|
|
|
1.42 |
2.00 |
2.84 |
3.47 |
4.01 |
4.48 |
4.91 |
0.099 |
0.155 |
| 170° |
34 |
|
v |
|
|
3.76 |
5.32 |
7.53 |
9.22 |
10.7 |
11.9 |
13.0 |
|
|
| 170° |
52.7 |
|
v |
|
|
5.84 |
8.25 |
11.7 |
14.3 |
16.5 |
18.5 |
20.2 |
0.117 |
0.310 |
| 170° |
105 |
|
|
v |
|
11.6 |
16.4 |
23.3 |
28.5 |
32.9 |
36.8 |
40.3 |
0.185 |
0.433 |
| 170° |
134 |
|
|
|
v |
14.8 |
21.0 |
29.7 |
36.4 |
42.0 |
46.9 |
51.4 |
0.185 |
0.495 |
| 170° |
214 |
|
|
|
|
23.7 |
33.5 |
47.4 |
58.1 |
67 |
74.9 |
82.1 |
0.216 |
0.629 |
- * 표준 압력: 빨간색으로 표시된 열입니다.
- * 모바일 친화적으로, 3가지 압력의 3개 열만 표시됩니다. 더 많은 압력 데이터는 PC 또는 노트북에서 차트를 확인하세요.
- * 제품 사양이 많기 때문에 주로 공장 현재 제품 라인업을 기준으로 제품을 제공합니다. 특정 사양이 아직 생산 중인지 확인하려면 저희에게 문의해 주세요.
Applications
자동차 페인트
유량계는 페인트와 용제의 비율을 정확하게 제어하여 도장 품질을 보장하고 휘발성 물질 배출을 줄입니다. 노즐은 페인트와 용제의 혼합 비율을 정밀하게 제어하여 도장 품질과 환경 기준을 충족시킵니다.
Size
| Thread(BSPT) |
Size(mm) |
Weight(g) |
| A |
B |
UPVC |
PEEK |
| 1/4"Male thread |
16 |
52 |
7.2 |
6.5 |
| 3/8"Male thread |
20 |
61 |
10 |
9 |
| 1/2"Male thread |
22 |
77 |
13.6 |
12 |
| 3/4"Male thread |
28 |
90
|
30 |
28.5 |
나사 설치
간단한 2단계로 쉽게 설치하세요!
1단계
노즐 크기가 파이프의 나사 크기와 일치하는지 확인해 주세요.
2단계
테플론 테이프를 감고, 노즐을 시계 방향으로 돌려 누출이 없도록 단단히 조여 주세요.
원하시는 노즐을 찾지 못하셨나요?
30년 이상의 노즐 개발 및 제조 경험과 풍부한 고객 현장 지식을 바탕으로, 귀하의 필요에 맞는 이상적인 제품을 제작하도록 도와드리겠습니다!
귀하의 요구에 맞춘 맞춤형 노즐.
LORRIC은 귀하의 특정 사용 시나리오에 맞게 "유량", "각도", "유량 분포"를 맞춤 제작할 수 있습니다. 또한 특별한 충격력이나 초미세 분무와 같은 독특한 상황에도 지원을 제공합니다. 자세한 정보와 지원이 필요하시면 LORRIC 팀에 언제든지 연락해 주십시오.
유량 맞춤화 가능
고정된 압력 하에서, 일정 시간 내에 노즐이 분사하는 액체나 가스의 양.
분사 각도 맞춤화 가능
분사구에서 분출되는 가스나 액체의 각도입니다.
분포 맞춤화 가능
분사된 액체에 의해 표면에 형성되는 입자의 분포.
CFD가 우리의 작업 결과를 향상시킵니다
극한 환경에서의 테스트는 노즐 개발을 돕기 위한 데이터가 필요합니다.
노즐 맞춤화의 작업 프로세스 및 주의 사항
- 우리는 표준 운영 절차에 따라 맞춤형 노즐 서비스를 제공합니다.
- 주의 사항
- 최소 주문 수량 요구 사항이 있습니다
- 독점 판매 채널은 상호 합의되어야 합니다
조립이 쉽고, 막힘이 적으며, 넓은 면적을 커버
영상에서 LORRIC SPP 스파이럴 노즐의 분사 성능을 확인해보세요.
