SPP 洗滌塔螺旋噴頭

Name: SPP 洗滌塔螺旋噴頭
Brand: LORRIC
Price: Please inquire

易裝配，不易堵塞，大角度螺旋狀噴霧的單流體螺旋噴嘴，易裝配不易堵塞，大角度設計較一般扇型與錐形噴嘴，覆蓋更大面積，常見應用於半導體業的廢氣處理塔，氣體洗滌塔(scrubber)、冷卻水塔、消防等。

品牌：LORRIC
噴形：螺旋形
流體：1流體
材質：UPVC, PVC, PEEK
牙規：BSPT, NPT
牙口尺寸：1/4", 3/8"

檔案下載

關於螺旋噴嘴

單件式螺旋結構狀噴嘴，坊間又有人稱之為豬尾巴噴嘴或蚊香形噴嘴，噴灑形式為實心圓錐。噴霧形狀 (上方往下看噴灑至標的物後行成的形狀) 為多層同心圓。

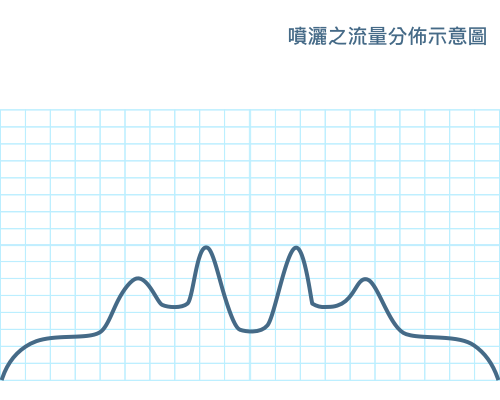

螺旋噴嘴流場分佈呈現多重山谷型，山谷的高峰由內向外遞減，且兩側呈現漸弱狀態的流場分佈。

單件式螺旋結構狀設計，較一般實心圓錐噴嘴有更大的異物通過徑，有效避免阻塞。

SPP螺旋噴頭大角度設計，相較一般扇型與錐形噴嘴，能覆蓋更大面積。

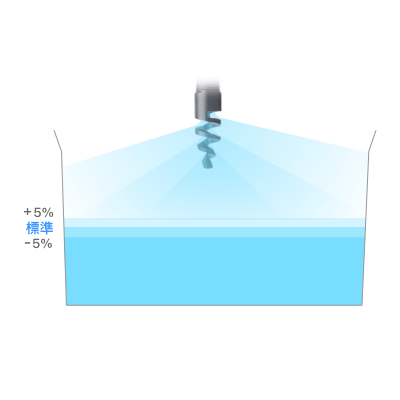

流量公差為標準流量正負5%

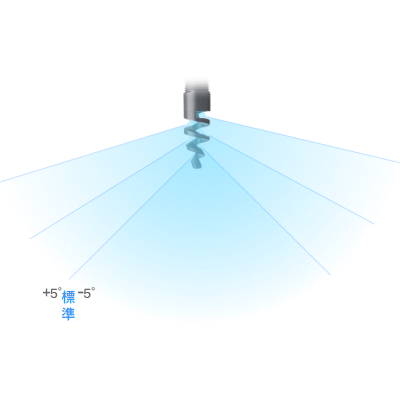

角度公差為標準角度的正負5度

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
- 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

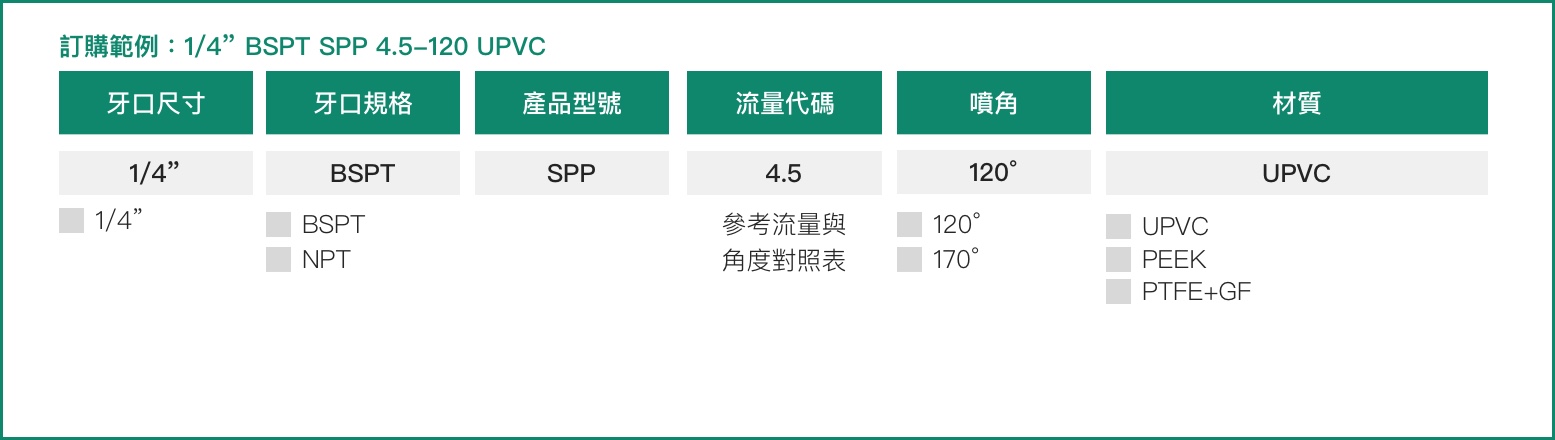

訂購範例：1/4” BSPT SPP 4.5-120 UPVC，以下為各數字所對應的選項與意涵。

單位選擇

噴角	流量代碼	牙口尺寸				壓力對應流量							異物通過徑 (mm)	等效口徑(mm)
噴角	流量代碼	1/4"	3/8"	1/2"	3/4"	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	2.0 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	5.0 kgf/cm²	異物通過徑 (mm)	等效口徑(mm)
120°	4.5	v				2.25	2.66	3.18	4.50	5.51	6.36	7.12	1.55	2.38
120°	12.8	v				6.40	7.57	9.05	12.8	15.7	18.1	20.2	2.53	3.97
170°	12.8	v				6.40	7.57	9.05	12.8	15.7	18.1	20.2	2.53	3.97
170°	34		v			17.0	20.1	24.0	34.0	41.6	48.1	53.8
170°	52.7		v			26.4	31.2	37.3	52.7	64.5	74.5	83.3	3.00	7.94
170°	105			v		52.5	62.1	74.2	105	129	148	166	4.75	11.1
170°	134				v	67.0	79.3	94.8	134	164	190	212	4.75	12.7
170°	214					107	127	151.3	214	262	303	338	5.5	16

噴角	流量代碼	牙口尺寸				壓力對應流量							異物通過徑 (mm)	等效口徑(mm)
噴角	流量代碼	1/4"	3/8"	1/2"	3/4"	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	異物通過徑 (mm)	等效口徑(mm)
120°	4.5	v				2.27	3.21	3.94	4.54	5.57	6.43	7.18	1.55	2.38
120°	12.8	v				6.46	9.14	11.19	12.9	15.8	18.3	20.4	2.53	3.97
170°	12.8	v				6.46	9.14	11.19	12.9	15.8	18.3	20.4	2.53	3.97
170°	34		v			17.2	24.3	29.7	34.3	42.0	48.5	54.3
170°	52.7		v			26.6	37.6	46.1	53.2	65.2	75.3	84.1	3.00	7.94
170°	105			v		53.0	75.0	91.8	106	130	150	168	4.75	11.1
170°	134				v	67.7	95.7	117	135	166	191	214	4.75	12.7
170°	214					108	152.8	187	216	265	306	342	5.5	16

噴角	流量代碼	牙口尺寸				壓力對應流量							異物通過徑 (mm)	等效口徑(mm)
噴角	流量代碼	1/4"	3/8"	1/2"	3/4"	0.5 bar	0.7 bar	1.0 bar	2.0 bar	3.0 bar	4.0 bar	5.0 bar	異物通過徑 (mm)	等效口徑(mm)
120°	4.5	v				2.27	2.69	3.21	4.54	5.57	6.43	7.18	1.55	2.38
120°	12.8	v				6.46	7.65	9.14	12.9	15.8	18.3	20.4	2.53	3.97
170°	12.8	v				6.46	7.65	9.14	12.9	15.8	18.3	20.4	2.53	3.97
170°	34		v			17.2	20.3	24.3	34.3	42.0	48.6	54.3
170°	52.7		v			26.6	31.5	37.6	53.2	65.2	75.3	84.1	3.00	7.94
170°	105			v		53.0	62.7	75.0	106	130	150	168	4.75	11.1
170°	134				v	67.7	80.1	95.7	135	166	191	214	4.75	12.7
170°	214					108	127.8	152.8	216	265	306	342	5.5	16

噴角	流量代碼	牙口尺寸				壓力對應流量							異物通過徑 (inch)	等效口徑 (inch)
噴角	流量代碼	1/4"	3/8"	1/2"	3/4"	5 psi	10 psi	20 psi	30 psi	40 psi	50 psi	60 psi	異物通過徑 (inch)	等效口徑 (inch)
120°	4.5	v				0.49	0.71	0.99	1.22	1.41	1.58	1.73	0.060	0.093
120°	12.8	v				1.42	2.00	2.84	3.47	4.01	4.48	4.91	0.099	0.155
170°	12.8	v				1.42	2.00	2.84	3.47	4.01	4.48	4.91	0.099	0.155
170°	34		v			3.76	5.32	7.53	9.22	10.7	11.9	13.0
170°	52.7		v			5.84	8.25	11.7	14.3	16.5	18.5	20.2	0.117	0.310
170°	105			v		11.6	16.4	23.3	28.5	32.9	36.8	40.3	0.185	0.433
170°	134				v	14.8	21.0	29.7	36.4	42.0	46.9	51.4	0.185	0.495
170°	214					23.7	33.5	47.4	58.1	67	74.9	82.1	0.216	0.629

- 標準壓力：紅字標明。
- 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
- 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
- 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。
