ED Eductor 攪拌噴嘴洗滌塔等多種產業適用

最適合桶槽、電鍍、塗裝、氣體洗滌塔 (scrubber)、清洗、冷卻，以及消防水池攪拌、電著塗裝、離子交換設備等應用的攪拌噴嘴。無需工具可徒手進行安裝, 特殊的結構設計製造攪拌與循環的噴霧效果，有效混合藥品、將懸浮物導向過濾器、避免固體殘骸沉澱。

品牌：	LORRIC
流體：	1流體
材質：	玻璃纖維強化級PP (FRPP)
	SS316 (不鏽鋼) (限3/8")
牙規：	BSPT
牙口尺寸：	3/8", 3/4"

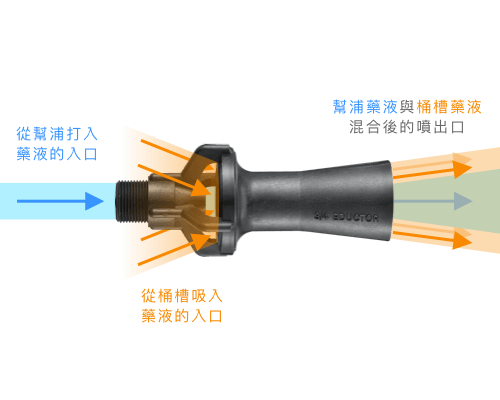

噴灑原理

此為單流體噴嘴，應用於液面下的液體攪拌，特殊的結構設計可以製造攪拌與循環的噴霧效果，並且具有混合藥品、將懸浮物導向過濾器、避免固體殘骸沉澱等功能。
節能實現液體攪拌目的，噴嘴供給流量，得吸入最高4倍的液體流量，再由放大噴管噴出，始為噴出流量，能較傳統嚗氣或機械手臂，更有效率的實現攪拌目的。(供給量+吸入量=總流量)

單件式設計

單件式結構，無需其他工具徒手即可進行安裝

多種材質可供選擇

玻璃纖維強化級PP (FRPP)
SS316 (不鏽鋼) (限3/8")

多種流量可供選擇

扇型噴嘴提供多種流量範圍，以標準設計壓力 0.5 Kg/cm²為例，最小總流量為 62,51 Lpm；最大總流量為 218.74 Lpm。（其他流量需求請參考「規格表」，或直接與我司聯繫）。

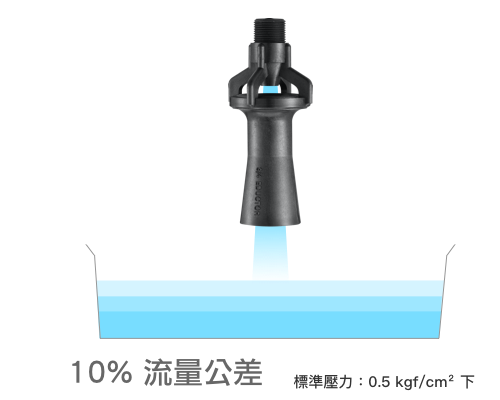

關於公差

流量公差為標準流量正負10%

我們對材質的三大保證

金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
- 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

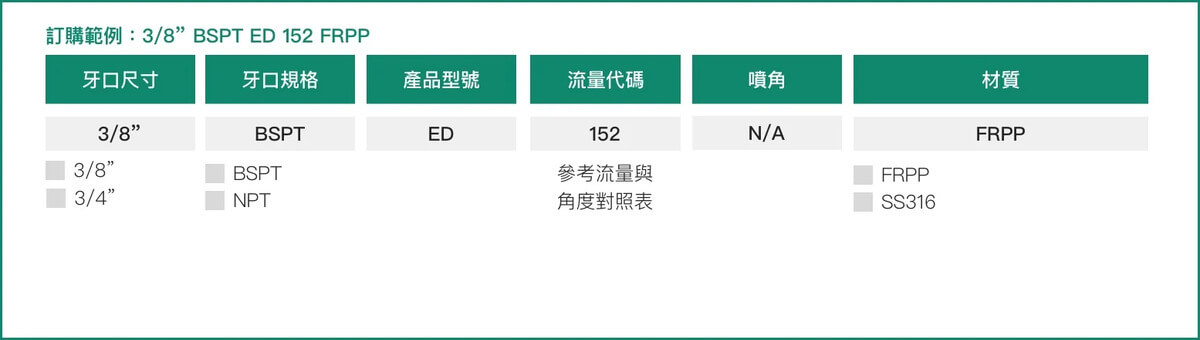

訂購範例：3/8” BSPT ED 152 FRPP，以下為各數字所對應的選項與意涵。

單位
選擇

牙口尺寸	流量代碼	放大率	流量定義	壓力對應流量
牙口尺寸	流量代碼	放大率	流量定義	0.1 kgf/cm²	0.25 kgf/cm²	0.5 kgf/cm²	0.75 kgf/cm²	1 kgf/cm²	1.5 kgf/cm²	2 kgf/cm²	3 kgf/cm²	4 kgf/cm²
3/8"	063	5.0	供給量	5.59	8.84	12.50	15.31	17.68	21.65	25.00	30.62	35.36
3/8"	(FRPP)	5.0	吸入量	22.36	35.36	50.01	61.25	70.72	86.61	100.01	122.49	141.44
3/8"		5.0	總流量	27.95	44.20	62.51	76.56	88.40	108.27	125.02	153.11	176.80

3/8"	152	5.0	供給量	10.87	17.18	24.30	29.76	34.36	42.08	48.59	59.51	68.72
3/8"	(FRPP)	5.0	吸入量	43.46	68.72	97.18	119.03	137.44	168.33	194.37	238.05	274.88
3/8"		5.0	總流量	54.33	85.90	121.48	148.78	171.80	210.41	242.96	297.97	343.60

3/8"	138	5.0	供給量	12.31	19.44	27.50	33.68	38.89	47.63	55.00	67.33	77.78
3/8"	(SS316)	5.0	吸入量	49.21	77.78	110.00	134.46	155.56	190.06	220.00	269.33	311.11
3/8"		5.0	總流量	61.52	97.22	137.50	168.14	194.44	237.69	275.00	336.66	388.89

3/4"		5.0	供給量	19.57	30.94	43.75	53.58	61.87	75.77	87.50	107.16	123.74
3/4"		5.0	吸入量	78.26	123.74	174.99	214.32	247.48	303.10	349.99	428.65	494.96
3/4"		5.0	總流量	97.83	154.68	218.74	267.90	309.35	378.87	437.49	535.81	618.70

牙口尺寸	流量代碼	放大率	流量定義	壓力對應流量
牙口尺寸	流量代碼	放大率	流量定義	0.01 MPa	0.025 MPa	0.05 MPa	0.075 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.4 MPa
3/8"	063	5.0	供給量	5.65	8.93	12.62	15.46	17.85	21.87	25.25	30.92	35.71
3/8"	(FRPP)	5.0	吸入量	22.58	35.71	50.50	61.85	71.41	87.46	100.99	123.69	142.83
3/8"		5.0	總流量	28.23	44.63	63.12	77.31	89.27	109.33	126.24	154.62	178.53

3/8"	152	5.0	供給量	10.97	17.35	24.53	30.05	34.70	42.50	49.07	60.10	69.39
3/8"	(FRPP)	5.0	吸入量	43.89	69.39	98.14	120.19	138.79	169.98	196.28	240.39	277.58
3/8"		5.0	總流量	54.86	86.74	122.67	150.24	173.49	212.48	245.35	300.49	346.97

3/8"	138	5.0	供給量	12.31	19.44	27.50	33.68	38.89	47.63	55.00	67.33	77.78
3/8"	(SS316)	5.0	吸入量	49.21	77.78	110.00	134.46	155.56	190.06	220.00	269.33	311.11
3/8"		5.0	總流量	61.52	97.22	137.50	168.14	194.44	237.69	275.00	336.66	388.89

3/4"		5.0	供給量	19.76	31.24	44.18	54.11	62.48	76.52	88.36	108.21	124.95
3/4"		5.0	吸入量	79.03	124.95	176.71	216.43	249.91	306.07	353.42	432.85	499.82
3/4"		5.0	總流量	98.78	156.19	220.89	270.53	312.38	382.59	441.78	541.07	624.77

牙口尺寸	流量代碼	放大率	流量定義	壓力對應流量
牙口尺寸	流量代碼	放大率	流量定義	0.1 bar	0.25 bar	0.5 bar	0.75 bar	1 bar	1.5 bar	2 bar	3 bar	4 bar
3/8"	063	5.0	供給量	5.65	8.93	12.62	15.46	17.85	21.87	25.25	30.92	35.71
3/8"	(FRPP)	5.0	吸入量	22.58	35.71	50.50	61.85	71.41	87.46	100.99	123.69	142.83
3/8"		5.0	總流量	28.23	44.63	63.12	77.31	89.27	109.33	126.24	154.62	178.53

3/8"	152	5.0	供給量	10.97	17.35	24.53	30.05	34.70	42.50	49.07	60.10	69.39
3/8"	(FRPP)	5.0	吸入量	43.89	69.39	98.14	120.19	138.79	169.98	196.28	240.39	277.58
3/8"		5.0	總流量	54.86	86.74	122.67	150.24	173.49	212.48	245.35	300.49	346.97

3/8"	138	5.0	供給量	12.31	19.44	27.50	33.68	38.89	47.63	55.00	67.33	77.78
3/8"	(SS316)	5.0	吸入量	49.21	77.78	110.00	134.46	155.56	190.06	220.00	269.33	311.11
3/8"		5.0	總流量	61.52	97.22	137.50	168.14	194.44	237.69	275.00	336.66	388.89

3/4"		5.0	供給量	19.76	31.24	44.18	54.11	62.48	76.52	88.36	108.21	124.95
3/4"		5.0	吸入量	79.03	124.95	176.71	216.43	249.91	306.07	353.42	432.85	499.82
3/4"		5.0	總流量	98.78	156.19	220.89	270.53	312.38	382.59	441.78	541.07	624.77

牙口尺寸	流量代碼	放大率	流量定義	壓力對應流量
牙口尺寸	流量代碼	放大率	流量定義	1.5 psi	3.5 psi	7 psi	10 psi	15 psi	20 psi	28 psi	40 psi	60 psi
3/8"	063	5.0	供給量	1.52	2.32	3.28	3.92	4.80	5.54	6.55	7.83	9.59
3/8"	(FRPP)	5.0	吸入量	6.07	9.27	13.11	15.66	19.19	22.15	26.21	31.33	38.37
3/8"		5.0	總流量	7.58	11.58	16.38	19.58	23.98	27.69	32.77	39.16	47.96

3/8"	152	5.0	供給量	2.95	4.50	6.37	7.61	9.32	10.76	12.74	15.22	18.64
3/8"	(FRPP)	5.0	吸入量	11.79	18.01	25.47	30.44	37.29	43.05	50.94	60.89	74.75
3/8"		5.0	總流量	14.74	22.51	31.84	38.05	46.61	53.82	63.68	76.11	93.21

3/8"	138	5.0	供給量	12.54	19.15	7.24	32.38	39.65	45.80	54.20	64.79	79.31
3/8"	(SS316)	5.0	吸入量	50.17	76.60	108.37	129.51	158.60	183.20	216.79	259.16	317.23
3/8"		5.0	總流量	62.71	95.75	135.46	161.89	198.25	229.00	270.99	323.95	396.54

3/4"		5.0	供給量	5.31	8.11	11.47	13.70	16.78	19.38	22.93	27.41	33.57
3/4"		5.0	吸入量	21.23	32.43	45.86	54.82	67.14	77.52	91.73	109.64	134.28
3/4"		5.0	總流量	26.54	40.54	57.33	68.52	83.92	96.91	114.66	137.05	167.85

- 標準壓力：紅字標明。
- 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
- 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
- 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。
