EB+HB 塗裝專用管扣式可調角度塑膠扇形噴嘴

Name: EB+HB 塗裝專用管扣式可調角度塑膠扇形噴嘴
Brand: LORRIC
Price: Please inquire

易安裝管扣設計,徒手拆卸,快速固定,易維護,防阻塞,均勻分布的扇形噴灑單流體噴嘴,常見應用於塗裝產業前處理製程,其他清洗應用

檔案下載

立即詢價

易安裝管扣設計，徒手拆卸，快速固定

易安裝管扣設計，螺帽徒手就可拆卸，只需於水導管鑽孔，無須其他工具就可將噴嘴固定在導管上。

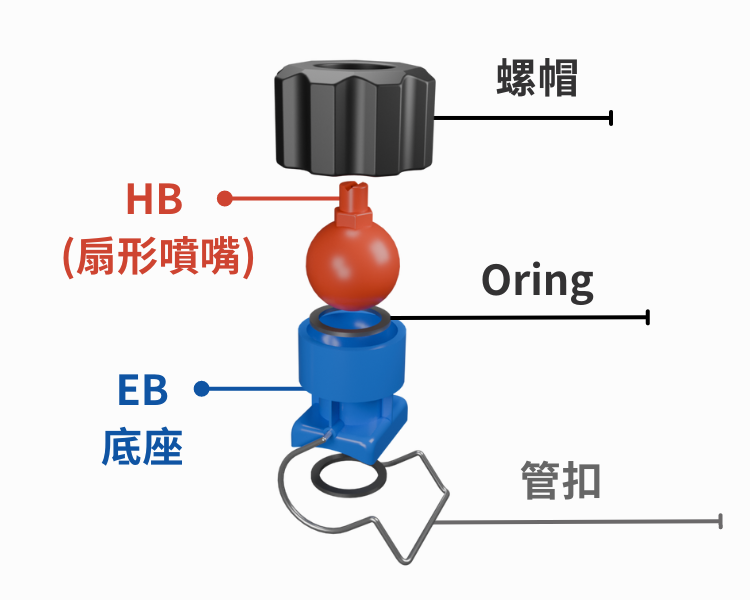

EB+HB 為三件式管扣型噴嘴，方便拆裝與維護，部件包含螺帽、噴嘴球座、底座、管扣與墊圈。

EB+HB 的噴嘴球座 HB，噴霧形狀為扇形，噴灑角度提供65度以及80度，另有提供多種流量範圍，以標準設計壓力1Kg/cm²為例，最小規格流量2.26Lpm，最大流量13.55Lpm。（其他流量需求請參考「規格表」，或直接與我司聯繫）

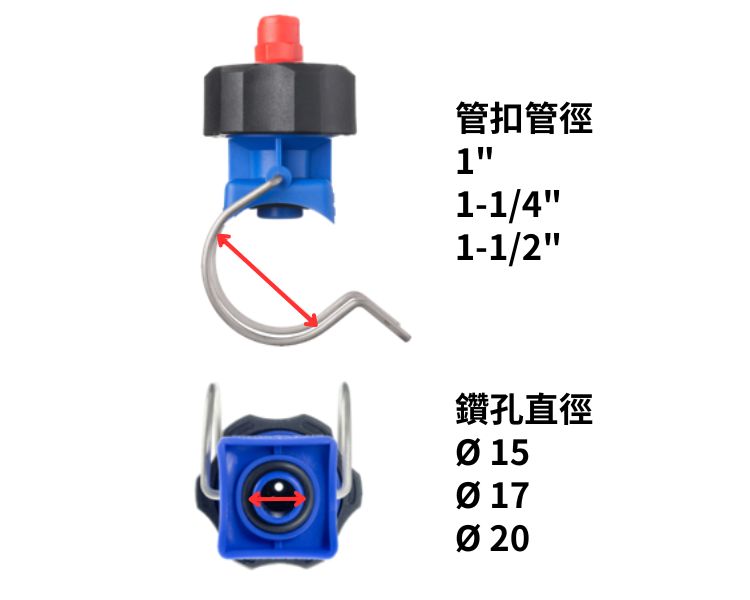

EB底座提供多種管徑與孔徑選擇，一般業界最常選擇EB管扣尺寸1"，鑽孔直徑Ø 15，再搭配流量代碼10，角度65度的HB扇形噴嘴。

•管扣尺寸：
1"（OD34 +/-0.3mm）
1-1/4"（OD42 +/-0.3mm）
1-1/2"（OD48 +/-0.4mm）
•鑽孔直徑：
Ø 15 (14.3~1/m)
Ø 17 (16.4~17m/m)
Ø 20 (19.0~20m/m)

流量公差為標準流量正負10%

角度公差為標準角度的正負10度

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
- 適合您需求的噴嘴管徑(牙口)尺寸與規格。
- 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

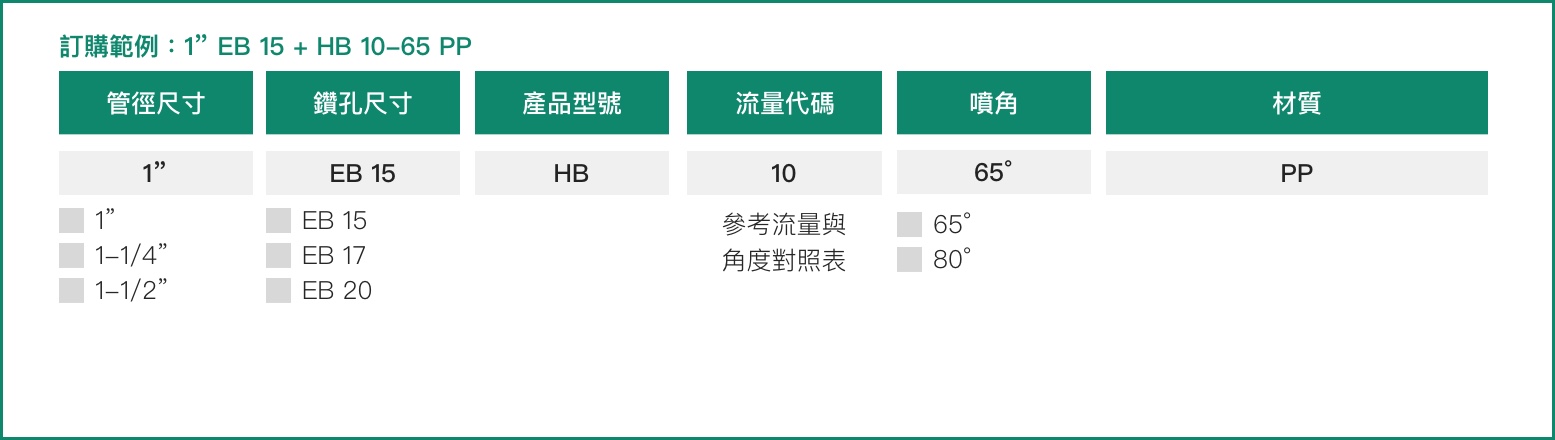

規格範例：1” EB 15 + HB 10-65 PP，以下為各數字所對應的選項與意涵。

單位
選擇

噴角	流量代碼	HB 顏色	壓力對應流量
噴角	流量代碼	HB 顏色	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	3.5 kgf/cm²	4.0 kgf/cm²
65°	10	淡藍色	1.60	1.89	2.26	2.77	3.20	3.57	3.91	4.23	4.52
65°	20	紅色	3.20	3.78	4.52	5.54	6.39	7.15	7.83	8.46	9.04
65°	30	橘色	4.79	5.66	6.77	8.29	9.57	10.70	11.73	12.67	13.54
65°	35	黑色	5.59	6.61	7.90	9.68	11.17	12.49	13.68	14.78	15.80
65°	40	黃色	6.39	7.56	9.03	11.06	12.77	14.28	15.64	16.89	18.06
65°	50	藍色	7.98	9.45	11.29	13.83	15.97	17.85	19.55	21.12	22.58
65°	60	綠色	9.58	11.34	13.55	16.60	19.16	21.42	23.74	25.35	27.10
80°	10	淡藍色	1.60	1.89	2.26	2.77	3.20	3.57	3.91	4.23	4.52
80°	20	紅色	3.20	3.78	4.52	5.54	6.39	7.15	7.83	8.46	9.04
80°	30	橘色	4.79	5.66	6.77	8.29	9.57	10.70	11.73	12.67	13.54
80°	35	黑色	5.59	6.61	7.90	9.68	11.17	12.49	13.68	14.78	15.80
80°	40	黃色	6.39	7.56	9.03	11.06	12.77	14.28	15.64	16.89	18.06
80°	50	藍色	7.98	9.45	11.29	13.83	15.97	17.85	19.55	21.12	22.58
80°	60	綠色	9.58	11.34	13.55	16.60	19.16	21.42	23.74	25.35	27.10

噴角	流量代碼	HB顏色	壓力對應流量
噴角	流量代碼	HB顏色	0.05 MPa	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.35 MPa	0.4 MPa
65°	10	淡藍色	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
65°	20	紅色	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
65°	30	橘色	4.83	5.72	6.84	8.37	9.67	10.81	11.84	12.79	13.67
65°	35	黑色	5.64	6.67	7.98	9.77	11.28	12.61	13.82	14.92	15.95
65°	40	黃色	6.45	7.63	9.12	11.17	12.90	14.42	15.79	17.06	18.24
65°	50	藍色	8.06	9.54	11.40	13.96	16.12	18.03	19.75	21.33	22.80
65°	60	綠色	9.68	11.45	13.68	16.76	19.35	21.63	23.70	25.60	27.37
80°	10	淡藍色	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
80°	20	紅色	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
80°	30	橘色	4.83	5.72	6.84	8.37	9.67	10.81	11.84	12.79	13.67
80°	35	黑色	5.64	6.67	7.98	9.77	11.28	12.61	13.82	14.92	15.95
80°	40	黃色	6.45	7.63	9.12	11.17	12.90	14.42	15.79	17.06	18.24
80°	50	藍色	8.06	9.54	11.40	13.96	16.12	18.03	19.75	21.33	22.80
80°	60	綠色	9.68	11.45	13.68	16.76	19.35	21.63	23.70	25.60	27.37

噴角	流量代碼	HB顏色	壓力對應流量
噴角	流量代碼	HB顏色	0.5 bar	0.7 bar	1.0 bar	1.5 bar	2.0 bar	2.5 bar	3.0 bar	3.5 bar	4.0 bar
65°	10	淡藍色	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
65°	20	紅色	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
65°	30	橘色	4.83	5.72	6.84	8.37	9.67	10.8	11.8	12.8	13.7
65°	35	黑色	5.64	6.67	7.98	9.77	11.3	12.6	13.8	14.9	16.0
65°	40	黃色	6.45	7.63	9.12	11.2	12.9	14.4	15.8	17.1	18.2
65°	50	藍色	8.06	9.54	11.4	14.0	16.1	18.0	19.7	21.3	22.8
65°	60	綠色	9.68	11.4	13.7	16.8	19.4	21.6	23.7	25.6	27.4
80°	10	淡藍色	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
80°	20	紅色	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
80°	30	橘色	4.83	5.72	6.84	8.37	9.67	10.8	11.8	12.8	13.7
80°	35	黑色	5.64	6.67	7.98	9.77	11.3	12.6	13.8	14.9	16.0
80°	40	黃色	6.45	7.63	9.12	11.2	12.9	14.4	15.8	17.1	18.2
80°	50	藍色	8.06	9.54	11.4	14.0	16.1	18.0	19.7	21.3	22.8
80°	60	綠色	9.68	11.4	13.7	16.8	19.4	21.6	23.7	25.6	27.4

噴角	流量代碼	HB顏色	壓力對應流量
噴角	流量代碼	HB顏色	7 psi	10 psi	15 psi	20 psi	25 psi	30 psi	40 psi	50 psi	60 psi
65°	10	淡藍色	0.42	0.50	0.61	0.71	0.79	0.87	1.00	1.12	1.23
65°	20	紅色	0.84	1.00	1.23	1.42	1.58	1.73	2.00	2.24	2.45
65°	30	橘色	1.25	1.50	1.84	2.12	2.37	2.60	3.00	3.35	3.67
65°	35	黑色	1.46	1.75	2.14	2.47	2.77	3.03	3.50	3.91	4.29
65°	40	黃色	1.67	2.00	2.45	2.83	3.16	3.46	4.00	4.47	4.90
65°	50	藍色	2.09	2.50	3.06	3.54	3.95	4.33	5.00	5.59	6.13
65°	60	綠色	2.51	3.00	3.68	4.24	4.75	5.20	6.00	6.71	7.35
80°	10	淡藍色	0.42	0.50	0.61	0.71	0.79	0.87	1.00	1.12	1.23
80°	20	紅色	0.84	1.00	1.23	1.42	1.58	1.73	2.00	2.24	2.45
80°	30	橘色	1.25	1.50	1.84	2.12	2.37	2.60	3.00	3.35	3.67
80°	35	黑色	1.46	1.75	2.14	2.47	2.77	3.03	3.50	3.91	4.29
80°	40	黃色	1.67	2.00	2.45	2.83	3.16	3.46	4.00	4.47	4.90
80°	50	藍色	2.09	2.50	3.06	3.54	3.95	4.33	5.00	5.59	6.13
80°	60	綠色	2.51	3.00	3.68	4.24	4.75	5.20	6.00	6.71	7.35

標準壓力：紅字標明。
若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。
