EB+HB Vòi phun dạng quạt phẳng gắn kẹp ống điều chỉnh góc

Dễ dàng điều chỉnh, lắp đặt, bảo trì, không bị tắc nghẽn và phân phối đều, vòi phun dạng quạt một chất lỏng thường được sử dụng trong các quy trình xử lý trước của ngành sơn.

Thương hiệu: LORRIC
Kiểu phun: Dạng quạt
Kích thước kẹp đế: 1", 1-1/4", 1-1/2"

Danh mục



Thiết kế lắp đặt đơn giản

Thiết kế kẹp đơn giản cho phép tháo đai ốc mà không cần dụng cụ. Chỉ cần khoan một lỗ trên ống nước, vòi phun có thể được gắn chặt mà không cần thêm bất kỳ dụng cụ nào.

Thiết kế lắp đặt đơn giản
Thiết kế cấu trúc ba phần

Thiết kế cấu trúc ba phần

EB+HB là một vòi phun dạng kẹp ba phần, được thiết kế để lắp ráp và bảo trì dễ dàng.

Đai ốc: Sợi thủy tinh gia cố (FRPP)
Vòi phun dạng quạt HB: PP
Đế EB: FRPP
Oring: NBR
Kẹp ống: SS316

Vòi phun dạng quạt HB

Vòi phun HB, sử dụng cùng với cụm bóng EB+HB, tạo ra tia phun hình quạt với góc 65° và 80°. Ở áp suất 1 Kg/cm², lưu lượng dao động từ 2.26 Lpm đến 13.55 Lpm. (Đối với các lưu lượng khác, vui lòng tham khảo bảng thông số kỹ thuật hoặc liên hệ với chúng tôi.)

Vòi phun dạng quạt HB
Các tùy chọn vật liệu

Các tùy chọn vật liệu

Đế EB cung cấp nhiều kích thước ống và lỗ khoan khác nhau. Lựa chọn phổ biến nhất là kẹp EB 1", lỗ khoan Ø 15, kết hợp với vòi phun dẹt quạt HB 65°, mã lưu lượng 10.

• Kích thước ống kẹp:
 1"(OD34 +/-0.3mm)
 1-1/4"(OD42 +/-0.3mm)
 1-1/2"(OD48 +/-0.4mm)
• Đường kính lỗ vòi:
 Ø 15 (14.3~1/m)
 Ø 17 (16.4~17m/m)
 Ø 20 (19.0~20m/m)

Về dung sai kỹ thuật

Dung sai lưu lượng

Dung sai lưu lượng

Dung sai lưu lượng nằm trong phạm vi cộng hoặc trừ 5% so với lưu lượng tiêu chuẩn.

Dung sai góc

Dung sai góc

Dung sai góc nằm trong phạm vi cộng hoặc trừ 5% so với góc tiêu chuẩn.

Đảm bảo về vật liệu

Kim loại
Kim loại

Chúng tôi sử dụng kim loại rèn chất lượng cao để sản xuất các vòi phun chắc chắn và bền bằng quy trình tiện chi tiết.

Nhựa
Nhựa

Chúng tôi cam kết không bao giờ sử dụng vật liệu tái chế.

Chất lượng cao
Chất lượng cao

Tất cả vật liệu đều được mua từ các nhà cung cấp hàng đầu thế giới.

Vui lòng đặt hàng theo hướng dẫn dưới đây.

  • Vui lòng chọn vòi phun phù hợp nhất với yêu cầu của bạn dựa trên các hướng dẫn lựa chọn bên dưới.
    • Chọn đường kính vòi phun (kích thước ren) và thông số kỹ thuật phù hợp với yêu cầu của bạn.
    • Để chọn lưu lượng phun của mỗi vòi, tham khảo "Biểu đồ Lưu lượng vs. Góc" bên dưới.
    • Để chọn diện tích bao phủ phun của mỗi vòi, tham khảo "Biểu đồ Lưu lượng vs. Góc" bên dưới.
    • Chọn vật liệu vòi phun; các môi trường ứng dụng khác nhau yêu cầu các vật liệu khác nhau. Chọn vật liệu vòi phun phù hợp với môi trường ứng dụng của bạn.
    • Để xác định góc phun đáp ứng yêu cầu của bạn, tương ứng với diện tích bao phủ phun của mỗi vòi dựa trên nhu cầu của bạn, vui lòng tham khảo "Biểu đồ So sánh Lưu lượng và Góc" bên dưới.
    • Chọn vật liệu vòi phun phù hợp với nhu cầu của bạn, vì các môi trường khác nhau yêu cầu các vật liệu cụ thể. Chọn tương ứng theo ngữ cảnh sử dụng của bạn.

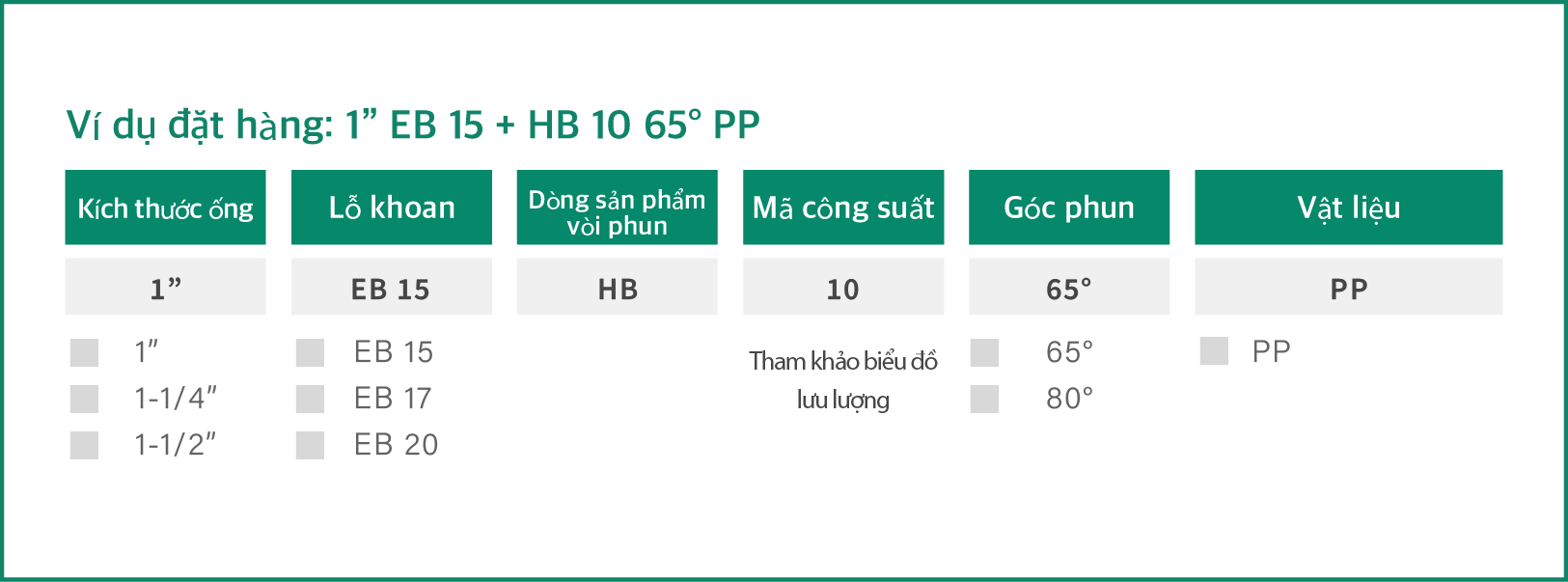

  • Ví dụ thông số kỹ thuật: 1” EB 15 + HB 10-65 PP, các mục bên dưới giải thích các lựa chọn và ý nghĩa tương ứng với từng số.
Chọn
Đơn vị
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Color of HB Capacity at Pressure Capacity at Pressure
0.5
kgf/cm²
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
2.5
kgf/cm²
3.0
kgf/cm²
3.5
kgf/cm²
4.0
kgf/cm²
65° 10 Sky Blue
1.60 1.89 2.26 2.77 3.20 3.57 3.91 4.23 4.52
65° 20 Red
3.20 3.78 4.52 5.54 6.39 7.15 7.83 8.46 9.04
65° 30 Orange
4.79 5.66 6.77 8.29 9.57 10.70 11.73 12.67 13.54
65° 35 Black
5.59 6.61 7.90 9.68 11.17 12.49 13.68 14.78 15.80
65° 40 Yellow
6.39 7.56 9.03 11.06 12.77 14.28 15.64 16.89 18.06
65° 50 Blue
7.98 9.45 11.29 13.83 15.97 17.85 19.55 21.12 22.58
65° 60 Green
9.58 11.34 13.55 16.60 19.16 21.42 23.74 25.35 27.10
80° 10 Sky Blue
1.60 1.89 2.26 2.77 3.20 3.57 3.91 4.23 4.52
80° 20 Red
3.20 3.78 4.52 5.54 6.39 7.15 7.83 8.46 9.04
80° 30 Orange
4.79 5.66 6.77 8.29 9.57 10.70 11.73 12.67 13.54
80° 35 Black
5.59 6.61 7.90 9.68 11.17 12.49 13.68 14.78 15.80
80° 40 Yellow
6.39 7.56 9.03 11.06 12.77 14.28 15.64 16.89 18.06
80° 50 Blue
7.98 9.45 11.29 13.83 15.97 17.85 19.55 21.12 22.58
80° 60 Green
9.58 11.34 13.55 16.60 19.16 21.42 23.74 25.35 27.10
Spray Angle Capacity Code Color of HB Capacity at Pressure Capacity at Pressure
0.05
MPa
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.25
MPa
0.3
MPa
0.35
MPa
0.4
MPa
65° 10 Sky Blue
1.61 1.91 2.28 2.80 3.23 3.61 3.95 4.27 4.56
65° 20 Red
3.23 3.82 4.56 5.59 6.45 7.22 7.91 8.54 9.13
65° 30 Orange
4.83 5.72 6.84 8.37 9.67 10.81 11.84 12.79 13.67
65° 35 Black
5.64 6.67 7.98 9.77 11.28 12.61 13.82 14.92 15.95
65° 40 Yellow
6.45 7.63 9.12 11.17 12.90 14.42 15.79 17.06 18.24
65° 50 Blue
8.06 9.54 11.40 13.96 16.12 18.03 19.75 21.33 22.80
65° 60 Green
9.68 11.45 13.68 16.76 19.35 21.63 23.70 25.60 27.37
80° 10 Sky Blue
1.61 1.91 2.28 2.80 3.23 3.61 3.95 4.27 4.56
80° 20 Red
3.23 3.82 4.56 5.59 6.45 7.22 7.91 8.54 9.13
80° 30 Orange
4.83 5.72 6.84 8.37 9.67 10.81 11.84 12.79 13.67
80° 35 Black
5.64 6.67 7.98 9.77 11.28 12.61 13.82 14.92 15.95
80° 40 Yellow
6.45 7.63 9.12 11.17 12.90 14.42 15.79 17.06 18.24
80° 50 Blue
8.06 9.54 11.40 13.96 16.12 18.03 19.75 21.33 22.80
80° 60 Green
9.68 11.45 13.68 16.76 19.35 21.63 23.70 25.60 27.37
Spray Angle Capacity Code Color of HB Capacity at Pressure Capacity at Pressure
0.5
bar
0.7
bar
1.0
bar
1.5
bar
2.0
bar
2.5
bar
3.0
bar
3.5
bar
4.0
bar
65° 10 Sky Blue
1.61 1.91 2.28 2.80 3.23 3.61 3.95 4.27 4.56
65° 20 Red
3.23 3.82 4.56 5.59 6.45 7.22 7.91 8.54 9.13
65° 30 Orange
4.83 5.72 6.84 8.37 9.67 10.8 11.8 12.8 13.7
65° 35 Black
5.64 6.67 7.98 9.77 11.3 12.6 13.8 14.9 16.0
65° 40 Yellow
6.45 7.63 9.12 11.2 12.9 14.4 15.8 17.1 18.2
65° 50 Blue
8.06 9.54 11.4 14.0 16.1 18.0 19.7 21.3 22.8
65° 60 Green
9.68 11.4 13.7 16.8 19.4 21.6 23.7 25.6 27.4
80° 10 Sky Blue
1.61 1.91 2.28 2.80 3.23 3.61 3.95 4.27 4.56
80° 20 Red
3.23 3.82 4.56 5.59 6.45 7.22 7.91 8.54 9.13
80° 30 Orange
4.83 5.72 6.84 8.37 9.67 10.8 11.8 12.8 13.7
80° 35 Black
5.64 6.67 7.98 9.77 11.3 12.6 13.8 14.9 16.0
80° 40 Yellow
6.45 7.63 9.12 11.2 12.9 14.4 15.8 17.1 18.2
80° 50 Blue
8.06 9.54 11.4 14.0 16.1 18.0 19.7 21.3 22.8
80° 60 Green
9.68 11.4 13.7 16.8 19.4 21.6 23.7 25.6 27.4
Spray Angle Capacity Code Color of HB Capacity at Pressure Capacity at Pressure
7
psi
10
psi
15
psi
20
psi
25
psi
30
psi
40
psi
50
psi
60
psi
65° 10 Sky Blue
0.42 0.50 0.61 0.71 0.79 0.87 1.00 1.12 1.23
65° 20 Red
0.84 1.00 1.23 1.42 1.58 1.73 2.00 2.24 2.45
65° 30 Orange
1.25 1.50 1.84 2.12 2.37 2.60 3.00 3.35 3.67
65° 35 Black
1.46 1.75 2.14 2.47 2.77 3.03 3.50 3.91 4.29
65° 40 Yellow
1.67 2.00 2.45 2.83 3.16 3.46 4.00 4.47 4.90
65° 50 Blue
2.09 2.50 3.06 3.54 3.95 4.33 5.00 5.59 6.13
65° 60 Green
2.51 3.00 3.68 4.24 4.75 5.20 6.00 6.71 7.35
80° 10 Sky Blue
0.42 0.50 0.61 0.71 0.79 0.87 1.00 1.12 1.23
80° 20 Red
0.84 1.00 1.23 1.42 1.58 1.73 2.00 2.24 2.45
80° 30 Orange
1.25 1.50 1.84 2.12 2.37 2.60 3.00 3.35 3.67
80° 35 Black
1.46 1.75 2.14 2.47 2.77 3.03 3.50 3.91 4.29
80° 40 Yellow
1.67 2.00 2.45 2.83 3.16 3.46 4.00 4.47 4.90
80° 50 Blue
2.09 2.50 3.06 3.54 3.95 4.33 5.00 5.59 6.13
80° 60 Green
2.51 3.00 3.68 4.24 4.75 5.20 6.00 6.71 7.35
  • * Áp suất tiêu chuẩn: Cột được tô đỏ.
  • * Để thân thiện với thiết bị di động, chỉ hiển thị 3 cột với 3 mức áp suất. Để biết thêm dữ liệu áp suất, vui lòng kiểm tra bảng trên máy tính hoặc laptop.
  • * Do số lượng lớn các thông số kỹ thuật sản phẩm, chúng tôi chủ yếu cung cấp sản phẩm dựa trên danh mục sản phẩm hiện có của nhà máy. Nếu cần xác nhận liệu một thông số kỹ thuật cụ thể có còn được sản xuất hay không, vui lòng liên hệ với chúng tôi.

Ứng dụng

Sơn ô tô

Sơn ô tô

Lưu lượng kế đảm bảo tỷ lệ sơn-dung môi chính xác, trong khi vòi phun kiểm soát hỗn hợp để đảm bảo chất lượng sơn và tuân thủ môi trường

Size

Size(mm) Weight(g)
A B C
52 62 70 62.5

Lắp đặt

Dễ dàng lắp đặt chỉ với 6 bước đơn giản!

Bước 1
Bước 1

Khoan một lỗ trên ống phù hợp với kích thước lỗ lắp đặt của kẹp EB.

Bước 2
Bước 2

Đặt và gắn lỗ lắp đặt của kẹp EB vào lỗ lắp đặt trên ống.

Bước 3
Bước 3

Cố định bằng kẹp ống.

Bước 4
Bước 4

Tháo đai ốc nối để điều chỉnh góc của bóng TB.

Bước 5
Bước 5

Xác nhận hướng phun.

Bước 6
Bước 6

Siết chặt đai ốc nối và hoàn tất.

Không tìm thấy vòi phun bạn cần?

Không tìm thấy vòi phun bạn cần?

Với hơn 30 năm kinh nghiệm trong phát triển và sản xuất vòi phun cùng kiến thức phong phú về các địa điểm khách hàng, chúng tôi sẵn sàng hỗ trợ bạn tạo ra sản phẩm lý tưởng đáp ứng nhu cầu của bạn!

Vòi phun tùy chỉnh phù hợp với yêu cầu của bạn

LORRIC có thể tùy chỉnh “lưu lượng,” “góc phun,” và “phân bố dòng chảy” để phù hợp với các tình huống sử dụng cụ thể của bạn. Chúng tôi cũng hỗ trợ cho các trường hợp đặc biệt như nhu cầu về lực tác động đặc biệt hoặc phun siêu mịn. Vui lòng liên hệ với đội ngũ của LORRIC để biết thêm thông tin và được hỗ trợ.

Dung tích tùy chỉnh
Dung tích tùy chỉnh

Dưới áp suất cố định, lượng chất lỏng hoặc khí được phun ra bởi vòi phun trong một khoảng thời gian nhất định.

Góc phun tùy chỉnh
Góc phun tùy chỉnh

Đây là góc tạo ra bởi lỗ phun và vòng khí hoặc chất lỏng được phun ra.

Phân bố tùy chỉnh
Phân bố tùy chỉnh

Phân bố các hạt trên bề mặt bằng chất lỏng được phun lên.

CFD cải thiện kết quả công việc của chúng tôi

CFD cải thiện kết quả công việc của chúng tôi

Kiểm tra trong các môi trường khắc nghiệt đòi hỏi dữ liệu để hỗ trợ phát triển vòi phun.

Quy trình làm việc và các vấn đề cần lưu ý khi tùy chỉnh vòi phun

  • Chúng tôi cung cấp dịch vụ tùy chỉnh vòi phun theo các quy trình vận hành tiêu chuẩn.
  • Vui lòng lưu ý
    • Có yêu cầu về số lượng tối thiểu
    • Các kênh bán hàng độc quyền phải được hai bên đồng ý
Quy trình làm việc và các vấn đề cần lưu ý khi tùy chỉnh vòi phun
