EB+HB Angle Adjustable Flat Fan Pipe Clamp Nozzle

Mudah disesuaikan, dipasang, dan dirawat, nozzle berbentuk kipas single-fluid ini tidak mudah tersumbat dan memberikan distribusi yang merata. Umumnya digunakan dalam proses pra-perawatan di industri pengecatan.

Brand：	LORRIC
Tipe Semprotan：	Fan-shaped
Ukuran Jepit Bawah：	1", 1-1/4", 1-1/2"

Unduh File

Dapatkan Penawaran Sekarang

Didesain untuk Pemasangan yang Mudah

Desain clamp yang sederhana memungkinkan pencopotan mur tanpa alat. Cukup bor lubang di pipa air, dan nozzle dapat dipasang dengan aman tanpa alat tambahan.

Desain Struktur Tiga Bagian

EB+HB adalah nozzle tipe clamp tiga bagian, dirancang untuk perakitan dan perawatan yang mudah.

Nut:	Reinforced Fiberglass (FRPP)
HB Fan Spray Nozzle:	PP
EB Base:	FRPP
Oring:	NBR
Pipe clamp:	SS316

Nozzle Fan HB

Nozzle HB, digunakan dengan rakitan bola EB+HB, menyediakan semprotan berbentuk kipas dengan sudut 65° dan 80°. Pada tekanan 1 Kg/cm², laju aliran berkisar antara 2,26 Lpm hingga 13,55 Lpm. (Untuk laju aliran lainnya, silakan lihat lembar spesifikasi atau hubungi kami.)

Penyesuaian Fleksibel Arah Semprotan

Soket bola nosel dirancang dengan fungsi rotasi yang fleksibel. Dengan menyesuaikan bola merah, dapat menyimpang ke segala arah dalam rentang sudut 60 derajat, memenuhi kebutuhan penyemprotan multi-sudut.

Pilihan Material

Tersedia berbagai pilihan ukuran pipa dan lubang untuk bagian dasar EB .
Opsi yang paling umum dipilih adalah clamp EB 1", dengan lubang pengeboran Ø 15, dipasangkan dengan nozzle fan datar HB 65°, kode aliran 10.

•Ukuran Clamp Pipa：
1"（OD34 +/-0.3mm）
1-1/4"（OD42 +/-0.3mm）
1-1/2"（OD48 +/-0.4mm）
•Diameter Lubang Nozzle：
Ø 15 (14.3~1/m)
Ø 17 (16.4~17m/m)
Ø 20 (19.0~20m/m)

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 10% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 10% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

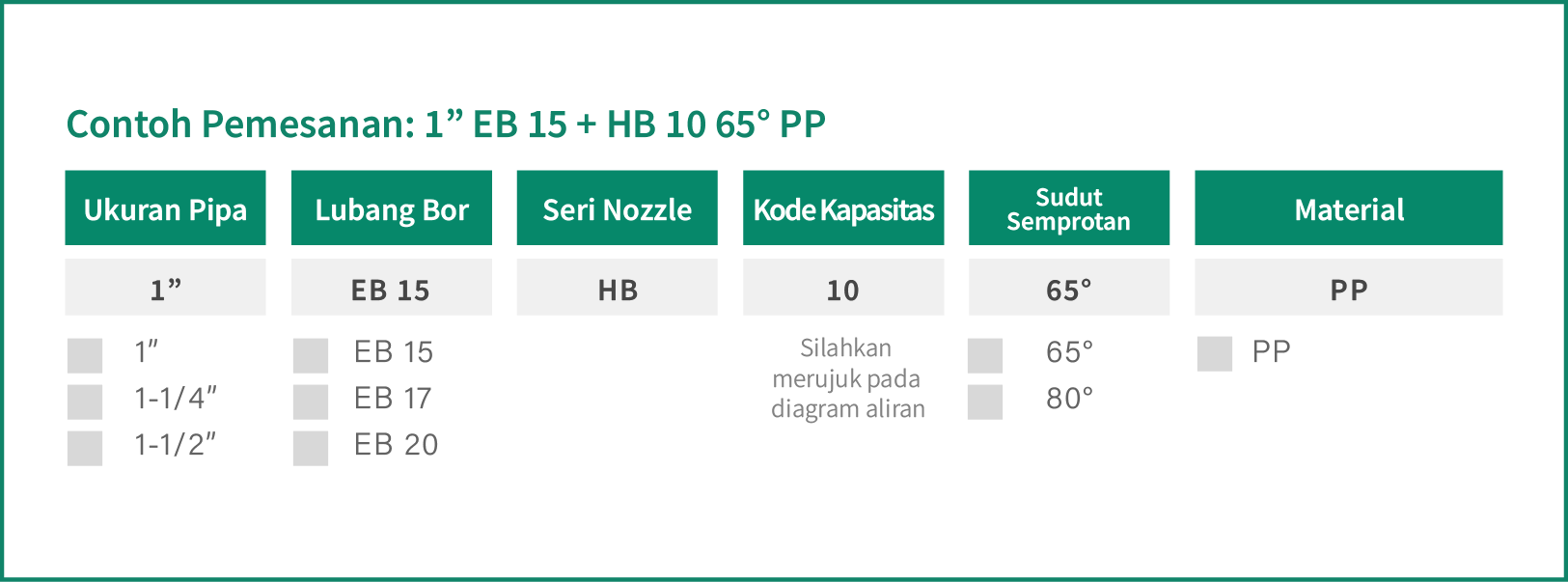

Contoh spesifikasi: 1” EB 15 + HB 10-65 PP. Setiap angka merujuk pada pilihan dan arti berikut.

Pilih Satuan

Sudut Semprotan	Kode Kapasitas	Pilihan Warna HB	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	Pilihan Warna HB	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	3.5 kgf/cm²	4.0 kgf/cm²
65°	10	Sky Blue	1.60	1.89	2.26	2.77	3.20	3.57	3.91	4.23	4.52
65°	20	Red	3.20	3.78	4.52	5.54	6.39	7.15	7.83	8.46	9.04
65°	30	Orange	4.79	5.66	6.77	8.29	9.57	10.70	11.73	12.67	13.54
65°	35	Black	5.59	6.61	7.90	9.68	11.17	12.49	13.68	14.78	15.80
65°	40	Yellow	6.39	7.56	9.03	11.06	12.77	14.28	15.64	16.89	18.06
65°	50	Blue	7.98	9.45	11.29	13.83	15.97	17.85	19.55	21.12	22.58
65°	60	Green	9.58	11.34	13.55	16.60	19.16	21.42	23.74	25.35	27.10
80°	10	Sky Blue	1.60	1.89	2.26	2.77	3.20	3.57	3.91	4.23	4.52
80°	20	Red	3.20	3.78	4.52	5.54	6.39	7.15	7.83	8.46	9.04
80°	30	Orange	4.79	5.66	6.77	8.29	9.57	10.70	11.73	12.67	13.54
80°	35	Black	5.59	6.61	7.90	9.68	11.17	12.49	13.68	14.78	15.80
80°	40	Yellow	6.39	7.56	9.03	11.06	12.77	14.28	15.64	16.89	18.06
80°	50	Blue	7.98	9.45	11.29	13.83	15.97	17.85	19.55	21.12	22.58
80°	60	Green	9.58	11.34	13.55	16.60	19.16	21.42	23.74	25.35	27.10

Sudut Semprotan	Kode Kapasitas	Pilihan Warna HB	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	Pilihan Warna HB	0.05 MPa	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.35 MPa	0.4 MPa
65°	10	Sky Blue	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
65°	20	Red	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
65°	30	Orange	4.83	5.72	6.84	8.37	9.67	10.81	11.84	12.79	13.67
65°	35	Black	5.64	6.67	7.98	9.77	11.28	12.61	13.82	14.92	15.95
65°	40	Yellow	6.45	7.63	9.12	11.17	12.90	14.42	15.79	17.06	18.24
65°	50	Blue	8.06	9.54	11.40	13.96	16.12	18.03	19.75	21.33	22.80
65°	60	Green	9.68	11.45	13.68	16.76	19.35	21.63	23.70	25.60	27.37
80°	10	Sky Blue	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
80°	20	Red	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
80°	30	Orange	4.83	5.72	6.84	8.37	9.67	10.81	11.84	12.79	13.67
80°	35	Black	5.64	6.67	7.98	9.77	11.28	12.61	13.82	14.92	15.95
80°	40	Yellow	6.45	7.63	9.12	11.17	12.90	14.42	15.79	17.06	18.24
80°	50	Blue	8.06	9.54	11.40	13.96	16.12	18.03	19.75	21.33	22.80
80°	60	Green	9.68	11.45	13.68	16.76	19.35	21.63	23.70	25.60	27.37

Sudut Semprotan	Kode Kapasitas	Pilihan Warna HB	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	Pilihan Warna HB	0.5 bar	0.7 bar	1.0 bar	1.5 bar	2.0 bar	2.5 bar	3.0 bar	3.5 bar	4.0 bar
65°	10	Sky Blue	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
65°	20	Red	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
65°	30	Orange	4.83	5.72	6.84	8.37	9.67	10.8	11.8	12.8	13.7
65°	35	Black	5.64	6.67	7.98	9.77	11.3	12.6	13.8	14.9	16.0
65°	40	Yellow	6.45	7.63	9.12	11.2	12.9	14.4	15.8	17.1	18.2
65°	50	Blue	8.06	9.54	11.4	14.0	16.1	18.0	19.7	21.3	22.8
65°	60	Green	9.68	11.4	13.7	16.8	19.4	21.6	23.7	25.6	27.4
80°	10	Sky Blue	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
80°	20	Red	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
80°	30	Orange	4.83	5.72	6.84	8.37	9.67	10.8	11.8	12.8	13.7
80°	35	Black	5.64	6.67	7.98	9.77	11.3	12.6	13.8	14.9	16.0
80°	40	Yellow	6.45	7.63	9.12	11.2	12.9	14.4	15.8	17.1	18.2
80°	50	Blue	8.06	9.54	11.4	14.0	16.1	18.0	19.7	21.3	22.8
80°	60	Green	9.68	11.4	13.7	16.8	19.4	21.6	23.7	25.6	27.4

Sudut Semprotan	Kode Kapasitas	Pilihan Warna HB	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	Pilihan Warna HB	7 psi	10 psi	15 psi	20 psi	25 psi	30 psi	40 psi	50 psi	60 psi
65°	10	Sky Blue	0.42	0.50	0.61	0.71	0.79	0.87	1.00	1.12	1.23
65°	20	Red	0.84	1.00	1.23	1.42	1.58	1.73	2.00	2.24	2.45
65°	30	Orange	1.25	1.50	1.84	2.12	2.37	2.60	3.00	3.35	3.67
65°	35	Black	1.46	1.75	2.14	2.47	2.77	3.03	3.50	3.91	4.29
65°	40	Yellow	1.67	2.00	2.45	2.83	3.16	3.46	4.00	4.47	4.90
65°	50	Blue	2.09	2.50	3.06	3.54	3.95	4.33	5.00	5.59	6.13
65°	60	Green	2.51	3.00	3.68	4.24	4.75	5.20	6.00	6.71	7.35
80°	10	Sky Blue	0.42	0.50	0.61	0.71	0.79	0.87	1.00	1.12	1.23
80°	20	Red	0.84	1.00	1.23	1.42	1.58	1.73	2.00	2.24	2.45
80°	30	Orange	1.25	1.50	1.84	2.12	2.37	2.60	3.00	3.35	3.67
80°	35	Black	1.46	1.75	2.14	2.47	2.77	3.03	3.50	3.91	4.29
80°	40	Yellow	1.67	2.00	2.45	2.83	3.16	3.46	4.00	4.47	4.90
80°	50	Blue	2.09	2.50	3.06	3.54	3.95	4.33	5.00	5.59	6.13
80°	60	Green	2.51	3.00	3.68	4.24	4.75	5.20	6.00	6.71	7.35

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Aplikasi

Cat Otomotif

Flow meter memastikan rasio cat-pelarut yang tepat untuk kualitas dan keramahan lingkungan, sementara nozel mengendalikan campuran untuk memastikan kualitas dan penghematan

Ukuran

Ukuran(mm)			Berat(g)
A	B	C	62.5
52	62	70	62.5

Pemasangan

Pemasangan mudah dengan 6 langkah sederhana!

Langkah 1

Bor lubang pemasangan di pipa yang sesuai dengan ukuran lubang pemasangan EB

Langkah 2

Arahkan dan sesuaikan lubang pemasangan klem EB di lubang pemasangan pipa

Langkah 3

Kencangkan dengan pipe clamp

Langkah 4

Lepaskan mur union untuk menyesuaikan sudut bola TB

Langkah 5

Konfirmasikan arah semprotan

Langkah 6

Kencangkan mur union and pemasangan selesai
