EB+HB หัวฉีดพัดแบนแบบปรับมุมได้ พร้อมตัวยึดท่อ

หัวฉีดแบบใบพัดสำหรับของเหลวเดี่ยวที่ปรับได้ง่าย ติดตั้งง่าย บำรุงรักษาง่าย ไม่อุดตัน และกระจายอย่างสม่ำเสมอ มักใช้ในกระบวนการเตรียมผิวก่อนการทาสีในอุตสาหกรรมการพ painting

แบรนด์：	LORRIC
ประเภทการพ่น：	ใบพัด
ขนาดหนีบฐาน：	1", 1-1/4", 1-1/2"

ดาวน์โหลดไฟล์

สอบถามตอนนี้

ดีไซน์การติดตั้งที่ง่าย

การออกแบบตัวยึดแบบเรียบง่ายช่วยให้สามารถถอดน็อตได้โดยไม่ต้องใช้เครื่องมือ เพียงเจาะรูบนท่อน้ำ จากนั้นสามารถติดตั้งหัวฉีดได้อย่างแน่นหนาโดยไม่ต้องใช้เครื่องมือเพิ่มเติม

การออกแบบโครงสร้างแบบสามชิ้น

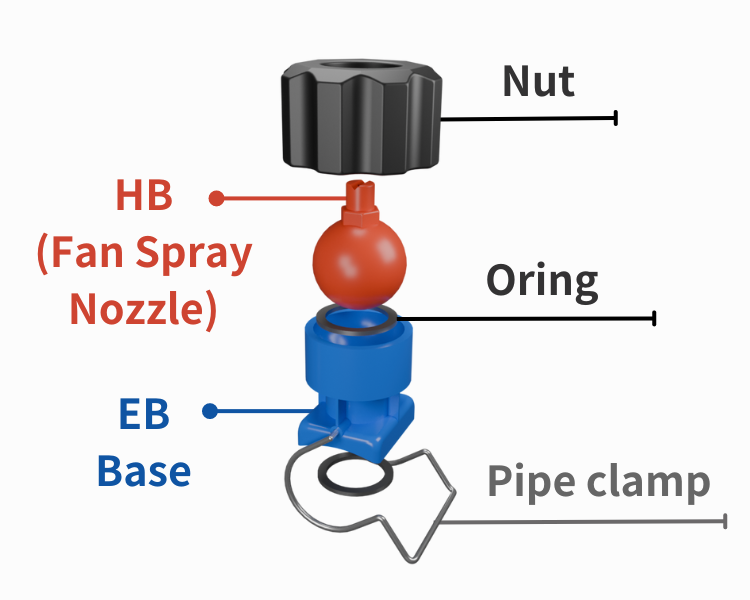

EB+HB เป็นหัวฉีดแบบคลิปสามชิ้นที่ออกแบบมาเพื่อการประกอบและบำรุงรักษาที่ง่าย

น็อต:	ไฟเบอร์กลาสเสริมแรง (FRPP)
หัวฉีดพัดลม HB:	PP
ฐาน EB:	FRPP
โอริง:	NBR
คลิปท่อ:	SS316

หัวฉีดแบบพัดรุ่น

หัวฉีด HB เมื่อใช้งานร่วมกับ ชุดบอล EB+HB จะให้ สเปรย์รูปพัด ที่มี มุม 65° และ 80° โดยที่แรงดัน 1 Kg/cm² อัตราการไหลจะอยู่ระหว่าง 2.26 Lpm ถึง 13.55 Lpm(สำหรับอัตราการไหลอื่นๆ กรุณาดูจากเอกสารสเปกหรือสอบถามเพิ่มเติมกับเรา)

การปรับทิศทางสเปรย์ได้อย่างยืดหยุ่น

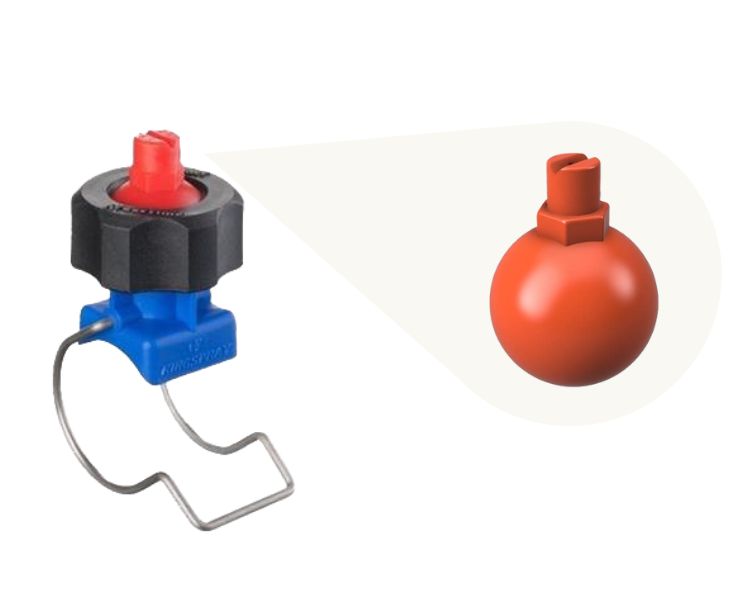

ข้อต่อบอลของหัวฉีด ได้รับการออกแบบให้สามารถ หมุนได้อย่างอิสระ โดยผู้ใช้งานสามารถ ปรับลูกบอลสีแดง เพื่อให้ เบี่ยงทิศทางสเปรย์ในมุมต่างๆ ได้ใน ช่วงมุม 60 องศา ซึ่งช่วยตอบโจทย์ การพ่นสเปรย์ในหลายมุม ตามความต้องการ

ตัวเลือกวัสดุ

ฐาน EB มีขนาดท่อและขนาดรูหลากหลาย ตัวเลือกที่ได้รับความนิยมมากที่สุดคือคลิป EB ขนาด 1" การเจาะ Ø 15 มม. คู่กับหัวฉีดพัดลมแบน HB 65° รหัสการไหล 10

• ขนาดท่อคลิป：
1"（OD34 +/-0.3mm）
1-1/4"（OD42 +/-0.3mm）
1-1/2"（OD48 +/-0.4mm）
• ขนาดรูหัวฉีด：
Ø 15 (14.3~1/m)
Ø 17 (16.4~17m/m)
Ø 20 (19.0~20m/m)

เกี่ยวกับค่าความเผื่อทางวิศวกรรม

ค่าความเผื่อของอัตราการไหล

 ค่าความเผื่อของอัตราการไหลอยู่ในช่วง ±10% ของอัตราการไหลมาตรฐาน

ค่าความเผื่อของมุมสเปรย์

 ค่าความเผื่อของมุมสเปรย์อยู่ในช่วง ±10% ของมุมมาตรฐาน

การรับประกันวัสดุ

โลหะ

เราใช้ โลหะคุณภาพสูง ผ่านกระบวนการ ตีขึ้นรูปและกลึงละเอียด เพื่อผลิต หัวฉีดที่แข็งแรงและทนทาน

พลาสติก

เราขอ รับประกันว่าจะไม่ใช้วัสดุรีไซเคิล ในกระบวนการผลิต

คุณภาพสูง

วัสดุทั้งหมดที่ใช้ในการผลิต มาจากผู้ผลิตชั้นนำระดับโลก เพื่อให้มั่นใจใน คุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

กรุณาทำการสั่งซื้อโดยอ้างอิงจากคำแนะนำด้านล่างนี้

กรุณาเลือกหัวฉีดที่เหมาะสมที่สุดกับความต้องการของคุณตามแนวทางการเลือกที่ระบุไว้ด้านล่างนี้
- เลือกขนาดเส้นผ่าศูนย์กลางของหัวฉีด (ขนาดเกลียว) และข้อกำหนดที่ตรงกับความต้องการของคุณ
- ในการเลือกอัตราการไหลของแต่ละหัวฉีด กรุณาอ้างอิงจาก "แผนภูมิอัตราการไหลเทียบกับมุม"
- ในการเลือกพื้นที่การกระจายของหัวฉีดแต่ละอัน กรุณาอ้างอิงจาก "แผนภูมิอัตราการไหลเทียบกับมุม" ด้านล่าง
- เลือกวัสดุของหัวฉีด; สภาพแวดล้อมในการใช้งานต่างๆ ต้องการวัสดุที่แตกต่างกัน เลือกวัสดุของหัวฉีดที่เหมาะสมกับสภาพแวดล้อมในการใช้งานของคุณ
- ในการกำหนดมุมของหัวฉีดที่ตรงกับความต้องการของคุณ ซึ่งสอดคล้องกับพื้นที่การกระจายของหัวฉีดแต่ละอันตามความต้องการของคุณ กรุณาปรึกษา "แผนภูมิเปรียบเทียบอัตราการไหลและมุม" ด้านล่าง
- เลือกวัสดุของหัวฉีดที่เหมาะสมกับความต้องการของคุณ เพราะสภาพแวดล้อมต่างๆ ต้องการวัสดุเฉพาะ เลือกตามความเหมาะสมตามสภาพการใช้งานของคุณ

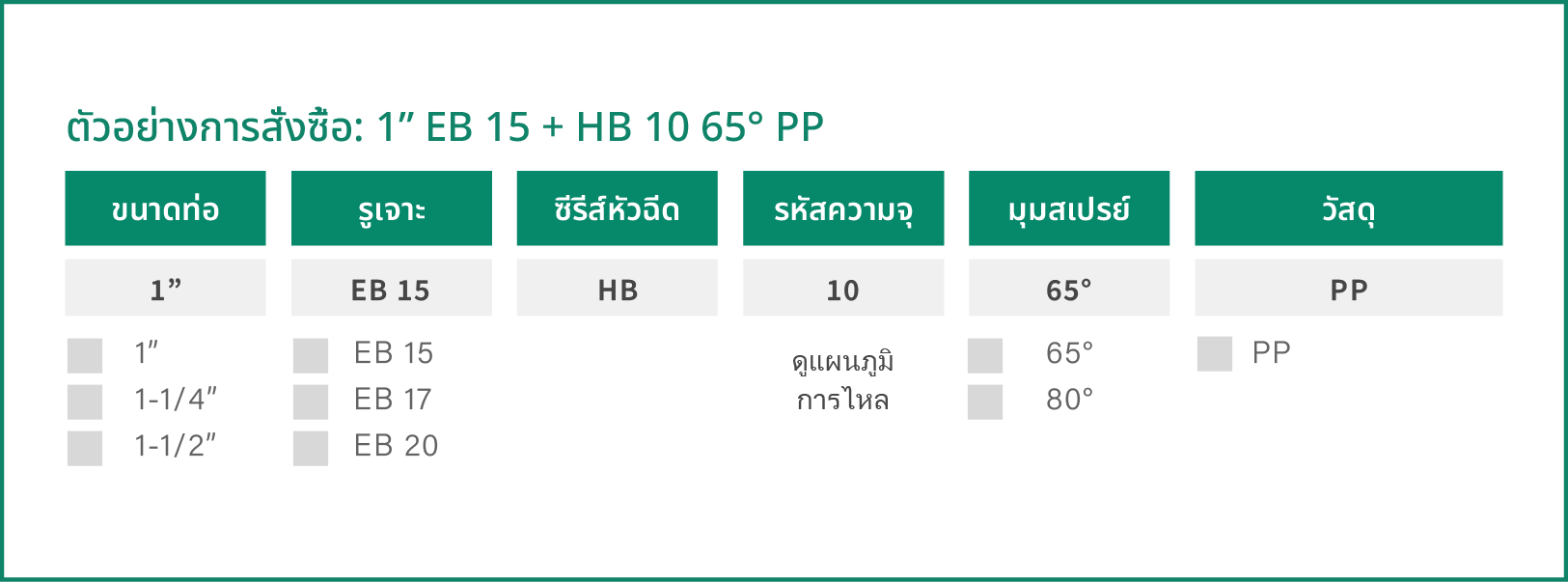

ตัวอย่างข้อกำหนด: 1” EB 15 + HB 10-65 PP, ด้านล่างนี้อธิบายตัวเลือกและความหมายที่ตรงกับแต่ละหมายเลข

เลือก
หน่วย

มุมการพ่น	รหัสความจุ	สี HB	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	สี HB	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	3.5 kgf/cm²	4.0 kgf/cm²
65°	10	Sky Blue	1.60	1.89	2.26	2.77	3.20	3.57	3.91	4.23	4.52
65°	20	Red	3.20	3.78	4.52	5.54	6.39	7.15	7.83	8.46	9.04
65°	30	Orange	4.79	5.66	6.77	8.29	9.57	10.70	11.73	12.67	13.54
65°	35	Black	5.59	6.61	7.90	9.68	11.17	12.49	13.68	14.78	15.80
65°	40	Yellow	6.39	7.56	9.03	11.06	12.77	14.28	15.64	16.89	18.06
65°	50	Blue	7.98	9.45	11.29	13.83	15.97	17.85	19.55	21.12	22.58
65°	60	Green	9.58	11.34	13.55	16.60	19.16	21.42	23.74	25.35	27.10
80°	10	Sky Blue	1.60	1.89	2.26	2.77	3.20	3.57	3.91	4.23	4.52
80°	20	Red	3.20	3.78	4.52	5.54	6.39	7.15	7.83	8.46	9.04
80°	30	Orange	4.79	5.66	6.77	8.29	9.57	10.70	11.73	12.67	13.54
80°	35	Black	5.59	6.61	7.90	9.68	11.17	12.49	13.68	14.78	15.80
80°	40	Yellow	6.39	7.56	9.03	11.06	12.77	14.28	15.64	16.89	18.06
80°	50	Blue	7.98	9.45	11.29	13.83	15.97	17.85	19.55	21.12	22.58
80°	60	Green	9.58	11.34	13.55	16.60	19.16	21.42	23.74	25.35	27.10

มุมการพ่น	รหัสความจุ	สี HB	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	สี HB	0.05 MPa	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.35 MPa	0.4 MPa
65°	10	Sky Blue	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
65°	20	Red	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
65°	30	Orange	4.83	5.72	6.84	8.37	9.67	10.81	11.84	12.79	13.67
65°	35	Black	5.64	6.67	7.98	9.77	11.28	12.61	13.82	14.92	15.95
65°	40	Yellow	6.45	7.63	9.12	11.17	12.90	14.42	15.79	17.06	18.24
65°	50	Blue	8.06	9.54	11.40	13.96	16.12	18.03	19.75	21.33	22.80
65°	60	Green	9.68	11.45	13.68	16.76	19.35	21.63	23.70	25.60	27.37
80°	10	Sky Blue	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
80°	20	Red	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
80°	30	Orange	4.83	5.72	6.84	8.37	9.67	10.81	11.84	12.79	13.67
80°	35	Black	5.64	6.67	7.98	9.77	11.28	12.61	13.82	14.92	15.95
80°	40	Yellow	6.45	7.63	9.12	11.17	12.90	14.42	15.79	17.06	18.24
80°	50	Blue	8.06	9.54	11.40	13.96	16.12	18.03	19.75	21.33	22.80
80°	60	Green	9.68	11.45	13.68	16.76	19.35	21.63	23.70	25.60	27.37

มุมการพ่น	รหัสความจุ	สี HB	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	สี HB	0.5 bar	0.7 bar	1.0 bar	1.5 bar	2.0 bar	2.5 bar	3.0 bar	3.5 bar	4.0 bar
65°	10	Sky Blue	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
65°	20	Red	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
65°	30	Orange	4.83	5.72	6.84	8.37	9.67	10.8	11.8	12.8	13.7
65°	35	Black	5.64	6.67	7.98	9.77	11.3	12.6	13.8	14.9	16.0
65°	40	Yellow	6.45	7.63	9.12	11.2	12.9	14.4	15.8	17.1	18.2
65°	50	Blue	8.06	9.54	11.4	14.0	16.1	18.0	19.7	21.3	22.8
65°	60	Green	9.68	11.4	13.7	16.8	19.4	21.6	23.7	25.6	27.4
80°	10	Sky Blue	1.61	1.91	2.28	2.80	3.23	3.61	3.95	4.27	4.56
80°	20	Red	3.23	3.82	4.56	5.59	6.45	7.22	7.91	8.54	9.13
80°	30	Orange	4.83	5.72	6.84	8.37	9.67	10.8	11.8	12.8	13.7
80°	35	Black	5.64	6.67	7.98	9.77	11.3	12.6	13.8	14.9	16.0
80°	40	Yellow	6.45	7.63	9.12	11.2	12.9	14.4	15.8	17.1	18.2
80°	50	Blue	8.06	9.54	11.4	14.0	16.1	18.0	19.7	21.3	22.8
80°	60	Green	9.68	11.4	13.7	16.8	19.4	21.6	23.7	25.6	27.4

มุมการพ่น	รหัสความจุ	สี HB	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	สี HB	7 psi	10 psi	15 psi	20 psi	25 psi	30 psi	40 psi	50 psi	60 psi
65°	10	Sky Blue	0.42	0.50	0.61	0.71	0.79	0.87	1.00	1.12	1.23
65°	20	Red	0.84	1.00	1.23	1.42	1.58	1.73	2.00	2.24	2.45
65°	30	Orange	1.25	1.50	1.84	2.12	2.37	2.60	3.00	3.35	3.67
65°	35	Black	1.46	1.75	2.14	2.47	2.77	3.03	3.50	3.91	4.29
65°	40	Yellow	1.67	2.00	2.45	2.83	3.16	3.46	4.00	4.47	4.90
65°	50	Blue	2.09	2.50	3.06	3.54	3.95	4.33	5.00	5.59	6.13
65°	60	Green	2.51	3.00	3.68	4.24	4.75	5.20	6.00	6.71	7.35
80°	10	Sky Blue	0.42	0.50	0.61	0.71	0.79	0.87	1.00	1.12	1.23
80°	20	Red	0.84	1.00	1.23	1.42	1.58	1.73	2.00	2.24	2.45
80°	30	Orange	1.25	1.50	1.84	2.12	2.37	2.60	3.00	3.35	3.67
80°	35	Black	1.46	1.75	2.14	2.47	2.77	3.03	3.50	3.91	4.29
80°	40	Yellow	1.67	2.00	2.45	2.83	3.16	3.46	4.00	4.47	4.90
80°	50	Blue	2.09	2.50	3.06	3.54	3.95	4.33	5.00	5.59	6.13
80°	60	Green	2.51	3.00	3.68	4.24	4.75	5.20	6.00	6.71	7.35

* ความดันมาตรฐาน: คอลัมน์ที่เป็นสีแดง
* สำหรับการใช้งานบนมือถือ จะแสดงคอลัมน์ 3 คอลัมน์ที่มี 3 ประเภทความดันเท่านั้น สำหรับข้อมูลความดันเพิ่มเติม โปรดตรวจสอบแผนภูมิบนคอมพิวเตอร์หรือแล็ปท็อป
* เนื่องจากมีข้อกำหนดของผลิตภัณฑ์จำนวนมาก เราจะเสนอผลิตภัณฑ์ตามสายการผลิตที่มีอยู่ในโรงงานของเรา หากคุณต้องการตรวจสอบว่าข้อกำหนดเฉพาะยังคงอยู่ในกระบวนการผลิตหรือไม่ กรุณาติดต่อเรา

การใช้งาน

การพ่นสีรถยนต์

เครื่องวัดการไหลช่วยควบคุมสัดส่วนสีและตัวทำละลายให้แม่นยำ เพื่อคุณภาพและความเป็นมิตรต่อสิ่งแวดล้อม ขณะที่หัวฉีดช่วยควบคุมส่วนผสมให้ได้คุณภาพและปฏิบัติตามมาตรฐานสิ่งแวดล้อม

ขนาด

ขนาด (mm)			น้ำหนัก (g)
A	B	C	น้ำหนัก (g)
52	62	70	62.5

การติดตั้ง

ติดตั้งง่ายใน 6 ขั้นตอน!

ขั้นตอนที่ 1

เจาะรูสำหรับติดตั้ง บนท่อให้มีขนาดตรงกับ รูติดตั้งของ EB Clamp

ขั้นตอนที่ 2

จัด ตำแหน่งของ EB Clamp ให้ตรงกับ รูติดตั้งบนท่อ และ กดล็อกให้แน่น

ขั้นตอนที่ 3

ยึด EB Clamp เข้ากับท่อ ด้วย ตัวหนีบท่อ (Pipe Clamp)

ขั้นตอนที่ 4

คลายน็อตยูเนียน เพื่อปรับ มุมของลูกบอล TB

ขั้นตอนที่ 5

ตรวจสอบทิศทางการพ่นสเปรย์ ให้ตรงตามต้องการ

ขั้นตอนที่ 6

ขันน็อตยูเนียนให้แน่น และ การติดตั้งเสร็จสิ้น

ไม่พบหัวฉีดที่คุณต้องการ?

ด้วย ประสบการณ์กว่า 30 ปี ในการพัฒนาและผลิตหัวฉีด รวมถึง ความรู้เชิงลึกจากการทำงานในสถานที่ของลูกค้า ให้เรา ช่วยคุณออกแบบและสร้างผลิตภัณฑ์ที่เหมาะสมกับความต้องการของคุณ

หัวฉีดปรับแต่งตามความต้องการของคุณ

LORRIC สามารถปรับแต่งหัวฉีดในด้าน "อัตราการไหล" "มุมการพ่น" และ "การกระจายของของไหล" เพื่อให้เหมาะสมกับการใช้งานของคุณโดยเฉพาะ เรายังรองรับสถานการณ์เฉพาะ เช่น การพ่นที่มีแรงกระแทกพิเศษ หรือ การพ่นละอองที่ละเอียดมาก หากต้องการข้อมูลเพิ่มเติมหรือความช่วยเหลือ สามารถติดต่อทีมงานของ LORRIC ได้ทุกเมื่อ

ความจุที่ปรับแต่งได้

ภายใต้ แรงดันคงที่ ปริมาณของ ของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีดในช่วงระยะเวลาหนึ่งสามารถปรับแต่งได้ตามความต้องการ

มุมสเปรย์ที่ปรับแต่งได้

หมายถึง มุมระหว่างช่องพ่น (Orifice) และ วงล้อมของของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีด ซึ่งสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะ

การกระจายที่ปรับแต่งได้

หมายถึง รูปแบบการกระจายตัวของอนุภาคบนพื้นผิว ที่เกิดจาก การพ่นของเหลวขึ้นบนพื้นผิว ซึ่งสามารถปรับแต่งเพื่อให้ได้ผลลัพธ์ที่ต้องการ

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

การทดสอบใน สภาพแวดล้อมที่รุนแรง จำเป็นต้องใช้ ข้อมูลที่แม่นยำ เพื่อช่วยในการ พัฒนาหัวฉีด อย่างมีประสิทธิภาพ

กระบวนการทำงานและข้อควรระวังในการปรับแต่งหัวฉีด

เรามีบริการ ปรับแต่งหัวฉีดตามขั้นตอนการปฏิบัติงานมาตรฐาน เพื่อให้ได้ ผลิตภัณฑ์ที่ตรงตามความต้องการของลูกค้า
โปรดทราบ
- มี ข้อกำหนดขั้นต่ำในการสั่งซื้อ
- มี ช่องทางการขายเฉพาะ ซึ่งต้องได้รับการ ตกลงร่วมกันทั้งสองฝ่าย
