EB+HB – Boquilla de abanico plano con abrazadera para tubería y ángulo ajustable

Fácil de ajustar, fácil de instalar, fácil de mantener, resistente a obstrucciones y con distribución uniforme. Boquillas de abanico de un solo fluido, comúnmente utilizadas en los procesos de pretratamiento en la industria de la pintura.

Marca: LORRIC
Tipo de rociado: Abanico
Tamaño de la abrazadera base: 1", 1-1/4", 1-1/2"




Catálogo



Diseño de instalación sencilla

El diseño de abrazadera permite retirar la tuerca sin necesidad de herramientas. Solo hay que perforar un orificio en la tubería de agua y la boquilla se fijará de forma segura sin necesidad de herramientas adicionales.

Diseño de instalación sencilla
Diseño de estructura de tres piezas

Diseño de estructura de tres piezas

EB+HB es una boquilla de tipo abrazadera de tres piezas, diseñada para facilitar el montaje y el mantenimiento.

Tuerca: Fibra de vidrio reforzada (FRPP)
Boquilla de abanico HB: PP
Base EB: FRPP
O-ring: NBR
Abrazadera para tubería: SS316

Boquilla de abanico HB

La boquilla HB, utilizada con el conjunto de bola EB+HB, proporciona una pulverización en abanico con ángulos de 65° y 80°. A 1 Kg/cm², los caudales varían de 2.26 Lpm a 13.55 Lpm. (Para otros caudales, consulte la hoja de especificaciones o contáctenos.)

Boquilla de abanico HB
Ajuste flexible de la dirección de pulverización

Ajuste flexible de la dirección de pulverización

La rótula de la boquilla permite una rotación flexible. Al ajustar la bola roja, la boquilla puede desviarse en cualquier dirección dentro de un rango de 60 grados, cumpliendo con los requisitos de pulverización en múltiples ángulos.

Tamaño

La base EB ofrece varios tamaños de tubería y perforación. La opción más comúnmente seleccionada es una abrazadera EB de 1", perforación de Ø 15, combinada con una boquilla de abanico plano HB de 65°, código de flujo 10.

•Tamaño de tubería de abrazadera:
 1"(OD34 +/-0.3mm)
 1-1/4"(OD42 +/-0.3mm)
 1-1/2"(OD48 +/-0.4mm)
•Diámetro de perforación de la boquilla:
 Ø 15 (14.3~1/m)
 Ø 17 (16.4~17m/m)
 Ø 20 (19.0~20m/m)
Tamaño

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±10% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±10% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Realice su pedido según las siguientes instrucciones.

  • Elija la boquilla que mejor se adapte a sus requisitos según las siguientes pautas de selección.
    • Seleccione el diámetro de la boquilla (tamaño de la rosca) y las especificaciones que cumplan con sus necesidades.
    • Para elegir el caudal de pulverización de cada boquilla, consulte la siguiente "Tabla de Caudal vs. Ángulo".
    • Para seleccionar el área de cobertura de pulverización de cada boquilla, consulte la "Tabla de Caudal vs. Ángulo" a continuación.
    • Seleccione el material de la boquilla; diferentes entornos de aplicación requieren diferentes materiales. Elija el material de la boquilla adecuado para su entorno de aplicación.
    • Para determinar el ángulo de la boquilla que cumple con sus requisitos y que corresponde al área de cobertura de pulverización según sus necesidades, consulte la "Tabla Comparativa de Caudal y Ángulo" a continuación.
    • Seleccione el material de la boquilla adecuado para su aplicación, ya que diferentes entornos requieren materiales específicos. Elija en consecuencia según su contexto de uso.

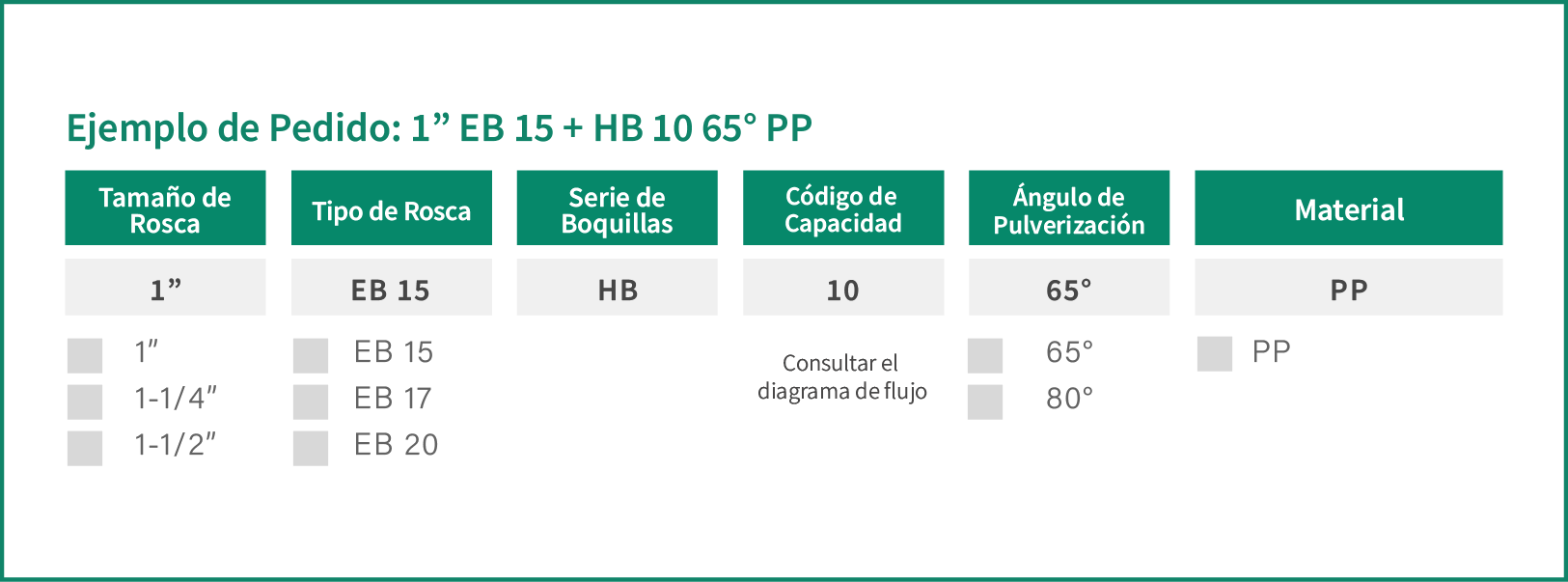

  • Ejemplo de especificación: 1” EB 15 + HB 10-65 PP, la siguiente explicación detalla las opciones y significados correspondientes a cada número.
Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Color of HB Capacity at Pressure Capacity at Pressure
0.5
kgf/cm²
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
2.5
kgf/cm²
3.0
kgf/cm²
3.5
kgf/cm²
4.0
kgf/cm²
65° 10 Sky Blue
1.60 1.89 2.26 2.77 3.20 3.57 3.91 4.23 4.52
65° 20 Red
3.20 3.78 4.52 5.54 6.39 7.15 7.83 8.46 9.04
65° 30 Orange
4.79 5.66 6.77 8.29 9.57 10.70 11.73 12.67 13.54
65° 35 Black
5.59 6.61 7.90 9.68 11.17 12.49 13.68 14.78 15.80
65° 40 Yellow
6.39 7.56 9.03 11.06 12.77 14.28 15.64 16.89 18.06
65° 50 Blue
7.98 9.45 11.29 13.83 15.97 17.85 19.55 21.12 22.58
65° 60 Green
9.58 11.34 13.55 16.60 19.16 21.42 23.74 25.35 27.10
80° 10 Sky Blue
1.60 1.89 2.26 2.77 3.20 3.57 3.91 4.23 4.52
80° 20 Red
3.20 3.78 4.52 5.54 6.39 7.15 7.83 8.46 9.04
80° 30 Orange
4.79 5.66 6.77 8.29 9.57 10.70 11.73 12.67 13.54
80° 35 Black
5.59 6.61 7.90 9.68 11.17 12.49 13.68 14.78 15.80
80° 40 Yellow
6.39 7.56 9.03 11.06 12.77 14.28 15.64 16.89 18.06
80° 50 Blue
7.98 9.45 11.29 13.83 15.97 17.85 19.55 21.12 22.58
80° 60 Green
9.58 11.34 13.55 16.60 19.16 21.42 23.74 25.35 27.10
Spray Angle Capacity Code Color of HB Capacity at Pressure Capacity at Pressure
0.05
MPa
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.25
MPa
0.3
MPa
0.35
MPa
0.4
MPa
65° 10 Sky Blue
1.61 1.91 2.28 2.80 3.23 3.61 3.95 4.27 4.56
65° 20 Red
3.23 3.82 4.56 5.59 6.45 7.22 7.91 8.54 9.13
65° 30 Orange
4.83 5.72 6.84 8.37 9.67 10.81 11.84 12.79 13.67
65° 35 Black
5.64 6.67 7.98 9.77 11.28 12.61 13.82 14.92 15.95
65° 40 Yellow
6.45 7.63 9.12 11.17 12.90 14.42 15.79 17.06 18.24
65° 50 Blue
8.06 9.54 11.40 13.96 16.12 18.03 19.75 21.33 22.80
65° 60 Green
9.68 11.45 13.68 16.76 19.35 21.63 23.70 25.60 27.37
80° 10 Sky Blue
1.61 1.91 2.28 2.80 3.23 3.61 3.95 4.27 4.56
80° 20 Red
3.23 3.82 4.56 5.59 6.45 7.22 7.91 8.54 9.13
80° 30 Orange
4.83 5.72 6.84 8.37 9.67 10.81 11.84 12.79 13.67
80° 35 Black
5.64 6.67 7.98 9.77 11.28 12.61 13.82 14.92 15.95
80° 40 Yellow
6.45 7.63 9.12 11.17 12.90 14.42 15.79 17.06 18.24
80° 50 Blue
8.06 9.54 11.40 13.96 16.12 18.03 19.75 21.33 22.80
80° 60 Green
9.68 11.45 13.68 16.76 19.35 21.63 23.70 25.60 27.37
Spray Angle Capacity Code Color of HB Capacity at Pressure Capacity at Pressure
0.5
bar
0.7
bar
1.0
bar
1.5
bar
2.0
bar
2.5
bar
3.0
bar
3.5
bar
4.0
bar
65° 10 Sky Blue
1.61 1.91 2.28 2.80 3.23 3.61 3.95 4.27 4.56
65° 20 Red
3.23 3.82 4.56 5.59 6.45 7.22 7.91 8.54 9.13
65° 30 Orange
4.83 5.72 6.84 8.37 9.67 10.8 11.8 12.8 13.7
65° 35 Black
5.64 6.67 7.98 9.77 11.3 12.6 13.8 14.9 16.0
65° 40 Yellow
6.45 7.63 9.12 11.2 12.9 14.4 15.8 17.1 18.2
65° 50 Blue
8.06 9.54 11.4 14.0 16.1 18.0 19.7 21.3 22.8
65° 60 Green
9.68 11.4 13.7 16.8 19.4 21.6 23.7 25.6 27.4
80° 10 Sky Blue
1.61 1.91 2.28 2.80 3.23 3.61 3.95 4.27 4.56
80° 20 Red
3.23 3.82 4.56 5.59 6.45 7.22 7.91 8.54 9.13
80° 30 Orange
4.83 5.72 6.84 8.37 9.67 10.8 11.8 12.8 13.7
80° 35 Black
5.64 6.67 7.98 9.77 11.3 12.6 13.8 14.9 16.0
80° 40 Yellow
6.45 7.63 9.12 11.2 12.9 14.4 15.8 17.1 18.2
80° 50 Blue
8.06 9.54 11.4 14.0 16.1 18.0 19.7 21.3 22.8
80° 60 Green
9.68 11.4 13.7 16.8 19.4 21.6 23.7 25.6 27.4
Spray Angle Capacity Code Color of HB Capacity at Pressure Capacity at Pressure
7
psi
10
psi
15
psi
20
psi
25
psi
30
psi
40
psi
50
psi
60
psi
65° 10 Sky Blue
0.42 0.50 0.61 0.71 0.79 0.87 1.00 1.12 1.23
65° 20 Red
0.84 1.00 1.23 1.42 1.58 1.73 2.00 2.24 2.45
65° 30 Orange
1.25 1.50 1.84 2.12 2.37 2.60 3.00 3.35 3.67
65° 35 Black
1.46 1.75 2.14 2.47 2.77 3.03 3.50 3.91 4.29
65° 40 Yellow
1.67 2.00 2.45 2.83 3.16 3.46 4.00 4.47 4.90
65° 50 Blue
2.09 2.50 3.06 3.54 3.95 4.33 5.00 5.59 6.13
65° 60 Green
2.51 3.00 3.68 4.24 4.75 5.20 6.00 6.71 7.35
80° 10 Sky Blue
0.42 0.50 0.61 0.71 0.79 0.87 1.00 1.12 1.23
80° 20 Red
0.84 1.00 1.23 1.42 1.58 1.73 2.00 2.24 2.45
80° 30 Orange
1.25 1.50 1.84 2.12 2.37 2.60 3.00 3.35 3.67
80° 35 Black
1.46 1.75 2.14 2.47 2.77 3.03 3.50 3.91 4.29
80° 40 Yellow
1.67 2.00 2.45 2.83 3.16 3.46 4.00 4.47 4.90
80° 50 Blue
2.09 2.50 3.06 3.54 3.95 4.33 5.00 5.59 6.13
80° 60 Green
2.51 3.00 3.68 4.24 4.75 5.20 6.00 6.71 7.35
  • * Standard Pressure: Column in red.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

Pintura automotriz

Pintura automotriz

Los caudalímetros aseguran la proporción exacta de pintura y disolvente para calidad y sostenibilidad, mientras las boquillas controlan la mezcla para cumplir estándares ambientale

Size

Size(mm) Weight(g)
A B C  62.5
52  62   70
