NH Vòi phun dạng quạt, thiết kế rãnh, góc phun lớn

Đầu phun dạng quạt một mảnh bằng thép không gỉ, sản xuất tại Đài Loan, với thiết kế rãnh, có thể phun ở góc rộng, thường được sử dụng trong ngành PCB, thép, và rửa xe, cũng như các lĩnh vực và ứng dụng như làm sạch áp lực cao, làm mát, và phân tán.

Thương hiệu: LORRIC
Dạng phun: Dạng quạt
Loại chất lỏng: Một chất lỏng
Vật liệu: SS303, SS316, Đồng, HSS
Tiêu chuẩn ren: BSPT
Kích thước ren: 1/8", 1/4"

Danh mục



Vòi phun dạng quạt phẳng

Vòi phun dạng quạt phẳng hoạt động bằng cách ép chất lỏng qua lỗ hình bầu dục, làm cho dòng chảy lan ra thành hình quạt. Thiết kế này cung cấp luồng trung tâm mạnh và các cạnh yếu hơn, lý tưởng cho việc phủ đều trong các ngành công nghiệp như bán dẫn, sản xuất PCB và thép. Nó cho phép điều chỉnh chính xác, chống tắc nghẽn và cung cấp lực tác động cao.

Vòi phun dạng quạt phẳng
Mô hình phun của vòi phun dạng quạt

Mô hình phun của vòi phun dạng quạt

Đầu phun dạng quạt một chất lỏng tạo ra dạng phun giống như một chiếc quạt, do đó có tên gọi này. Khi nhìn từ trên xuống khu vực mục tiêu, dạng phủ tạo thành một đường thẳng đơn với các cạnh thon ở cả hai bên.
Tìm hiểu thêm : Dạng Phun và Kích Thước Đầu Phun

Phân bố dòng chảy dạng hình chuông

Đầu phun dạng quạt có lưu lượng phun tối đa ở trung tâm, giảm dần về phía các cạnh, tạo thành một phân bố hình ụ. Lý tưởng cho các ứng dụng yêu cầu tác động tập trung như làm sạch bề mặt. Để phun đều, hãy lắp các đầu phun gần nhau hơn để chồng lấp các vùng phủ và cải thiện tính đồng đều.
Tìm hiểu thêm : Phân Bố Lưu Lượng Đầu Phun

Phân bố dòng chảy dạng hình chuông
Nhiều lưu lượng có sẵn

Nhiều lưu lượng có sẵn

Vòi phun dạng quạt cung cấp một dải lưu lượng rộng. Ví dụ, ở áp suất thiết kế tiêu chuẩn là 3 Kg/cm², lưu lượng dao động từ 0.39 Lpm đến 39.1 Lpm. (Đối với các yêu cầu lưu lượng khác, vui lòng tham khảo bảng thông số kỹ thuật hoặc liên hệ trực tiếp với chúng tôi.)

Cung cấp góc phun từ 0° đến 110°

Đầu phun dạng quạt có lưu lượng phun tối đa ở trung tâm, giảm dần về phía các cạnh, tạo thành một phân bố hình ụ. Lý tưởng cho các ứng dụng yêu cầu tác động tập trung như làm sạch bề mặt. Để phun đều, hãy lắp các đầu phun gần nhau hơn để chồng lấp các vùng phủ và cải thiện tính đồng đều.
Tìm hiểu thêm : Phân Bố Lưu Lượng Đầu Phun

Cung cấp góc phun từ 0° đến 110°
Thiết kế đơn mảnh

Thiết kế đơn mảnh

Vòi này gắn trực tiếp vào đường ống và hiệu suất phun bị ảnh hưởng bởi thời gian sử dụng và môi trường. Cần thay thế thường xuyên. Cho điều kiện khắc nghiệt, chúng tôi có vòi phun nhiều mảnh để thay thế nhanh chóng, tiết kiệm thời gian và công sức.

Tùy chọn vật liệu

Tùy chọn vật liệu
Cung cấp góc phun 0°~110°

Cung cấp góc phun 0°~110°

Góc đầu phun của quạt có thể từ 0° đến 110°. Góc 0° là phun thẳng, còn phun sương mù tạo điểm duy nhất, hiệu suất tốt nhất trong tất cả vòi phun.

Dùng dưới áp suất cao được.

Khi sử dụng đầu phun quạt trong môi trường áp suất cao, hãy chọn chất liệu HSS (Thép không gỉ cứng) có khả năng hoạt động dưới áp suất lên đến 200Kg/cm2.


Dùng dưới áp suất cao được.

Về dung sai kỹ thuật

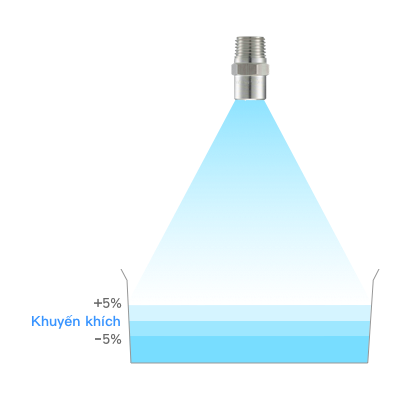

Dung sai lưu lượng

Dung sai lưu lượng

Dung sai dòng chảy nằm trong khoảng +/- 5% so với tốc độ dòng chảy tiêu chuẩn.

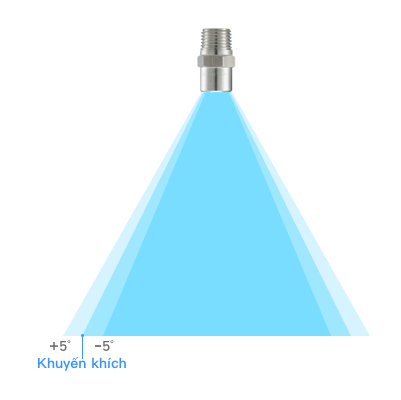

Dung sai góc

Dung sai góc

Dung sai góc nằm trong khoảng +/- 5% so với góc tiêu chuẩn.

Đảm bảo vật chất

Kim loại
Kim loại

Chúng tôi sử dụng kim loại rèn chất lượng cao, tiện từng chi tiết để tạo ra vòi phun chắc chắn và bền.

Nhựa
Nhựa

Chúng tôi cam kết không sử dụng vật liệu tái chế bất kỳ lúc nào.

Chất lượng cao
Chất lượng cao

Chúng tôi mua tất cả các vật liệu từ các nhà cung cấp hàng đầu trên toàn thế giới.

Xin vui lòng đặt hàng dựa trên thông tin dưới đây.

  • Xin hãy dựa trên hướng dẫn lựa chọn dưới đây để chọn vòi phun phù hợp nhất với nhu cầu của bạn.
    • Nếu bạn sử dụng đế có ren trong 1/4", hãy chọn đầu phun có ren ngoài 1/4" tương ứng và kiểm tra xem ren trên đế có chuẩn NPT hoặc BSPT không.
    • Hãy lựa chọn dòng H hoặc NH cho vòi phun quạt liền khối phù hợp với nhu cầu của bạn.
    • Để tìm tốc độ phun phù hợp với nhu cầu của bạn cho từng cơn lốc, vui lòng xem biểu đồ so sánh tốc độ dòng chảy và góc bên dưới.
    • Để chọn góc vòi phun phù hợp với nhu cầu của bạn, xem biểu đồ so sánh diện tích phun của từng vòi dưới đây.
    • Chọn vật liệu vòi phun phù hợp với môi trường sử dụng của bạn, vì môi trường khác nhau đòi hỏi vật liệu khác nhau.

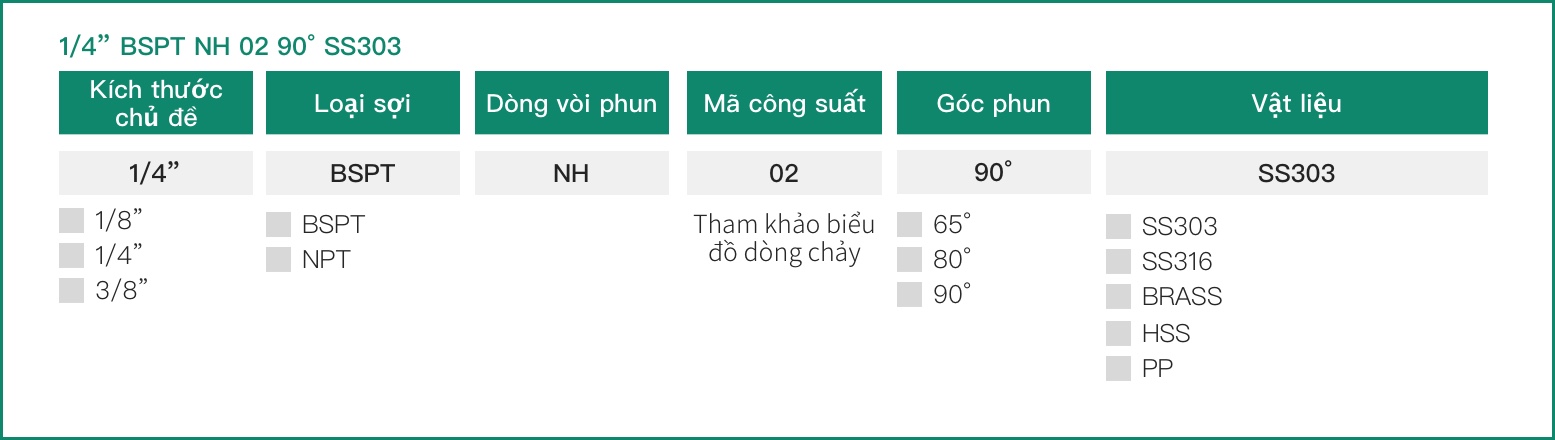

  • Mã số ví dụ: 1/4” BSPT NH 02 90° SS303. Dưới đây là ý nghĩa của từng số.
Chọn đơn vị
Góc Phun Mã Dung Tích Kích Thước Ren Dung Tích tại Áp Suất Dung Tích tại Áp Suất
1/8" 1/4" 3/8" 0.5
kgf/cm²
1.0
kgf/cm²
2.0
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
65° 01 V
V

0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
65° 02 V
V

0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
65° 2.5 V
V

0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
65° 03 V
V

0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
65° 04 V
V

0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
65° 05 V
V

0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
65° 06 V
V

0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
65° 07 V V

1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
65° 7.5 V V

1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
65° 08 V V

1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
65° 09 V V

1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
65° 10 V V
1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
65° 12.5 V V
2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
65° 15 V V
2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
65° 20 V V
3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
65° 25
V
3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
65° 30
V V
4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
65° 35
V V
5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
65° 40
V V
6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
65° 50
V V
7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
65° 60

V
9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
65° 80

V
12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
65° 100

V
15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
80° 01 V
V

0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
80° 02 V
V

0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
80° 2.5 V
V

0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
80° 03 V
V

0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
80° 04 V
V

0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
80° 05 V
V

0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
80° 06 V
V

0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
80° 07 V V

1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
80° 7.5 V V

1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
80° 08 V V

1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
80° 09 V V

1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
80° 10 V V
1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
80° 12.5 V V
2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
80° 15 V V
2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
80° 20 V V
3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
80° 25
V
3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
80° 30
V V
4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
80° 35
V V
5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
80° 40
V V
6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
80° 50
V V
7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
80° 60

V
9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
80° 80

V
12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
80° 100

V
15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
90° 01 V
V

0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
90° 02 V
V

0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
90° 2.5 V
V

0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
90° 03 V
V

0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
90° 04 V
V

0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
90° 05 V
V

0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
90° 06 V
V

0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
90° 07 V V

1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
90° 7.5 V V

1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
90° 08 V V

1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
90° 09 V V

1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
90° 10 V V
1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
90° 12.5 V V
2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
90° 15 V V
2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
90° 20 V V
3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
90° 25
V
3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
90° 30
V V
4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
90° 35
V V
5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
90° 40
V V
6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
90° 50
V V
7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
90° 60

V
9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
90° 80

V
12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
90° 100

V
15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
Góc Phun Mã Dung Tích Kích Thước Ren Dung Tích tại Áp Suất Dung Tích tại Áp Suất
1/8" 1/4" 3/8" 0.05
MPa
0.1
MPa
0.2
MPa
0.3
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
65° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
V

0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
65° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V
3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
65° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
65° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
65° 60

V
9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
V

0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
80° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V
3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
80° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
80° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
80° 60

V
9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
V

0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
90° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V
3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
90° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
90° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
90° 60

V
9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
Góc Phun Mã Dung Tích Kích Thước Ren Dung Tích tại Áp Suất Dung Tích tại Áp Suất
1/8" 1/4" 3/8" 0.5
bar
1.0
bar
2.0
bar
3.0
bar
4.0
bar
6.0
bar
8.0
bar
10.0
bar
15.0
bar
65° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
V

0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
65° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V
3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
65° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
65° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
65° 60

V
9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
V

0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
80° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V
3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
80° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
80° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
80° 60

V
9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
V

0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
90° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
90° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V
3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
90° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
90° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
90° 60

V
9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
Góc Phun Mã Dung Tích Kích Thước Ren Dung Tích tại Áp Suất Dung Tích tại Áp Suất
1/8" 1/4" 3/8" 7
psi
10
psi
28
psi
40
psi
60
psi
80
psi
100
psi
150
psi
200
psi
65° 01 V
V

0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
65° 02 V
V

0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
65° 2.5 V
V

0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
65° 03 V
V

0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
65° 04 V
V

0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
65° 05 V
V

0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
65° 06 V
V

0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
65° 07 V V

0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
65° 7.5 V V

0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
65° 08 V V

0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
65° 09 V V

0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
65° 10 V V
0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
65° 12.5 V V
0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
65° 15 V V
0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
65° 20 V V
0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
65° 25
V
1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
65° 30
V V
1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
65° 35
V V
1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
65° 40
V V
1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
65° 50
V V
2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
65° 60

V
2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
65° 80

V
3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
65° 100

V
4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
80° 01 V
V

0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
80° 02 V
V

0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
80° 2.5 V
V

0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
80° 03 V
V

0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
80° 04 V
V

0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
80° 05 V
V

0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
80° 06 V
V

0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
80° 07 V V

0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
80° 7.5 V V

0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
80° 08 V
V

0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
80° 09 V V

0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
80° 10 V V
0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
80° 12.5 V V
0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
80° 15 V V
0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
80° 20 V V
0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
80° 25 V
V
1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
80° 30
V V
1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
80° 35
V V
1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
80° 40
V V
1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
80° 50
V V
2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
80° 60

V
2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
80° 80

V
3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
80° 100

V
4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
90° 01 V
V

0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
90° 02 V
V

0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
90° 2.5 V
V

0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
90° 03 V
V

0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
90° 04 V
V

0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
90° 05 V
V

0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
90° 06 V
V

0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
90° 07 V V

0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
90° 7.5 V V

0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
90° 08 V V

0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
90° 09 V V

0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
90° 10 V V
0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
90° 12.5 V V
0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
90° 15 V V
0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
90° 20 V V
0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
90° 25
V
1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
90° 30
V V
1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
90° 35
V V
1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
90° 40
V V
1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
90° 50
V V
2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
90° 60

V
2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
90° 80

V
3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
90° 100

V
4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
  • Áp suất tiêu chuẩn: Được biểu thị bằng cột màu đỏ.
  • Có thể tùy chỉnh các góc phun từ 0°, 15°, 25°, 40°, 50°, 100° đến 110°.
  • Trên thiết bị di động, bạn sẽ chỉ thấy 3 cột áp suất khác nhau. Để xem thêm dữ liệu áp suất, vui lòng kiểm tra biểu đồ trên PC hoặc máy tính xách tay.

Ứng dụng

PCB

PCB

Lưu lượng kế đo lượng hóa chất trong các quy trình ướt như mạ điện, hiện ảnh, ăn mòn; vòi phun hỗ trợ phun chính xác hóa chất trong mạ điện và rửa nước

Ngành rửa xe

Ngành rửa xe

Lưu lượng kế (flow meter) đảm bảo hiệu quả làm sạch và giảm lãng phí nước; vòi phun phân phối nước đều, tăng cường hiệu quả làm sạch đồng thời giảm tiêu thụ nước.

Ngành công nghiệp thép

Ngành công nghiệp thép

Lưu lượng kế giám sát nước làm mát và khí, tối ưu hóa xử lý kim loại và hiệu suất năng lượng. Đầu phun kiểm soát hóa chất, đảm bảo lớp mạ đồng đều và ổn định.

Kích thước sản phẩm

Vật liệu Chủ đề(BSPT) Kích cỡ(mm) Cân nặng(g)
A B C SS303 SS316 Brass HSS PP
Kim loại 1/8" 12 12 19 10.2 - - - -
1/4" 14 15 26 20 21 5.2 5.4 -
3/8" 18 15 30 - - - - -
1/8" 11.8 10.3 19 - - - - -
Nhựa 1/4" 13.7 13.7 25 - - - - -


Cài đặt

Hai bước đơn giản! Lắp đặt vòi phun dễ dàng!

Bước 1
Bước 1

Hãy chắc chắn vòi phun khớp với ren đường ống.


Bước 2
Bước 2

Sử dụng băng Teflon và siết chặt vòi phun theo chiều kim đồng hồ để tránh rò rỉ.

Hoàn thành
Bước 3

Hoàn tất cài đặt.



Không tìm thấy vòi phun bạn cần?

Không tìm thấy vòi phun bạn cần?

Với hơn 30 năm kinh nghiệm trong phát triển và sản xuất vòi phun cùng kiến thức phong phú về các địa điểm khách hàng, chúng tôi sẵn sàng hỗ trợ bạn tạo ra sản phẩm lý tưởng đáp ứng nhu cầu của bạn!

Vòi phun tùy chỉnh phù hợp với yêu cầu của bạn

LORRIC có thể tùy chỉnh “lưu lượng,” “góc phun,” và “phân bố dòng chảy” để phù hợp với các tình huống sử dụng cụ thể của bạn. Chúng tôi cũng hỗ trợ cho các trường hợp đặc biệt như nhu cầu về lực tác động đặc biệt hoặc phun siêu mịn. Vui lòng liên hệ với đội ngũ của LORRIC để biết thêm thông tin và được hỗ trợ.

Dung tích tùy chỉnh
Dung tích tùy chỉnh

Dưới áp suất cố định, lượng chất lỏng hoặc khí được phun ra bởi vòi phun trong một khoảng thời gian nhất định.

Góc phun tùy chỉnh
Góc phun tùy chỉnh

Đây là góc tạo ra bởi lỗ phun và vòng khí hoặc chất lỏng được phun ra.

Phân bố tùy chỉnh
Phân bố tùy chỉnh

Phân bố các hạt trên bề mặt bằng chất lỏng được phun lên.

CFD cải thiện kết quả công việc của chúng tôi

CFD cải thiện kết quả công việc của chúng tôi

Kiểm tra trong các môi trường khắc nghiệt đòi hỏi dữ liệu để hỗ trợ phát triển vòi phun.

Quy trình làm việc và các vấn đề cần lưu ý khi tùy chỉnh vòi phun

  • Chúng tôi cung cấp dịch vụ tùy chỉnh vòi phun theo các quy trình vận hành tiêu chuẩn.
  • Vui lòng lưu ý
    • Có yêu cầu về số lượng tối thiểu
    • Các kênh bán hàng độc quyền phải được hai bên đồng ý
Quy trình làm việc và các vấn đề cần lưu ý khi tùy chỉnh vòi phun
Có thể bạn quan tâm
Bài viết liên quan
