EB+TB+扇形噴嘴 快拆管座夾

易安裝管扣設計,徒手拆卸,快速固定,易維護,防阻塞,均勻分布的扇形噴灑單流體噴嘴,常見應用於塗裝產業前處理製程,其他清洗應用

品牌: LORRIC
噴形: 扇形
噴嘴底座管扣尺寸: 1", 1-1/4", 1-1/2"
扇形噴嘴牙口尺寸: 1/4", 3/8"

型錄



易安裝管扣設計,徒手拆卸,快速固定

易安裝管扣設計,螺帽徒手就可拆卸,只需於水導管鑽孔,無須其他工具就可將噴嘴固定在導管上

易安裝管扣設計,徒手拆卸,快速固定
各部件材質

各部件材質

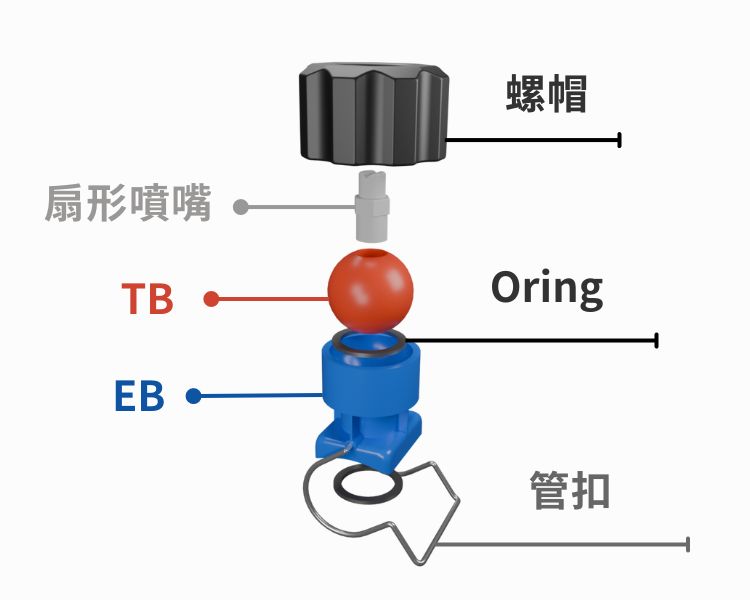

EB+TB 為三件式管扣型噴嘴,方便拆裝與維護,部件包含螺帽、轉接座、扇形噴嘴、球座、底座、管扣與墊圈。

螺帽: 玻璃纖維強化級PP(FRPP)
扇形噴嘴: 可搭配 1/4", 3/8" 扇形噴嘴
TB轉接座: 玻璃纖維強化級(FRPP)
EB底座: 玻璃纖維強化級(FRPP)
Oring 墊圈: NBR
管扣: SS316 (不鏽鋼)

TB 轉接球座

EB+TB+扇形噴嘴的球座 TB,可以裝上外牙牙口尺寸 1/4" 或是 3/8" 的扇形噴嘴。業界最常見的選擇為 1/4" H 扇形噴嘴

TB 轉接球座
靈活調節噴灑方向

靈活調節噴灑方向

噴嘴球座設計,具有靈活的旋轉功能,通過調整紅色球體,可在60度角範圍內向任意方向偏移,滿足多角度噴灑需求。

EB底座-管徑鑽孔多樣選擇

EB底座提供多種管徑與孔徑選擇,一般業界最常選擇EB管扣尺寸1-1/4",鑽孔直徑Ø 17,再搭配TB轉接座鎖上1/4"H扇形噴嘴。

•管扣尺寸:
 1"(OD34 +/-0.3mm)
 1-1/4"(OD42 +/-0.3mm)
 1-1/2"(OD48 +/-0.4mm)
•鑽孔直徑:
 Ø 15 (14.3~1/m)
 Ø 17 (16.4~17m/m)
 Ø 20 (19.0~20m/m)
EB底座-管徑鑽孔多樣選擇

關於公差

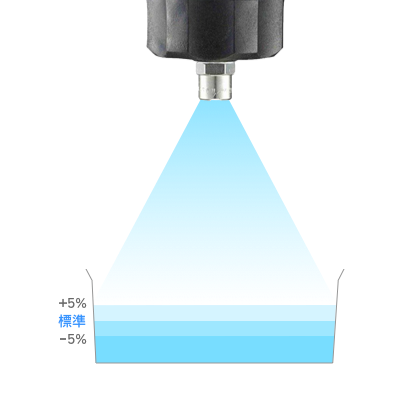

流量公差

流量公差

流量公差為標準流量正負10%

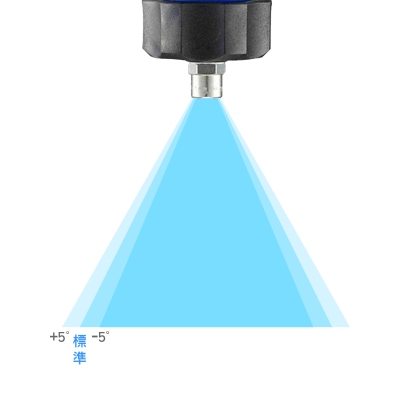

角度公差

角度公差

角度公差為標準角度的正負10度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材,以車削方式,製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料,以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購,各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求,根據下面的選型規則,挑選適合您的噴嘴,包括:
    • 適合您需求的噴嘴管徑(牙口)尺寸與規格。
    • 適合您需求的噴嘴流量,即按照您需求所希望每只噴嘴的噴灑流量,請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度,即按照您需求所希望每只噴嘴的噴灑覆蓋面積,請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質,不同的應用環境有不同的材質要求,請按您的使用環境挑選適合的噴嘴材質。

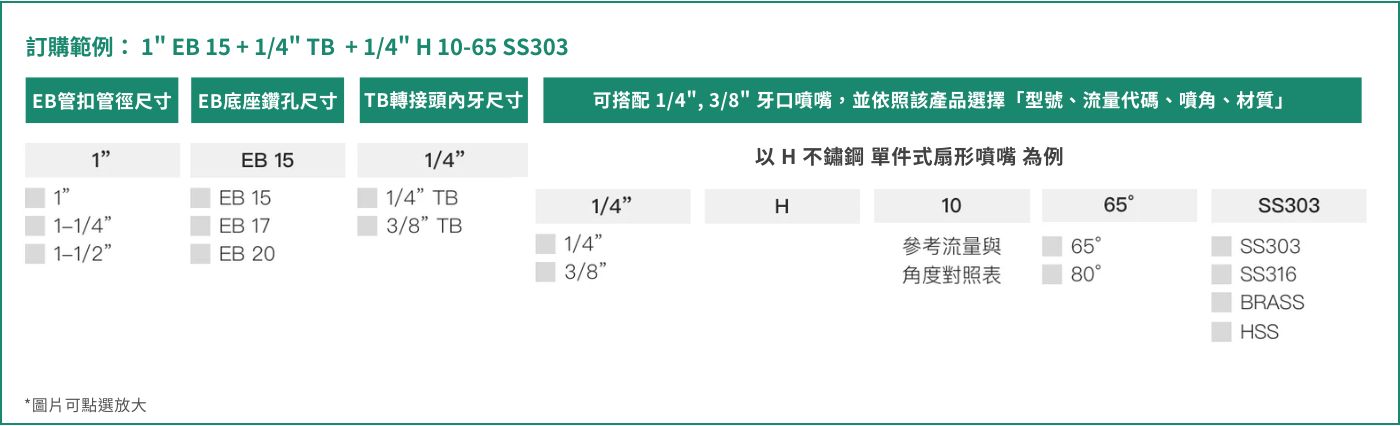

  • 規格範例:1” EB 15 + 1/4” TB + 1/4” H 10-65 SS303,以下為各數字所對應的選項與意涵。

相關產業

塗裝業

塗裝業

流量計精確控制漆料與溶劑的比例,確保漆面品質減少揮發性物質排放;噴嘴精準控制漆料與溶劑混合比,確保烤漆品質與環保標準的達成

尺寸

尺寸(mm) 重量(g)
A B C
52 48 56 64

安裝

簡單六步驟! 輕鬆搞定噴嘴安裝!

步驟一
步驟一

於安裝配管上,鑽上符合噴嘴尺寸之牙

步驟二
步驟二

管夾出水口對準噴管上開口

步驟三
步驟三

扣上管夾

步驟四
步驟四

鬆開螺帽讓安裝噴嘴的球體底座,可隨意轉向以 調整噴嘴方向

步驟五
步驟五

螺帽鬆開後,調整噴嘴至指定噴灑方向位置

步驟六
步驟六

旋緊螺帽致使噴嘴牢固在指定方向,即完成噴嘴安裝

找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗,與豐富的客戶現場經驗,讓我們來協助開發最適合您的產品!

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景,可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求,請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下,噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD),能協助模擬客製化產品的相關物理表現。

噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
噴嘴客製流程
