ED หัวฉีดเอดักเตอร์สำหรับผสมในถัง

หัวฉีดสเปรย์ LORRIC ED eductor ช่วยสร้างการกวนและการหมุนเวียนที่มีประสิทธิภาพ เพื่อให้มั่นใจว่ามีการผสมสารเคมีอย่างทั่วถึง ช่วยนำของแข็งแขวนลอยไปยังตัวกรอง และป้องกันการตกตะกอน ไม่ต้องใช้เครื่องมือในการติดตั้ง

แบรนด์：	LORRIC
ของเหลว：	ของเหลวเดี่ยว
วัสดุ：	ไฟเบอร์กลาสเสริมแรง PP (FRPP)
	SS316 (สแตนเลส) (เฉพาะขนาด 3/8")
มาตรฐานเกลียว：	BSPT
ขนาดเกลียว：	3/8", 3/4"

ดาวน์โหลดไฟล์

สอบถามตอนนี้

หลักการทำงาน

หัวฉีดนี้ใช้สำหรับ การกวนของเหลวใต้ผิวของเหลว โดยการออกแบบพิเศษที่ช่วยสร้าง ผลกระทบการกวนและการหมุนเวียน หัวฉีดนี้สามารถ ผสมสารเคมี นำสารแขวนลอยไปยังตัวกรอง และ ป้องกันการตกตะกอน

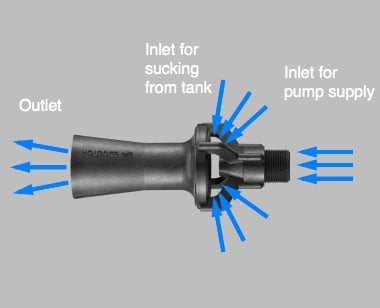

ประสิทธิภาพการกวนของเหลว: หัวฉีด Eductor ได้รับการออกแบบให้ ดูดและพ่นของเหลว ผ่านท่อหัวฉีดที่ขยายเพื่อ เพิ่มอัตราการไหลของของเหลว ได้ถึง 4 เท่า ซึ่งให้ผลการกวนที่ มีประสิทธิภาพมากกว่า การเติมอากาศหรือการใช้แขนหุ่นยนต์ (ปริมาณที่จ่าย + การดูด = การไหลรวม)

โครงสร้างชิ้นเดียว

การออกแบบ ชิ้นเดียว ช่วยให้สามารถ ติดตั้งด้วยมือได้ง่าย โดยไม่ต้องใช้เครื่องมือใดๆ

ตัวเลือกวัสดุ

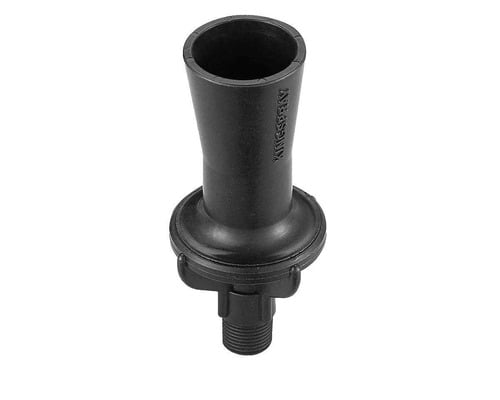

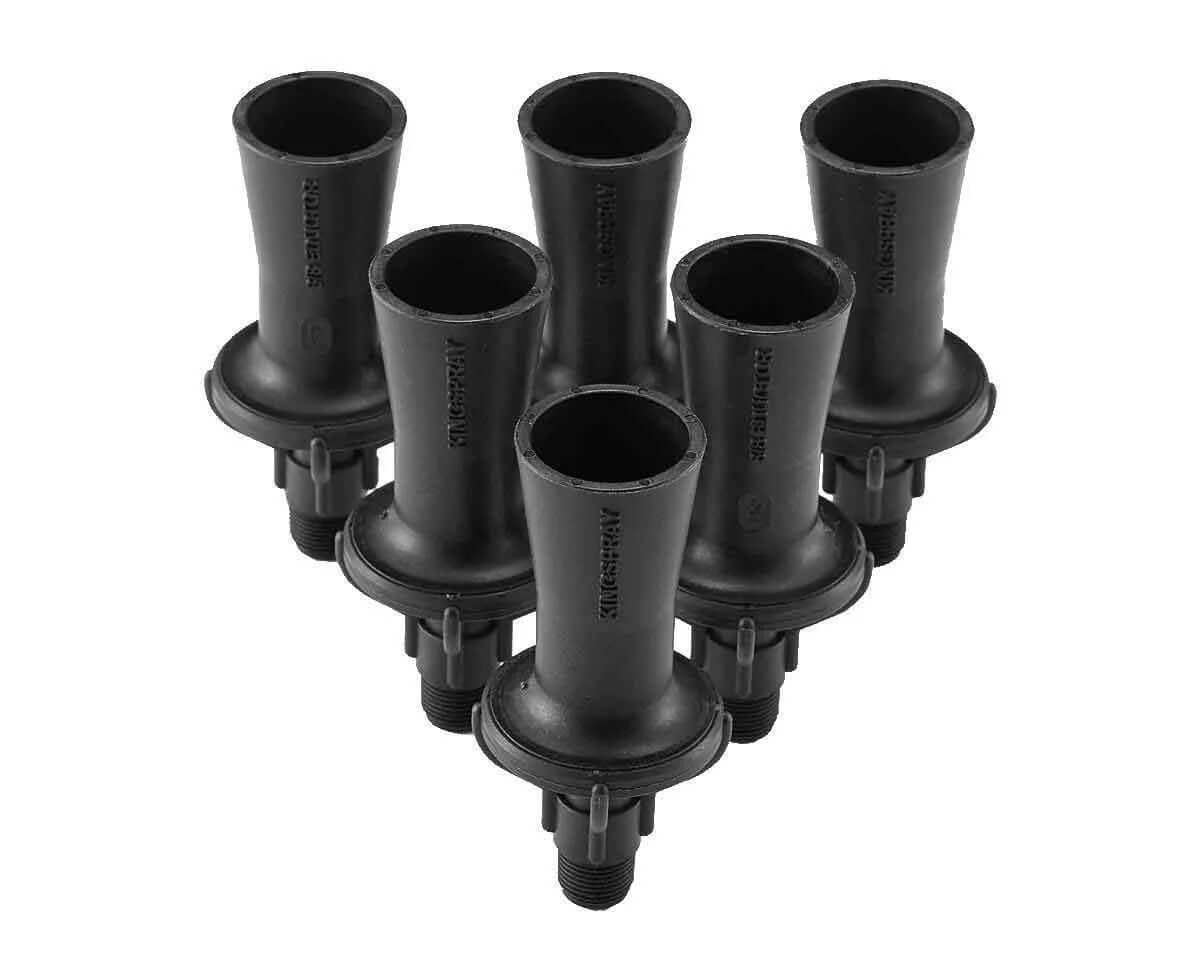

Fiber-Reinforced Plastic (FRPP)

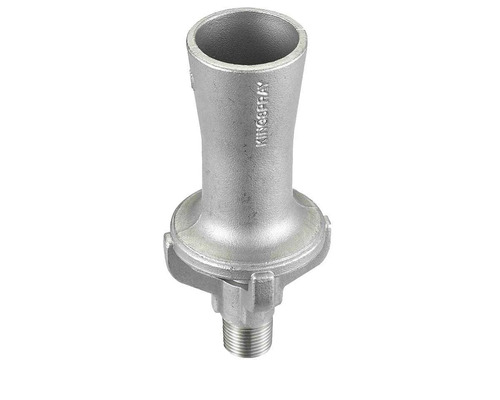

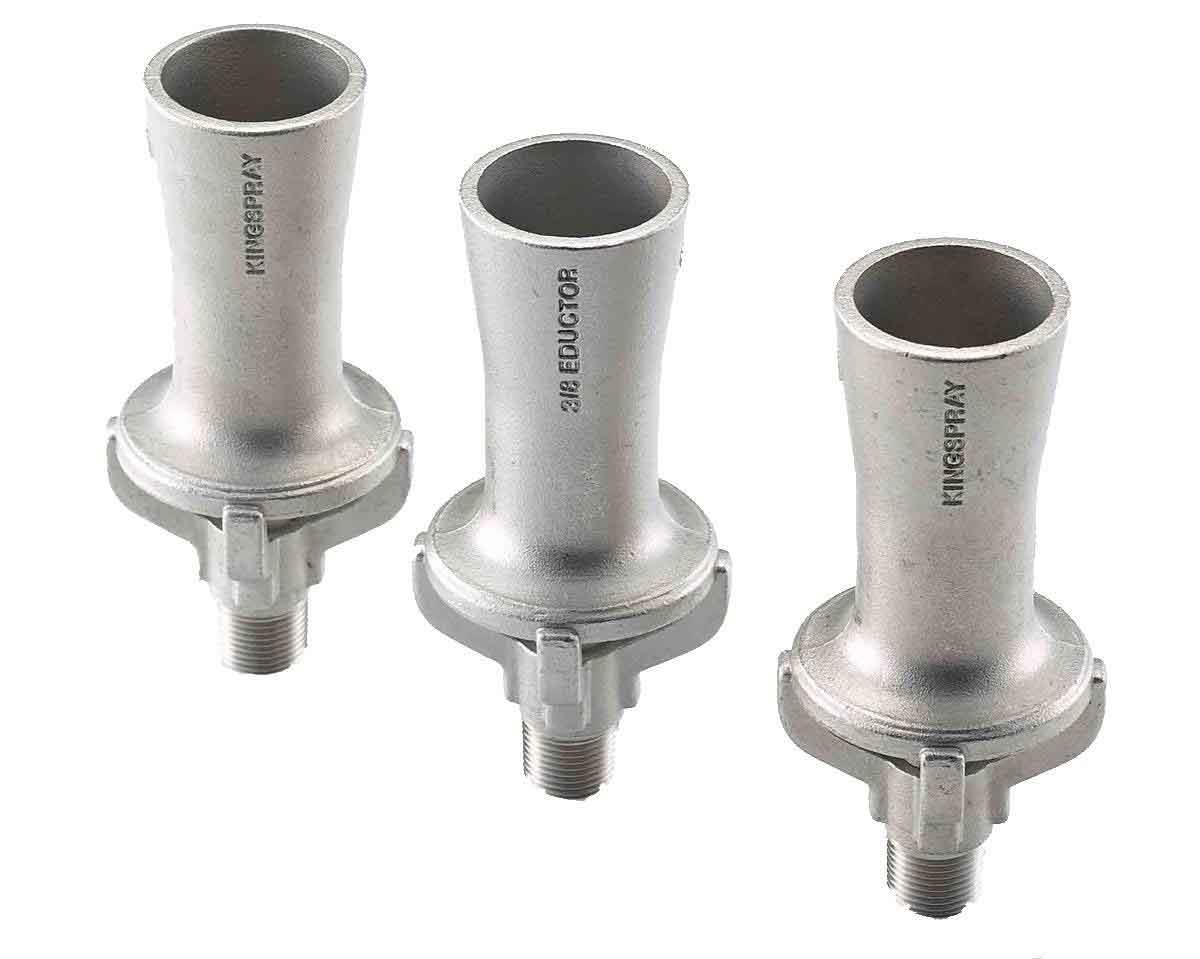

SS316 (only 3/8")

อัตราการไหลหลายระดับ

หัวฉีดแบบพ่นเป็นพัด มีหลายอัตราการไหล ให้เลือกใช้งาน ตัวอย่างเช่น ที่แรงดันการออกแบบมาตรฐาน 0.5 Kg/cm² อัตราการไหลรวมขั้นต่ำคือ 62.51 Lpm และอัตราการไหลรวมสูงสุดคือ 218.74 Lpm (สำหรับความต้องการอัตราการไหลอื่นๆ โปรดดูจาก เอกสารสเปค หรือ ติดต่อเราโดยตรง)

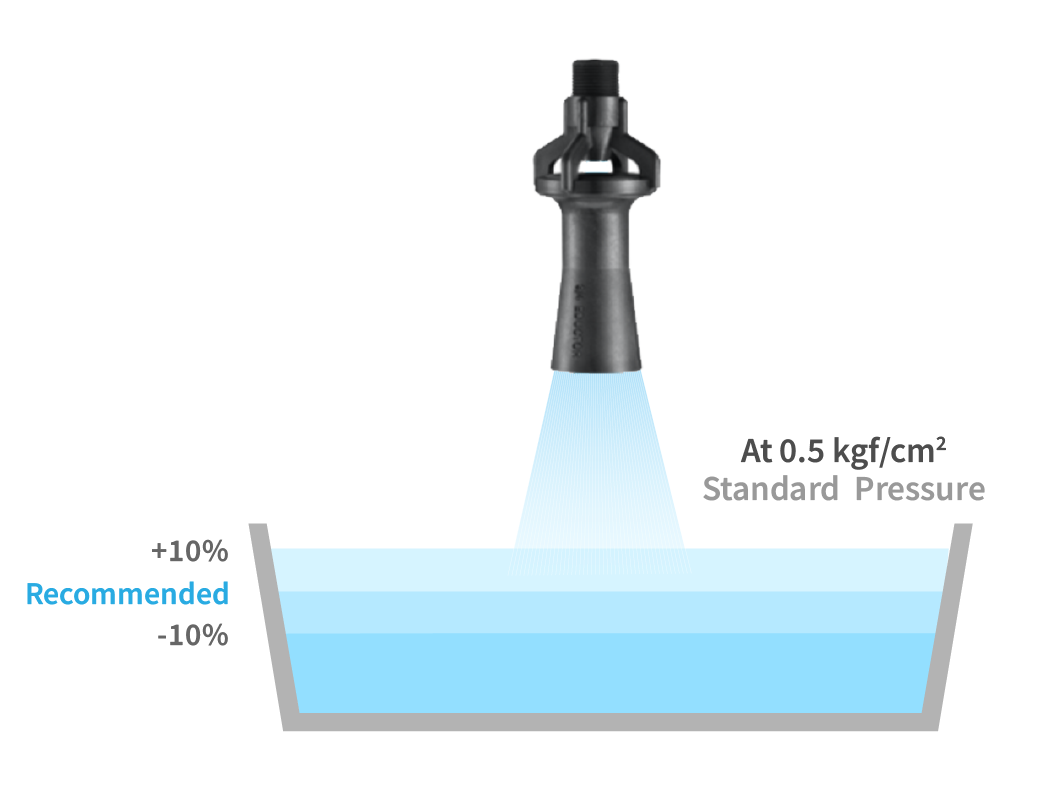

เกี่ยวกับค่าความเผื่อทางวิศวกรรม

ค่าความเผื่อของมุมอยู่ในช่วง ±10% ของมุมมาตรฐาน

การรับประกันวัสดุ

โลหะ

เราใช้ โลหะคุณภาพสูง ผ่านกระบวนการ ตีขึ้นรูปและกลึงละเอียด เพื่อผลิต หัวฉีดที่แข็งแรงและทนทาน

พลาสติก

เราขอ รับประกันว่าจะไม่ใช้วัสดุรีไซเคิล ในกระบวนการผลิต

คุณภาพสูง

วัสดุทั้งหมดที่ใช้ในการผลิต มาจากผู้ผลิตชั้นนำระดับโลก เพื่อให้มั่นใจใน คุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

กรุณาสั่งซื้อผลิตภัณฑ์หัวฉีดที่คุณต้องการตามข้อมูลดังต่อไปนี้

กรุณาเลือกหัวฉีดที่เหมาะสมตามความต้องการของคุณ โดยปฏิบัติตามแนวทางการเลือกด้านล่าง ซึ่งรวมถึง:
- อัตราการไหลของหัวฉีดที่เหมาะสมกับความต้องการของคุณ โปรดอ้างอิงจาก "ตารางอ้างอิงอัตราการไหลและมุม" ด้านล่างเพื่อกำหนดอัตราการสเปรย์ต่อหัวฉีด
- มุมของหัวฉีดที่เหมาะสมกับความต้องการของคุณ โปรดอ้างอิงจาก "ตารางอ้างอิงอัตราการไหลและมุม" ด้านล่างเพื่อกำหนดพื้นที่ครอบคลุมการสเปรย์ต่อหัวฉีด
- วัสดุของหัวฉีดที่เหมาะสมกับความต้องการของคุณ สภาพแวดล้อมการใช้งานที่แตกต่างกันต้องการวัสดุที่แตกต่างกัน กรุณาเลือกวัสดุหัวฉีดที่เหมาะสมตามสภาพแวดล้อมการใช้งานของคุณ

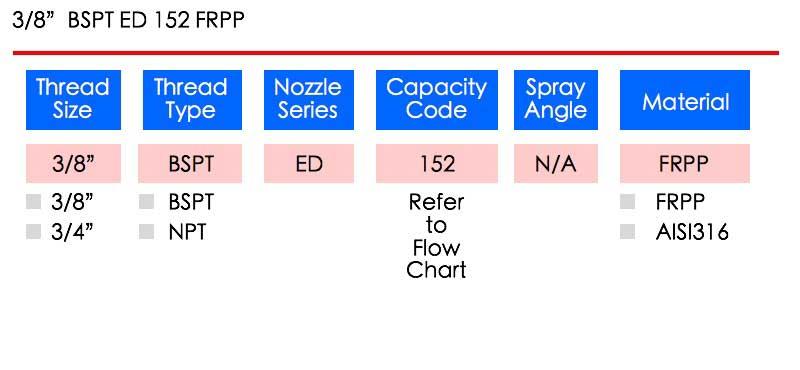

ตัวอย่างการสั่งซื้อ: 3/8” BSPT ED 152 FRPP ด้านล่างนี้อธิบายตัวเลือกและความหมายที่สอดคล้องกับแต่ละหมายเลข

เลือก
หน่วย

ขนาดเกลียว	รหัสความจุ	อัตราขยาย	ปริมาณการไหล	ความจุที่แรงดัน
ขนาดเกลียว	รหัสความจุ	อัตราขยาย	ปริมาณการไหล	0.1 kgf/cm²	0.25 kgf/cm²	0.5 kgf/cm²	0.75 kgf/cm²	1 kgf/cm²	1.5 kgf/cm²	2 kgf/cm²	3 kgf/cm²	4 kgf/cm²
3/8"	063	5.0	การจ่าย	5.59	8.84	12.50	15.31	17.68	21.65	25.00	30.62	35.36
3/8"	(FRPP)	5.0	การดูด	22.36	35.36	50.01	61.25	70.72	86.61	100.01	122.49	141.44
3/8"		5.0	รวมทั้งหมด	27.95	44.20	62.51	76.56	88.40	108.27	125.02	153.11	176.80

3/8"	152	5.0	การจ่าย	10.87	17.18	24.30	29.76	34.36	42.08	48.59	59.51	68.72
3/8"	(FRPP)	5.0	การดูด	43.46	68.72	97.18	119.03	137.44	168.33	194.37	238.05	274.88
3/8"		5.0	รวมทั้งหมด	54.33	85.90	121.48	148.78	171.80	210.41	242.96	297.97	343.60

3/8"	138	5.0	การจ่าย	12.31	19.44	27.50	33.68	38.89	47.63	55.00	67.33	77.78
3/8"	(SS316)	5.0	การดูด	49.21	77.78	110.00	134.46	155.56	190.06	220.00	269.33	311.11
3/8"		5.0	รวมทั้งหมด	61.52	97.22	137.50	168.14	194.44	237.69	275.00	336.66	388.89

3/4"		5.0	การจ่าย	19.57	30.94	43.75	53.58	61.87	75.77	87.50	107.16	123.74
3/4"		5.0	การดูด	78.26	123.74	174.99	214.32	247.48	303.10	349.99	428.65	494.96
3/4"		5.0	รวมทั้งหมด	97.83	154.68	218.74	267.90	309.35	378.87	437.49	535.81	618.70

ขนาดเกลียว	รหัสความจุ	อัตราขยาย	ปริมาณการไหล	ความจุที่แรงดัน
ขนาดเกลียว	รหัสความจุ	อัตราขยาย	ปริมาณการไหล	0.01 MPa	0.025 MPa	0.05 MPa	0.075 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.4 MPa
3/8"	063	5.0	การจ่าย	5.65	8.93	12.62	15.46	17.85	21.87	25.25	30.92	35.71
3/8"	(FRPP)	5.0	การดูด	22.58	35.71	50.50	61.85	71.41	87.46	100.99	123.69	142.83
3/8"		5.0	รวมทั้งหมด	28.23	44.63	63.12	77.31	89.27	109.33	126.24	154.62	178.53

3/8"	152	5.0	การจ่าย	10.97	17.35	24.53	30.05	34.70	42.50	49.07	60.10	69.39
3/8"	(FRPP)	5.0	การดูด	43.89	69.39	98.14	120.19	138.79	169.98	196.28	240.39	277.58
3/8"		5.0	รวมทั้งหมด	54.86	86.74	122.67	150.24	173.49	212.48	245.35	300.49	346.97

3/8"	138	5.0	การจ่าย	12.31	19.44	27.50	33.68	38.89	47.63	55.00	67.33	77.78
3/8"	(SS316)	5.0	การดูด	49.21	77.78	110.00	134.46	155.56	190.06	220.00	269.33	311.11
3/8"		5.0	รวมทั้งหมด	61.52	97.22	137.50	168.14	194.44	237.69	275.00	336.66	388.89

3/4"		5.0	การจ่าย	19.76	31.24	44.18	54.11	62.48	76.52	88.36	108.21	124.95
3/4"		5.0	การดูด	79.03	124.95	176.71	216.43	249.91	306.07	353.42	432.85	499.82
3/4"		5.0	รวมทั้งหมด	98.78	156.19	220.89	270.53	312.38	382.59	441.78	541.07	624.77

ขนาดเกลียว	รหัสความจุ	อัตราขยาย	ปริมาณการไหล	ความจุที่แรงดัน
ขนาดเกลียว	รหัสความจุ	อัตราขยาย	ปริมาณการไหล	0.1 bar	0.25 bar	0.5 bar	0.75 bar	1 bar	1.5 bar	2 bar	3 bar	4 bar
3/8"	063	5.0	การจ่าย	5.65	8.93	12.62	15.46	17.85	21.87	25.25	30.92	35.71
3/8"	(FRPP)	5.0	การดูด	22.58	35.71	50.50	61.85	71.41	87.46	100.99	123.69	142.83
3/8"		5.0	รวมทั้งหมด	28.23	44.63	63.12	77.31	89.27	109.33	126.24	154.62	178.53

3/8"	152	5.0	การจ่าย	10.97	17.35	24.53	30.05	34.70	42.50	49.07	60.10	69.39
3/8"	(FRPP)	5.0	การดูด	43.89	69.39	98.14	120.19	138.79	169.98	196.28	240.39	277.58
3/8"		5.0	รวมทั้งหมด	54.86	86.74	122.67	150.24	173.49	212.48	245.35	300.49	346.97

3/8"	138	5.0	การจ่าย	12.31	19.44	27.50	33.68	38.89	47.63	55.00	67.33	77.78
3/8"	(SS316)	5.0	การดูด	49.21	77.78	110.00	134.46	155.56	190.06	220.00	269.33	311.11
3/8"		5.0	รวมทั้งหมด	61.52	97.22	137.50	168.14	194.44	237.69	275.00	336.66	388.89

3/4"		5.0	การจ่าย	19.76	31.24	44.18	54.11	62.48	76.52	88.36	108.21	124.95
3/4"		5.0	การดูด	79.03	124.95	176.71	216.43	249.91	306.07	353.42	432.85	499.82
3/4"		5.0	รวมทั้งหมด	98.78	156.19	220.89	270.53	312.38	382.59	441.78	541.07	624.77

ขนาดเกลียว	รหัสความจุ	อัตราขยาย	ปริมาณการไหล	ความจุที่แรงดัน
ขนาดเกลียว	รหัสความจุ	อัตราขยาย	ปริมาณการไหล	1.5 psi	3.5 psi	7 psi	10 psi	15 psi	20 psi	28 psi	40 psi	60 psi
3/8"	063	5.0	การจ่าย	1.52	2.32	3.28	3.92	4.80	5.54	6.55	7.83	9.59
3/8"	(FRPP)	5.0	การดูด	6.07	9.27	13.11	15.66	19.19	22.15	26.21	31.33	38.37
3/8"		5.0	รวมทั้งหมด	7.58	11.58	16.38	19.58	23.98	27.69	32.77	39.16	47.96

3/8"	152	5.0	การจ่าย	2.95	4.50	6.37	7.61	9.32	10.76	12.74	15.22	18.64
3/8"	(FRPP)	5.0	การดูด	11.79	18.01	25.47	30.44	37.29	43.05	50.94	60.89	74.75
3/8"		5.0	รวมทั้งหมด	14.74	22.51	31.84	38.05	46.61	53.82	63.68	76.11	93.21

3/8"	138	5.0	การจ่าย	12.54	19.15	7.24	32.38	39.65	45.80	54.20	64.79	79.31
3/8"	(SS316)	5.0	การดูด	50.17	76.60	108.37	129.51	158.60	183.20	216.79	259.16	317.23
3/8"		5.0	รวมทั้งหมด	62.71	95.75	135.46	161.89	198.25	229.00	270.99	323.95	396.54

3/4"		5.0	การจ่าย	5.31	8.11	11.47	13.70	16.78	19.38	22.93	27.41	33.57
3/4"		5.0	การดูด	21.23	32.43	45.86	54.82	67.14	77.52	91.73	109.64	134.28
3/4"		5.0	รวมทั้งหมด	26.54	40.54	57.33	68.52	83.92	96.91	114.66	137.05	167.85

* ความดันมาตรฐาน: คอลัมน์สีแดง
* เพื่อรองรับการใช้งานบนมือถือ จะมีเพียง 3 คอลัมน์ที่แสดงข้อมูลแรงดัน 3 แบบ สำหรับข้อมูลแรงดันเพิ่มเติม กรุณาตรวจสอบบนคอมพิวเตอร์หรือแล็ปท็อป

การใช้งาน

การชุบโลหะ

เครื่องวัดการไหลควบคุมการไหลของสารเคมีเหลว เพื่อให้การเคลือบสม่ำเสมอและรับประกันคุณภาพ ขณะที่หัวฉีดช่วยให้การเคลือบคงคุณภาพสม่ำเสมอระหว่างกระบวนการชุบไฟฟ้า

การพ่นสีรถยนต์

เครื่องวัดการไหลช่วยควบคุมสัดส่วนสีและตัวทำละลายให้แม่นยำ เพื่อคุณภาพและความเป็นมิตรต่อสิ่งแวดล้อม ขณะที่หัวฉีดช่วยควบคุมส่วนผสมให้ได้คุณภาพและปฏิบัติตามมาตรฐานสิ่งแวดล้อม

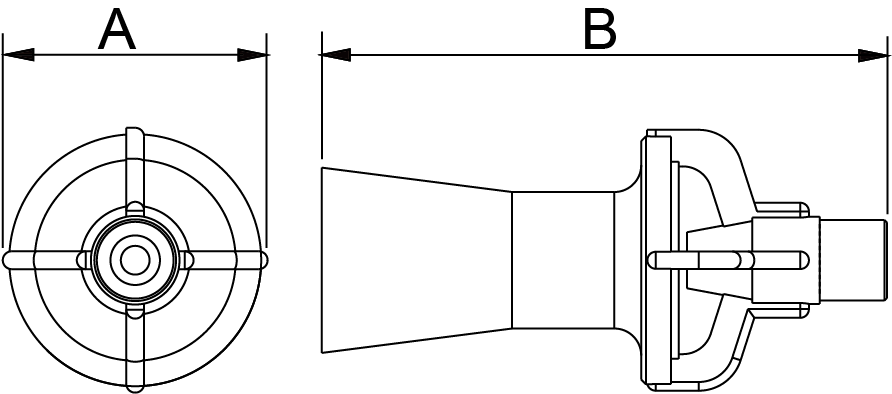

ขนาด

Material	Thread(BSPT)	Size(mm)		Weight(g)
Material	Thread(BSPT)	A	B	SS316	FRPP
Metal	3/8"Male	54	116	274	-
Plastic	3/4"Male	74	159	-	84.6
Plastic	3/8"Male	54	116	-	34

การติดตั้งแบบเกลียว

ติดตั้งง่ายใน 2 ขั้นตอน!

ขั้นตอนที่ 1

ตรวจสอบให้แน่ใจว่า ขนาดหัวฉีดตรงกับขนาดเกลียวของท่อ

ขั้นตอนที่ 2

พันเทปเทฟลอน แล้ว หมุนหัวฉีดตามเข็มนาฬิกา เพื่อ ป้องกันการรั่วไหล

ขั้นตอนที่ 3

การติดตั้ง เสร็จสมบูรณ์

ไม่พบหัวฉีดที่คุณต้องการ?

ด้วย ประสบการณ์กว่า 30 ปี ในการพัฒนาและผลิตหัวฉีด รวมถึง ความรู้เชิงลึกจากการทำงานในสถานที่ของลูกค้า ให้เรา ช่วยคุณออกแบบและสร้างผลิตภัณฑ์ที่เหมาะสมกับความต้องการของคุณ

หัวฉีดปรับแต่งตามความต้องการของคุณ

LORRIC สามารถปรับแต่งหัวฉีดในด้าน "อัตราการไหล" "มุมการพ่น" และ "การกระจายของของไหล" เพื่อให้เหมาะสมกับการใช้งานของคุณโดยเฉพาะ เรายังรองรับสถานการณ์เฉพาะ เช่น การพ่นที่มีแรงกระแทกพิเศษ หรือ การพ่นละอองที่ละเอียดมาก หากต้องการข้อมูลเพิ่มเติมหรือความช่วยเหลือ สามารถติดต่อทีมงานของ LORRIC ได้ทุกเมื่อ

ความจุที่ปรับแต่งได้

ภายใต้ แรงดันคงที่ ปริมาณของ ของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีดในช่วงระยะเวลาหนึ่งสามารถปรับแต่งได้ตามความต้องการ

มุมสเปรย์ที่ปรับแต่งได้

หมายถึง มุมระหว่างช่องพ่น (Orifice) และ วงล้อมของของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีด ซึ่งสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะ

การกระจายที่ปรับแต่งได้

หมายถึง รูปแบบการกระจายตัวของอนุภาคบนพื้นผิว ที่เกิดจาก การพ่นของเหลวขึ้นบนพื้นผิว ซึ่งสามารถปรับแต่งเพื่อให้ได้ผลลัพธ์ที่ต้องการ

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

การทดสอบใน สภาพแวดล้อมที่รุนแรง จำเป็นต้องใช้ ข้อมูลที่แม่นยำ เพื่อช่วยในการ พัฒนาหัวฉีด อย่างมีประสิทธิภาพ
