ED Nozzle Eductor Campuran Tangki

Nozzle semprotan eductor LORRIC ED menciptakan pengadukan dan sirkulasi yang efektif, memastikan pencampuran bahan kimia secara menyeluruh, mengarahkan zat padat tersuspensi menuju filter, dan mencegah pengendapan. Instalasi tanpa memerlukan alat.

Brand：	LORRIC
Fluid：	Single fluid
Materials：	Fiberglass-reinforced PP (FRPP)
	SS316 (Stainless Steel) (3/8" only)
Thread Standard：	BSPT
Thread Size：	3/8", 3/4"

Unduh File

Dapatkan Penawaran Sekarang

Prinsip Kerja

Digunakan untuk pengadukan cairan di bawah permukaan cairan. Nozzle yang dirancang khusus ini menciptakan efek pengadukan dan sirkulasi. Nozzle ini dapat mencampur bahan kimia, mengarahkan zat tersuspensi ke filter, dan mencegah pengendapan.

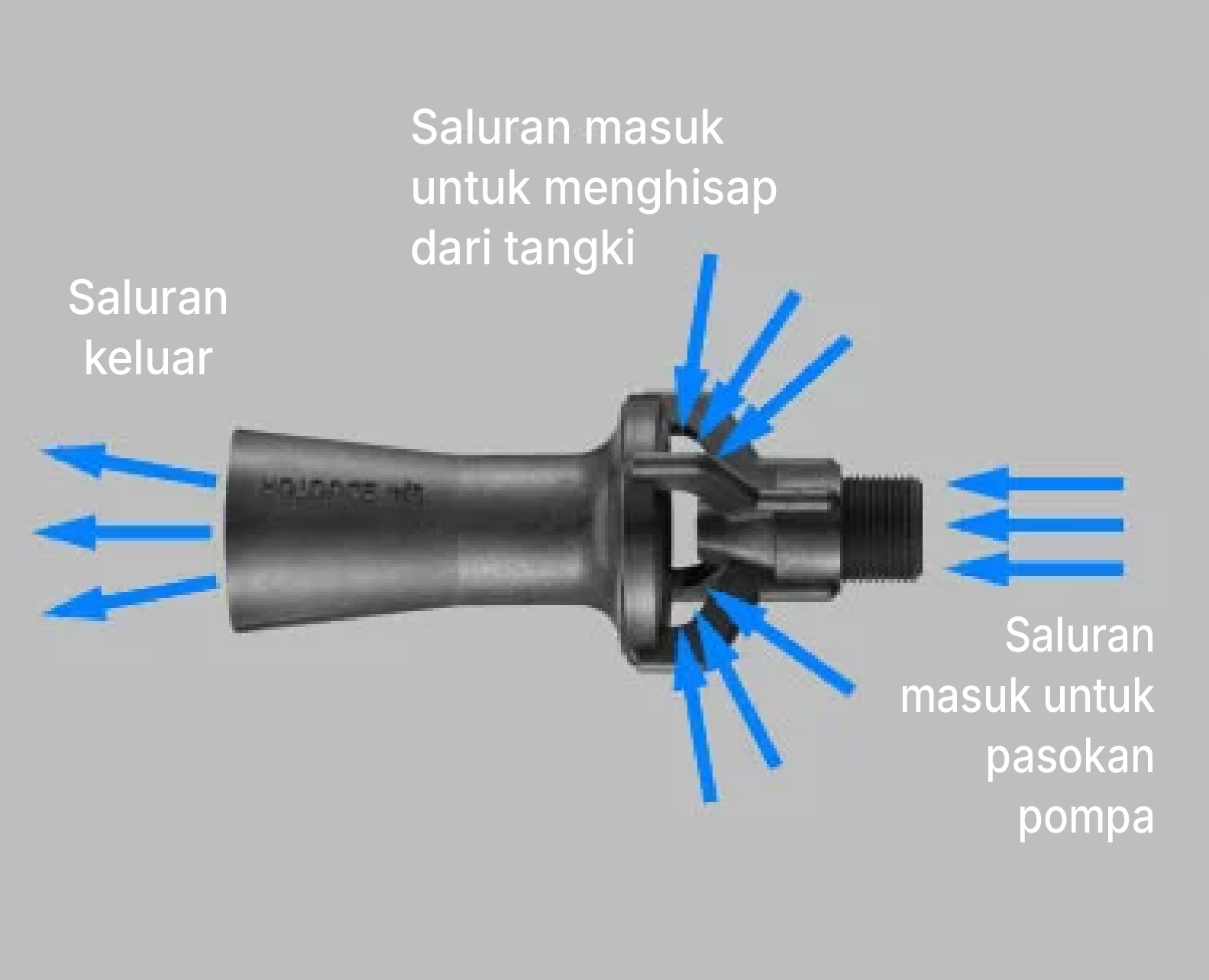

Efisiensi Energi dalam Pengadukan Cairan: Nozzle eductor dirancang untuk menyedot dan menyemprot cairan melalui tabung nozzle yang diperbesar, meningkatkan laju aliran cairan hingga 4 kali lipat, yang memberikan pengadukan yang lebih efisien dibandingkan dengan aerasi atau lengan robot (Jumlah yang disuplai + Masukan = Total Aliran).

Struktur Single-Piece

Struktur satu keping dan dapat dipasang tangan tanpa alat.

Material Options

Fiber-Reinforced Plastic (FRPP)
SS316 (only 3/8")

Tersedia untuk Berbagai Laju Aliran

Nozzle semprotan kipas menawarkan berbagai laju aliran. Sebagai contoh, pada tekanan desain standar 0,5 Kg/cm², laju aliran total minimum adalah 62,51 Lpm, dan laju aliran total maksimum adalah 218,74 Lpm. (Untuk kebutuhan laju aliran lainnya, silakan merujuk ke lembar spesifikasi atau hubungi kami langsung.)

Toleransi Teknik

Toleransi laju aliran berada dalam rentang plus atau minus 10% dari laju aliran standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

High Quality

All material is purchased from world top providers.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

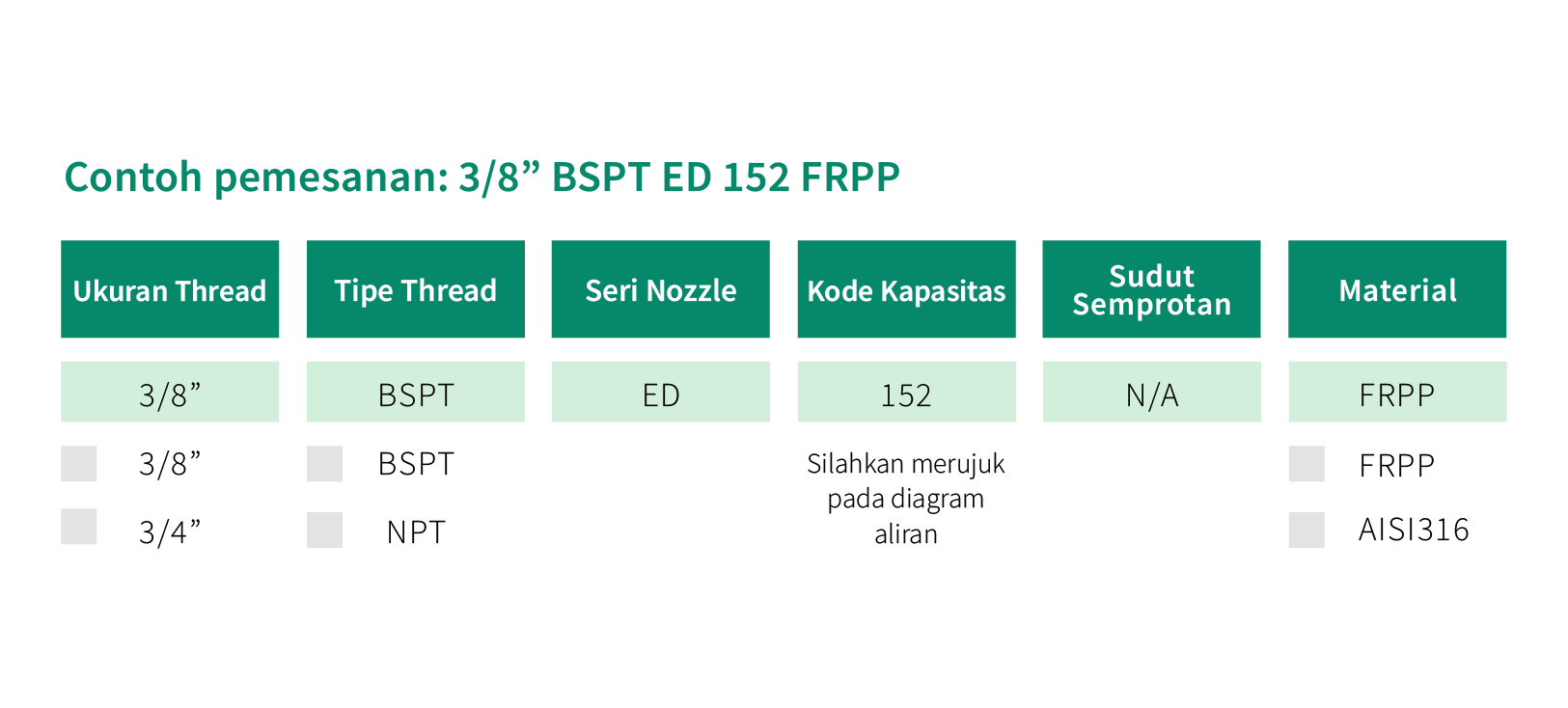

Contoh spesifikasi: 3/8" BSPT ED 152 FRPP. Setiap angka merujuk pada pilihan dan arti berikut.

Select
Unit

Thread Size	Capacity Code	Magnification	Quantity of flow	Capacity at Pressure
Thread Size	Capacity Code	Magnification	Quantity of flow	0.1 kgf/cm²	0.25 kgf/cm²	0.5 kgf/cm²	0.75 kgf/cm²	1 kgf/cm²	1.5 kgf/cm²	2 kgf/cm²	3 kgf/cm²	4 kgf/cm²
3/8"	063	5.0	Supplied	5.59	8.84	12.50	15.31	17.68	21.65	25.00	30.62	35.36
3/8"	(FRPP)	5.0	Intake	22.36	35.36	50.01	61.25	70.72	86.61	100.01	122.49	141.44
3/8"		5.0	Total	27.95	44.20	62.51	76.56	88.40	108.27	125.02	153.11	176.80

3/8"	152	5.0	Supplied	10.87	17.18	24.30	29.76	34.36	42.08	48.59	59.51	68.72
3/8"	(FRPP)	5.0	Intake	43.46	68.72	97.18	119.03	137.44	168.33	194.37	238.05	274.88
3/8"		5.0	Total	54.33	85.90	121.48	148.78	171.80	210.41	242.96	297.97	343.60

3/8"	138	5.0	Supplied	12.31	19.44	27.50	33.68	38.89	47.63	55.00	67.33	77.78
3/8"	(SS316)	5.0	Intake	49.21	77.78	110.00	134.46	155.56	190.06	220.00	269.33	311.11
3/8"		5.0	Total	61.52	97.22	137.50	168.14	194.44	237.69	275.00	336.66	388.89

3/4"		5.0	Supplied	19.57	30.94	43.75	53.58	61.87	75.77	87.50	107.16	123.74
3/4"		5.0	Intake	78.26	123.74	174.99	214.32	247.48	303.10	349.99	428.65	494.96
3/4"		5.0	Total	97.83	154.68	218.74	267.90	309.35	378.87	437.49	535.81	618.70

Thread Size	Capacity Code	Magnification	Quantity of flow	Capacity at Pressure
Thread Size	Capacity Code	Magnification	Quantity of flow	0.01 MPa	0.025 MPa	0.05 MPa	0.075 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.4 MPa
3/8"	063	5.0	Supplied	5.65	8.93	12.62	15.46	17.85	21.87	25.25	30.92	35.71
3/8"	(FRPP)	5.0	Intake	22.58	35.71	50.50	61.85	71.41	87.46	100.99	123.69	142.83
3/8"		5.0	Total	28.23	44.63	63.12	77.31	89.27	109.33	126.24	154.62	178.53

3/8"	152	5.0	Supplied	10.97	17.35	24.53	30.05	34.70	42.50	49.07	60.10	69.39
3/8"	(FRPP)	5.0	Intake	43.89	69.39	98.14	120.19	138.79	169.98	196.28	240.39	277.58
3/8"		5.0	Total	54.86	86.74	122.67	150.24	173.49	212.48	245.35	300.49	346.97

3/8"	138	5.0	Supplied	12.31	19.44	27.50	33.68	38.89	47.63	55.00	67.33	77.78
3/8"	(SS316)	5.0	Intake	49.21	77.78	110.00	134.46	155.56	190.06	220.00	269.33	311.11
3/8"		5.0	Total	61.52	97.22	137.50	168.14	194.44	237.69	275.00	336.66	388.89

3/4"		5.0	Supplied	19.76	31.24	44.18	54.11	62.48	76.52	88.36	108.21	124.95
3/4"		5.0	Intake	79.03	124.95	176.71	216.43	249.91	306.07	353.42	432.85	499.82
3/4"		5.0	Total	98.78	156.19	220.89	270.53	312.38	382.59	441.78	541.07	624.77

Thread Size	Capacity Code	Magnification	Quantity of flow	Capacity at Pressure
Thread Size	Capacity Code	Magnification	Quantity of flow	0.1 bar	0.25 bar	0.5 bar	0.75 bar	1 bar	1.5 bar	2 bar	3 bar	4 bar
3/8"	063	5.0	Supplied	5.65	8.93	12.62	15.46	17.85	21.87	25.25	30.92	35.71
3/8"	(FRPP)	5.0	Intake	22.58	35.71	50.50	61.85	71.41	87.46	100.99	123.69	142.83
3/8"		5.0	Total	28.23	44.63	63.12	77.31	89.27	109.33	126.24	154.62	178.53

3/8"	152	5.0	Supplied	10.97	17.35	24.53	30.05	34.70	42.50	49.07	60.10	69.39
3/8"	(FRPP)	5.0	Intake	43.89	69.39	98.14	120.19	138.79	169.98	196.28	240.39	277.58
3/8"		5.0	Total	54.86	86.74	122.67	150.24	173.49	212.48	245.35	300.49	346.97

3/8"	138	5.0	Supplied	12.31	19.44	27.50	33.68	38.89	47.63	55.00	67.33	77.78
3/8"	(SS316)	5.0	Intake	49.21	77.78	110.00	134.46	155.56	190.06	220.00	269.33	311.11
3/8"		5.0	Total	61.52	97.22	137.50	168.14	194.44	237.69	275.00	336.66	388.89

3/4"		5.0	Supplied	19.76	31.24	44.18	54.11	62.48	76.52	88.36	108.21	124.95
3/4"		5.0	Intake	79.03	124.95	176.71	216.43	249.91	306.07	353.42	432.85	499.82
3/4"		5.0	Total	98.78	156.19	220.89	270.53	312.38	382.59	441.78	541.07	624.77

Thread Size	Capacity Code	Magnification	Quantity of flow	Capacity at Pressure
Thread Size	Capacity Code	Magnification	Quantity of flow	1.5 psi	3.5 psi	7 psi	10 psi	15 psi	20 psi	28 psi	40 psi	60 psi
3/8"	063	5.0	Supplied	1.52	2.32	3.28	3.92	4.80	5.54	6.55	7.83	9.59
3/8"	(FRPP)	5.0	Intake	6.07	9.27	13.11	15.66	19.19	22.15	26.21	31.33	38.37
3/8"		5.0	Total	7.58	11.58	16.38	19.58	23.98	27.69	32.77	39.16	47.96

3/8"	152	5.0	Supplied	2.95	4.50	6.37	7.61	9.32	10.76	12.74	15.22	18.64
3/8"	(FRPP)	5.0	Intake	11.79	18.01	25.47	30.44	37.29	43.05	50.94	60.89	74.75
3/8"		5.0	Total	14.74	22.51	31.84	38.05	46.61	53.82	63.68	76.11	93.21

3/8"	138	5.0	Supplied	12.54	19.15	7.24	32.38	39.65	45.80	54.20	64.79	79.31
3/8"	(SS316)	5.0	Intake	50.17	76.60	108.37	129.51	158.60	183.20	216.79	259.16	317.23
3/8"		5.0	Total	62.71	95.75	135.46	161.89	198.25	229.00	270.99	323.95	396.54

3/4"		5.0	Supplied	5.31	8.11	11.47	13.70	16.78	19.38	22.93	27.41	33.57
3/4"		5.0	Intake	21.23	32.43	45.86	54.82	67.14	77.52	91.73	109.64	134.28
3/4"		5.0	Total	26.54	40.54	57.33	68.52	83.92	96.91	114.66	137.05	167.85

* Standard Pressure: Column in red.
* For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.

Pengaplikasian Produk

Electroplating

Flowmeter mengontrol aliran cairan kimia untuk memastikan pelapisan yang merata, sementara nozzle menjamin hasil pelapisan yang konsisten dan berkualitas selama proses elektroplati

Cat Otomotif

Flow meter memastikan rasio cat-pelarut yang tepat untuk kualitas dan keramahan lingkungan, sementara nozel mengendalikan campuran untuk memastikan kualitas dan penghematan

Pembersihan: Scrubber gas, pengolahan gas buang, dan lain-lain.
Pendinginan: Menara pendingin air, dan lain-lain.
Dispersi: Pemadam kebakaran, pencampuran tangki, pelapisan elektrostatik, peralatan pertukaran ion, menara pendingin air, tangki C.I.P, tangki fosfat, tangki slurry, dan pengadukan tangki cat.

Ukuran

Material	Thread(BSPT)	Ukuran(mm)		Berat(g)
Material	Thread(BSPT)	A	B	SS316	FRPP
Logam	3/8"Male	54	116	274	-
Plastik	3/4"Male	74	159	-	84.6
Plastik	3/8"Male	54	116	-	34

Pemasangan

Instalasi mudah dengan 2 langkah sederhana!

Langkah 1

Buat female thread (ulir betina) yang sesuai pada pipa Anda.

Langkah 2

Agar lebih kedap, silakan gunakan pita seal Teflon pada ulir nozzle. Arahkan ulir nozzle ke ulir betina. Kencangkan nozzle searah jarum jam.

Selesai

Pemasangan selesai
