Mini-ED 迷你攪拌噴嘴攪拌及電鍍等產業適用

這款迷你攪拌噴嘴專為攪拌及電鍍應用設計，無需工具即可徒手安裝，特殊的結構設計可以製造攪拌與循環的噴霧效果，並且具有混合藥品、將懸浮物導向過濾器、避免固體殘骸沉澱等功能。適用於氣體洗滌塔（scrubber）和廢氣處理的清洗、冷卻水塔的冷卻，以及消防系統中的散佈應用。

品牌：	LORRIC
流體：	1流體
材質：	PP
牙規：	BSPT
牙口尺寸：	1/4"

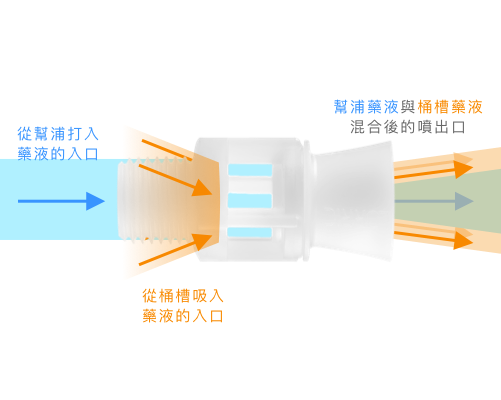

噴灑原理

此為單流體噴嘴，應用於液面下的液體攪拌，特殊的結構設計可以製造攪拌與循環的噴霧效果，並且具有混合藥品、將懸浮物導向過濾器、避免固體殘骸沉澱等功能。節能的液體攪拌目的，噴嘴供給流量，得吸入最高4倍的液體流量，再由放大噴管噴出，始為噴出流量，能較傳統曝氣或機械手臂更有效率地實現攪拌目的。(供給量 + 吸入量 = 總流量)

單件式設計

單件式結構，無需其他工具徒手即可進行安裝

多種材質可供選擇

流量可供選擇

扇型噴嘴提供多種流量範圍，以標準設計壓力 0.5 Kg/cm²為例，最小總流量為 8.85 Lpm；最大總流量為 17.64 Lpm。（其他流量需求請參考「規格表」，或直接與我司聯繫）。

關於公差

流量公差為標準流量正負10%

我們對材質的三大保證

金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
- 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

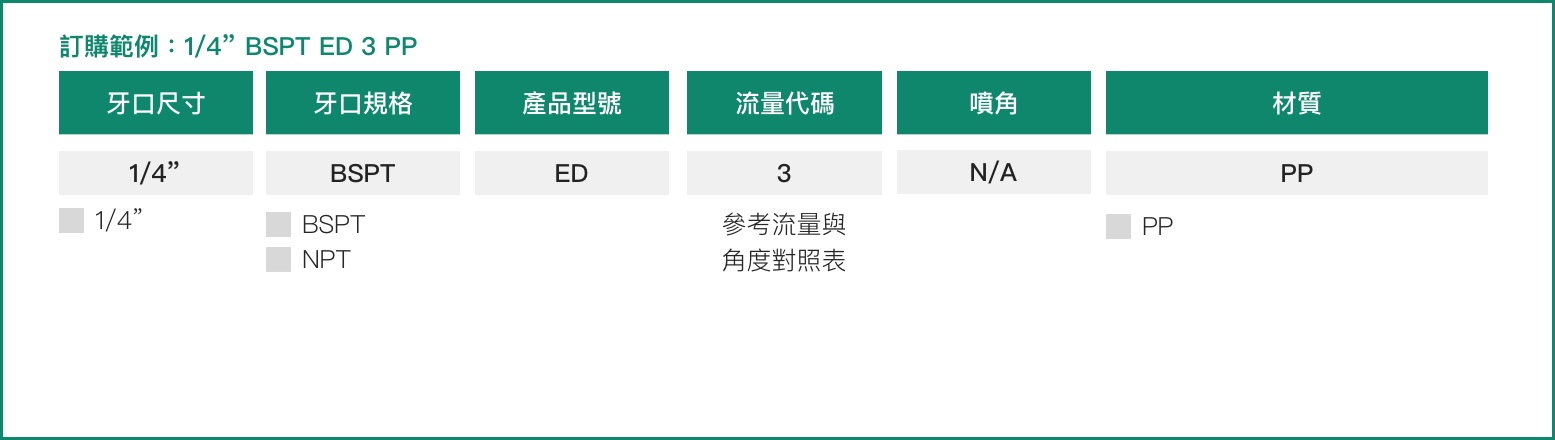

訂購範例：1/4” BSPT ED 3 PP，以下為各數字所對應的選項與意涵。

單位
選擇

流量代碼	放大率	流量定義	壓力對應流量
流量代碼	放大率	流量定義	0.1 kgf/cm²	0.25 kgf/cm²	0.5 kgf/cm²	0.75 kgf/cm²	1 kgf/cm²	1.5 kgf/cm²	2 kgf/cm²	3 kgf/cm²	4 kgf/cm²
3	2.4	供給量	1.36	2.14	3.03	3.71	4.29	5.25	6.06	7.42	8.57
3	2.4	吸入量	1.88	2.97	4.20	5.14	5.94	7.27	8.40	10.29	11.88
3	2.4	總流量	3.23	5.11	7.23	8.85	10.22	12.52	14.46	17.71	20.45
9	1.6	供給量	4.02	6.36	9.00	11.02	12.73	15.59	18.00	22.05	25.46
9	1.6	吸入量	2.41	75.0	5.40	6.61	7.64	9.35	10.80	13.23	15.27
9	1.6	總流量	6.44	95.7	14.40	17.64	20.36	24.94	28.80	35.27	40.73

流量代碼	放大率	流量定義	壓力對應流量
流量代碼	放大率	流量定義	0.01 MPa	0.025 MPa	0.05 MPa	0.075 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.4 MPa
3	2.4	供給量	1.37	2.16	3.06	3.75	4.33	5.30	6.12	7.49	8.65
3	2.4	吸入量	1.90	3.00	4.24	5.19	6.00	7.35	8.48	10.39	12.00
3	2.4	總流量	3.27	5.16	7.30	8.94	10.33	12.65	14.60	17.88	20.65
9	1.6	供給量	4.06	6.43	9.09	11.13	12.85	15.74	18.18	22.26	25.71
9	1.6	吸入量	2.44	3.86	5.45	6.68	7.71	9.44	10.91	13.36	15.42
9	1.6	總流量	6.50	10.28	14.54	17.81	20.56	25.19	29.08	35.62	41.13

流量代碼	放大率	流量定義	壓力對應流量
流量代碼	放大率	流量定義	0.1 bar	0.25 bar	0.5 bar	0.75 bar	1 bar	1.5 bar	2 bar	3 bar	4 bar
3	2.4	供給量	1.37	2.16	3.06	3.75	4.33	5.30	6.12	7.49	8.65
3	2.4	吸入量	1.9	3.00	4.24	5.19	6.00	7.35	8.48	10.39	12.00
3	2.4	總流量	3.27	5.16	7.30	8.94	10.33	12.6	14.6	17.9	20.7
9	1.6	供給量	4.06	6.43	9.09	11.13	12.9	15.7	18.2	22.3	25.7
9	1.6	吸入量	2.44	3.86	5.45	6.7	7.7	9.4	10.9	13.4	15.4
9	1.6	總流量	6.50	10.28	14.5	17.8	20.6	25.2	29.1	35.6	41.1

流量代碼	放大率	流量定義	壓力對應流量
流量代碼	放大率	流量定義	3 psi	5 psi	7 psi	10 psi	15 psi	20 psi	25 psi	30 psi	40 psi
3	2.4	供給量	0.52	0.67	0.79	0.95	1.16	1.34	1.50	1.64	1.90
3	2.4	吸入量	0.72	0.93	1.10	1.32	1.61	1.86	2.08	2.28	2.63
3	2.4	總流量	1.24	1.60	1.89	2.26	2.77	3.20	3.58	3.92	4.53
9	1.6	供給量	1.54	1.99	2.36	2.82	3.45	3.99	4.46	4.88	5.64
9	1.6	吸入量	0.93	1.20	1.42	1.69	2.07	2.39	2.67	2.93	66.4
9	1.6	總流量	2.47	3.19	3.77	4.51	5.52	6.38	7.13	7.81	9.02

* Standard Pressure: Column in red.
* For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
