SPP Boquilla Espiral para Depurador

Fácil de ensamblar, resistente a obstrucciones y con un patrón de pulverización en espiral de gran ángulo, esta boquilla monofluida permite un montaje sencillo y reduce el riesgo de bloqueos. Su diseño de ángulo amplio proporciona una mayor cobertura en comparación con las boquillas de abanico y cónicas convencionales. Se utiliza comúnmente en torres de tratamiento de gases de escape de la industria de semiconductores, depuradores y sistemas de extinción de incendios.

Marca: LORRIC
Tipo de boquilla: Espiral
Tipo de fluido: Monofluido
Materiales: UPVC, PEEK
Normas de rosca: BSPT, NPT
Tamaños de rosca: 1/4", 3/8"

Catálogo



Boquilla Espiral

La estructura espiral única de la boquilla permite que el líquido gire rápidamente a alta presión, generando una pulverización uniforme y fina. Es ideal para aplicaciones que requieren una cobertura eficiente y atomización, como depuradores, enfriamiento, supresión de polvo, limpieza por aspersión, humidificación y procesos químicos.

Boquilla Espiral
Patrones de Pulverización de Boquilla Espiral

Patrones de Pulverización de Boquilla Espiral

Las boquillas de estructura espiral de una sola pieza, a veces denominadas boquillas de cola de cerdo o de espiral de mosquito, dispersan el líquido en forma de cono sólido con múltiples círculos concéntricos.
Aprenda más: Patrón de Pulverización de Boquillas

Distribución de Flujo de Boquilla Espiral

Las boquillas en espiral presentan una distribución de flujo de múltiples valles, con picos que disminuyen desde el centro hacia afuera y un flujo decreciente en los lados.
Aprenda más: Distribución del Flujo de Boquillas

Distribución de Flujo de Boquilla Espiral
Opciones de Material

Opciones de Material

  • UPVC (para temperaturas de hasta 60°C)
  • PEEK (para temperaturas de hasta 260°C/482°F y productos químicos altamente corrosivos)
  • PTFE

Ángulo de Pulverización: 120° ~ 170°

El ángulo de pulverización varía de 120° a 170°. Este diseño de gran ángulo de pulverización proporciona una mayor cobertura en comparación con las boquillas de abanico y cono lleno convencionales.

Aprenda más: Ángulo de Pulverización y Cobertura de Boquillas

Ángulo de Pulverización: 120° ~ 170°

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

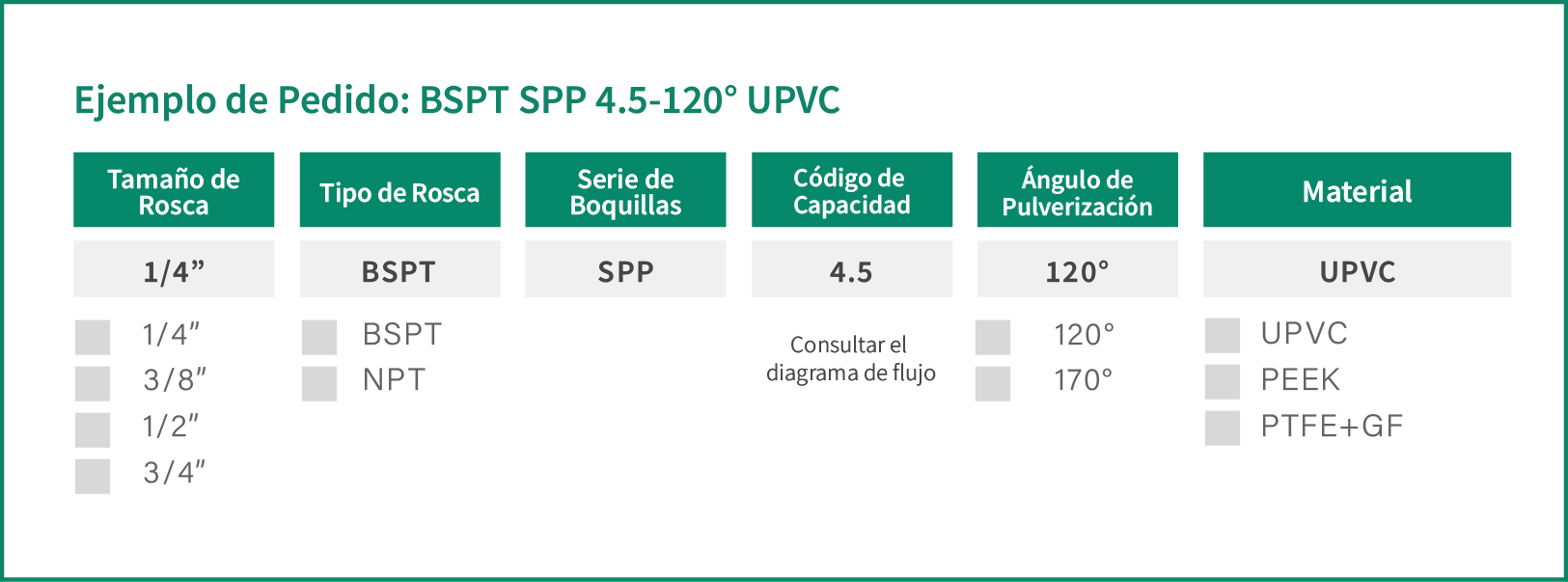

Por favor, realice su pedido según la siguiente información.

  • Seleccione la boquilla que mejor se adapte a sus necesidades según las pautas de selección proporcionadas a continuación.
    • Para elegir el caudal de pulverización de cada boquilla, consulte la tabla a continuación.
    • Para seleccionar el ángulo de pulverización de cada boquilla, consulte la tabla a continuación.
    • Elija el material de la boquilla. Diferentes entornos de aplicación requieren materiales específicos. Seleccione el material adecuado según su entorno de uso.
  • Ejemplo de especificación: 1/4” BSPT SPP 4.5 120° UPVC. A continuación, se detallan las opciones y sus significados correspondientes.


Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Thread Size Capacity at Pressure Min. Free Passage (mm) Eq. Orifice(mm)
1/4" 3/8" 1/2" 3/4" 0.5
kgf/cm²
0.7
kgf/cm²
1.0
kgf/cm²
2.0
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
5.0
kgf/cm²
120° 4.5 v


2.25 2.66 3.18 4.50 5.51 6.36 7.12 1.55 2.38
120° 12.8 v


6.40 7.57 9.05 12.8 15.7 18.1 20.2 2.53 3.97
170° 12.8 v
      6.40 7.57 9.05 12.8 15.7 18.1 20.2 2.53 3.97
170° 34   v     17.0 20.1 24.0 34.0 41.6 48.1 53.8
170° 52.7
v

26.4 31.2 37.3 52.7 64.5 74.5 83.3 3.00 7.94
170° 105

v
52.5 62.1 74.2 105 129 148 166 4.75 11.1
170° 134


v 67.0 79.3 94.8 134 164 190 212 4.75 12.7
170° 214         107 127 151.3 214 262 303 338 5.5 16
Spray Angle Capacity Code Thread Size Capacity at Pressure Min. Free Passage (mm) Eq. Orifice(mm)
1/4" 3/8" 1/2" 3/4" 0.05
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.3
MPa
0.4
MPa
0.5
MPa
120° 4.5 v


2.27 3.21 3.94 4.54 5.57 6.43 7.18 1.55 2.38
120° 12.8 v


6.46 9.14 11.19 12.9 15.8 18.3 20.4 2.53 3.97
170° 12.8 v       6.46 9.14 11.19 12.9  15.8 18.3 20.4 2.53 3.97
170° 34   v     17.2 24.3 29.7  34.3 42.0 48.5 54.3
170° 52.7
v

26.6 37.6 46.1 53.2 65.2 75.3 84.1 3.00 7.94
170° 105

v
53.0 75.0 91.8 106 130 150 168 4.75 11.1
170° 134


v 67.7 95.7 117 135 166 191 214 4.75 12.7
170° 214         108 152.8 187 216 265 306 342 5.5 16
Spray Angle Capacity Code Thread Size Capacity at Pressure Min. Free Passage (mm) Eq. Orifice(mm)
1/4" 3/8" 1/2" 3/4" 0.5
bar
0.7
bar
1.0
bar
2.0
bar
3.0
bar
4.0
bar
5.0
bar
120° 4.5 v


2.27 2.69 3.21 4.54 5.57 6.43 7.18 1.55 2.38
120° 12.8 v


6.46 7.65 9.14 12.9 15.8 18.3 20.4 2.53 3.97
170° 12.8 v       6.46 7.65 9.14 12.9 15.8 18.3 20.4 2.53 3.97
170° 34   v     17.2 20.3 24.3 34.3 42.0 48.6 54.3
170° 52.7
v

26.6 31.5 37.6 53.2 65.2 75.3 84.1 3.00 7.94
170° 105

v
53.0 62.7 75.0 106 130 150 168 4.75 11.1
170° 134


v 67.7 80.1 95.7 135 166 191 214 4.75 12.7
170° 214         108 127.8 152.8 216 265 306 342 5.5 16
Spray Angle Capacity Code Thread Size Capacity at Pressure Min. Free Passage (inch) Eq. Orifice (inch)
1/4" 3/8" 1/2" 3/4" 5
psi
10
psi
20
psi
30
psi
40
psi
50
psi
60
psi
120° 4.5 v


0.49 0.71 0.99 1.22 1.41 1.58 1.73 0.060 0.093
120° 12.8 v


1.42 2.00 2.84 3.47 4.01 4.48 4.91 0.099 0.155
170° 12.8 v       1.42 2.00 2.84 3.47 4.01 4.48 4.91 0.099 0.155
170° 34   v     3.76 5.32 7.53 9.22 10.7 11.9 13.0
170° 52.7
v

5.84 8.25 11.7 14.3 16.5 18.5 20.2 0.117 0.310
170° 105

v
11.6 16.4 23.3 28.5 32.9 36.8 40.3 0.185 0.433
170° 134


v 14.8 21.0 29.7 36.4 42.0 46.9 51.4 0.185 0.495
170° 214         23.7 33.5 47.4 58.1 67 74.9 82.1 0.216 0.629
  • * Standard Pressure: Column in red.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

Pintura automotriz

Pintura automotriz

Los caudalímetros aseguran la proporción exacta de pintura y disolvente para calidad y sostenibilidad, mientras las boquillas controlan la mezcla para cumplir estándares ambientale

Size

Thread(BSPT) Size(mm) Weight(g)
A B UPVC PEEK
1/4"Male thread 16 52 7.2 6.5
3/8"Male thread 20 61 10 9
1/2"Male thread 22 77 13.6 12
3/4"Male thread 28 90
30 28.5

Instalación con rosca

¡Instalación fácil en solo 3 simples pasos!

Paso 1
Paso 1

Asegúrate de que el tamaño de la boquilla coincida con la rosca de la tubería.

Paso  2
Paso 2

Aplica cinta de Teflón y ajusta la boquilla en sentido horario para evitar fugas

Paso 3
Paso 3

Instalación completa. ¡Lista para usar!

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable
Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable
Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable
Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.

Proceso de personalización y aspectos a considerar

  • Ofrecemos servicios de personalización siguiendo procedimientos operativos estandarizados.
  • Importante:
    • Se requiere un pedido mínimo
    • Los canales de venta exclusivos deben ser acordados mutuamente
Proceso de personalización y aspectos a considerar

LORRIC SPP Boquilla Espiral
