SPP Nozzle Spiral untuk Scrubber

Dengan desain yang mudah dipasang dan tahan sumbat, nozzle single-fluid ini menghadirkan pola semprotan spiral sudut lebar yang efektif. Keunggulan kemudahan perakitan mengurangi risiko penyumbatan, menjadikannya pilihan yang praktis. Desain wide-angle-nya memungkinkan cakupan yang lebih luas dibandingkan dengan nozzle fan dan nozzle cone biasa. Nozzle ini banyak digunakan dalam menara pengolahan gas buang di industri semikonduktor, scrubber, serta dalam aplikasi pemadam kebakaran.

Brand：	LORRIC
Tipe Nozzle：	Spiral
Tipe Fluida：	Single-fluid
Material：	UPVC, PEEK
Standar Thread：	BSPT, NPT
Ukuran Thread：	1/4", 3/8"

Unduh File

Dapatkan Penawaran Sekarang

Nozzle Spiral

Desain unik dari nozzle spiral memungkinkan cairan berputar dengan cepat di bawah tekanan tinggi, menghasilkan semprotan yang halus dan merata. Nozzle ini sangat ideal untuk berbagai aplikasi yang memerlukan cakupan dan atomisasi yang efisien, seperti scrubber, pendinginan, penekanan debu, pembersihan semprot, penghumidifikasi, dan proses kimia.

Pola Semprotan Nozzle Spiral

Nozzle spiral yang terbuat dari satu bagian, yang sering disebut sebagai nozzle pigtail atau nozzle mosquito coil, menghasilkan semprotan berbentuk solid cone dengan beberapa lingkaran konsentris. Desain ini memastikan penyebaran yang merata dan efektif, cocok untuk berbagai aplikasi yang membutuhkan cakupan yang luas.
Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi Aliran Nozzle Spiral

Nozzle spiral memiliki distribusi aliran berbentuk beberapa bukit-lembah, di mana puncak aliran berkurang dari pusat ke arah luar dan aliran menyempit di bagian samping. Desain ini memastikan distribusi cairan yang merata dan efisien, ideal untuk berbagai aplikasi yang memerlukan semprotan yang konsisten dan efektif.
Pelajari lebih lanjut: Distribusi Laju Aliran Nozel

Material Options

UPVC (untuk suhu diatas 60°C)
PEEK (untuk suhu diatas 260°C/482°F dan kimia yang sangat korosif)
PTFE

Sudut Semprotan 120° ~ 170°

Sudut semprotan berkisar antara 120° hingga 170°. Desain sudut semprotan yang besar ini memberikan cakupan yang lebih luas dibandingkan dengan nozzle fan dan full cone biasa.
Pelajari lebih lanjut: Sudut Semprotan & Cakupan Nozzle

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Please place your order according below information.

Please choose the nozzle that best suits your requirements based on the selection guidelines provided below.
- To choose the spray flow rate for each nozzle, please refer to the chart below.
- To select the spray angle for each nozzle, please refer to the chart below.
- Choose the nozzle material. Different application environments require different materials. Please select the appropriate nozzle material based on your usage environment.

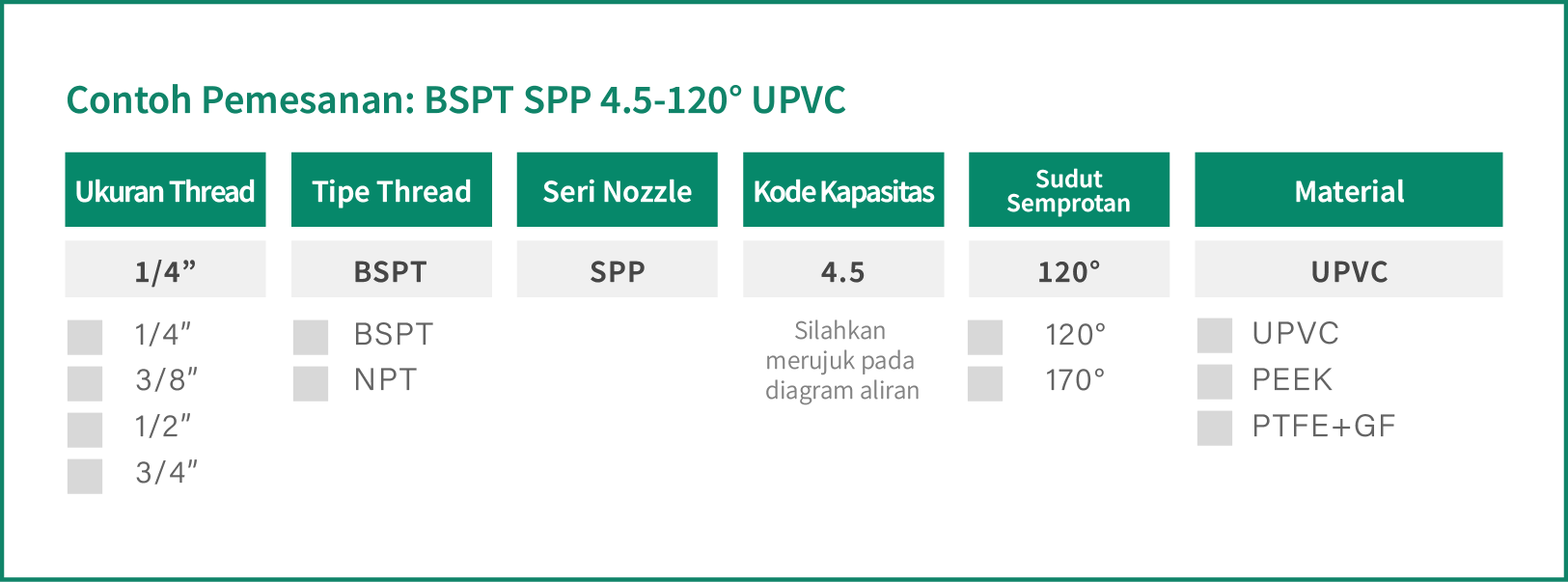

Specification example: 1/4” BSPT SPP 4.5 120° UPVC. Below are the options and meanings corresponding to each number.

Select Unit

Spray Angle	Capacity Code	Thread Size				Capacity at Pressure							Min. Free Passage (mm)	Eq. Orifice(mm)
Spray Angle	Capacity Code	1/4"	3/8"	1/2"	3/4"	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	2.0 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	5.0 kgf/cm²	Min. Free Passage (mm)	Eq. Orifice(mm)
120°	4.5	v				2.25	2.66	3.18	4.50	5.51	6.36	7.12	1.55	2.38
120°	12.8	v				6.40	7.57	9.05	12.8	15.7	18.1	20.2	2.53	3.97
170°	12.8	v				6.40	7.57	9.05	12.8	15.7	18.1	20.2	2.53	3.97
170°	34		v			17.0	20.1	24.0	34.0	41.6	48.1	53.8
170°	52.7		v			26.4	31.2	37.3	52.7	64.5	74.5	83.3	3.00	7.94
170°	105			v		52.5	62.1	74.2	105	129	148	166	4.75	11.1
170°	134				v	67.0	79.3	94.8	134	164	190	212	4.75	12.7
170°	214					107	127	151.3	214	262	303	338	5.5	16

Spray Angle	Capacity Code	Thread Size				Capacity at Pressure							Min. Free Passage (mm)	Eq. Orifice(mm)
Spray Angle	Capacity Code	1/4"	3/8"	1/2"	3/4"	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	Min. Free Passage (mm)	Eq. Orifice(mm)
120°	4.5	v				2.27	3.21	3.94	4.54	5.57	6.43	7.18	1.55	2.38
120°	12.8	v				6.46	9.14	11.19	12.9	15.8	18.3	20.4	2.53	3.97
170°	12.8	v				6.46	9.14	11.19	12.9	15.8	18.3	20.4	2.53	3.97
170°	34		v			17.2	24.3	29.7	34.3	42.0	48.5	54.3
170°	52.7		v			26.6	37.6	46.1	53.2	65.2	75.3	84.1	3.00	7.94
170°	105			v		53.0	75.0	91.8	106	130	150	168	4.75	11.1
170°	134				v	67.7	95.7	117	135	166	191	214	4.75	12.7
170°	214					108	152.8	187	216	265	306	342	5.5	16

Spray Angle	Capacity Code	Thread Size				Capacity at Pressure							Min. Free Passage (mm)	Eq. Orifice(mm)
Spray Angle	Capacity Code	1/4"	3/8"	1/2"	3/4"	0.5 bar	0.7 bar	1.0 bar	2.0 bar	3.0 bar	4.0 bar	5.0 bar	Min. Free Passage (mm)	Eq. Orifice(mm)
120°	4.5	v				2.27	2.69	3.21	4.54	5.57	6.43	7.18	1.55	2.38
120°	12.8	v				6.46	7.65	9.14	12.9	15.8	18.3	20.4	2.53	3.97
170°	12.8	v				6.46	7.65	9.14	12.9	15.8	18.3	20.4	2.53	3.97
170°	34		v			17.2	20.3	24.3	34.3	42.0	48.6	54.3
170°	52.7		v			26.6	31.5	37.6	53.2	65.2	75.3	84.1	3.00	7.94
170°	105			v		53.0	62.7	75.0	106	130	150	168	4.75	11.1
170°	134				v	67.7	80.1	95.7	135	166	191	214	4.75	12.7
170°	214					108	127.8	152.8	216	265	306	342	5.5	16

Spray Angle	Capacity Code	Thread Size				Capacity at Pressure							Min. Free Passage (inch)	Eq. Orifice (inch)
Spray Angle	Capacity Code	1/4"	3/8"	1/2"	3/4"	5 psi	10 psi	20 psi	30 psi	40 psi	50 psi	60 psi	Min. Free Passage (inch)	Eq. Orifice (inch)
120°	4.5	v				0.49	0.71	0.99	1.22	1.41	1.58	1.73	0.060	0.093
120°	12.8	v				1.42	2.00	2.84	3.47	4.01	4.48	4.91	0.099	0.155
170°	12.8	v				1.42	2.00	2.84	3.47	4.01	4.48	4.91	0.099	0.155
170°	34		v			3.76	5.32	7.53	9.22	10.7	11.9	13.0
170°	52.7		v			5.84	8.25	11.7	14.3	16.5	18.5	20.2	0.117	0.310
170°	105			v		11.6	16.4	23.3	28.5	32.9	36.8	40.3	0.185	0.433
170°	134				v	14.8	21.0	29.7	36.4	42.0	46.9	51.4	0.185	0.495
170°	214					23.7	33.5	47.4	58.1	67	74.9	82.1	0.216	0.629

* Standard Pressure: Column in red.
* For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
* Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Applications

Cat Otomotif

Flow meter memastikan rasio cat-pelarut yang tepat untuk kualitas dan keramahan lingkungan, sementara nozel mengendalikan campuran untuk memastikan kualitas dan penghematan

Size

Thread(BSPT)	Size(mm)		Weight(g)
Thread(BSPT)	A	B	UPVC	PEEK
1/4"Male thread	16	52	7.2	6.5
3/8"Male thread	20	61	10	9
1/2"Male thread	22	77	13.6	12
3/4"Male thread	28	90	30	28.5

Thread installation

Easy installing with 2 simple steps!

Step 1

Please ensure that the nozzle size matches the thread size on the pipes.

Step 2

Apply Teflon tape, tighten nozzle clockwise for no leaks.

Step 3

Complete the installation.

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.
