SPP Vòi phun xoắn ốc tháp rửa

Vòi phun xoắn dòng đơn với góc phun lớn, dễ lắp ráp, khó bị tắc nghẽn. Thiết kế góc lớn giúp phủ diện tích rộng hơn so với vòi phun hình quạt và hình nón thông thường. Thường được sử dụng trong tháp xử lý khí thải ngành bán dẫn, tháp rửa khí (scrubber), tháp nước làm mát, chữa cháy, v.v.

Thương hiệu: LORRIC
Kiểu phun: Xoắn
Dòng chảy: Dòng đơn
Chất liệu: UPVC, PEEK
Quy chuẩn ren: BSPT, NPT
Kích thước ren: 1/4", 3/8"


Vòi phun xoắn ốc

Vòi phun xoắn ốc với cấu trúc độc đáo cho phép chất lỏng xoay nhanh dưới áp suất cao, tạo ra tia phun đồng đều và mịn. Nó lý tưởng cho các ứng dụng yêu cầu độ phủ hiệu quả và phân tán, như tháp rửa, làm mát, kiểm soát bụi, vệ sinh phun, tạo ẩm và các quy trình hóa học.

Vòi phun xoắn ốc
Mô hình phun của vòi phun xoắn ốc

Mô hình phun của vòi phun xoắn ốc

Vòi phun xoắn ốc một mảnh, đôi khi được gọi là vòi phun đuôi heo hoặc vòi phun vòng muỗi, phân tán trong hình nón đặc với nhiều vòng tròn đồng tâm.

Phân bố dòng chảy của vòi phun xoắn ốc

Vòi phun xoắn ốc có phân bố dòng chảy dạng nhiều đỉnh, với các đỉnh giảm dần từ trung tâm ra ngoài và dòng chảy thuôn dần ở hai bên.

Phân bố dòng chảy của vòi phun xoắn ốc
Các tùy chọn vật liệu

Các tùy chọn vật liệu

  • UPVC (dành cho nhiệt độ lên đến 60°C)
  • PEEK (dành cho nhiệt độ lên đến 260°C/482°F và hóa chất có tính ăn mòn cao)
  • PTFE

Góc phun 120° ~ 170°

Góc phun dao động từ 120° đến 170°. Thiết kế góc phun lớn này cung cấp độ phủ rộng hơn so với các vòi phun dạng quạt và nón đặc thông thường.

Góc phun 120° ~ 170°

Về dung sai kỹ thuật

Dung sai lưu lượng

Dung sai lưu lượng

Dung sai lưu lượng nằm trong phạm vi cộng hoặc trừ 5% so với lưu lượng tiêu chuẩn.

Dung sai góc

Dung sai góc

Dung sai góc nằm trong phạm vi cộng hoặc trừ 5% so với góc tiêu chuẩn.

Đảm bảo về vật liệu

Kim loại
Kim loại

Chúng tôi sử dụng kim loại rèn chất lượng cao để sản xuất các vòi phun chắc chắn và bền bằng quy trình tiện chi tiết.

Nhựa
Nhựa

Chúng tôi cam kết không bao giờ sử dụng vật liệu tái chế.

Chất lượng cao
Chất lượng cao

Tất cả vật liệu đều được mua từ các nhà cung cấp hàng đầu thế giới.

Vui lòng đặt hàng theo thông tin dưới đây.

  • Vui lòng chọn đầu phun phù hợp nhất với yêu cầu của bạn dựa trên hướng dẫn lựa chọn bên dưới.
    • Để chọn lưu lượng phun của từng đầu phun, vui lòng tham khảo bảng dưới đây.
    • Để chọn góc phun của từng đầu phun, vui lòng tham khảo bảng dưới đây.
    • Chọn vật liệu đầu phun. Môi trường ứng dụng khác nhau yêu cầu các vật liệu khác nhau. Vui lòng chọn vật liệu đầu phun phù hợp với môi trường sử dụng của bạn.

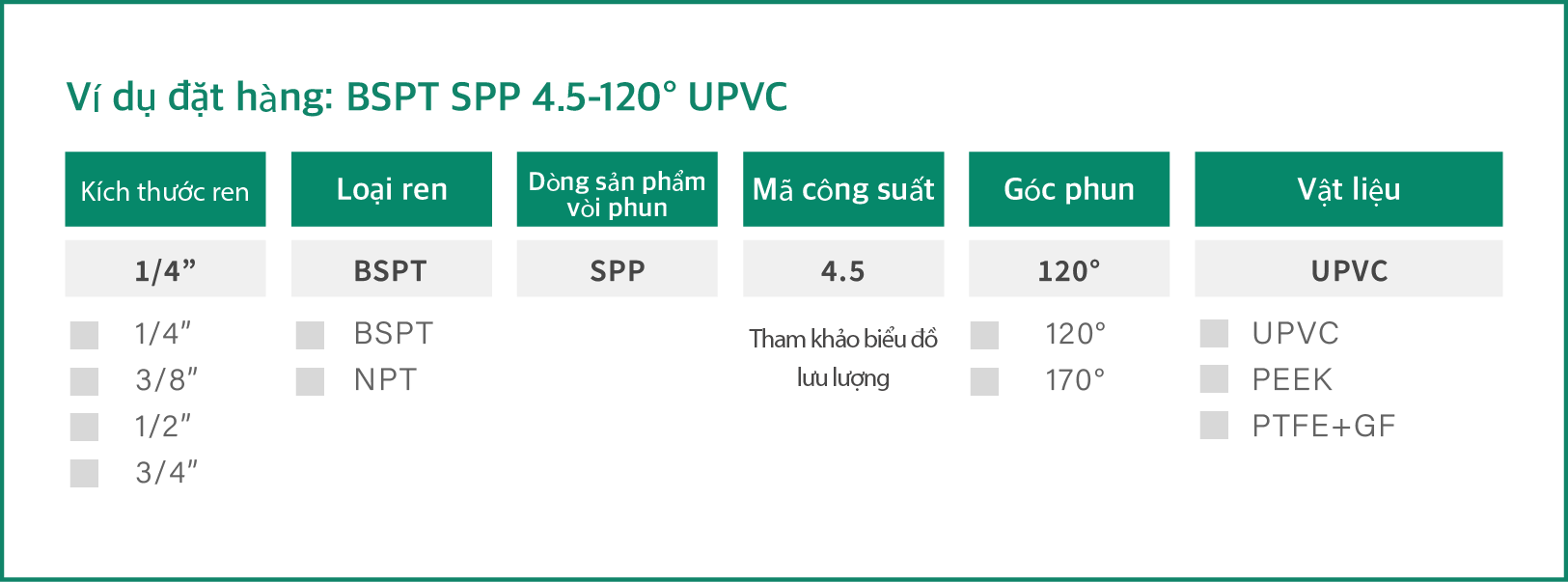

  • Ví dụ thông số: 1/4” BSPT SPP 4.5 120° UPVC. Dưới đây là các tùy chọn và ý nghĩa tương ứng với từng số.


Chọn
Đơn vị
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Thread Size Capacity at Pressure Min. Free Passage (mm) Eq. Orifice(mm)
1/4" 3/8" 1/2" 3/4" 0.5
kgf/cm²
0.7
kgf/cm²
1.0
kgf/cm²
2.0
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
5.0
kgf/cm²
120° 4.5 v


2.25 2.66 3.18 4.50 5.51 6.36 7.12 1.55 2.38
120° 12.8 v


6.40 7.57 9.05 12.8 15.7 18.1 20.2 2.53 3.97
170° 12.8 v
      6.40 7.57 9.05 12.8 15.7 18.1 20.2 2.53 3.97
170° 34   v     17.0 20.1 24.0 34.0 41.6 48.1 53.8
170° 52.7
v

26.4 31.2 37.3 52.7 64.5 74.5 83.3 3.00 7.94
170° 105

v
52.5 62.1 74.2 105 129 148 166 4.75 11.1
170° 134


v 67.0 79.3 94.8 134 164 190 212 4.75 12.7
170° 214         107 127 151.3 214 262 303 338 5.5 16
Spray Angle Capacity Code Thread Size Capacity at Pressure Min. Free Passage (mm) Eq. Orifice(mm)
1/4" 3/8" 1/2" 3/4" 0.05
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.3
MPa
0.4
MPa
0.5
MPa
120° 4.5 v


2.27 3.21 3.94 4.54 5.57 6.43 7.18 1.55 2.38
120° 12.8 v


6.46 9.14 11.19 12.9 15.8 18.3 20.4 2.53 3.97
170° 12.8 v       6.46 9.14 11.19 12.9  15.8 18.3 20.4 2.53 3.97
170° 34   v     17.2 24.3 29.7  34.3 42.0 48.5 54.3
170° 52.7
v

26.6 37.6 46.1 53.2 65.2 75.3 84.1 3.00 7.94
170° 105

v
53.0 75.0 91.8 106 130 150 168 4.75 11.1
170° 134


v 67.7 95.7 117 135 166 191 214 4.75 12.7
170° 214         108 152.8 187 216 265 306 342 5.5 16
Spray Angle Capacity Code Thread Size Capacity at Pressure Min. Free Passage (mm) Eq. Orifice(mm)
1/4" 3/8" 1/2" 3/4" 0.5
bar
0.7
bar
1.0
bar
2.0
bar
3.0
bar
4.0
bar
5.0
bar
120° 4.5 v


2.27 2.69 3.21 4.54 5.57 6.43 7.18 1.55 2.38
120° 12.8 v


6.46 7.65 9.14 12.9 15.8 18.3 20.4 2.53 3.97
170° 12.8 v       6.46 7.65 9.14 12.9 15.8 18.3 20.4 2.53 3.97
170° 34   v     17.2 20.3 24.3 34.3 42.0 48.6 54.3
170° 52.7
v

26.6 31.5 37.6 53.2 65.2 75.3 84.1 3.00 7.94
170° 105

v
53.0 62.7 75.0 106 130 150 168 4.75 11.1
170° 134


v 67.7 80.1 95.7 135 166 191 214 4.75 12.7
170° 214         108 127.8 152.8 216 265 306 342 5.5 16
Spray Angle Capacity Code Thread Size Capacity at Pressure Min. Free Passage (inch) Eq. Orifice (inch)
1/4" 3/8" 1/2" 3/4" 5
psi
10
psi
20
psi
30
psi
40
psi
50
psi
60
psi
120° 4.5 v


0.49 0.71 0.99 1.22 1.41 1.58 1.73 0.060 0.093
120° 12.8 v


1.42 2.00 2.84 3.47 4.01 4.48 4.91 0.099 0.155
170° 12.8 v       1.42 2.00 2.84 3.47 4.01 4.48 4.91 0.099 0.155
170° 34   v     3.76 5.32 7.53 9.22 10.7 11.9 13.0
170° 52.7
v

5.84 8.25 11.7 14.3 16.5 18.5 20.2 0.117 0.310
170° 105

v
11.6 16.4 23.3 28.5 32.9 36.8 40.3 0.185 0.433
170° 134


v 14.8 21.0 29.7 36.4 42.0 46.9 51.4 0.185 0.495
170° 214         23.7 33.5 47.4 58.1 67 74.9 82.1 0.216 0.629
  • * Áp suất tiêu chuẩn: Cột được đánh dấu màu đỏ.
  • * Để thân thiện với thiết bị di động, chỉ hiển thị 3 cột với 3 loại áp suất. Để xem thêm dữ liệu áp suất, vui lòng kiểm tra trên máy tính hoặc laptop.
  • * Do số lượng thông số kỹ thuật sản phẩm lớn, chúng tôi chủ yếu cung cấp sản phẩm dựa trên dòng sản phẩm hiện tại của nhà máy. Nếu bạn cần xác nhận một thông số kỹ thuật cụ thể có còn được sản xuất hay không, vui lòng liên hệ với chúng tôi.

Ứng dụng

Sơn ô tô

Sơn ô tô

Lưu lượng kế đảm bảo tỷ lệ sơn-dung môi chính xác, trong khi vòi phun kiểm soát hỗn hợp để đảm bảo chất lượng sơn và tuân thủ môi trường

Size

Thread(BSPT) Size(mm) Weight(g)
A B UPVC PEEK
1/4"Male thread 16 52 7.2 6.5
3/8"Male thread 20 61 10 9
1/2"Male thread 22 77 13.6 12
3/4"Male thread 28 90
30 28.5

Gắn ren

Dễ dàng lắp đặt với 2 bước đơn giản!

Bước 1
Bước 1

Vui lòng đảm bảo rằng kích thước đầu phun phù hợp với kích thước ren trên ống.

Bước 2
Bước 2

Bọc băng Teflon, vặn chặt đầu phun theo chiều kim đồng hồ để tránh rò rỉ.

Bước 3
Bước 3

Hoàn tất quá trình lắp đặt.

Không tìm thấy vòi phun bạn cần?

Không tìm thấy vòi phun bạn cần?

Với hơn 30 năm kinh nghiệm trong phát triển và sản xuất vòi phun cùng kiến thức phong phú về các địa điểm khách hàng, chúng tôi sẵn sàng hỗ trợ bạn tạo ra sản phẩm lý tưởng đáp ứng nhu cầu của bạn!

Vòi phun tùy chỉnh phù hợp với yêu cầu của bạn

LORRIC có thể tùy chỉnh “lưu lượng,” “góc phun,” và “phân bố dòng chảy” để phù hợp với các tình huống sử dụng cụ thể của bạn. Chúng tôi cũng hỗ trợ cho các trường hợp đặc biệt như nhu cầu về lực tác động đặc biệt hoặc phun siêu mịn. Vui lòng liên hệ với đội ngũ của LORRIC để biết thêm thông tin và được hỗ trợ.

Dung tích tùy chỉnh
Dung tích tùy chỉnh

Dưới áp suất cố định, lượng chất lỏng hoặc khí được phun ra bởi vòi phun trong một khoảng thời gian nhất định.

Góc phun tùy chỉnh
Góc phun tùy chỉnh

Đây là góc tạo ra bởi lỗ phun và vòng khí hoặc chất lỏng được phun ra.

Phân bố tùy chỉnh
Phân bố tùy chỉnh

Phân bố các hạt trên bề mặt bằng chất lỏng được phun lên.

CFD cải thiện kết quả công việc của chúng tôi

CFD cải thiện kết quả công việc của chúng tôi

Kiểm tra trong các môi trường khắc nghiệt đòi hỏi dữ liệu để hỗ trợ phát triển vòi phun.

Quy trình làm việc và các vấn đề cần lưu ý khi tùy chỉnh vòi phun

  • Chúng tôi cung cấp dịch vụ tùy chỉnh vòi phun theo các quy trình vận hành tiêu chuẩn.
  • Vui lòng lưu ý
    • Có yêu cầu về số lượng tối thiểu
    • Các kênh bán hàng độc quyền phải được hai bên đồng ý
Quy trình làm việc và các vấn đề cần lưu ý khi tùy chỉnh vòi phun

LORRIC SPP Spiral Nozzle
