FU-TX 310 Caudalímetro Ultrasónico de Abrazadera

Taiwan-made clamp-on design allows installation without stopping or cutting pipes. Easy maintenance and disassembly reduce costs. External installation ensures zero pipe damage, no blockages, leaks, or pressure issues.

Pipe Size: TM1:2"~6"
  TL1 :7"~16"
Velocity range: ± 0.1~20 m/s
Applicable Fluid: Clearwater, oil, or
chemicals with minimal impurities
Fluid Temp: Standard Probe: 0~80°C
Heat-resistant Probe: 0~150°C
Accuracy: < 2% F.S.
Waterproof: Standard probe IP61
Chemical-resistant probe IP68
Power Supply: 9~30VDC
  100-240 50/ 60Hz AC transformer
Input/Output: Analog output 4-20mA
  Modbus RS485 two-wire
Fluid Temp: Two sets of external PT1000
-100~300°C with 0.1°C resolution

Catálogo MANUAL

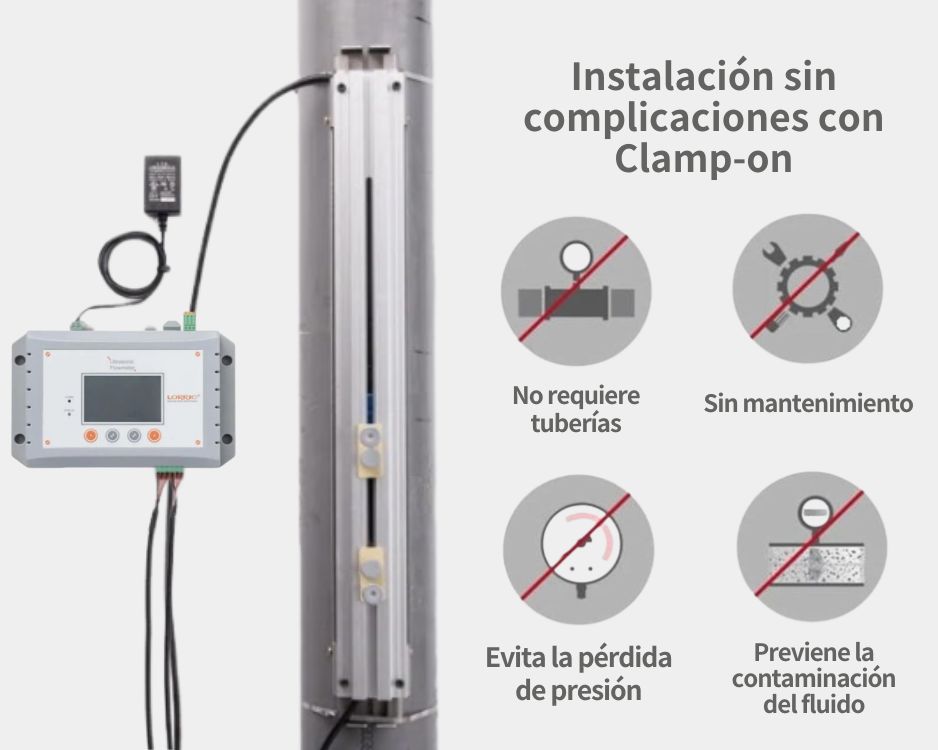

Medidor de Flujo Ultrasónico de Abrazadera

El medidor de flujo ultrasónico de abrazadera utiliza sensores adheridos a la tubería, sin necesidad de cortes ni interrupción del flujo. Es ideal para situaciones donde el tiempo de inactividad no es una opción y se requiere una medición sin contaminación. Previene fugas y problemas de presión, garantizando una precisión constante en diferentes condiciones de flujo.

Medidor de Flujo Ultrasónico de Abrazadera
Diseño Dividido para Monitoreo Remoto

Diseño Dividido para Monitoreo Remoto

La serie de medidores de flujo ultrasónicos FU-TX presenta un diseño dividido, con el sensor sujetado a la tubería y la unidad de visualización ubicada en un lugar conveniente para el monitoreo y la operación. Es ideal para tuberías grandes y elevadas, así como para monitoreo remoto en sistemas de agua helada y tuberías de petróleo y gas de larga distancia.
Para tuberías más pequeñas: Medidor de Flujo Ultrasónico FU-ES

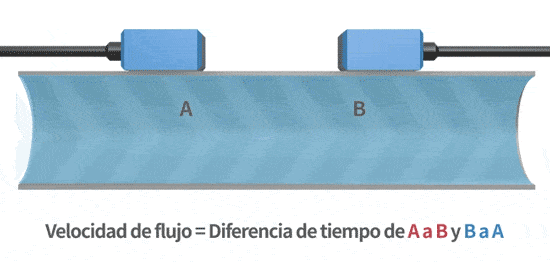

Principio y Tecnología

El medidor de flujo ultrasónico FU-ES con tecnología EchoSense calcula la tasa de flujo utilizando la fórmula: Tasa de Flujo = Área de la Tubería × Velocidad del Flujo. Mide la diferencia de tiempo entre la señal más rápida en dirección corriente abajo (A a B) y la más lenta en dirección corriente arriba (B a A) para determinar la velocidad del flujo y, en consecuencia, la tasa de flujo.
Aprende más: Cómo Calcular la Tasa de Flujo

Principio y Tecnología
Abrazadera Metálica Patentada

Abrazadera Metálica Patentada

La abrazadera metálica patentada FU-TX de LORRIC ofrece una ventaja distintiva sobre los soportes tradicionales de medidores de flujo. Su diseño único permite una alineación precisa de las sondas, facilitando la instalación incluso en espacios reducidos y proporcionando opciones de posicionamiento flexibles. La abrazadera es adecuada tanto para instalaciones en el mismo lado como en lados opuestos y está diseñada para resistir el aflojamiento debido a la gravedad.

Apto para una variedad de fluidos, materiales de tuberías y diámetros

El caudalímetro ultrasónico FU-TX es versátil y funciona con agua, aceite y productos químicos. Es compatible con materiales de tuberías como acero inoxidable, PVC e incluso PP y PVDF. Sus aplicaciones abarcan tuberías de 2 pulgadas a 16 pulgadas.

Apto para una variedad de fluidos, materiales de tuberías y diámetros

Salidas de comunicación múltiples

El FU-ES admite varios modos de comunicación, como salida analógica con autoalimentación de 16 bits 4-20mA y Modbus RTU RS485. No se requieren módulos de comunicación adicionales: ¡tenemos todo cubierto!
Más información:
¿Qué es la salida analógica?
¿Qué es Modbus RTU RS485?

Salidas de comunicación múltiples
Monitoreo del consumo energético para cumplir con los objetivos ESG

Monitoreo del consumo energético para cumplir con los objetivos ESG

El caudalímetro ultrasónico LORRIC FU-TX 310 cuenta con capacidades de recopilación de datos y puede instalarse sin interrumpir las operaciones del equipo, ayudando a prevenir pérdidas en el negocio. Al rastrear con precisión el consumo de energía y reducir los costos de mantenimiento, permite un monitoreo eficiente y la generación de informes energéticos, alineándose con los objetivos ESG.

Spec

Installation method Out-line
Applicable pipe diameter TM 1 TL 1
 DN 50 - 150  DN 175
2 - 6 inch > 7 inch
Applicable piping materials Cast iron, carbon steel, stainless steel, PVC pipe and others
Applicable fluid Clean water, oil or chemicals containing small amounts of impurities
Applicable fluid temperature Standard probe:0~80°C / Heat-resistant probe:0~150°C
Velocity range ±0.1~20m/s
Language
English
Unit Metric and imperial systems can be switched
Display 128x64 LCD Backlight display
Display update cycle < 1s
measurement accuracy ±0.2% F.S.*
 Display resolution 0.0001 m/s
Power supply DC 9~30V
Power I/O Connector 100-240 50/60Hz AC Transformer
Input/Output Analog output is self-charged 12 bits  4-20mA / Modbus RTU RS485
Consumption current > 2W
Protection circuit Power reverse connection protection, power surge protection
Waterproof level Since there is no waterproof design, it should be installed in the control box. If you need outdoor installation, you need to purchase an additional waterproof box.
Probe waterproof level   General probe IP61 / Glue probe IP65 / Waterproof and chemical-resistant probe IP68
Ambient temperature -10~60°C (14~140°F)
Relative humidity 35~ 85%RH (Condensation-free)
Material Host-ABS
Temperature measurement  Two sets of external PT1000

Size

A B C D E F G
149.45 98.32 137.79 90.45 52.42 9.5 34.85

A B C D E
68.3 45.2 32.2 25.3 42.6
Unit:mm

Aplicaciones

Aire acondicionado

Aire acondicionado

Los caudalímetros regulan el flujo de agua fría y caliente, monitoreando el consumo energético del enfriador; las boquillas equilibran el flujo de agua para mejorar la eficiencia

Industrias de agua purificada

Industrias de agua purificada

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Semiconductores

Semiconductores

Los caudalímetros controlan líquidos químicos y agua pura, mientras que las boquillas garantizan una pulverización precisa para la estabilidad del proceso.

Acero inoxidable

Acero inoxidable

Los caudalímetros regulan agua y gas para eficiencia, mientras las boquillas controlan la pulverización química para recubrimiento uniforme y calidad estable

Lavado de autos

Lavado de autos

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

En solo 6 minutos: Instalemos el FU-TX310
