F101 Rotámetro Tamaño de Tubería de 1/2", 0.2-2.0 LPM a 2.0-20 LPM

Rotámetro de alta calidad fabricado en Taiwán, fácil de instalar gracias al mecanizado, sin fugas, fácil de ajustar y posicionar, flujo estable, tamaño compacto para espacios reducidos, diseño patentado de doble puntero, escala grabada con láser, flotador de metal mecanizado con precisión, monitoreo de flujo conveniente.

Marca: LORRIC
Tamaño del adaptador: 1/2"
Material del cuerpo: PC / PSU
Fluido aplicable: Agua potable  (PC)
  Soluciones ácido-base (PSU)
Material del flotador: SS316, Ti, Hastelloy C
Precisión de medición: ± 5% F.S.
Resistencia a la presión:
 5.0 kg/cm²

Catálogo



Rotámetro

El rotámetro de tipo área mide el flujo equilibrando la flotabilidad del fluido y el peso del flotador, ideal para la observación directa del flujo.
Requiere instalación vertical con el flujo de fluido de abajo hacia arriba.
La forma de leer la posición del flotador varía según el modelo.
Ampliamente utilizado en las industrias química, farmacéutica y de procesamiento de alimentos para monitorear el flujo de líquidos o gases.
Más información: Cómo leer el flotador

Rotámetro
Indicador dual patentado

Indicador dual patentado

Desde la perspectiva del usuario, LORRIC utiliza un diseño de doble puntero para monitorear los intervalos de límite superior e inferior, permitiendo identificar fácilmente el estado del flujo de un vistazo. Los usuarios pueden simplemente mover el puntero para ajustar instantáneamente el rango de monitoreo del flujo.

Escalas graduadas grabadas con láser

LORRIC calibra con precisión cada caudalímetro en fábrica para compensar las variaciones de peso del flotador, garantizando un rendimiento óptimo. A diferencia de los competidores que utilizan impresión masiva o adhesivos, nuestro grabado láser ofrece tanto precisión como durabilidad.

Escalas graduadas grabadas con láser
Diseño sin riel guía

Diseño sin riel guía

El flotador está fabricado con materiales especiales, especialmente adecuado para soluciones corrosivas para metales y entornos que requieren alta resistencia química.

PC para agua, PSU para soluciones químicas

El cuerpo del caudalímetro está disponible en dos materiales: transparente PC (Policarbonato) para agua potable, y amarillo claro PSU (Polisulfona), resistente a ácidos, álcalis y electrolitos, adecuado para productos químicos como ácido sulfúrico y hidróxido de sodio, etc.

PC para agua, PSU para soluciones químicas
Mecanizado delicado del flotador

Mecanizado delicado del flotador

LORRIC aprovecha 30 años de experiencia en la industria, aplicando mecánica de fluidos para perfeccionar el diseño del flotador. Con mecanizado CNC de precisión, cada flotador se fabrica con una precisión similar a la de una joya, garantizando un monitoreo estable para los rotámetros.

La unión mecanizada exclusiva, garantizando una instalación e inserción sin problemas

¡No te conformes con uniones de baja calidad! La mayoría son moldeadas por inyección, lo que genera superficies irregulares debido a la contracción por enfriamiento. Las uniones mecanizadas por torneado de LORRIC ofrecen una calidad inigualable, con una superficie perfectamente lisa, un sello de O-ring para mayor seguridad y cero fugas. ¡Elige LORRIC para un rendimiento superior!

La unión mecanizada exclusiva, garantizando una instalación e inserción sin problemas
Superficie de unión plana para un sellado sin fugas con O-ring

Superficie de unión plana para un sellado sin fugas con O-ring

No te conformes con uniones de baja calidad. La mayoría son moldeadas por inyección, lo que provoca superficies irregulares debido a la contracción por enfriamiento. LORRIC revoluciona con uniones mecanizadas por torneado, ofreciendo una superficie impecablemente lisa, un sellado seguro con O-ring y cero fugas. ¡Opta por LORRIC para un rendimiento superior!

Personalización de escalas en caudalímetros

Los productos químicos varían en gravedad específica, lo que afecta la flotabilidad del flotador.
LORRIC ofrece personalización adaptada a la gravedad específica, eliminando la necesidad de ajustes de altura en el sitio.

Personalización de escalas en caudalímetros

Please place your order according below information

How to place an order for LORRIC flowmeters?
  • Select the ideal flow meter based on your material requirements for each component

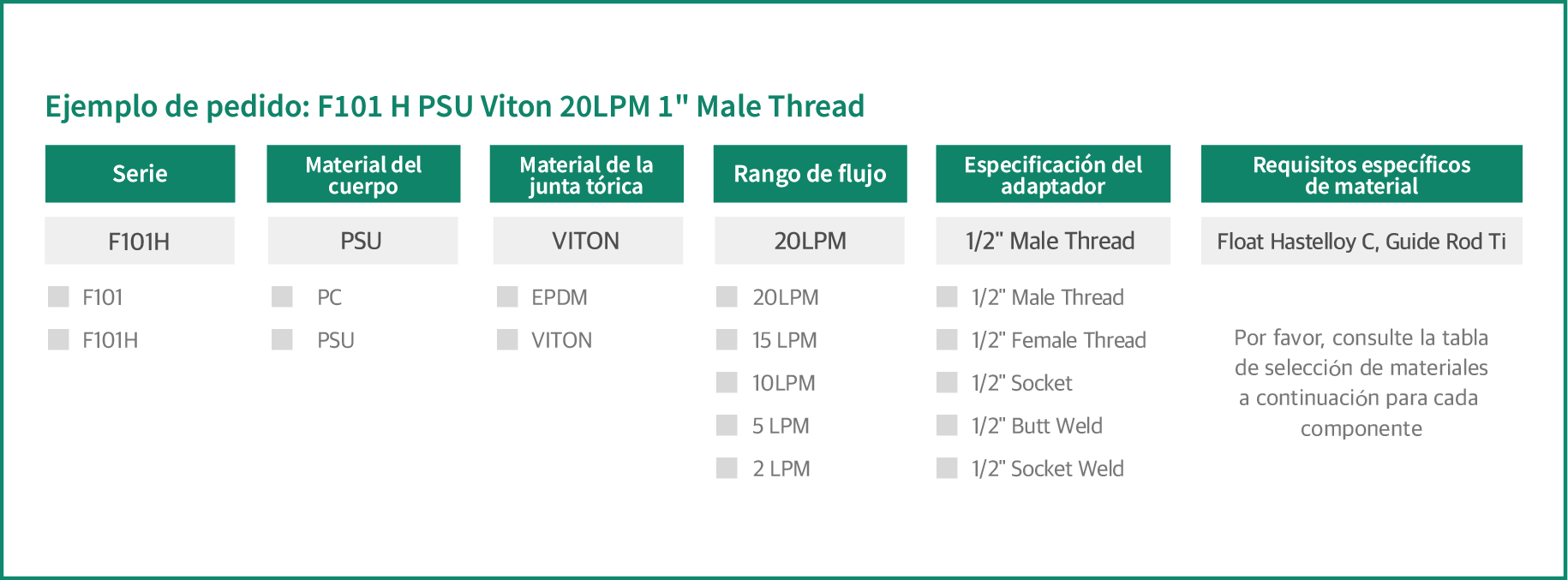

  • Please refer to following order example for placing order to LORRIC
Series F101 PC F101 PSU F101H PSU
Applicable Fluid Tap Water Chemical and Non-organic Solvents When chemicals are corrosive to stainless steel
Body Material PC PSU PSU
Float Material AISI 316 AISI 316 Ti/ Hastelloy C
Guide Rod Material
O-ring Material
EPDM / VITON
Union Nuts Material UPVC / Aluminum
Guide Rod Bottom Material PP
Scale Rang
(L/min)
0.2 - 2.0 L/min
0.5 - 5.0 L/min
1.0 - 10 L/min
1.5 - 15 L/min
2.0 - 20 L/min
Adaptor Size and Adaptor Material
1/2"
Male Thread BSPT UPVC / PVDF
NPT UPVC/ PVDF
Female Thread BSPT UPVC/ PVDF
NPT UPVC/ PVDF
Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Butt Fusion ISO  PPH/PVDF
Socket Fusion
 ISO PPH/PVDF
  • Liquid flow meters are calibrated for 20°C water. Gas flow meters are calibrated for normal conditions. ( 0°C , 1 atm)
  • All adaptors can be manufactured to order, please contact us for price and lead time. Specs: adaptor 1/2" NPT male/ female thread (UPVC / PP / PSU) type is custom made, please contact us for details. Please refer to the chemical resistance chart for understanding if our flowmeters body and parts are acceptable for your solution.
  • Above temperature information is for reference only and may not be applicable for all environments.
  • Above flow rate range and materials is for standard specs. Please choose proper products according to your usage and environment conditions. You are welcome to contact us directly for any requests and advice.
  • Our company refrains from offering model recommendations or suggestions, as diverse industries have unique application scopes and design conditions. We encourage you to select the most suitable model based on your specific design conditions.

Tamaño

Adapter Spec A B C D E
1/2" Male Thread 164 85 39.5 43 49.5
1/2" Female Thread
166 85 40.5 43 49.5
1/2" CNS
166 85 40.5 43 49.5
1/2" ASTM
166 85 40.5 43 49.5
1/2" JIS
166 85 40.5 43 49.5
1/2" PVDF Female Thread
166 85 40.5 43 49.5

Instalación

¡Tres sencillos pasos! Instale el rotámetro sin esfuerzo.

Paso 1
Paso 1

Asegúrese de que la tubería principal esté instalada verticalmente y que haya suficiente espacio para acomodar el tamaño del caudalímetro.

Paso 2
Paso 2

Afloje las conexiones superior e inferior, incluidas las tuercas, y fíjelas a la tubería con adhesivo hasta que el pegamento se endurezca.

Paso 3
Paso 3

Coloque el cuerpo en el centro y asegure las uniones superior e inferior.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

Industrias de agua purificada

Industrias de agua purificada

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

Diversos productos químicos, diferentes gravedades específicas. LORRIC ofrece personalización a medida para adaptarse a sus necesidades. ¡No más ajustes manuales de altura en el sitio!

¿Trabaja con ácido sulfúrico, soda cáustica o productos químicos especializados? Explore nuestros servicios personalizados de escala de gravedad específica

¿Qué personalizamos?

  • Unidades de medida distintas (LPM, LPH, CMPM y más)
  • Escala principal y secundaria
  • Densidades de líquidos variadas
  • Peso molecular de gases diferentes
  • Diversos rangos de medición
¿Qué personalizamos?

Personalización de escalas de caudalímetros: Guía paso a paso

  • El rango de capacidad de flujo personalizado debe mantenerse dentro de la capacidad de los productos existentes.
  • La capacidad personalizable puede verse afectada por la personalización de la densidad y la viscosidad; contáctenos directamente para este servicio.
  • No se recomienda personalizar escalas de flujo demasiado comprimidas, ya que dificultan la observación en el sitio.
