H 塑膠 單件式扇形噴嘴

台灣製造PP塑膠單件式單流體扇形噴嘴,可大角度噴灑, 多用於PCB, 鋼鐵業, 並可用於清洗,冷卻,散佈等應用

品牌： LORRIC
噴形： 扇形
流體： 單流體
材質： PP
牙規： BSPT
牙口尺寸： 1/8", 1/4"

型錄

立即詢價

扇形噴嘴是什麼

液體在壓力下進入扇形噴嘴，經橢圓形噴口擠壓後形成扇形噴霧，流場呈現中間強、兩端弱的山形。扇形噴嘴常用於半導體、PCB、洗車業等工業的噴塗、冷卻或高壓清洗，具有效率高、控制範圍準確和高衝擊力等優點。

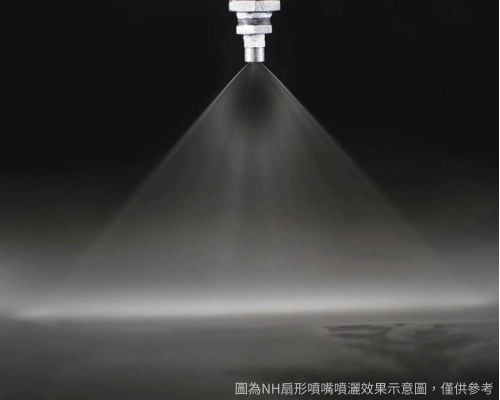

扇形噴嘴是什麼
扇形噴嘴噴型

扇形噴嘴噴型

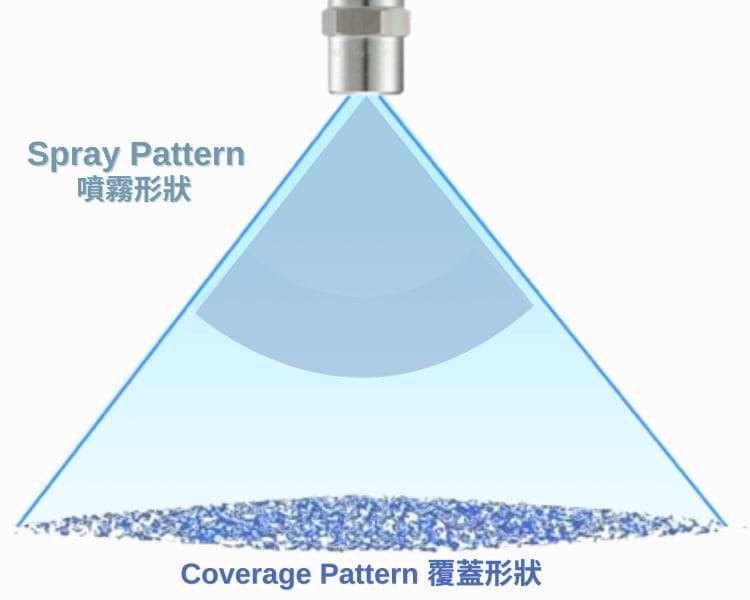

單流體扇形噴嘴，水從噴噴出來的噴霧形狀（Spray Pattern）如扇子，因此稱為扇型。覆蓋形狀（Coverage Pattern） 上往下看噴灑標的後形成形狀為單線狀兩側漸縮 (tapered edge)。
了解更多：噴嘴噴霧形狀

山形流場分佈

噴霧量在噴射範圍的中間部分最大，兩邊逐漸減少，形成山形的分佈曲線，適合需要集中衝擊力的應用，如清洗表面污垢。如果希望均勻噴灑，安裝噴嘴時，可以縮短噴嘴的間距，也就是讓兩顆噴嘴噴灑的覆蓋範圍重疊，改善覆蓋不足情況。
了解更多：噴嘴流量分佈

山形流場分佈
多種流量可供選擇

多種流量可供選擇

扇型噴嘴提供多種流量範圍，以標準設計壓力 3 Kg/cm²為例，最小規格流量 0.39 Lpm，最大流量 39.1 Lpm。（其他流量需求請參考「規格表」，或直接與我司聯繫）。

提供 0°~110° 角度噴灑

扇型噴嘴可提供 0°~110° 不同角度設計，0° 噴灑角度噴灑形式為直柱型，噴霧形狀為單點，在所有噴嘴類型中，可提供最佳的衝擊力，110° 大角度噴灑則可提供相同噴灑條件下最大的覆蓋面積，具體庫存規格請與我司聯繫。
了解更多：噴嘴噴灑角度與覆蓋範圍

提供 0°~110° 角度噴灑
單件式設計

單件式設計

此塑膠單件式扇形噴嘴可直接鎖附於管路。噴嘴因使用時間和環境影響，需定期保養或更換。另提供多件式快拆噴嘴，省時維修。

多種材質可供選擇


多種材質可供選擇

關於公差

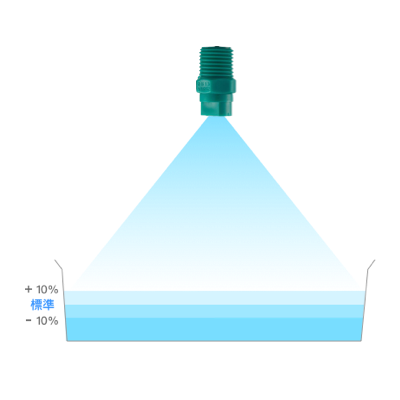

流量公差

流量公差

流量公差為標準流量正負10%

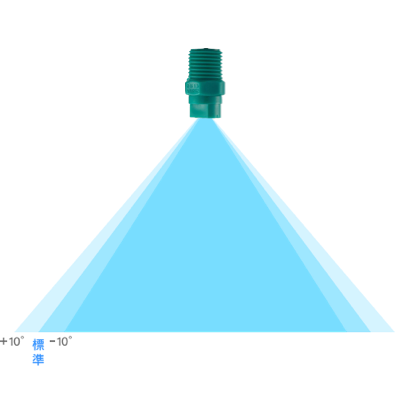

角度公差

角度公差

角度公差為標準角度的正負10度

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
    • 適合您需求的噴嘴管徑(牙口)尺寸與規格。
    • 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

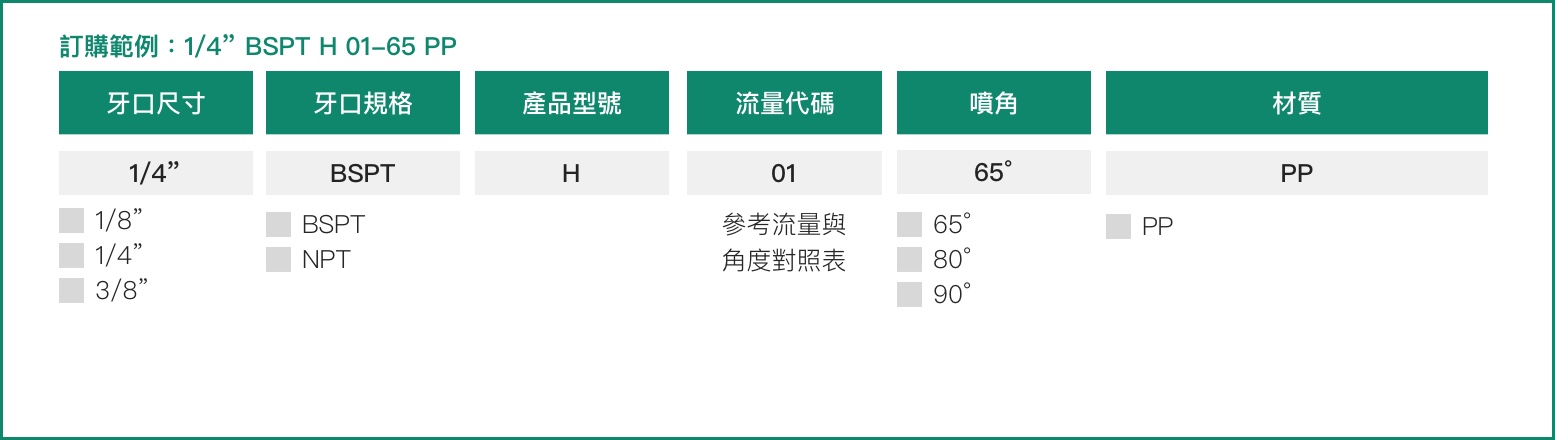

  • 規格範例：1/4” BSPT H 01-65 PP，以下為各數字所對應的選項與意涵。



單位
選擇
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 0.5
kgf/cm²		 1.0
kgf/cm²		 2.0
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²		 10.0
kgf/cm²		 15.0
kgf/cm²
65° 01 V
 V
 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
65° 02 V
 V
 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
65° 2.5 V
 V
 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
65° 03 V
 V
 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
65° 04 V
 V
 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
65° 05 V
 V
 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
65° 06 V
 V
 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
65° 07 V V
 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
65° 7.5 V V
 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
65° 08 V V
 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
65° 09 V V
 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
65° 10 V V 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
65° 12.5 V V 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
65° 15 V V 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
65° 20 V V 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
65° 25
V 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
65° 30
V 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
65° 35
V 5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
65° 40
V 6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
65° 50
V 7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
65° 60

9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
65° 80

12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
65° 100

15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
80° 01 V
 V
 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
80° 02 V
 V
 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
80° 2.5 V
 V
 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
80° 03 V
 V
 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
80° 04 V
 V
 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
80° 05 V
 V
 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
80° 06 V
 V
 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
80° 07 V V
 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
80° 7.5 V V
 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
80° 08 V V
 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
80° 09 V V
 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
80° 10 V V 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
80° 12.5 V V 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
80° 15 V V 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
80° 20 V V 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
80° 25
V 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
80° 30
V 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
80° 35
V 5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
80° 40
V 6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
80° 50
V 7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
80° 60

9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
80° 80

12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
80° 100

15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
90° 01 V
 V
 0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
90° 02 V
 V
 0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
90° 2.5 V
 V
 0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
90° 03 V
 V
 0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
90° 04 V
 V
 0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
90° 05 V
 V
 0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
90° 06 V
 V
 0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
90° 07 V V
 1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
90° 7.5 V V
 1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
90° 08 V V
 1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
90° 09 V V
 1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
90° 10 V V 1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
90° 12.5 V V 2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
90° 15 V V 2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
90° 20 V V 3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
90° 25
V 3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
90° 30
V 4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
90° 35
V 5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
90° 40
V 6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
90° 50
V 7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
90° 60

9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
90° 80

12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
90° 100

15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 0.05
MPa		 0.1
MPa		 0.2
MPa 		0.3
MPa		 0.4
MPa
 0.6
MPa		 0.8
MPa		 1.0
MPa		 1.5
MPa
65° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
 V
 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
65° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
65° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
65° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
65° 60

9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
 V
 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
80° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
80° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
80° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
80° 60

9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
 V
 0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
90° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
90° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V 3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
90° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
90° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
90° 60

9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 0.5
bar
 1.0
bar		 2.0
bar 		3.0
bar		 4.0
bar 		6.0
bar		 8.0
bar		 10.0
bar		 15.0
bar
65° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
 V
 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
65° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
65° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
65° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
65° 60

9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
 V
 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
80° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
80° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
80° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
80° 60

9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
 V
 0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
 V
 0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
 V
 0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
 V
 0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
 V
 0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
90° 05 V
 V
 0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
 V
 0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V
 1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V
 1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
90° 08 V V
 1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V
 1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V 1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V 2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V 2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V 3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
90° 25
V 4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V 4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V 5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V 6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
90° 50
V 8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
90° 60

9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
噴角 流量代碼 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 7
psi		 10
psi		 28
psi 		40
psi		 60
psi 		80
psi		 100
psi		 150
psi		 200
psi
65° 01 V
 V
 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
65° 02 V
 V
 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
65° 2.5 V
 V
 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
65° 03 V
 V
 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
65° 04 V
 V
 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
65° 05 V
 V
 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
65° 06 V
 V
 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
65° 07 V V
 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
65° 7.5 V V
 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
65° 08 V V
 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
65° 09 V V
 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
65° 10 V V 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
65° 12.5 V V 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
65° 15 V V 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
65° 20 V V 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
65° 25
V 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
65° 30
V 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
65° 35
V 1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
65° 40
V 1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
65° 50
V 2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
65° 60

2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
65° 80

3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
65° 100

4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
80° 01 V
 V
 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
80° 02 V
 V
 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
80° 2.5 V
 V
 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
80° 03 V
 V
 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
80° 04 V
 V
 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
80° 05 V
 V
 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
80° 06 V
 V
 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
80° 07 V V
 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
80° 7.5 V V
 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
80° 08 V
 V
 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
80° 09 V V
 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
80° 10 V V 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
80° 12.5 V V 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
80° 15 V V 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
80° 20 V V 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
80° 25 V
 V 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
80° 30
V 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
80° 35
V 1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
80° 40
V 1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
80° 50
V 2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
80° 60

2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
80° 80

3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
80° 100

4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
90° 01 V
 V
 0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
90° 02 V
 V
 0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
90° 2.5 V
 V
 0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
90° 03 V
 V
 0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
90° 04 V
 V
 0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
90° 05 V
 V
 0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
90° 06 V
 V
 0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
90° 07 V V
 0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
90° 7.5 V V
 0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
90° 08 V V
 0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
90° 09 V V
 0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
90° 10 V V 0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
90° 12.5 V V 0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
90° 15 V V 0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
90° 20 V V 0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
90° 25
V 1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
90° 30
V 1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
90° 35
V 1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
90° 40
V 1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
90° 50
V 2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
90° 60

2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
90° 80

3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
90° 100

4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
  • 標準壓力：紅字標明。
  • 0°, 15°, 25°, 40°, 50°, 100° 及 110° 噴角可提供訂製服務。
  • 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
  • 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
  • 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。


相關產業

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑

尺寸

牙規(BSPT) 尺寸(mm) 重量(g)
A B C
1/8" 11.9 10.4 19.4 -
1/4" 13.6 13.4 25 25

安裝

簡單兩步驟! 輕鬆搞定H扇形噴嘴安裝!

步驟一
步驟一

在管路上攻牙，攻牙尺寸需噴嘴螺紋規格相同

步驟二
步驟二

如有防漏需求，請在噴嘴螺紋纏上鐵氟龍止洩帶後，以順時針方向將噴嘴鎖附管上

步驟三
步驟三

完成安裝

找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。

噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
噴嘴客製流程
你可能也會感興趣
H 不鏽鋼 單件式扇形噴嘴 H 不鏽鋼 單件式扇形噴嘴
QFH 快拆式扇形噴嘴 QF 系列 QFH 快拆式扇形噴嘴 QF 系列
FU-ES 夾管式超音波流量計 EchoSense快易扣專利 FU-ES 夾管式超音波流量計 EchoSense快易扣專利
相關文章
五分鐘搞懂 RS485 五分鐘搞懂 RS485
「噴霧角度」與「噴霧覆蓋範圍」怎麼算？ 「噴霧角度」與「噴霧覆蓋範圍」怎麼算？
選購噴嘴前必知七件事 選購噴嘴前必知七件事
立即詢價
