QFH 快拆式扇形噴嘴 QF 系列

LORRIC QF 系列台灣製造兩件式快拆噴嘴，塑膠單流體扇形噴嘴，可徒手拆裝，多種底座選擇, 多用於PCB, 鋼鐵業, 並可用於清洗,冷卻,散佈等領域與應用。

品牌： LORRIC
噴形： 扇形
流體： 單流體
材質： 噴嘴頭-PVDF
牙規： BSPT
牙口尺寸： 1/8", 1/4", 3/8"

型錄

立即詢價

扇形噴嘴

液體在壓力下進入扇形噴嘴，經橢圓形噴口擠壓後形成扇形噴霧，流場呈現中間強、兩端弱的山形。扇形噴嘴常用於半導體、PCB、洗車業等工業的噴塗、冷卻或高壓清洗，具有效率高、控制範圍準確和高衝擊力等優點。


扇形噴嘴
扇形噴嘴噴型

扇形噴嘴噴型

單流體扇形噴嘴，水從噴噴出來的噴霧形狀（Spray Pattern）如扇子，因此稱為扇型。覆蓋形狀（Coverage Pattern） 上往下看噴灑標的後形成形狀為單線狀兩側漸縮 (tapered edge)。
了解更多：噴嘴噴霧形狀

鐘形流場分布

噴霧量在噴射範圍的中間部分最大，兩邊逐漸減少，形成鐘形分佈曲線，適合需要集中衝擊力的應用，如清洗表面污垢。如果希望均勻噴灑，安裝噴嘴時，可以縮短噴嘴的間距，也就是讓兩顆噴嘴噴灑的覆蓋範圍重疊，改善覆蓋不足情況。
了解更多：噴嘴流量分佈

鐘形流場分布
多種流量可供選擇

多種流量可供選擇

扇型噴嘴提供多種流量範圍，以標準設計壓力3Kg/cm²為例，最小規格流量0.78Lpm，最大流量11.73Lpm。（其他流量需求請參考「規格表」，或直接與我司聯繫）。
了解更多：噴嘴壓力、孔徑與流量

提供 0°~110° 角度噴灑

扇型噴嘴可提供 0°~110° 不同角度設計，0° 噴灑角度噴灑形式為直柱型，噴霧形狀為單點，在所有噴嘴類型中，可提供最佳的衝擊力，110° 大角度噴灑則可提供相同噴灑條件下最大的覆蓋面積，具體庫存規格請與我司聯繫。
了解更多：噴嘴噴灑角度與覆蓋範圍

提供 0°~110° 角度噴灑
兩件式快拆設計，卡扣定位，防止漏水

兩件式快拆設計，卡扣定位，防止漏水

兩件式快拆設計，噴嘴與底座三個卡扣點，徒手拆裝，精準定位，方便維護作業。

四種底座任您挑選，滿足不同需求

QF 系列提供四種不同類型的接頭底座，其中 QF 牙口底座因適配多種標準配件和管道系統而廣受客戶青睞，並提供三種牙口尺寸：1/4", 1/8", 3/8"。
另有三種焊接底座可選擇： QFSA 焊接底座、QFWG 定位型、 QFWG 一般型，歡迎咨詢選購。

四種底座任您挑選，滿足不同需求

關於公差

流量公差

流量公差

流量公差為標準流量正負5%

角度公差

角度公差

角度公差為標準角度的正負5度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

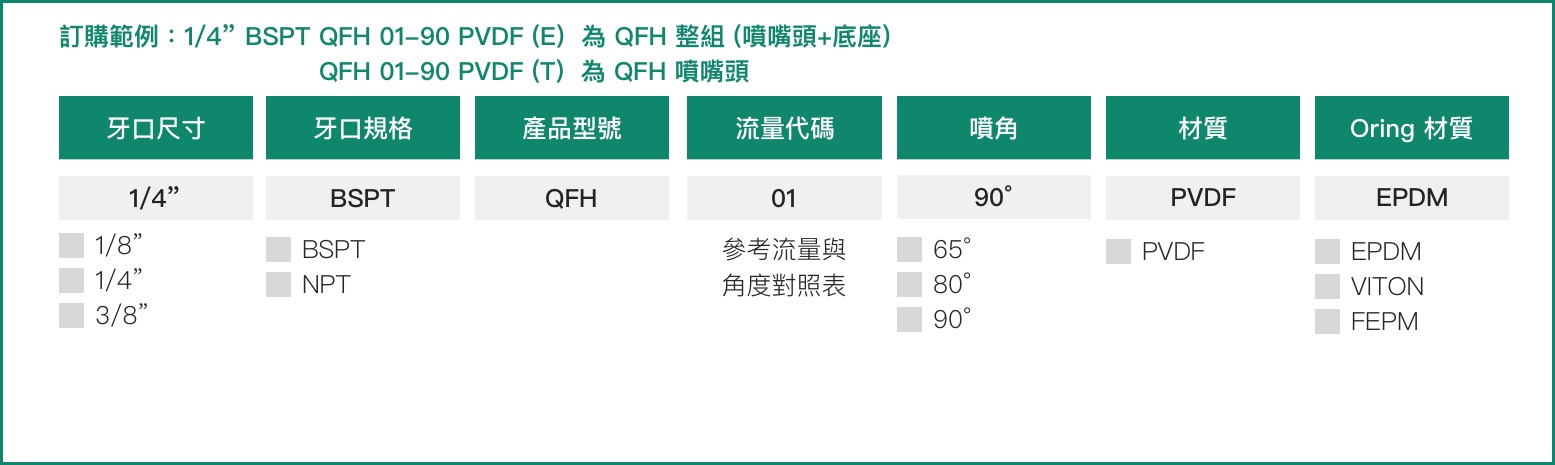

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
    • 適合您需求的噴嘴管徑(牙口)尺寸與規格。
    • 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。
  • 規格範例：1/4” BSPT QFH 01-90 PVDF (E) 為QFH 整組 (噴嘴頭+底座)/ QFH 01-90 PVDF (T) 為QFH 噴嘴頭，以下為各數字所對應的選項與意涵。



單位
選擇
噴角 流量代碼 壓力對應流量 壓力對應流量
0.5
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 5.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²
65° 02 0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.11 1.28
65° 2.5 0.40 0.56 0.69 0.80 0.98 1.13 1.26 1.38 1.60
65° 03 0.48 0.68 0.83 0.96 1.17 1.35 1.51 1.66 1.92
65° 04 0.64 0.90 1.11 1.28 1.56 1.81 2.02 2.21 2.55
65° 05 0.80 1.13 1.38 1.60 1.96 2.26 2.52 2.76 3.19
65° 06 0.96 1.35 1.66 1.92 2.35 2.71 3.03 3.32 3.83
65° 07 1.12 1.58 1.94 2.23 2.74 3.16 3.53 3.87 4.47
65° 7.5 1.20 1.69 2.07 2.39 2.93 3.39 3.79 4.15 4.79
65° 08 1.28 1.81 2.21 2.55 3.13 3.61 4.04 4.42 5.11
65° 09 1.44 2.03 2.49 2.87 3.52 4.06 4.54 4.98 5.75
65° 10 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
65° 12.5 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
65° 15 2.39 3.39 4.15 4.79 5.87 6.77 7.57 8.29 9.58
65° 20 3.19 4.51 5.53 6.39 7.82 9.03 10.10 11.06 12.77
65° 25 3.99 5.64 6.91 7.98 9.78 11.29 12.62 13.82 15.96
65° 30 4.79 6.77 8.29 9.58 11.73 13.54 15.14 16.59 19.16
80° 02 0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.11 1.28
80° 2.5 0.40 0.56 0.69 0.80 0.98 1.13 1.26 1.38 1.60
80° 03 0.48 0.68 0.83 0.96 1.17 1.35 1.51 1.66 1.92
80° 04 0.64 0.90 1.11 1.28 1.56 1.81 2.02 2.21 2.55
80° 05 0.80 1.13 1.38 1.60 1.96 2.26 2.52 2.76 3.19
80° 06 0.96 1.35 1.66 1.92 2.35 2.71 3.03 3.32 3.83
80° 07 1.12 1.58 1.94 2.23 2.74 3.16 3.53 3.87 4.47
80° 7.5 1.20 1.69 2.07 2.39 2.93 3.39 3.79 4.15 4.79
80° 08 1.28 1.81 2.21 2.55 3.13 3.61 4.04 4.42 5.11
80° 09 1.44 2.03 2.49 2.87 3.52 4.06 4.54 4.98 5.75
80° 10 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
80° 12.5 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
80° 15 2.39 3.39 4.15 4.79 5.87 6.77 7.57 8.29 9.58
80° 20 3.19 4.51 5.53 6.39 7.82 9.03 10.10 11.06 12.77
80° 25 3.99 5.64 6.91 7.98 9.78 11.29 12.62 13.82 15.96
80° 30 4.79 6.77 8.29 9.58 11.73 13.54 15.14 16.59 19.16
90° 02 0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.11 1.28
90° 2.5 0.40 0.56 0.69 0.80 0.98 1.13 1.26 1.38 1.60
90° 03 0.48 0.68 0.83 0.96 1.17 1.35 1.51 1.66 1.92
90° 04 0.64 0.90 1.11 1.28 1.56 1.81 2.02 2.21 2.55
90° 05 0.80 1.13 1.38 1.60 1.96 2.26 2.52 2.76 3.19
90° 06 0.96 1.35 1.66 1.92 2.35 2.71 3.03 3.32 3.83
90° 07 1.12 1.58 1.94 2.23 2.74 3.16 3.53 3.87 4.47
90° 7.5 1.20 1.69 2.07 2.39 2.93 3.39 3.79 4.15 4.79
90° 08 1.28 1.81 2.21 2.55 3.13 3.61 4.04 4.42 5.11
90° 09 1.44 2.03 2.49 2.87 3.52 4.06 4.54 4.98 5.75
90° 10 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
90° 12.5 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
90° 15 2.39 3.39 4.15 4.79 5.87 6.77 7.57 8.29 9.58
90° 20 3.19 4.51 5.53 6.39 7.82 9.03 10.10 11.06 12.77
90° 25 3.99 5.64 6.91 7.98 9.78 11.29 12.62 13.82 15.96
90° 30 4.79 6.77 8.29 9.58 11.73 13.54 15.14 16.59 19.16
噴角 流量代碼 壓力對應流量 壓力對應流量
0.05
MPa		 0.1
MPa		 0.15
MPa		 0.2
MPa		 0.3
MPa		 0.4
MPa		 0.5
MPa		 0.6
MPa		 0.8
MPa
65° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
65° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
65° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
65° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
65° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
65° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
65° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
65° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
65° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
65° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
65° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
65° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
65° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
65° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
65° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
65° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
80° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
80° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
80° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
80° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
80° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
80° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
80° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
80° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
80° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
80° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
80° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
80° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
80° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
80° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
80° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
80° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
90° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
90° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
90° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
90° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
90° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
90° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
90° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
90° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
90° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
90° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
90° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
90° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
90° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
90° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
90° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
90° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
噴角 流量代碼 壓力對應流量 壓力對應流量
0.5
bar
 1.0
bar		 1.5
bar		 2.0
bar		 3.0
bar		 4.0
bar		 5.0
bar		 6.0
bar		 8.0
bar
65° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
65° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
65° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
65° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
65° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
65° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
65° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
65° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
65° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
65° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
65° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
65° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
65° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
65° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
65° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
65° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
80° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
80° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
80° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
80° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
80° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
80° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
80° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
80° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
80° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
80° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
80° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
80° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
80° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
80° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
80° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
80° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
90° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
90° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
90° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
90° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
90° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
90° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
90° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
90° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
90° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
90° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
90° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
90° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
90° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
90° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
90° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
90° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
噴角 流量代碼 壓力對應流量 壓力對應流量
7
psi		 10
psi		 20
psi		 28
psi		 40
psi		 60
psi 		80
psi		 100
psi		 110
psi
65° 02 0.08 0.10 0.14 0.17 0.20 0.24 0.28 0.32 0.33
65° 2.5 0.10 0.13 0.18 0.21 0.25 0.31 0.35 0.40 0.41
65° 03 0.13 0.15 0.21 0.25 0.30 0.37 0.42 0.47 0.50
65° 04 0.17 0.20 0.28 0.33 0.40 0.49 0.56 0.63 0.66
65° 05 0.21 0.25 0.35 0.42 0.50 0.61 0.71 0.79 0.83
65° 06 0.25 0.30 0.42 0.50 0.60 0.73 0.85 0.95 1.00
65° 07 0.29 0.35 0.50 0.59 0.70 0.86 0.99 1.11 1.16
65° 7.5 0.31 0.38 0.53 0.63 0.75 0.92 1.06 1.19 1.24
65° 08 0.33 0.40 0.57 0.67 0.80 0.98 1.13 1.27 1.33
65° 09 0.38 0.45 0.64 0.75 0.90 1.10 1.27 1.42 1.49
65° 10 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
65° 12.5 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
65° 15 0.63 0.75 1.06 1.26 1.50 1.84 2.12 2.37 2.49
65° 20 0.84 1.00 1.41 1.67 2.00 2.45 2.83 3.16 3.32
65° 25 1.05 1.25 1.77 2.09 2.50 3.06 3.54 3.95 4.15
65° 30 1.26 1.50 2.12 2.51 3.00 3.67 4.24 4.74 4.98
80° 02 0.08 0.10 0.14 0.17 0.20 0.24 0.28 0.32 0.33
80° 2.5 0.10 0.13 0.18 0.21 0.25 0.31 0.35 0.40 0.41
80° 03 0.13 0.15 0.21 0.25 0.30 0.37 0.42 0.47 0.50
80° 04 0.17 0.20 0.28 0.33 0.40 0.49 0.56 0.63 0.66
80° 05 0.21 0.25 0.35 0.42 0.50 0.61 0.71 0.79 0.83
80° 06 0.25 0.30 0.42 0.50 0.60 0.73 0.85 0.95 1.00
80° 07 0.29 0.35 0.50 0.59 0.70 0.86 0.99 1.11 1.16
80° 7.5 0.31 0.38 0.53 0.63 0.75 0.92 1.06 1.19 1.24
80° 08 0.33 0.40 0.57 0.67 0.80 0.98 1.13 1.27 1.33
80° 09 0.38 0.45 0.64 0.75 0.90 1.10 1.27 1.42 1.49
80° 10 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
80° 12.5 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
80° 15 0.63 0.75 1.06 1.26 1.50 1.84 2.12 2.37 2.49
80° 20 0.84 1.00 1.41 1.67 2.00 2.45 2.83 3.16 3.32
80° 25 1.05 1.25 1.77 2.09 2.50 3.06 3.54 3.95 4.15
80° 30 1.26 1.50 2.12 2.51 3.00 3.67 4.24 4.74 4.98
90° 02 0.08 0.10 0.14 0.17 0.20 0.24 0.28 0.32 0.33
90° 2.5 0.10 0.13 0.18 0.21 0.25 0.31 0.35 0.40 0.41
90° 03 0.13 0.15 0.21 0.25 0.30 0.37 0.42 0.47 0.50
90° 04 0.17 0.20 0.28 0.33 0.40 0.49 0.56 0.63 0.66
90° 05 0.21 0.25 0.35 0.42 0.50 0.61 0.71 0.79 0.83
90° 06 0.25 0.30 0.42 0.50 0.60 0.73 0.85 0.95 1.00
90° 07 0.29 0.35 0.50 0.59 0.70 0.86 0.99 1.11 1.16
90° 7.5 0.31 0.38 0.53 0.63 0.75 0.92 1.06 1.19 1.24
90° 08 0.33 0.40 0.57 0.67 0.80 0.98 1.13 1.27 1.33
90° 09 0.38 0.45 0.64 0.75 0.90 1.10 1.27 1.42 1.49
90° 10 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
90° 12.5 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
90° 15 0.63 0.75 1.06 1.26 1.50 1.84 2.12 2.37 2.49
90° 20 0.84 1.00 1.41 1.67 2.00 2.45 2.83 3.16 3.32
90° 25 1.05 1.25 1.77 2.09 2.50 3.06 3.54 3.95 4.15
90° 30 1.26 1.50 2.12 2.51 3.00 3.67 4.24 4.74 4.98
  • 標準壓力：紅字標明。
  • 0°, 15°, 25°, 40°, 50°, 100° 及 110° 噴角可提供訂製服務。
  • 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
  • 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
  • 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。


相關產業

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程，用以測量化學藥劑用量；噴嘴在電鍍液塗布與水洗，濕製程顯影、蝕刻製程精確噴灑化學藥劑

QFH噴嘴尺寸

牙規(BSPT) 尺寸(mm) 重量(g)
A B C
1/8" 32 27.5 39 17.2
1/4" 32 27.5 42.6 17.2
3/8" 32 27.5 42.6
 19.3

QFSA快拆底座尺寸(焊接)

尺寸(mm) 重量(g)
A B  C D
26.5 10.1 12.0 31.4 8.6

QFWG快拆底座尺寸(牙口)

尺寸(mm) 重量(g)
A B  C D
25.6 16.5 20.4 38.3 12.0

安裝

底座為QF BODY (牙口) 之安裝方式

步驟一
步驟一

噴管鑽上與噴嘴同尺寸之母牙開口，將快拆底座牙口對準噴管之母牙開口

步驟二
步驟二

將快拆底座以順時針方向旋入旋緊於母牙開口，底座安裝完成


步驟三
步驟三

將QFH噴嘴頭對準底座



步驟四
步驟四

將QFH噴嘴頭放入底座






步驟五
步驟五

將噴嘴與快拆底座卡榫順時針接合，完成快拆噴嘴安裝，若相臨的噴嘴會交錯，應該讓噴嘴有最少5度以上的偏角，以免扇形噴霧相撞，影響結果

步驟六
步驟六

安裝完成





底座為QFSA (焊接) 之安裝方式

步驟一
步驟一

確認所需噴嘴牙口尺寸與牙規是否對應噴管，噴管鑽上與QFSA將快拆底座牙口對準噴管之母牙開口

步驟二
步驟二

利用焊槍將快拆底座固定於噴管，底座安裝完成



步驟三
步驟三

將QFH噴嘴頭對準底座




步驟四
步驟四

將QFH噴嘴頭放入底座






步驟五
步驟五

將噴嘴與快拆底座卡榫順時針接合，完成快拆噴嘴安裝，若相臨的噴嘴會交錯，應該讓噴嘴有最少5度以上的偏角，以免扇形噴霧相撞，影響結果

步驟六
步驟六

安裝完成







* 對快拆底座有興趣或相關疑問，請詢價時一併留言予LORRIC。
找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。

噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
噴嘴客製流程
你可能也會感興趣
QFYH 加強握把快拆式扇形噴嘴 QF 系列 QFYH 加強握把快拆式扇形噴嘴 QF 系列
H 塑膠 單件式扇形噴嘴 H 塑膠 單件式扇形噴嘴
FU-ES 夾管式超音波流量計 EchoSense快易扣專利 FU-ES 夾管式超音波流量計 EchoSense快易扣專利
相關文章
為何你要選擇 LORRIC 噴嘴而非白牌噴嘴 為何你要選擇 LORRIC 噴嘴而非白牌噴嘴
噴嘴的噴霧形狀介紹 噴嘴的噴霧形狀介紹
五分鐘搞懂 RS485 五分鐘搞懂 RS485
立即詢價
