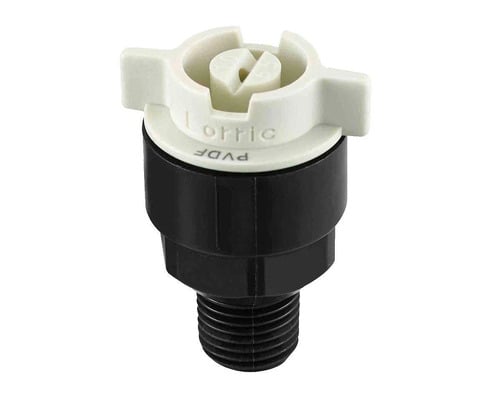

QFH Nozzle Fan Kipas Dampak Tinggi dengan Koneksi Mudah - Seri QF

Nozzle Plastik Fan Berbentuk Kipas dengan Fitur Lepas-Pasang Cepat, Multi-Bagian, Single-Fluid. Dilengkapi dengan fitur lepas-pasang cepat, nozzle ini umum digunakan di industri PCB dan baja, serta cocok untuk aplikasi seperti pembersihan, pendinginan, dan dispersi.

Brand: LORRIC
Tipe Nozzle: Fan (Kipas)
Tipe Fluida: Single-fluid
Material: Bagian ujung-PVDF
Standar Thread (Ulir): BSPT
Ukuran Thread (Ulir) 1/8", 1/4", 3/8"

Catalogue



Nozzle Flat Fan

Nozzle flat fan bekerja dengan memaksa cairan melalui saluran berbentuk oval, menyebarkannya menjadi bentuk kipas. Desain ini memberikan aliran pusat yang kuat dan tepi yang lebih lemah, sangat ideal untuk cakupan yang merata di industri seperti semikonduktor, pembuatan PCB, dan baja. Nozel ini menawarkan kontrol yang tepat, tahan terhadap penyumbatan, dan memberikan kekuatan dampak yang tinggi.

Nozzle Flat Fan

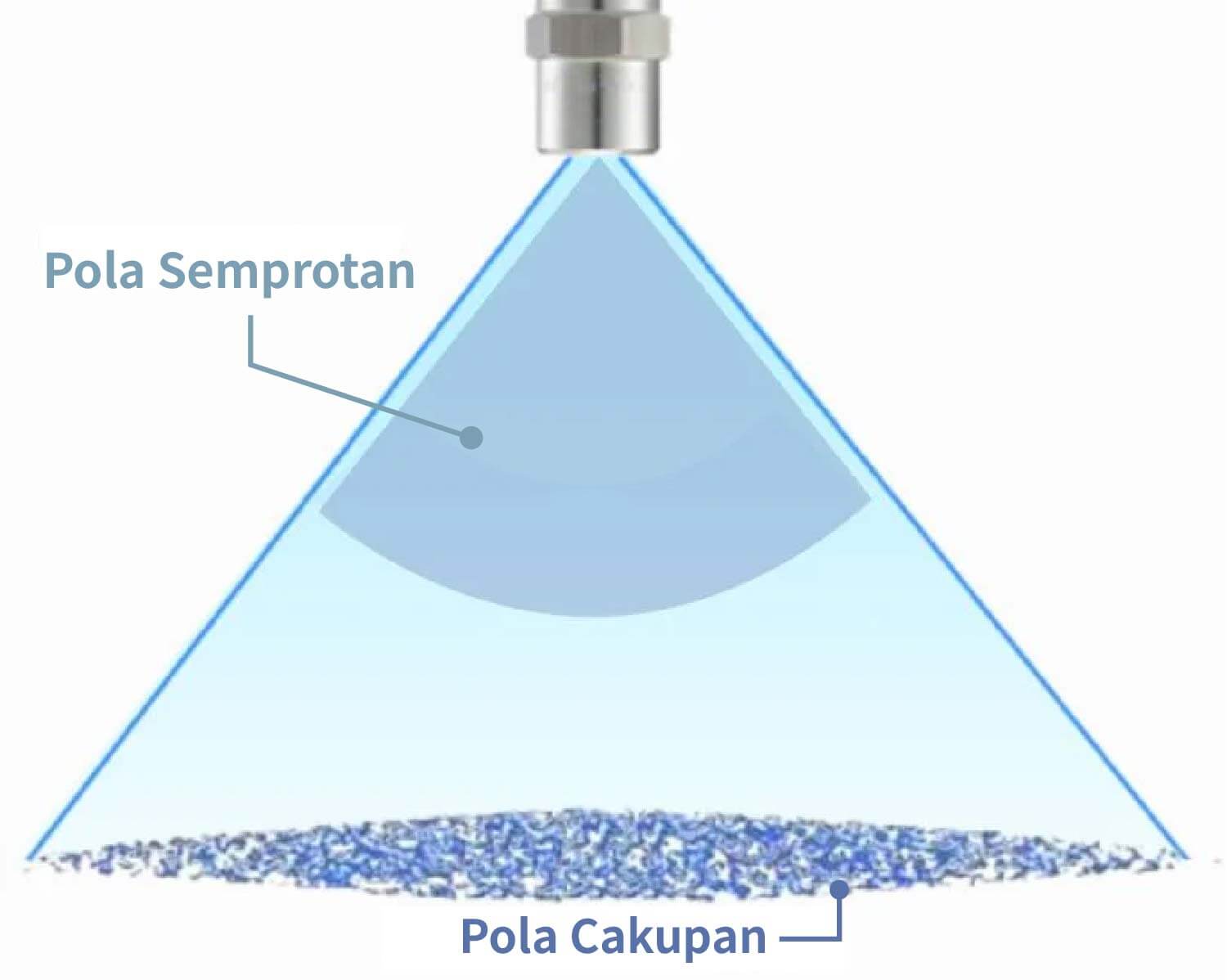

Pola Semprotan Fan Spray Nozzle

Pola Semprotan Fan Spray Nozzle

Fan Spray Nozzle Single-fluid menghasilkan pola semprotan yang menyerupai kipas, sesuai dengan namanya. Pola cakupannya, jika dilihat dari atas area target, membentuk garis lurus dengan tepi yang meruncing di kedua sisi.
Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi Aliran Berbentuk Lonceng

Volume semprotan mencapai titik maksimum di bagian tengah area penyemprotan dan secara bertahap berkurang ke kedua sisi, membentuk kurva distribusi berbentuk lonceng. Ini cocok untuk aplikasi yang memerlukan daya hantam terpusat, seperti pembersihan kotoran permukaan. Jika penyemprotan merata diinginkan, memperpendek jarak antar nozzle—sehingga area cakupan dari dua nozzle saling tumpang tindih—dapat meningkatkan kekurangan cakupan.
Pelajari lebih lanjut: Distribusi Laju Aliran Nozel

Distribusi Aliran Berbentuk Lonceng
 Tersedia untuk Berbagai Laju Aliran

Tersedia untuk Berbagai Laju Aliran

Nozzle semprotan kipas menawarkan beragam laju aliran. Misalnya, pada tekanan desain standar sebesar 3 Kg/cm², laju aliran berkisar antara 0,39 Lpm hingga 39,1 Lpm. (Untuk kebutuhan laju aliran lainnya, silakan merujuk pada lembar spesifikasi atau hubungi kami langsung.)
Pelajari lebih lanjut: Tekanan, Diameter Lubang, dan Laju Aliran Nozel

Menyediakan Sudut Semprotan 0°~110°

Nozzle semprotan kipas dapat disesuaikan dari sudut 0° hingga 110°. Pada 0°, pola semprotan berbentuk aliran padat, menghasilkan titik tunggal dengan gaya dampak maksimum di antara semua jenis nozzle. Nozzle semprotan kipas NH menawarkan sudut lebar 110°, memastikan pola semprotan yang luas dan tidak terhalang.
Pelajari lebih lanjut: Sudut Semprotan & Cakupan Nozzle

Menyediakan Sudut Semprotan 0°~110°

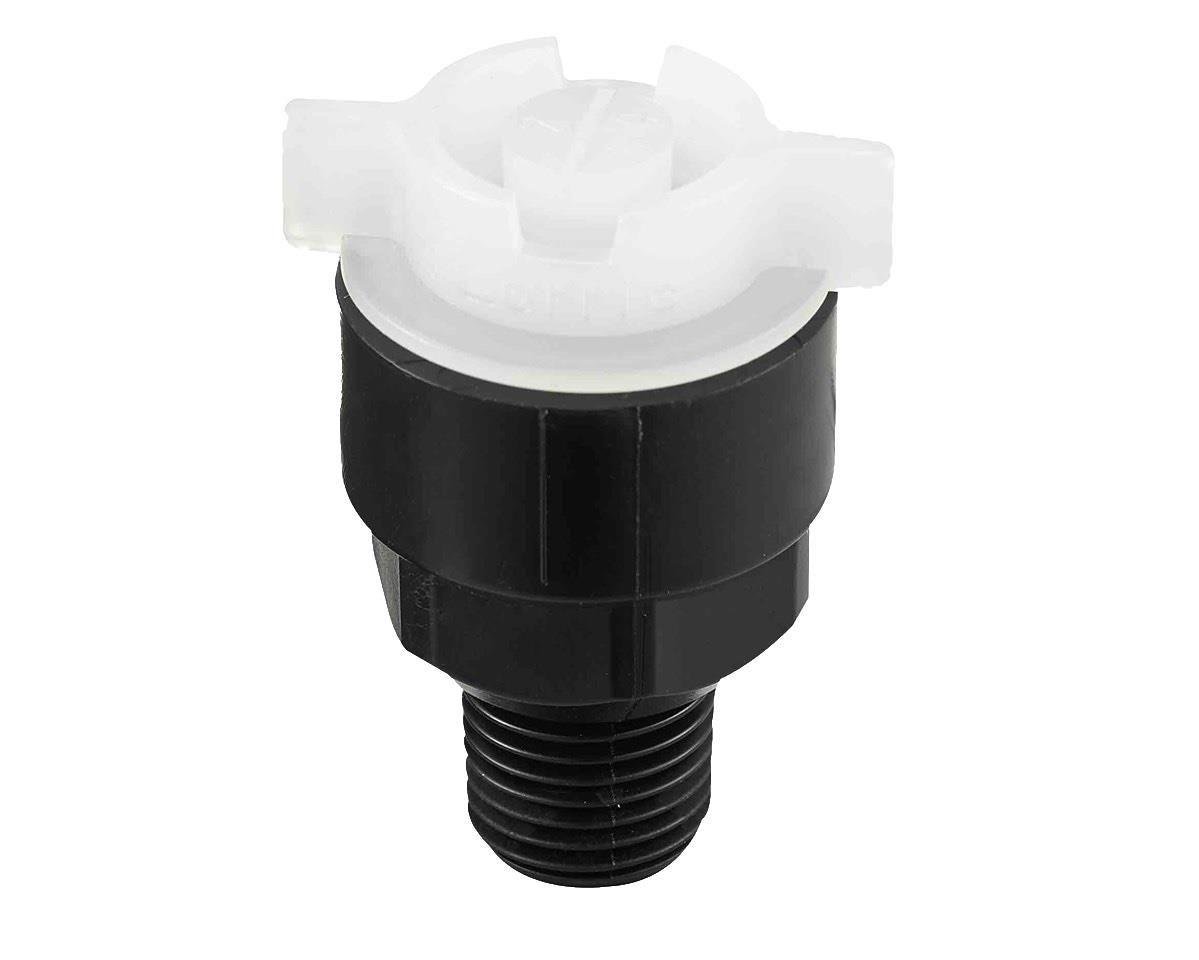

 Desain Quick-Release dan Snap-lock Positioning yang Mencegah Kebocoran Air

Desain Quick-Release dan Snap-lock Positioning yang Mencegah Kebocoran Air

Desain quick-release dua bagian ini memiliki tiga titik pengunci antara nozzle dan dasarnya, memudahkan pemasangan dan pembongkaran tanpa perlu alat, posisi yang presisi, serta perawatan yang mudah.

  • Material Ujung Nozzle: PVDF
  • Material Oring: EPDM, Viton, FEPM
  • Tersedia dalam Empat Jenis Bodi

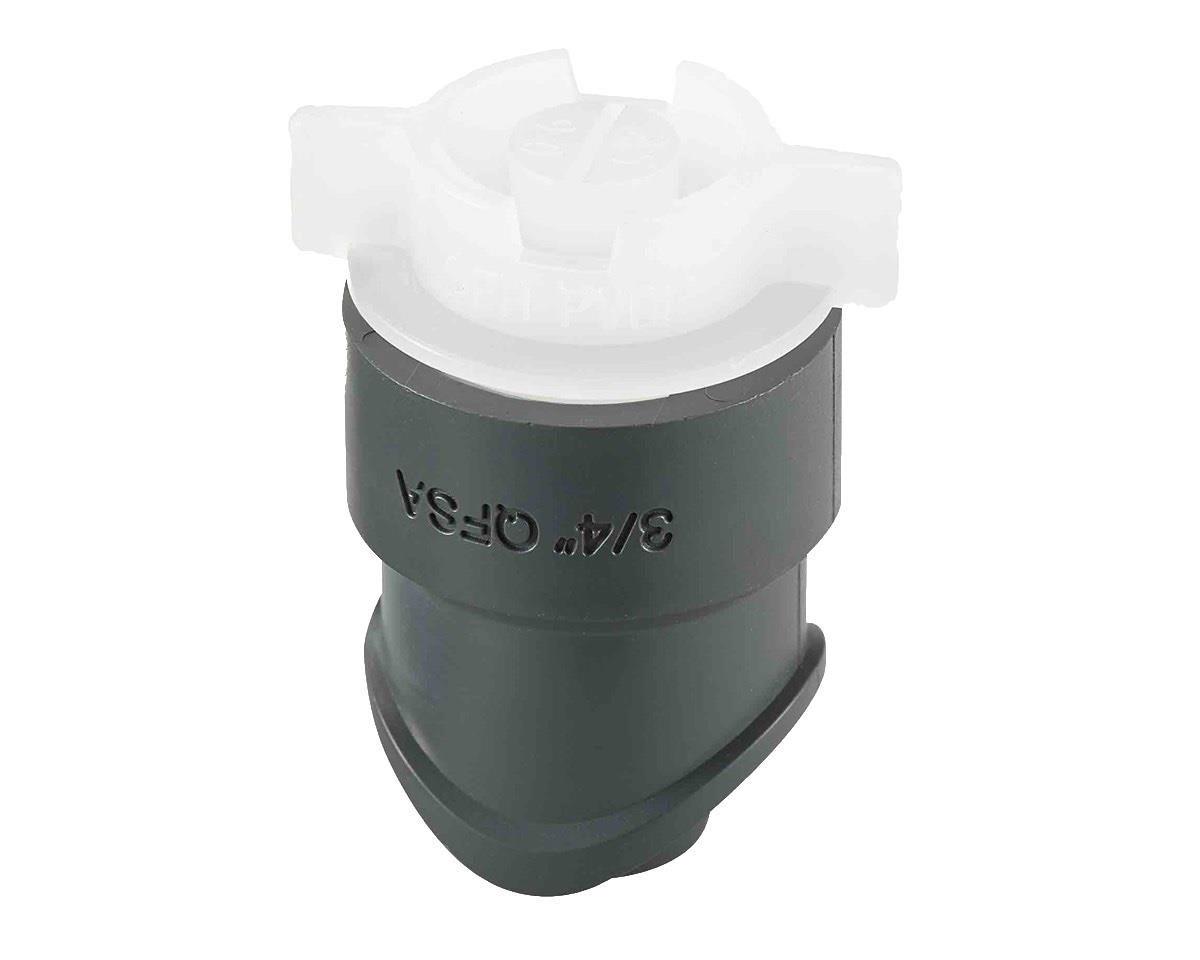

4 Pilihan Jenis Bodi untuk Berbagai Kebutuhan

Seri QF menghadirkan 4 jenis bodi, di mana QF Thread body (body ulir) menjadi pilihan favorit karena kompatibel dengan berbagai fitting standar dan sistem perpipaan. Selain itu, tersedia juga 3 jenis bodi las untuk kebutuhan khusus.

4 Pilihan Jenis Bodi untuk Berbagai Kebutuhan

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam
Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik
Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas tinggi
Berkualitas tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

  • Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
    • Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
    • Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
    • Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
    • Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

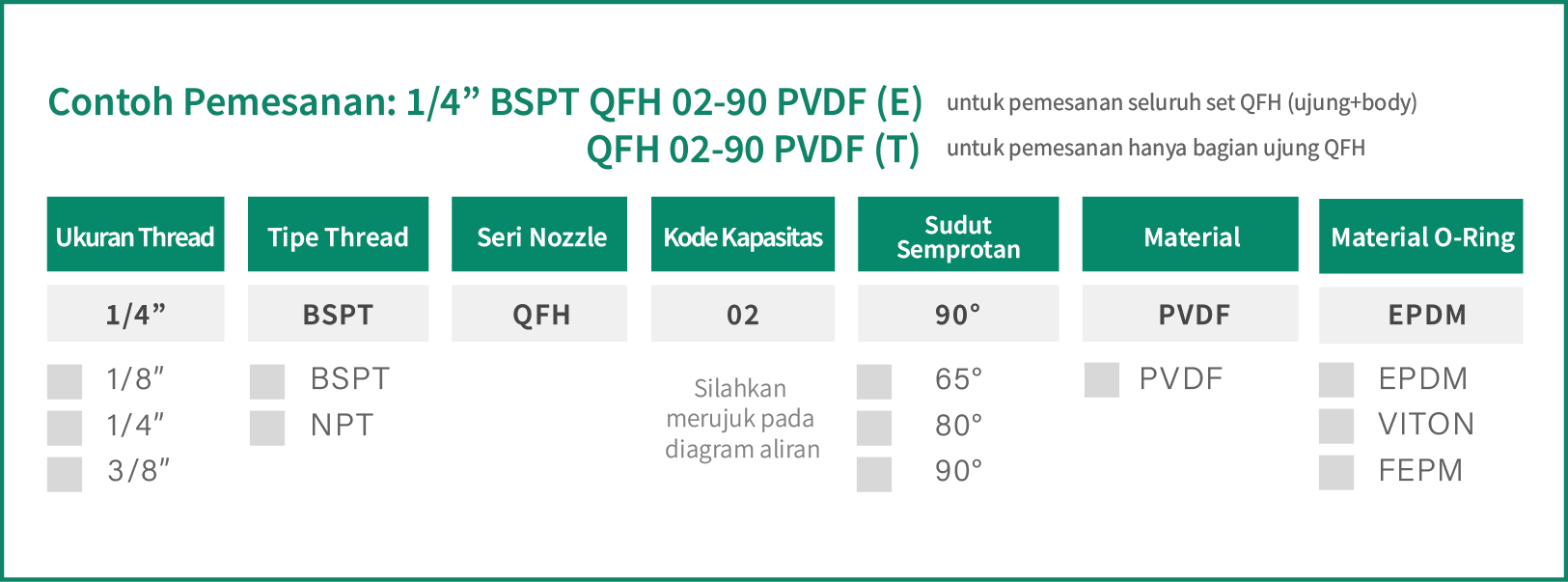

  • Contoh spesifikasi: 1/4” BSPT QFH 02-90° PVDF (E). Setiap angka merujuk pada pilihan dan arti berikut.



Unit
  • *
  • *
  • *
  • *
Sudut
Semprotan
Kode
K
Kapasitas dalam Tekanan Capacity at Pressure
0.5
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
5.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
65° 02 0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.11 1.28
65° 2.5 0.40 0.56 0.69 0.80 0.98 1.13 1.26 1.38 1.60
65° 03 0.48 0.68 0.83 0.96 1.17 1.35 1.51 1.66 1.92
65° 04 0.64 0.90 1.11 1.28 1.56 1.81 2.02 2.21 2.55
65° 05 0.80 1.13 1.38 1.60 1.96 2.26 2.52 2.76 3.19
65° 06 0.96 1.35 1.66 1.92 2.35 2.71 3.03 3.32 3.83
65° 07 1.12 1.58 1.94 2.23 2.74 3.16 3.53 3.87 4.47
65° 7.5 1.20 1.69 2.07 2.39 2.93 3.39 3.79 4.15 4.79
65° 08 1.28 1.81 2.21 2.55 3.13 3.61 4.04 4.42 5.11
65° 09 1.44 2.03 2.49 2.87 3.52 4.06 4.54 4.98 5.75
65° 10 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
65° 12.5 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
65° 15 2.39 3.39 4.15 4.79 5.87 6.77 7.57 8.29 9.58
65° 20 3.19 4.51 5.53 6.39 7.82 9.03 10.10 11.06 12.77
65° 25 3.99 5.64 6.91 7.98 9.78 11.29 12.62 13.82 15.96
65° 30 4.79 6.77 8.29 9.58 11.73 13.54 15.14 16.59 19.16
80° 02 0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.11 1.28
80° 2.5 0.40 0.56 0.69 0.80 0.98 1.13 1.26 1.38 1.60
80° 03 0.48 0.68 0.83 0.96 1.17 1.35 1.51 1.66 1.92
80° 04 0.64 0.90 1.11 1.28 1.56 1.81 2.02 2.21 2.55
80° 05 0.80 1.13 1.38 1.60 1.96 2.26 2.52 2.76 3.19
80° 06 0.96 1.35 1.66 1.92 2.35 2.71 3.03 3.32 3.83
80° 07 1.12 1.58 1.94 2.23 2.74 3.16 3.53 3.87 4.47
80° 7.5 1.20 1.69 2.07 2.39 2.93 3.39 3.79 4.15 4.79
80° 08 1.28 1.81 2.21 2.55 3.13 3.61 4.04 4.42 5.11
80° 09 1.44 2.03 2.49 2.87 3.52 4.06 4.54 4.98 5.75
80° 10 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
80° 12.5 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
80° 15 2.39 3.39 4.15 4.79 5.87 6.77 7.57 8.29 9.58
80° 20 3.19 4.51 5.53 6.39 7.82 9.03 10.10 11.06 12.77
80° 25 3.99 5.64 6.91 7.98 9.78 11.29 12.62 13.82 15.96
80° 30 4.79 6.77 8.29 9.58 11.73 13.54 15.14 16.59 19.16
90° 02 0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.11 1.28
90° 2.5 0.40 0.56 0.69 0.80 0.98 1.13 1.26 1.38 1.60
90° 03 0.48 0.68 0.83 0.96 1.17 1.35 1.51 1.66 1.92
90° 04 0.64 0.90 1.11 1.28 1.56 1.81 2.02 2.21 2.55
90° 05 0.80 1.13 1.38 1.60 1.96 2.26 2.52 2.76 3.19
90° 06 0.96 1.35 1.66 1.92 2.35 2.71 3.03 3.32 3.83
90° 07 1.12 1.58 1.94 2.23 2.74 3.16 3.53 3.87 4.47
90° 7.5 1.20 1.69 2.07 2.39 2.93 3.39 3.79 4.15 4.79
90° 08 1.28 1.81 2.21 2.55 3.13 3.61 4.04 4.42 5.11
90° 09 1.44 2.03 2.49 2.87 3.52 4.06 4.54 4.98 5.75
90° 10 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
90° 12.5 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
90° 15 2.39 3.39 4.15 4.79 5.87 6.77 7.57 8.29 9.58
90° 20 3.19 4.51 5.53 6.39 7.82 9.03 10.10 11.06 12.77
90° 25 3.99 5.64 6.91 7.98 9.78 11.29 12.62 13.82 15.96
90° 30 4.79 6.77 8.29 9.58 11.73 13.54 15.14 16.59 19.16
 Sudut Semprotan Kode Kapasitas Kapasitas dalam Tekanan Capacity at Pressure
0.05
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.3
MPa
0.4
MPa
0.5
MPa
0.6
MPa
0.8
MPa
65° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
65° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
65° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
65° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
65° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
65° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
65° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
65° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
65° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
65° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
65° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
65° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
65° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
65° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
65° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
65° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
80° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
80° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
80° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
80° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
80° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
80° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
80° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
80° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
80° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
80° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
80° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
80° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
80° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
80° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
80° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
80° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
90° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
90° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
90° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
90° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
90° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
90° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
90° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
90° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
90° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
90° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
90° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
90° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
90° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
90° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
90° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
90° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
Sudut Semprotan Kode Kapasitas Capacity at Pressure Capacity at Pressure
0.5
bar
1.0
bar
1.5
bar
2.0
bar
3.0
bar
4.0
bar
5.0
bar
6.0
bar
8.0
bar
65° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
65° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
65° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
65° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
65° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
65° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
65° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
65° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
65° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
65° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
65° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
65° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
65° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
65° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
65° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
65° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
80° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
80° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
80° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
80° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
80° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
80° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
80° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
80° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
80° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
80° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
80° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
80° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
80° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
80° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
80° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
80° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
90° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
90° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
90° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
90° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
90° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
90° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
90° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
90° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
90° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
90° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
90° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
90° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
90° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
90° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
90° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
90° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
Sudut Semprotan Kode Kapasitas Kapasitas dalam Tekanan Capacity at Pressure
7
psi
10
psi
20
psi
28
psi
40
psi
60
psi
80
psi
100
psi
110
psi
65° 02 0.08 0.10 0.14 0.17 0.20 0.24 0.28 0.32 0.33
65° 2.5 0.10 0.13 0.18 0.21 0.25 0.31 0.35 0.40 0.41
65° 03 0.13 0.15 0.21 0.25 0.30 0.37 0.42 0.47 0.50
65° 04 0.17 0.20 0.28 0.33 0.40 0.49 0.56 0.63 0.66
65° 05 0.21 0.25 0.35 0.42 0.50 0.61 0.71 0.79 0.83
65° 06 0.25 0.30 0.42 0.50 0.60 0.73 0.85 0.95 1.00
65° 07 0.29 0.35 0.50 0.59 0.70 0.86 0.99 1.11 1.16
65° 7.5 0.31 0.38 0.53 0.63 0.75 0.92 1.06 1.19 1.24
65° 08 0.33 0.40 0.57 0.67 0.80 0.98 1.13 1.27 1.33
65° 09 0.38 0.45 0.64 0.75 0.90 1.10 1.27 1.42 1.49
65° 10 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
65° 12.5 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
65° 15 0.63 0.75 1.06 1.26 1.50 1.84 2.12 2.37 2.49
65° 20 0.84 1.00 1.41 1.67 2.00 2.45 2.83 3.16 3.32
65° 25 1.05 1.25 1.77 2.09 2.50 3.06 3.54 3.95 4.15
65° 30 1.26 1.50 2.12 2.51 3.00 3.67 4.24 4.74 4.98
80° 02 0.08 0.10 0.14 0.17 0.20 0.24 0.28 0.32 0.33
80° 2.5 0.10 0.13 0.18 0.21 0.25 0.31 0.35 0.40 0.41
80° 03 0.13 0.15 0.21 0.25 0.30 0.37 0.42 0.47 0.50
80° 04 0.17 0.20 0.28 0.33 0.40 0.49 0.56 0.63 0.66
80° 05 0.21 0.25 0.35 0.42 0.50 0.61 0.71 0.79 0.83
80° 06 0.25 0.30 0.42 0.50 0.60 0.73 0.85 0.95 1.00
80° 07 0.29 0.35 0.50 0.59 0.70 0.86 0.99 1.11 1.16
80° 7.5 0.31 0.38 0.53 0.63 0.75 0.92 1.06 1.19 1.24
80° 08 0.33 0.40 0.57 0.67 0.80 0.98 1.13 1.27 1.33
80° 09 0.38 0.45 0.64 0.75 0.90 1.10 1.27 1.42 1.49
80° 10 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
80° 12.5 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
80° 15 0.63 0.75 1.06 1.26 1.50 1.84 2.12 2.37 2.49
80° 20 0.84 1.00 1.41 1.67 2.00 2.45 2.83 3.16 3.32
80° 25 1.05 1.25 1.77 2.09 2.50 3.06 3.54 3.95 4.15
80° 30 1.26 1.50 2.12 2.51 3.00 3.67 4.24 4.74 4.98
90° 02 0.08 0.10 0.14 0.17 0.20 0.24 0.28 0.32 0.33
90° 2.5 0.10 0.13 0.18 0.21 0.25 0.31 0.35 0.40 0.41
90° 03 0.13 0.15 0.21 0.25 0.30 0.37 0.42 0.47 0.50
90° 04 0.17 0.20 0.28 0.33 0.40 0.49 0.56 0.63 0.66
90° 05 0.21 0.25 0.35 0.42 0.50 0.61 0.71 0.79 0.83
90° 06 0.25 0.30 0.42 0.50 0.60 0.73 0.85 0.95 1.00
90° 07 0.29 0.35 0.50 0.59 0.70 0.86 0.99 1.11 1.16
90° 7.5 0.31 0.38 0.53 0.63 0.75 0.92 1.06 1.19 1.24
90° 08 0.33 0.40 0.57 0.67 0.80 0.98 1.13 1.27 1.33
90° 09 0.38 0.45 0.64 0.75 0.90 1.10 1.27 1.42 1.49
90° 10 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
90° 12.5 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
90° 15 0.63 0.75 1.06 1.26 1.50 1.84 2.12 2.37 2.49
90° 20 0.84 1.00 1.41 1.67 2.00 2.45 2.83 3.16 3.32
90° 25 1.05 1.25 1.77 2.09 2.50 3.06 3.54 3.95 4.15
90° 30 1.26 1.50 2.12 2.51 3.00 3.67 4.24 4.74 4.98
  • * Tekanan Standar: Kolom dengan tulisan berwarna merah.
    * Produk ini tersedia untuk sudut semprotan  0°, 15°, 25°, 40°, 50°, 100° and 110° yang dapat dipesan sesuai permintaan.
    * Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
    * Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Application

PCB

PCB

Flow meter dalam proses elektroplating, pengembangan, dan etsa PCB memonitor aliran cairan kimia dan pembersih yang tepat; nozel mengontrol pelapisan kimia dan pembilasan

QFH Size

Thread(BSPT) Size(mm) Weight(g)
A B C
1/8" 32 27.5 39 17.2
1/4" 32 27.5 42.6 17.2
3/8" 32 27.5 42.6
19.3

QFSA Body Size

Size(mm) Weight(g)
A B  C D
26.5 10.1 12.0 31.4 8.6

QFWG Body Size

Size(mm) Weight(g)
A B  C D
25.6 16.5 20.4 38.3 12.0

Instalasi

Untuk nozzle dengan QF Body (ulir)

Langkah 1
Langkah 1

Buat ulir internal yang sesuai pada pipa Anda.

Langkah 2
Langkah 2

Arahkan ulir badan nozzle ke ulir internal. Kencangkan badan nozzle searah jarum jam pada lubang pipa.

Langkah 3
Langkah 3

Arahkan ujung nozzle QFH ke badan nozzle.

Langkah 4
Langkah 4

Masukkan ujung nozzle QFH ke dalam badan nozzle.

Langkah 5
Langkah 5

Kencangkan ujung dan badan nozzle searah jarum jam untuk menyelesaikan instalasi nozzle. Jika nozzle berdekatan tidak sejajar, pasang nozzle dengan kemiringan minimal 5 derajat untuk menghindari penurunan performa.

Langkah 6
Langkah 6

Instalasi selesai.

Untuk nozzle dengan QFSA Body (pengelasan)

Langkah 1
Langkah 1

Buat lubang yang sesuai pada pipa Anda. Arahkan bagian bawah badan nozzle QFSA ke lubang tersebut.

Langkah 2
Langkah 2

Gunakan obor las untuk memasang badan nozzle QFSA di lubang pipa.

Langkah 3
Langkah 3

Arahkan ujung nozzle QFH ke badan nozzle.

Langkah 4
Langkah 4

Masukkan ujung nozzle QFH ke dalam badan nozzle.

Langkah 5
Langkah 5

Kencangkan ujung dan badan nozzle searah jarum jam untuk menyelesaikan instalasi nozzle. Jika nozzle berdekatan tidak sejajar, pasang nozzle dengan kemiringan minimal 5 derajat untuk menghindari penurunan performa.

Langkah 6
Langkah 6

Instalasi selesai.

Unable to find the nozzle you require?

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.

Customizable Capacity
Customizable Capacity

Under fixed pressure, the volume of liquid or gas sprayed by nozzles within a certain period of time.

Customizable Spray Angle
Customizable Spray Angle

It is the angle by orifice and the loop of gas or liquid sprayed out.

Customizable Distribution
Customizable Distribution

The distribution of particle on surface by sprayed up liquid.

CFD improves our work outcomes

CFD improves our work outcomes

Testing in extreme environments demands data to aid nozzle development.

Working Process and matters need attention of Nozzle Customization

  • We provide custom nozzle services according to standard operating procedures.
  • Please note
    • There are minimum quantity requirements
    • There are exclusive sales channels must be mutually agreed upon
Working Process and matters need attention of Nozzle Customization
Anda Mungkin Juga Tertarik
Artikel Terkait
