QFH หัวฉีดพัดแบนแรงกระแทกสูงแบบถอดเร็ว - ซีรีส์ QF

หัวพ่นพลาสติกแบบปลดเร็ว แบบหลายชิ้นสำหรับของไหลเดี่ยว รูปแบบพัดลม ที่มีฟังก์ชันการถอดที่สะดวก ใช้บ่อยในอุตสาหกรรม PCB และเหล็ก และเหมาะสมกับการใช้งาน เช่น การทำความสะอาด การทำความเย็น และการกระจายตัว

แบรนด์：	LORRIC
ประเภทหัวพ่น：	รูปพัด
ประเภทของเหลว：	ของเหลวเดี่ยว
วัสดุ：	ปลาย- PVDF
มาตรฐานเกลียว：	BSPT
ขนาดเกลียว：	1/8", 1/4", 3/8"

ดาวน์โหลดไฟล์

สอบถามตอนนี้

หัวฉีดพัดแบน (Flat Fan Nozzle)

หัวฉีดพัดแบนทำงานโดยการบังคับของเหลวผ่านช่องเปิดรูปวงรี เพื่อกระจายของเหลวในรูปแบบพัดแบน การออกแบบนี้ให้แรงพ่นที่เข้มข้นตรงกลางและขอบที่อ่อนกว่า เหมาะสำหรับการพ่นครอบคลุมอย่างสม่ำเสมอในอุตสาหกรรมต่างๆ เช่น เซมิคอนดักเตอร์ การผลิต PCB และการแปรรูปเหล็ก
หัวฉีดชนิดนี้มีความแม่นยำสูงในการควบคุมการพ่น ป้องกันการอุดตันได้ดี และให้แรงกระแทกที่สูง

รูปแบบการพ่นของหัวฉีดแบบพ่นเป็นพัด

หัวพ่นแบบพัดของเหลวเดียวสร้างรูปแบบการพ่นที่คล้ายกับพัด จึงได้รับชื่อว่าเป็นหัวพ่นแบบพัด รูปแบบการกระจายเมื่อลงจากพื้นที่เป้าหมายจะมีลักษณะเป็นเส้นเดี่ยวที่มีขอบที่แหลมทั้งสองข้าง
เรียนรู้เพิ่มเติม: รูปแบบการกระจายของหัวพ่น

การกระจายการไหลแบบรูปทรงระฆัง

หัวพ่นแบบพัดมีปริมาณการพ่นสูงสุดที่กลางหัวพ่น ลดลงตามขอบข้างๆ ทำให้เกิดการกระจายแบบรูประฆัง เหมาะสำหรับการใช้งานที่ต้องการแรงกระแทกเข้มข้น เช่น การทำความสะอาดพื้นผิว สำหรับการพ่นที่สม่ำเสมอ ควรติดตั้งหัวพ่นให้ใกล้กันเพื่อให้พื้นที่การพ่นทับซ้อนกันและปรับปรุงความสม่ำเสมอ
เรียนรู้เพิ่มเติม: การกระจายการไหลของหัวพ่น

มีอัตราการไหลหลายช่วงให้เลือก

หัวพ่นแฟนมีอัตราการไหลที่หลากหลาย ตัวอย่างเช่น ที่ความดันการออกแบบมาตรฐาน 3 Kg/cm² อัตราการไหลมีช่วงตั้งแต่ 0.78 Lpm ถึง 11.73 Lpm (สำหรับความต้องการอัตราการไหลอื่น ๆ โปรดดูในแผ่นข้อมูลสเปคหรือติดต่อเราทันที).
เรียนรู้เพิ่มเติม: ขนาดรูหัวพ่น, ขนาดปากหัวพ่น, และอัตราการไหล

รองรับมุมสเปรย์ตั้งแต่ 0° ถึง 110°

หัวพ่นแบบพัดมีตัวเลือกมุมที่หลากหลาย โดยที่ 0° จะสร้างการพ่นเป็นกระแสตรงเพื่อการกระแทกสูงสุด และ 110° จะให้การกระจายครอบคลุมที่กว้างที่สุด สำหรับรายละเอียดสินค้าเฉพาะ โปรดติดต่อเรา
เรียนรู้เพิ่มเติม: มุมการพ่นหัวพ่นและการกระจาย

ดีไซน์ถอดเร็ว พร้อมระบบล็อกแน่นหนา ป้องกันการรั่วไหลของน้ำ

การออกแบบแบบปลดเร็วสองชิ้นมีจุดล็อคสามจุดระหว่างหัวพ่นและฐาน ทำให้สามารถประกอบและถอดได้โดยไม่ต้องใช้เครื่องมือ การติดตั้งที่แม่นยำ และการบำรุงรักษาที่สะดวก

วัสดุปลายหัวพ่น: PVDF
วัสดุของ O-ring: EPDM, Viton, FEPM
มีตัวเลือกตัวถังสี่ประเภท

มีตัวเลือกหัวฉีดให้เลือก 4 ประเภท ตอบโจทย์ทุกความต้องการ!

ซีรีส์ QF มีตัวถัง 4 ประเภท โดยตัวถังเกลียว QF เป็นที่นิยมมากที่สุด เนื่องจากความเข้ากันได้กับอุปกรณ์มาตรฐานและระบบท่อที่หลากหลาย พร้อมกับตัวถังเชื่อม 3 ประเภท

QFSA ตัวถังเชื่อม วัสดุ: UPVC
QF ตัวถังเกลียว
วัสดุ: PVDF, PP, UPVC
ขนาดเกลียว: 1/4", 1/8", 3/8"
QFWG ตัวถังเชื่อมตำแหน่ง วัสดุ: UPVC
QFWG ตัวถังเชื่อม วัสดุ: UPVC

มีตัวเลือกหัวฉีดให้เลือก 4 ประเภท ตอบโจทย์ทุกความต้องการ!

เกี่ยวกับค่าความเผื่อทางวิศวกรรม

ค่าความเผื่อของอัตราการไหล

 ค่าความเผื่อของอัตราการไหลอยู่ในช่วง ±5% ของอัตราการไหลมาตรฐาน

ค่าความเผื่อของมุมสเปรย์

 ค่าความเผื่อของมุมสเปรย์อยู่ในช่วง ±5% ของมุมมาตรฐาน

การรับประกันวัสดุ

โลหะ

เราใช้ โลหะคุณภาพสูง ผ่านกระบวนการ ตีขึ้นรูปและกลึงละเอียด เพื่อผลิต หัวฉีดที่แข็งแรงและทนทาน

พลาสติก

เราขอ รับประกันว่าจะไม่ใช้วัสดุรีไซเคิล ในกระบวนการผลิต

คุณภาพสูง

วัสดุทั้งหมดที่ใช้ในการผลิต มาจากผู้ผลิตชั้นนำระดับโลก เพื่อให้มั่นใจใน คุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

กรุณาทำการสั่งซื้อโดยอ้างอิงข้อมูลด้านล่างนี้

กรุณาเลือกหัวฉีดที่เหมาะสมกับความต้องการของคุณตามคำแนะนำการเลือกดังต่อไปนี้:
- เลือกขนาดเส้นผ่านศูนย์กลางของหัวฉีด (ขนาดเกลียว) และสเปคที่ตรงกับความต้องการของคุณ
- เลือกอัตราการไหลของการฉีดสำหรับแต่ละหัวฉีด โปรดดูข้อมูลในแผนภูมิด้านล่าง
- เลือกมุมการฉีดสำหรับแต่ละหัวฉีด โปรดดูข้อมูลในแผนภูมิด้านล่าง
- เลือกวัสดุของหัวฉีด สภาพแวดล้อมในการใช้งานที่แตกต่างกันต้องการวัสดุที่แตกต่างกัน โปรดเลือกวัสดุที่เหมาะสมตามสภาพแวดล้อมการใช้งานของคุณ

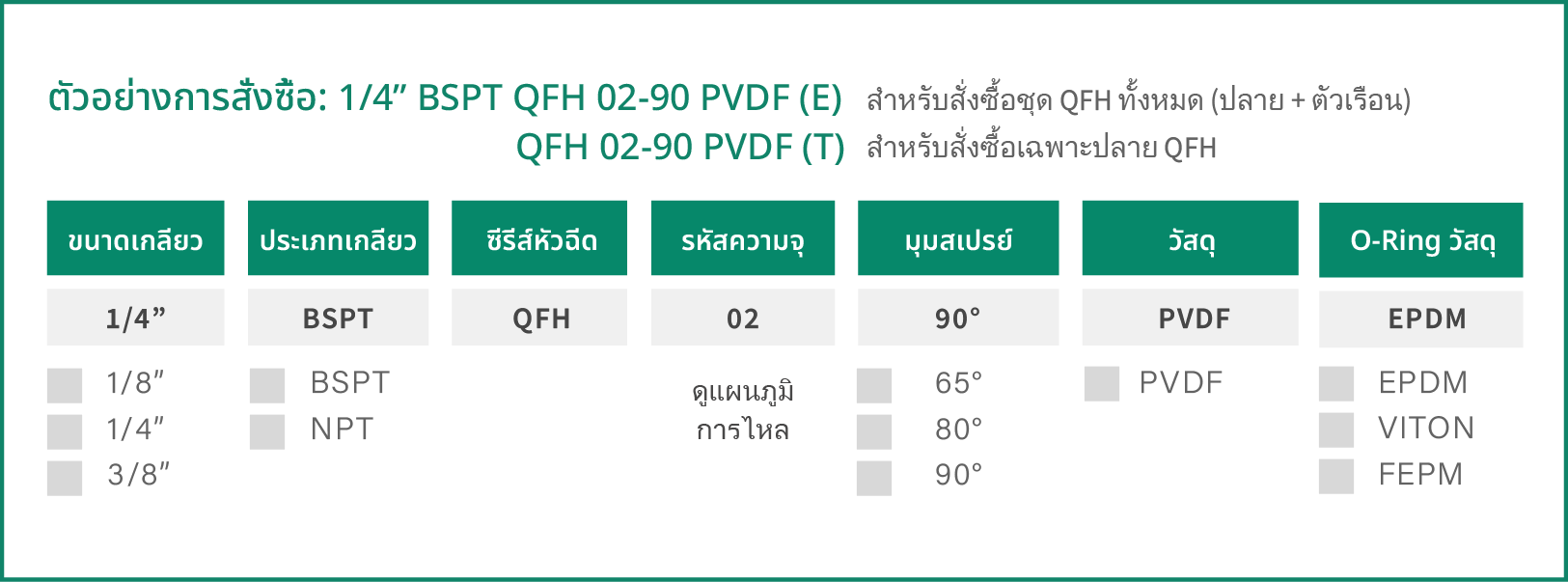

ตัวอย่างสเปค: 1/4” BSPT QFH 02-90° PVDF (E). ตัวเลขแต่ละตัวแสดงถึงตัวเลือกและความหมายดังต่อไปนี้

เลือก
หน่วย

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.5 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	5.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²
65°	02	0.32	0.45	0.55	0.64	0.78	0.90	1.01	1.11	1.28
65°	2.5	0.40	0.56	0.69	0.80	0.98	1.13	1.26	1.38	1.60
65°	03	0.48	0.68	0.83	0.96	1.17	1.35	1.51	1.66	1.92
65°	04	0.64	0.90	1.11	1.28	1.56	1.81	2.02	2.21	2.55
65°	05	0.80	1.13	1.38	1.60	1.96	2.26	2.52	2.76	3.19
65°	06	0.96	1.35	1.66	1.92	2.35	2.71	3.03	3.32	3.83
65°	07	1.12	1.58	1.94	2.23	2.74	3.16	3.53	3.87	4.47
65°	7.5	1.20	1.69	2.07	2.39	2.93	3.39	3.79	4.15	4.79
65°	08	1.28	1.81	2.21	2.55	3.13	3.61	4.04	4.42	5.11
65°	09	1.44	2.03	2.49	2.87	3.52	4.06	4.54	4.98	5.75
65°	10	1.60	2.26	2.76	3.19	3.91	4.51	5.05	5.53	6.39
65°	12.5	2.00	2.82	3.46	3.99	4.89	5.64	6.31	6.91	7.98
65°	15	2.39	3.39	4.15	4.79	5.87	6.77	7.57	8.29	9.58
65°	20	3.19	4.51	5.53	6.39	7.82	9.03	10.10	11.06	12.77
65°	25	3.99	5.64	6.91	7.98	9.78	11.29	12.62	13.82	15.96
65°	30	4.79	6.77	8.29	9.58	11.73	13.54	15.14	16.59	19.16
80°	02	0.32	0.45	0.55	0.64	0.78	0.90	1.01	1.11	1.28
80°	2.5	0.40	0.56	0.69	0.80	0.98	1.13	1.26	1.38	1.60
80°	03	0.48	0.68	0.83	0.96	1.17	1.35	1.51	1.66	1.92
80°	04	0.64	0.90	1.11	1.28	1.56	1.81	2.02	2.21	2.55
80°	05	0.80	1.13	1.38	1.60	1.96	2.26	2.52	2.76	3.19
80°	06	0.96	1.35	1.66	1.92	2.35	2.71	3.03	3.32	3.83
80°	07	1.12	1.58	1.94	2.23	2.74	3.16	3.53	3.87	4.47
80°	7.5	1.20	1.69	2.07	2.39	2.93	3.39	3.79	4.15	4.79
80°	08	1.28	1.81	2.21	2.55	3.13	3.61	4.04	4.42	5.11
80°	09	1.44	2.03	2.49	2.87	3.52	4.06	4.54	4.98	5.75
80°	10	1.60	2.26	2.76	3.19	3.91	4.51	5.05	5.53	6.39
80°	12.5	2.00	2.82	3.46	3.99	4.89	5.64	6.31	6.91	7.98
80°	15	2.39	3.39	4.15	4.79	5.87	6.77	7.57	8.29	9.58
80°	20	3.19	4.51	5.53	6.39	7.82	9.03	10.10	11.06	12.77
80°	25	3.99	5.64	6.91	7.98	9.78	11.29	12.62	13.82	15.96
80°	30	4.79	6.77	8.29	9.58	11.73	13.54	15.14	16.59	19.16
90°	02	0.32	0.45	0.55	0.64	0.78	0.90	1.01	1.11	1.28
90°	2.5	0.40	0.56	0.69	0.80	0.98	1.13	1.26	1.38	1.60
90°	03	0.48	0.68	0.83	0.96	1.17	1.35	1.51	1.66	1.92
90°	04	0.64	0.90	1.11	1.28	1.56	1.81	2.02	2.21	2.55
90°	05	0.80	1.13	1.38	1.60	1.96	2.26	2.52	2.76	3.19
90°	06	0.96	1.35	1.66	1.92	2.35	2.71	3.03	3.32	3.83
90°	07	1.12	1.58	1.94	2.23	2.74	3.16	3.53	3.87	4.47
90°	7.5	1.20	1.69	2.07	2.39	2.93	3.39	3.79	4.15	4.79
90°	08	1.28	1.81	2.21	2.55	3.13	3.61	4.04	4.42	5.11
90°	09	1.44	2.03	2.49	2.87	3.52	4.06	4.54	4.98	5.75
90°	10	1.60	2.26	2.76	3.19	3.91	4.51	5.05	5.53	6.39
90°	12.5	2.00	2.82	3.46	3.99	4.89	5.64	6.31	6.91	7.98
90°	15	2.39	3.39	4.15	4.79	5.87	6.77	7.57	8.29	9.58
90°	20	3.19	4.51	5.53	6.39	7.82	9.03	10.10	11.06	12.77
90°	25	3.99	5.64	6.91	7.98	9.78	11.29	12.62	13.82	15.96
90°	30	4.79	6.77	8.29	9.58	11.73	13.54	15.14	16.59	19.16

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.8 MPa
65°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
65°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
65°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
65°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
65°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
65°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
65°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
65°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
65°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
65°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
65°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
65°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
65°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
65°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
65°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
65°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34
80°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
80°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
80°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
80°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
80°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
80°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
80°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
80°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
80°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
80°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
80°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
80°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
80°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
80°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
80°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
80°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34
90°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
90°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
90°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
90°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
90°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
90°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
90°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
90°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
90°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
90°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
90°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
90°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
90°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
90°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
90°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
90°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.5 bar	1.0 bar	1.5 bar	2.0 bar	3.0 bar	4.0 bar	5.0 bar	6.0 bar	8.0 bar
65°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
65°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
65°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
65°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
65°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
65°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
65°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
65°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
65°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
65°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
65°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
65°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
65°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
65°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
65°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
65°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34
80°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
80°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
80°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
80°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
80°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
80°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
80°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
80°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
80°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
80°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
80°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
80°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
80°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
80°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
80°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
80°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34
90°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
90°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
90°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
90°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
90°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
90°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
90°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
90°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
90°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
90°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
90°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
90°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
90°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
90°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
90°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
90°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	7 psi	10 psi	20 psi	28 psi	40 psi	60 psi	80 psi	100 psi	110 psi
65°	02	0.08	0.10	0.14	0.17	0.20	0.24	0.28	0.32	0.33
65°	2.5	0.10	0.13	0.18	0.21	0.25	0.31	0.35	0.40	0.41
65°	03	0.13	0.15	0.21	0.25	0.30	0.37	0.42	0.47	0.50
65°	04	0.17	0.20	0.28	0.33	0.40	0.49	0.56	0.63	0.66
65°	05	0.21	0.25	0.35	0.42	0.50	0.61	0.71	0.79	0.83
65°	06	0.25	0.30	0.42	0.50	0.60	0.73	0.85	0.95	1.00
65°	07	0.29	0.35	0.50	0.59	0.70	0.86	0.99	1.11	1.16
65°	7.5	0.31	0.38	0.53	0.63	0.75	0.92	1.06	1.19	1.24
65°	08	0.33	0.40	0.57	0.67	0.80	0.98	1.13	1.27	1.33
65°	09	0.38	0.45	0.64	0.75	0.90	1.10	1.27	1.42	1.49
65°	10	0.42	0.50	0.71	0.84	1.00	1.22	1.41	1.58	1.66
65°	12.5	0.52	0.63	0.88	1.05	1.25	1.53	1.77	1.98	2.07
65°	15	0.63	0.75	1.06	1.26	1.50	1.84	2.12	2.37	2.49
65°	20	0.84	1.00	1.41	1.67	2.00	2.45	2.83	3.16	3.32
65°	25	1.05	1.25	1.77	2.09	2.50	3.06	3.54	3.95	4.15
65°	30	1.26	1.50	2.12	2.51	3.00	3.67	4.24	4.74	4.98
80°	02	0.08	0.10	0.14	0.17	0.20	0.24	0.28	0.32	0.33
80°	2.5	0.10	0.13	0.18	0.21	0.25	0.31	0.35	0.40	0.41
80°	03	0.13	0.15	0.21	0.25	0.30	0.37	0.42	0.47	0.50
80°	04	0.17	0.20	0.28	0.33	0.40	0.49	0.56	0.63	0.66
80°	05	0.21	0.25	0.35	0.42	0.50	0.61	0.71	0.79	0.83
80°	06	0.25	0.30	0.42	0.50	0.60	0.73	0.85	0.95	1.00
80°	07	0.29	0.35	0.50	0.59	0.70	0.86	0.99	1.11	1.16
80°	7.5	0.31	0.38	0.53	0.63	0.75	0.92	1.06	1.19	1.24
80°	08	0.33	0.40	0.57	0.67	0.80	0.98	1.13	1.27	1.33
80°	09	0.38	0.45	0.64	0.75	0.90	1.10	1.27	1.42	1.49
80°	10	0.42	0.50	0.71	0.84	1.00	1.22	1.41	1.58	1.66
80°	12.5	0.52	0.63	0.88	1.05	1.25	1.53	1.77	1.98	2.07
80°	15	0.63	0.75	1.06	1.26	1.50	1.84	2.12	2.37	2.49
80°	20	0.84	1.00	1.41	1.67	2.00	2.45	2.83	3.16	3.32
80°	25	1.05	1.25	1.77	2.09	2.50	3.06	3.54	3.95	4.15
80°	30	1.26	1.50	2.12	2.51	3.00	3.67	4.24	4.74	4.98
90°	02	0.08	0.10	0.14	0.17	0.20	0.24	0.28	0.32	0.33
90°	2.5	0.10	0.13	0.18	0.21	0.25	0.31	0.35	0.40	0.41
90°	03	0.13	0.15	0.21	0.25	0.30	0.37	0.42	0.47	0.50
90°	04	0.17	0.20	0.28	0.33	0.40	0.49	0.56	0.63	0.66
90°	05	0.21	0.25	0.35	0.42	0.50	0.61	0.71	0.79	0.83
90°	06	0.25	0.30	0.42	0.50	0.60	0.73	0.85	0.95	1.00
90°	07	0.29	0.35	0.50	0.59	0.70	0.86	0.99	1.11	1.16
90°	7.5	0.31	0.38	0.53	0.63	0.75	0.92	1.06	1.19	1.24
90°	08	0.33	0.40	0.57	0.67	0.80	0.98	1.13	1.27	1.33
90°	09	0.38	0.45	0.64	0.75	0.90	1.10	1.27	1.42	1.49
90°	10	0.42	0.50	0.71	0.84	1.00	1.22	1.41	1.58	1.66
90°	12.5	0.52	0.63	0.88	1.05	1.25	1.53	1.77	1.98	2.07
90°	15	0.63	0.75	1.06	1.26	1.50	1.84	2.12	2.37	2.49
90°	20	0.84	1.00	1.41	1.67	2.00	2.45	2.83	3.16	3.32
90°	25	1.05	1.25	1.77	2.09	2.50	3.06	3.54	3.95	4.15
90°	30	1.26	1.50	2.12	2.51	3.00	3.67	4.24	4.74	4.98

* ความดันมาตรฐาน: คอลัมน์ในสีแดง
* ผลิตภัณฑ์นี้สำหรับมุมการฉีด 0°, 15°, 25°, 40°, 50°, 100° และ 110° สามารถสั่งผลิตได้
* สำหรับการแสดงผลบนมือถือ จะมีแค่ 3 คอลัมน์กับ 3 ประเภทของความดันที่จะแสดง หากต้องการข้อมูลความดันเพิ่มเติม กรุณาดูในแผนภูมิบน PC หรือ laptop
* เนื่องจากมีสเปคผลิตภัณฑ์จำนวนมาก เราจะให้ผลิตภัณฑ์ตามรายการผลิตภัณฑ์ปัจจุบันจากโรงงานของเรา หากคุณต้องการยืนยันว่าเป็นสเปคที่ยังมีการผลิตอยู่หรือไม่ กรุณาติดต่อเรา

การใช้งาน

แผงวงจรพิมพ์ (PCB)

เครื่องวัดการไหลในกระบวนการชุบไฟฟ้าและการกัด PCB ใช้ตรวจสอบการไหลของสารเคมีและของเหลวทำความสะอาด หัวฉีดควบคุมการเคลือบและการล้างสารเคมี

QFH ขนาด

เกลียว (BSPT)	ขนาด (mm)			น้ำหนัก (g)
เกลียว (BSPT)	A	B	C	น้ำหนัก (g)
1/8"	32	27.5	39	17.2
1/4"	32	27.5	42.6	17.2
3/8"	32	27.5	42.6	19.3

QFSA Body ขนาด

ขนาด(mm)				น้ำหนัก (g)
A	B	C	D	น้ำหนัก (g)
26.5	10.1	12.0	31.4	8.6

QFWG Bodyขนาด

ขนาด (mm)				น้ำหนัก (g)
A	B	C	D	น้ำหนัก (g)
25.6	16.5	20.4	38.3	12.0

การติดตั้ง

สำหรับหัวฉีดที่มี QF Body (เกลียว)

ขั้นตอนที่ 1

เจาะเกลียวตัวเมีย บนท่อให้ตรงกับขนาดของหัวฉีด

ขั้นตอนที่ 2

นำ เกลียวของตัวหัวฉีด สอดเข้ากับ เกลียวตัวเมีย บนท่อ แล้ว หมุนหัวฉีดตามเข็มนาฬิกา เพื่อขันให้แน่น

ขั้นตอนที่ 3

นำ ปลายหัวฉีด QFH จัดให้ตรงกับ ตัวหัวฉีด

ขั้นตอนที่ 4

ใส่ ปลายหัวฉีด QFH เข้าไปใน ตัวหัวฉีด

ขั้นตอนที่ 5

หมุนขันปลายหัวฉีดและตัวหัวฉีดตามเข็มนาฬิกา ให้แน่น หากหัวฉีดที่ติดตั้งใกล้กันมีการ ทับซ้อนกัน ให้ ตั้งหัวฉีดแต่ละหัวห่างกันอย่างน้อย 5° เพื่อป้องกันปัญหาด้านประสิทธิภาพการพ่น

ขั้นตอนที่ 6

การติดตั้งเสร็จสิ้น

สำหรับหัวฉีดที่มี QFSA Body (เชื่อมต่อด้วยการเชื่อม)

ขั้นตอนที่ 1

เจาะรูบนท่อ ให้ตรงกับขนาดของหัวฉีด และ จัดตำแหน่งฐานหัวฉีด QFSA ให้ตรงกับรูที่เจาะไว้

ขั้นตอนที่ 2

ใช้ เครื่องเชื่อม เพื่อติดตั้ง ฐานหัวฉีด QFSA กับรูบนท่อ

ขั้นตอนที่ 3

นำ ปลายหัวฉีด QFH จัดให้ตรงกับ ตัวฐานหัวฉีด

ขั้นตอนที่ 4

ใส่ ปลายหัวฉีด QFH เข้าไปใน ตัวฐานหัวฉีด QFSA

ขั้นตอนที่ 5

หมุนขันปลายหัวฉีดและตัวฐานหัวฉีดตามเข็มนาฬิกา ให้แน่น และตรวจสอบให้แน่ใจว่า หัวฉีดที่ติดตั้งแบบสลับกันมีมุมต่างกันอย่างน้อย 5° เพื่อรักษาประสิทธิภาพการพ่น

ขั้นตอนที่ 6

การติดตั้งเสร็จสิ้น

ไม่พบหัวฉีดที่คุณต้องการ?

ด้วย ประสบการณ์กว่า 30 ปี ในการพัฒนาและผลิตหัวฉีด รวมถึง ความรู้เชิงลึกจากการทำงานในสถานที่ของลูกค้า ให้เรา ช่วยคุณออกแบบและสร้างผลิตภัณฑ์ที่เหมาะสมกับความต้องการของคุณ

หัวฉีดปรับแต่งตามความต้องการของคุณ

LORRIC สามารถปรับแต่งหัวฉีดในด้าน "อัตราการไหล" "มุมการพ่น" และ "การกระจายของของไหล" เพื่อให้เหมาะสมกับการใช้งานของคุณโดยเฉพาะ เรายังรองรับสถานการณ์เฉพาะ เช่น การพ่นที่มีแรงกระแทกพิเศษ หรือ การพ่นละอองที่ละเอียดมาก หากต้องการข้อมูลเพิ่มเติมหรือความช่วยเหลือ สามารถติดต่อทีมงานของ LORRIC ได้ทุกเมื่อ

ความจุที่ปรับแต่งได้

ภายใต้ แรงดันคงที่ ปริมาณของ ของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีดในช่วงระยะเวลาหนึ่งสามารถปรับแต่งได้ตามความต้องการ

มุมสเปรย์ที่ปรับแต่งได้

หมายถึง มุมระหว่างช่องพ่น (Orifice) และ วงล้อมของของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีด ซึ่งสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะ

การกระจายที่ปรับแต่งได้

หมายถึง รูปแบบการกระจายตัวของอนุภาคบนพื้นผิว ที่เกิดจาก การพ่นของเหลวขึ้นบนพื้นผิว ซึ่งสามารถปรับแต่งเพื่อให้ได้ผลลัพธ์ที่ต้องการ

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

การทดสอบใน สภาพแวดล้อมที่รุนแรง จำเป็นต้องใช้ ข้อมูลที่แม่นยำ เพื่อช่วยในการ พัฒนาหัวฉีด อย่างมีประสิทธิภาพ

กระบวนการทำงานและข้อควรระวังในการปรับแต่งหัวฉีด

เรามีบริการ ปรับแต่งหัวฉีดตามขั้นตอนการปฏิบัติงานมาตรฐาน เพื่อให้ได้ ผลิตภัณฑ์ที่ตรงตามความต้องการของลูกค้า
โปรดทราบ
- มี ข้อกำหนดขั้นต่ำในการสั่งซื้อ
- มี ช่องทางการขายเฉพาะ ซึ่งต้องได้รับการ ตกลงร่วมกันทั้งสองฝ่าย
