QSWP Boquilla de Pulverización de Cono Hueco con Abrazadera

Boquilla de cono hueco monofluido de plástico NYLON, que proporciona una fuerza de impacto uniforme y un diámetro de paso de objetos extraños más grande, con finas gotas de pulverización. Diseño de dos piezas para facilitar el desmontaje y la limpieza. Comúnmente utilizada en aplicaciones como lavado de gases, supresión de polvo y enfriamiento.

Marca: LORRIC
Tipo de boquilla: Cono hueco
Tipo de fluido: Monofluido
Materiales: Boquilla - PP
Soporte de boquilla - PP reforzado con fibra de vidrio (FRPP)
Tamaño de abrazadera: 3/4", 1"

Catálogo



Boquillas de Cono Hueco

El líquido genera un vórtice dentro de la cavidad de la boquilla, formando una pulverización en cono hueco a través de la abertura curva. Ampliamente utilizadas en depuradores, enfriamiento, supresión de polvo y humidificación, estas boquillas cuentan con canales amplios que evitan obstrucciones y producen una pulverización fina atomizada.

Boquillas de Cono Hueco
Patrón de Pulverización de Boquilla de Cono Hueco

Patrón de Pulverización de Boquilla de Cono Hueco

Una boquilla monofluido, conocida como boquilla de cono hueco, produce un patrón de pulverización con forma de cono hueco. El patrón de cobertura, visto desde arriba, forma una figura circular hueca en la superficie objetivo.
Más información: Patrones de pulverización de boquillas

Distribución de Flujo Hueco

El efecto de distribución del flujo de la boquilla de cono hueco se caracteriza por tener el mayor volumen de pulverización en los bordes del área de pulverización circular, mientras que la parte central tiene un volumen relativamente menor. Esto crea una distribución en forma de anillo hueco o de rosquilla, con una vista en sección transversal que parece cóncava en el centro.
Más información: Distribución del flujo de boquillas

Distribución de Flujo Hueco
Diseño multipieza

Diseño multipieza

La boquilla cuenta con una estructura de dos piezas, permitiendo su desmontaje para facilitar el mantenimiento, la limpieza y el reemplazo. La boquilla y la base se fijan mediante una abrazadera, permitiendo una instalación sin necesidad de herramientas.

Opciones de Material

Opciones de Material
Rendimiento antiobstrucción con diseño en ángulo recto

Rendimiento antiobstrucción con diseño en ángulo recto

La dirección de pulverización es de 90 grados con respecto a la dirección de instalación. Asegúrese de que el entorno de instalación cumpla con los requisitos. (La base es compartida con las boquillas QSH y QSF. Si la dirección de pulverización es limitada, la boquilla QSH puede utilizarse con el cabezal de boquilla QSF).



Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Por favor, realice su pedido según la siguiente información.

  • Seleccione la boquilla que mejor se adapte a sus necesidades según las pautas de selección proporcionadas a continuación.
    • Para elegir el caudal de pulverización de cada boquilla, consulte la tabla a continuación.
    • Para seleccionar el ángulo de pulverización de cada boquilla, consulte la tabla a continuación.
    • Elija el material de la boquilla. Diferentes entornos de aplicación requieren materiales distintos. Seleccione el material de boquilla adecuado según su entorno de uso.

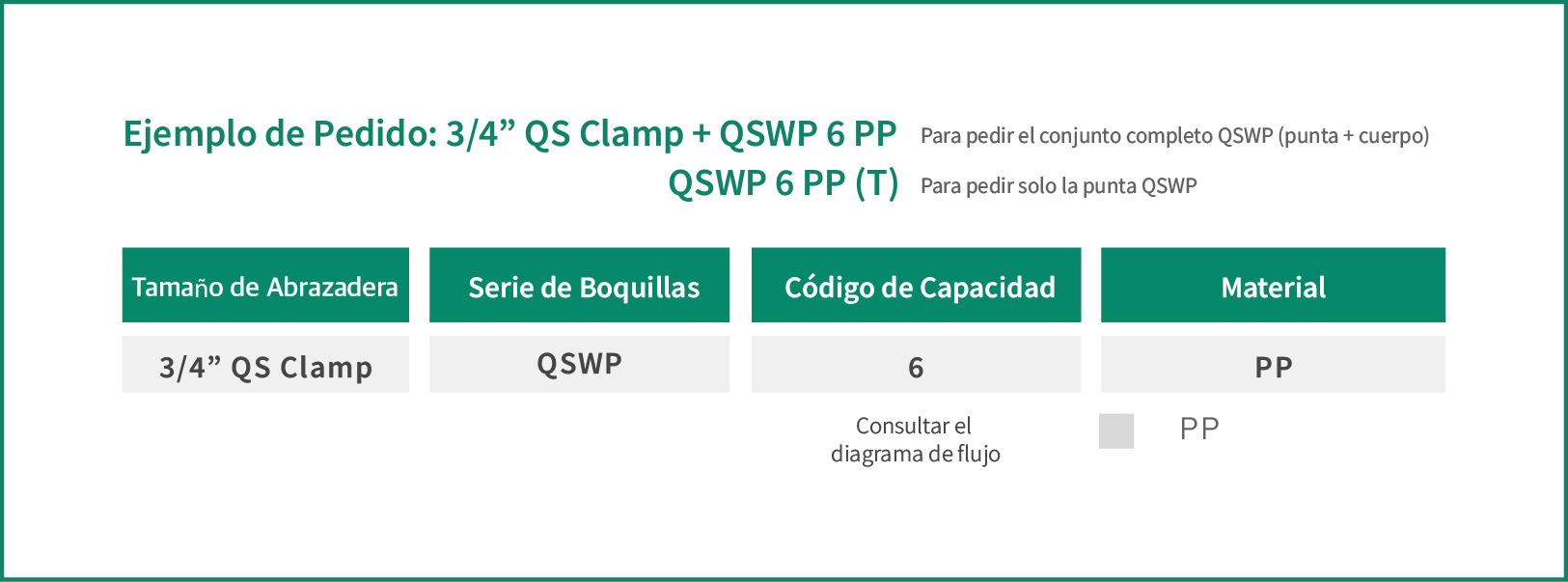

  • Ejemplo de especificación: 3/4” BSPT QSWP 6 PP. Cada número corresponde a las siguientes opciones y significados.


Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Clamp Size Capacity at Pressure Capacity at Pressure
3/4" 1" 0.5
kgf/cm²
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
2.5
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
90° 6 v
v
1.00 1.18 1.41 1.73 2.00 2.24 2.45 2.83 3.46
Spray Angle Capacity Code Clamp Size Capacity at Pressure Capacity at Pressure
3/4" 1" 0.05
MPa
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.25
MPa
0.3
MPa
0.4
MPa
0.6
MPa
90° 6 v v
1.01 1.19 1.43 1.75 2.02 2.26 2.47 2.86 3.50
Spray Angle Capacity Code Clamp Size Capacity at Pressure Capacity at Pressure
3/4" 1" 0.5
bar
0.7
bar
1
 bar
1.5
 bar
2
 bar
2.5
 bar
3
 bar
4
 bar
6
 bar
90° 6 v v
1.01 1.19 1.43 1.75 2.02 2.26 2.47 2.86 3.50
Spray Angle Capacity Code Clamp Size Capacity at Pressure Capacity at Pressure
3/4" 1" 7
psi
10
psi
15
psi
20
psi
28
psi
40
psi
50
psi
70
psi
90
psi
90° 6 v v
0.26 0.31 0.38 0.44 0.52 0.63 0.70 0.83 0.94
  • * Standard Pressure: Column in red.
  • * This product for spray angle 90° and 120° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.


Aplicaciones

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales

Size

Drilling hole size Size(mm) Weight(g)
A B C D
3/4" 23.5 27.3  14 60.3 27
1" 28.3 33.2 22 62

Instalación

Instalación sencilla en 5 pasos.

Paso 1
Paso 1

Alinee el orificio de instalación de la abrazadera con el orificio de instalación de la tubería.

Paso 2
Paso 2

Fije la abrazadera a la tubería.



Paso 3
Paso 3

Apriete el tornillo a mano y luego ajuste nuevamente con un destornillador eléctrico.

Paso 4
Paso 4

Coloque la boquilla y la tuerca de unión en la abrazadera de la tubería.

Paso 5
Paso 5

Alinee la parte inferior de la boquilla con la abrazadera de la tubería.

Finalizado
Finalizado

Apriete la boquilla en sentido horario.

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable
Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable
Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable
Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.

Proceso de personalización y aspectos a considerar

  • Ofrecemos servicios de personalización siguiendo procedimientos operativos estandarizados.
  • Importante:
    • Se requiere un pedido mínimo
    • Los canales de venta exclusivos deben ser acordados mutuamente
Proceso de personalización y aspectos a considerar
