QSWP 空心圓錐管夾式噴嘴

Name: QSWP 空心圓錐管夾式噴嘴
Brand: LORRIC
Price: Please inquire

台灣製塑膠空心圓錐噴嘴, 管夾式易調整,易安裝,具均勻衝擊力與較大的異物通過徑, 噴霧粒徑小，常見冷卻水塔與廢氣處理等應用

檔案下載

立即詢價

空心圓錐噴嘴

液體在噴嘴內部空腔結構中形成漩渦，透過噴嘴開口的曲面設計，形成空心圓錐狀的噴灑形狀。空心圓錐噴嘴常用於洗滌塔、冷卻、除塵、加濕等領域。具有通道徑較大，不易阻塞的優點，並可噴灑細微的霧化效果。

單流體噴嘴，噴灑型狀如內部為空心的圓錐體，業界稱之為空心圓錐噴嘴，覆蓋形狀 (上方往下看噴灑至標的物後行成的形狀) 為空心狀的圓形。
了解更多：噴嘴噴霧形狀

空心圓錐噴嘴流場分佈呈現兩端較強中間較弱的雙峰形(山谷形)流場分佈。
了解更多：噴嘴流場分佈

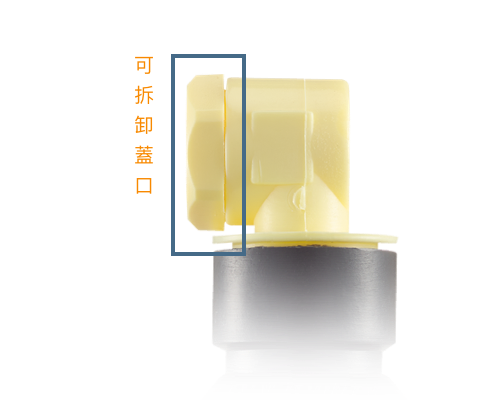

多件式設計，噴嘴部分採兩件式結構，噴嘴部分可拆卸，便於保養清潔與替換

噴霧方向與安裝方向呈90度，請確認安裝環境符合要求（底座與QSH及QSF噴嘴共用，若噴霧方向有侷限，可選擇QSH與QSF噴嘴頭搭配）。

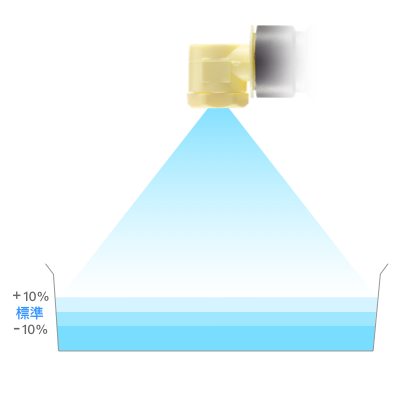

流量公差為標準流量正負10%

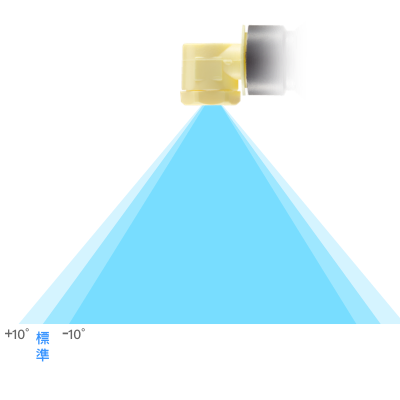

角度公差為標準角度的正負10度

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
- 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

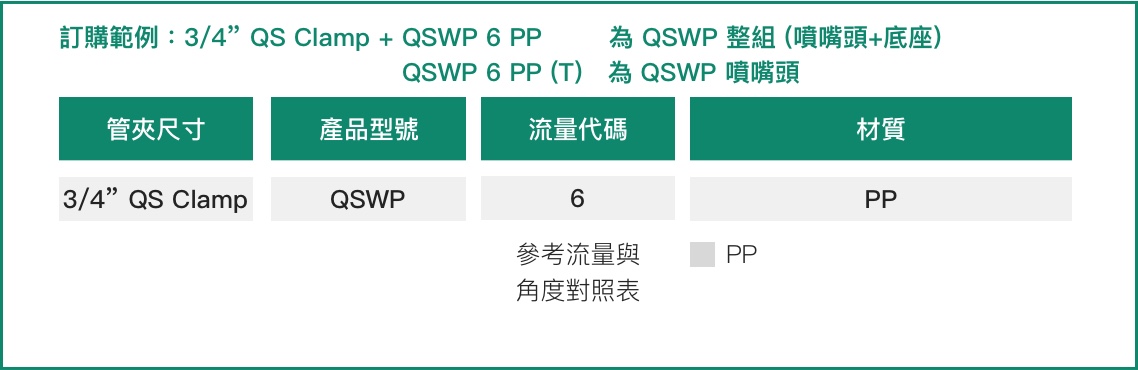

訂購範例：3/4” QS Clamp + QSWP 6 PP 為 QSWP 整組 (噴嘴頭+底座)/ QSWP 6 PP (T) 為 QSWP 噴嘴頭，以下為各數字所對應的選項與意涵。

選擇
單位

噴角	流量代碼	管夾尺寸		壓力對應流量									壓力對應流量
噴角	流量代碼	3/4"	1"	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²
90°	6	v	v	1.00	1.18	1.41	1.73	2.00	2.24	2.45	2.83	3.46

噴角	流量代碼	管夾尺寸		壓力對應流量									壓力對應流量
噴角	流量代碼	3/4"	1"	0.05 MPa	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.4 MPa	0.6 MPa
90°	6	v	v	1.01	1.19	1.43	1.75	2.02	2.26	2.47	2.86	3.50

噴角	流量代碼	管夾尺寸		壓力對應流量									壓力對應流量
噴角	流量代碼	3/4"	1"	0.5 bar	0.7 bar	1 bar	1.5 bar	2 bar	2.5 bar	3 bar	4 bar	6 bar
90°	6	v	v	1.01	1.19	1.43	1.75	2.02	2.26	2.47	2.86	3.50

噴角	流量代碼	管夾尺寸		壓力對應流量									壓力對應流量
噴角	流量代碼	3/4"	1"	7 psi	10 psi	15 psi	20 psi	28 psi	40 psi	50 psi	70 psi	90 psi
90°	6	v	v	0.26	0.31	0.38	0.44	0.52	0.63	0.70	0.83	0.94

- 標準壓力：紅字標明。
- 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
- 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
- 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。
