QSWP Nozzle Spray Hollow Cone Clamp

Nozzle hollow cone single-fluid berbahan plastik yang memberikan kekuatan semprotan yang merata dan diameter saluran untuk benda asing yang lebih besar sehingga mencegah penyumbatan, serta menghasilkan tetesan semprot yang halus. Desain dua bagian memudahkan pembongkaran dan pembersihan. Umumnya digunakan untuk aplikasi seperti pencucian gas, penanggulangan debu, dan pendinginan.

Brand: LORRIC
Tipe Nozzle: Hollow Cone
Tipe Fluida: Single-fluid
Material: Nozzle - PP
Penyangga Nozzle - Glass Fiber Reinforced PP (FRPP)
Ukuran Clamp: 3/4", 1"

Katalog



Nozzle Hollow Cone

Cairan membentuk pusaran di dalam rongga nozzle, menciptakan semprotan hollow cone (kerucut berongga) melalui pembukaan melengkung. Nozzle hollow cone umumnya digunakan dalam scrubber, pendinginan, penanggulangan debu, dan penghumidifikasi. Dengan saluran besar yang mencegah sumbatan, nozzle ini menghasilkan semprotan yang teratomisasi dengan halus.

Nozzle Hollow Cone
Pola Semprotan Nozzle Hollow Cone

Pola Semprotan Nozzle Hollow Cone

Nozzle hollow cone menghasilkan pola semprotan berbentuk kerucut berongga. Pola cakupannya, ketika dilihat dari atas, membentuk bentuk lingkaran berongga pada permukaan target.
Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk donat

Distribusi aliran dari nozzle hollow cone menampilkan pola berbentuk donat, dengan aliran yang lebih kuat di tepi dan aliran yang lebih lemah di tengah.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Distribusi aliran berbentuk donat
Desain Multi-Bagian

Desain Multi-Bagian

Bagian nozzle mengadopsi struktur dua bagian. Nozzle dapat dibongkar untuk memudahkan perawatan, pembersihan, dan penggantian. Bagian nozzle dan bagian dasar dikunci menggunakan penjepit, sehingga pemasangan dapat dilakukan dengan tangan tanpa memerlukan alat.



Pilihan Material

Pilihan Material
 Desain Sudut 90° untuk Penyemprotan Bebas Sumbatan

Desain Sudut 90° untuk Penyemprotan Bebas Sumbatan

Arah semprotan adalah 90 derajat terhadap arah pemasangan. Pastikan lingkungan instalasi memenuhi persyaratan (Bagian dasar digunakan bersama dengan nozzle QSH dan QSF. Jika arah semprotan terbatas, QSH dapat digunakan dengan kepala nozzle QSF).




Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 10% dari laju aliran standar.

Toleransi Sudut

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 10% dari sudut standar.

Jaminan Material

Logam
Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik
Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi
Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

  • Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
    • Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
    • Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
    • Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
    • Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

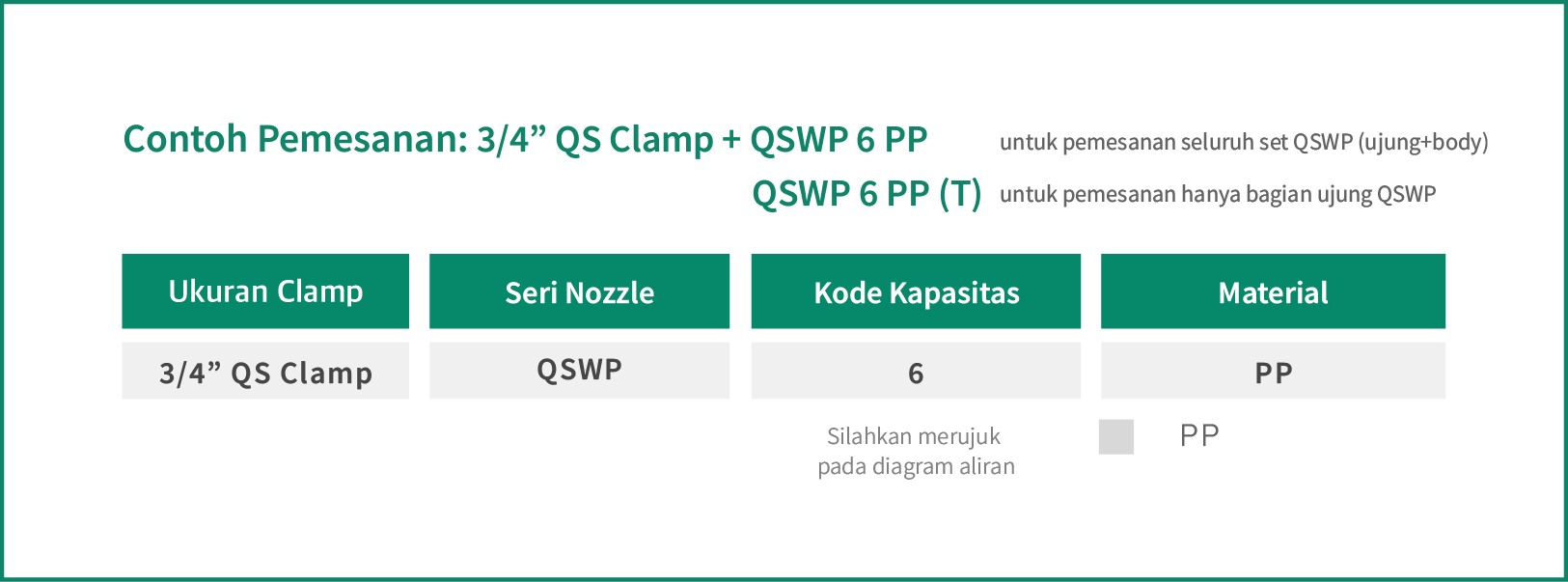

  • Contoh Spesifikasi: 3/4” BSPT QSWP 6 PP. Setiap angka merujuk pada pilihan dan arti berikut:


Pilih unit
  • *
  • *
  • *
  • *
Sudut Semprotan Kode Kapasitas  Ukuran Clamp Kapasitas pada Tekanan
Capacity at Pressure
3/4" 1" 0.5
kgf/cm²
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
2.5
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
90° 6 v
v
1.00 1.18 1.41 1.73 2.00 2.24 2.45 2.83 3.46
Sudut Semprotan Kode Kapasitas Ukuran Clamp Kapasitas pada Tekanan Capacity at Pressure
3/4" 1" 0.05
MPa
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.25
MPa
0.3
MPa
0.4
MPa
0.6
MPa
90° 6 v v
1.01 1.19 1.43 1.75 2.02 2.26 2.47 2.86 3.50
Sudut Semprotan Kode Kapasitas Ukuran Clamp Kapasitas pada Tekanan Capacity at Pressure
3/4" 1" 0.5
bar
0.7
bar
1
 bar
1.5
 bar
2
 bar
2.5
 bar
3
 bar
4
 bar
6
 bar
90° 6 v v
1.01 1.19 1.43 1.75 2.02 2.26 2.47 2.86 3.50
Sudut Semprotan Kode Kapasitas Clamp Size Kapasitas pada Tekanan Capacity at Pressure
3/4" 1" 7
psi
10
psi
15
psi
20
psi
28
psi
40
psi
50
psi
70
psi
90
psi
90° 6 v v
0.26 0.31 0.38 0.44 0.52 0.63 0.70 0.83 0.94
* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.


Aplikasi

Pengolahan air limbah

Pengolahan air limbah

Flowmeter memantau aliran air, meningkatkan efisiensi pengolahan, sementara nozzle menyemprotkan bahan kimia pada air limbah untuk memenuhi regulasi standar lingkungan.

  • Pembersihan: Pembersihan gas, dll.
  • Pendinginan: Proses pendinginan gas, cairan, AC, mesin, logam, cetakan plastik, dll.
  • Dispersi: Pembasahan, aerasi, tirai air (pencegahan kebakaran, pencegahan debu, pencegahan bau, dll.).

Ukuran

Ukuran lubang Ukuran mm) Berat (g)
A B C D
3/4" 23.5 27.3  14 60.3 27
1" 28.3 33.2 22 62

Pemasangan

Pemasangan mudah dengan 5 langkah sederhana!

Langkah 1
Langkah 1

Arahkan lubang pemasangan clamp ke lubang pemasangan pipa.

Langkah 2
Langkah 2

Kencangkan dengan clamp pipa.

Langkah 3
Langkah 3

Kencangkan sekrup dengan tangan, lalu kencangkan lagi dengan obeng.

Langkah 4
Langkah 4

Pasangkan nozzle dan union nut pada pipe clamp.

Langkah 5
Langkah 5

Arahkan bagian bawah nozzle ke clamp pipa.

Pemasangan Selesai
Pemasangan Selesai

Kencangkan nozzle searah jarum jam

Tidak Menemukan Nozzle yang Anda Butuhkan?

Tidak Menemukan Nozzle yang Anda Butuhkan?

Dengan pengalaman lebih dari 30 tahun dalam pengembangan dan produksi nozzle, serta pengetahuan mendalam tentang kebutuhan pelanggan di lapangan, kami siap membantu Anda menciptakan produk yang ideal sesuai kebutuhan Anda!

Nozzle yang Disesuaikan untuk Kebutuhan Anda

LORRIC dapat menyesuaikan "laju aliran," "sudut," dan "distribusi aliran" untuk memenuhi skenario penggunaan spesifik Anda. Kami juga menawarkan dukungan untuk situasi unik seperti kebutuhan kekuatan dampak khusus atau semprotan ultra-halus. Jangan ragu untuk menghubungi tim LORRIC untuk informasi dan bantuan lebih lanjut.

Kapasitas yang Dapat Dikostumisasi
Kapasitas yang Dapat Dikostumisasi

Di bawah tekanan tetap, volume cairan atau gas yang disemprotkan oleh nozzle dalam periode waktu tertentu.

Sudut Semprotan yang Dapat Dikostumisasi
Sudut Semprotan yang Dapat Dikostumisasi

Merupakan sudut yang terbentuk oleh lubang saluran dan aliran gas/cairan yang disemprotkan

Distribusi yang Dapat Disesuaikan
Distribusi yang Dapat Disesuaikan

Distribusi partikel pada permukaan yang dihasilkan dari cairan yang disemprotkan.

CFD Meningkatkan Hasil Kerja Kami

CFD Meningkatkan Hasil Kerja Kami

Pengujian di lingkungan ekstrem memerlukan data untuk membantu pengembangan nozzle.

Proses Kerja dan Hal-Hal yang Perlu Diperhatikan dalam Kustomisasi Nozzle

  • Kami menyediakan layanan kustom nozzle sesuai dengan prosedur operasi standar.
  • Harap diperhatikan:
    • Terdapat persyaratan minimum jumlah pemesanan.
    • Ada saluran penjualan eksklusif yang harus disepakati bersama.
Proses Kerja dan Hal-Hal yang Perlu Diperhatikan dalam Kustomisasi Nozzle
