MWT Boquilla de Pulverización de Cono Hueco de Acero Inoxidable

Boquilla de cono hueco monofluido de metal, que proporciona una fuerza de impacto uniforme y un diámetro de paso más grande para objetos extraños, con finas gotas de pulverización. Diseño de dos piezas para facilitar el desmontaje y la limpieza. Comúnmente utilizada en aplicaciones como lavado de gases, supresión de polvo y enfriamiento.

Marca: LORRIC
Tipo de boquilla: Cono hueco
Tipo de fluido: Monofluido
Materiales: SS303, SS316, Latón
Normas de rosca: BSPT, NPT
Tamaños de rosca: 1/4"

Catálogo



Boquillas de Cono Hueco

El líquido genera un vórtice dentro de la cavidad de la boquilla, formando una pulverización en cono hueco a través de la abertura curva. Ampliamente utilizadas en depuradores, enfriamiento, supresión de polvo y humidificación, estas boquillas cuentan con canales amplios que evitan obstrucciones y producen una pulverización fina atomizada.

Boquillas de Cono Hueco
Patrón de Pulverización de Boquilla de Cono Hueco

Patrón de Pulverización de Boquilla de Cono Hueco

Una boquilla monofluido, conocida como boquilla de cono hueco, produce un patrón de pulverización con forma de cono hueco. El patrón de cobertura, visto desde arriba, forma una figura circular hueca en la superficie objetivo.
Más información: Patrones de pulverización de boquillas

Distribución de Flujo Hueco

El efecto de distribución del flujo de la boquilla de cono hueco se caracteriza por tener el mayor volumen de pulverización en los bordes del área de pulverización circular, mientras que la parte central tiene un volumen relativamente menor. Esto crea una distribución en forma de anillo hueco o de rosquilla, con una vista en sección transversal que parece cóncava en el centro.
Más información: Distribución del flujo de boquillas

Distribución de Flujo Hueco
Diseño de Dos Piezas

Diseño de Dos Piezas

La boquilla de dos piezas permite una limpieza e instalación fáciles.

Opciones de Material

Opciones de Material
Dirección de Pulverización a 90 Grados

Dirección de Pulverización a 90 Grados

La dirección de pulverización es de 90 grados con respecto a la dirección de montaje. Verifique que el entorno de instalación cumpla con los requisitos.

Recommended working pressure: 2.0 kgf/cm²



Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±5% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±5% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Por favor, realice su pedido según la siguiente información.

  • Seleccione la boquilla que mejor se adapte a sus necesidades según las pautas de selección proporcionadas a continuación.
    • Para elegir el caudal de pulverización de cada boquilla, consulte la tabla a continuación.
    • Para seleccionar el ángulo de pulverización de cada boquilla, consulte la tabla a continuación.
    • Elija el material de la boquilla. Diferentes entornos de aplicación requieren materiales distintos. Seleccione el material de boquilla adecuado según su entorno de uso.

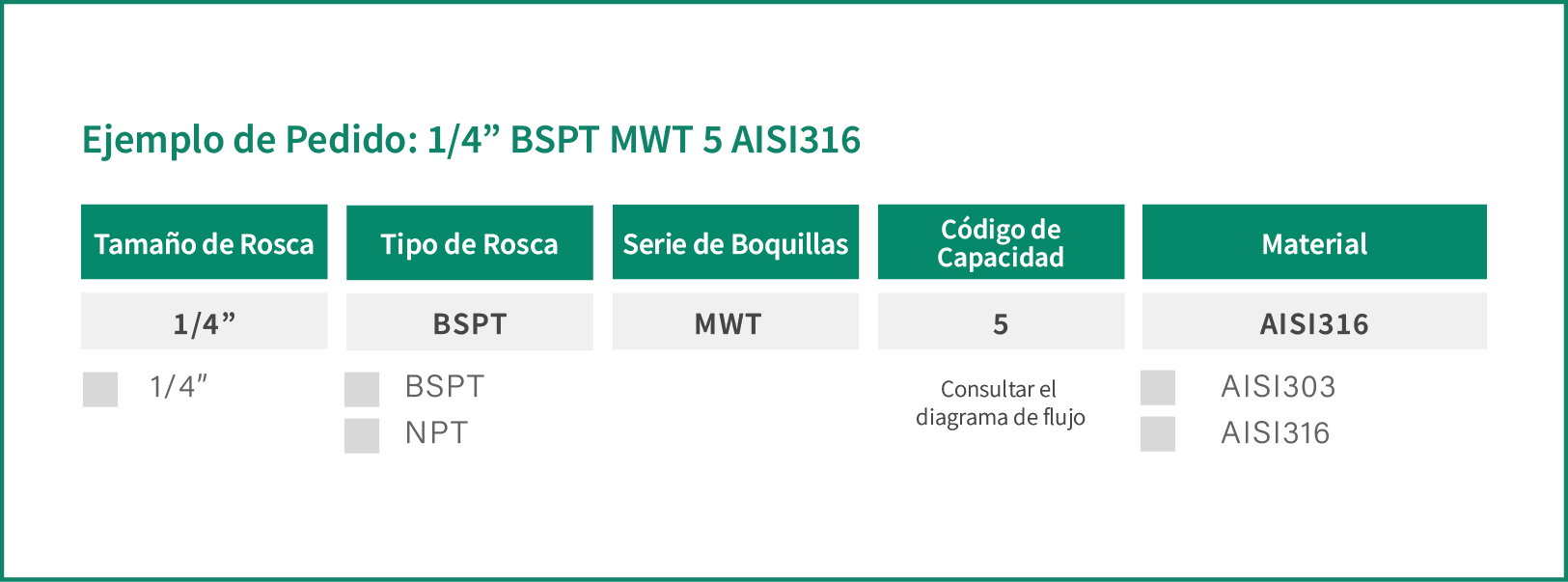

  • Ejemplo de especificación: 1/4” BSPT MWT 05 AISI316. Cada número corresponde a las siguientes opciones y significados.




Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10
kgf/cm²
15
kgf/cm²
60° 3 1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22
60° 5 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
60° 3 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
60° 5 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.7
bar
1
 bar
1.5
 bar
2
 bar
4
 bar
6
 bar
8
 bar
10
 bar
15
 bar
60° 3 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
60° 5 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
10
psi
15
psi
20
psi
28
psi
60
psi
90
psi
120
psi
140
psi
200
psi
60° 3 0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10
60° 5 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50
  • * Standard Pressure: Column in red.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

Acero inoxidable

Acero inoxidable

Los caudalímetros regulan agua y gas para eficiencia, mientras las boquillas controlan la pulverización química para recubrimiento uniforme y calidad estable

Size

Thread(BSPT) Size(mm) Weight(g)
A B C D SS303 SS316 Brass
1/8"male thread 13 22.2 15.2 16.2 - - -
1/4"male thread 16 28.6 17.6 20.8 - 39.5 -
3/8"male thread 19 34.9 19.9 24 - - -

Instalación de rosca

Instalación sencilla en 2 pasos.

Paso 1
Paso 1

Asegúrese de que el tamaño de la boquilla coincida con el tamaño de la rosca en las tuberías.

Paso 2
Paso 2

Aplique cinta de teflón y apriete la boquilla en sentido horario para evitar fugas.

Paso 3
Paso 3

Finalice la instalación.

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable
Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable
Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable
Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.

Proceso de personalización y aspectos a considerar

  • Ofrecemos servicios de personalización siguiendo procedimientos operativos estandarizados.
  • Importante:
    • Se requiere un pedido mínimo
    • Los canales de venta exclusivos deben ser acordados mutuamente
Proceso de personalización y aspectos a considerar
