MWT Nozzle Spray Hollow Cone Stainless Steel

Nozzle hollow cone single-fluid berbahan logam yang memberikan kekuatan semprotan yang merata dan diameter saluran untuk benda asing yang lebih besar sehingga mencegah penyumbatan, serta menghasilkan tetesan semprot yang halus. Desain dua bagian memudahkan pembongkaran dan pembersihan. Umumnya digunakan untuk aplikasi seperti pencucian gas, penanggulangan debu, dan pendinginan.

Brand：	LORRIC
Tipe Nozzle：	Hollow Cone
Tipe Fluida：	Single-fluid
Material：	SS303, SS316, Brass
Standar Thread (Ulir)：	BSPT, NPT
Ukuran Thread：	1/4"

Unduh File

Dapatkan Penawaran Sekarang

Nozzle Hollow Cone

Cairan membentuk pusaran di dalam rongga nozzle, menciptakan semprotan hollow cone (kerucut berongga) melalui pembukaan melengkung. Nozzle hollow cone umumnya digunakan dalam scrubber, pendinginan, penanggulangan debu, dan penghumidifikasi. Dengan saluran besar yang mencegah sumbatan, nozzle ini menghasilkan semprotan yang teratomisasi dengan halus.

Pola Semprotan Nozzle Hollow Cone

Nozzle hollow cone menghasilkan pola semprotan berbentuk kerucut berongga. Pola cakupannya, ketika dilihat dari atas, membentuk bentuk lingkaran berongga pada permukaan target.
Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk donat

Distribusi aliran dari nozzle hollow cone menampilkan pola berbentuk donat, dengan aliran yang lebih kuat di tepi dan aliran yang lebih lemah di tengah.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Nozzle dengan desain dua bagian

Nozzle dengan desain dua bagian mempermudah pengguna dalam memasang dan membersihkan nozzle.

Pilihan Material

Arah semprotan adalah 90 derajat terhadap arah pemasangan. Harap pastikan terlebih dahulu bahwa lingkungan pemasangan memenuhi persyaratan.

Tekanan yang direkomendasikan: 2,0 kgf/cm².

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

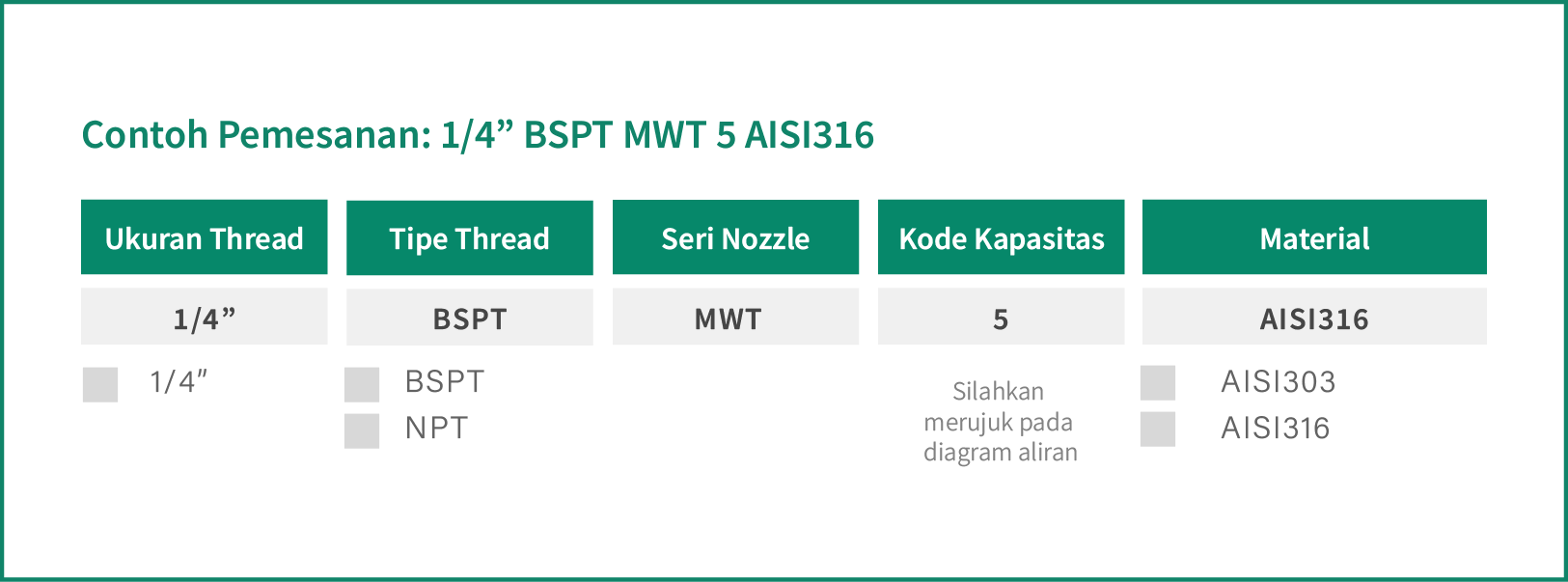

Contoh spesifikasi: 1/4” BSPT MWT 05 AISI316. Setiap angka merujuk pada pilihan dan arti berikut:

Pilih Satuan

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10 kgf/cm²	15 kgf/cm²
60°	3	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
60°	5	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
60°	3	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
60°	5	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	0.7 bar	1 bar	1.5 bar	2 bar	4 bar	6 bar	8 bar	10 bar	15 bar
60°	3	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
60°	5	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
60°	3	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
60°	5	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Applications

Industri Baja

Flowmeter memantau aliran air dan gas untuk efisiensi optimal, sedangkan nozzle mengontrol penyemprotan cairan kimia untuk kualitas lapisan yang merata.

Size

Thread(BSPT)	Size(mm)				Weight(g)
Thread(BSPT)	A	B	C	D	SS303	SS316	Brass
1/8"male thread	13	22.2	15.2	16.2	-	-	-
1/4"male thread	16	28.6	17.6	20.8	-	39.5	-
3/8"male thread	19	34.9	19.9	24	-	-	-

Thread installation

Easy installing with 2 simple steps!

Step 1

Please ensure that the nozzle size matches the thread size on the pipes.

Step 2

Apply Teflon tape, tighten nozzle clockwise for no leaks.

Step 3

Complete the installation.

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.
