MWT-S 스테인리스 스틸 중공 원뿔형 노즐

금속 단일 유체형 공중공 원추형 노즐로, 균일한 충격력을 제공하며, 큰 이물질 통과 구멍과 미세한 분무 입자를 특징으로 합니다. 두 피스 디자인으로 쉽게 분해하고 청소할 수 있습니다. 가스 세정, 먼지 억제, 냉각 등의 응용에 자주 사용됩니다.

브랜드：	LORRIC
노즐 타입：	공중공 원추형
유체 타입：	단일 유체
재질：	SS303, SS316, 황동
나사 규격：	BSPT, NPT
나사 크기：	1/4"

파일 다운로드

즉시 문의

Hollow Cone Nozzles

The liquid forms a vortex inside the nozzle's cavity, creating a hollow cone spray through the curved opening. Commonly used in scrubbers, cooling, dust suppression, and humidification, hollow cone nozzles have large channels that prevent clogging and produce fine atomized spray.

Hollow Cone Nozzle Spray Pattern

A single-fluid nozzle, known as a hollow cone nozzle, produces a spray pattern shaped like a hollow cone. The coverage pattern, when viewed from above, forms a hollow circular shape on the target surface.
Learn more: Nozzle Spray Patterns

Bimodal Curve Flow Distribution

The flow distribution of a hollow cone nozzle features a bimodal curve pattern, with stronger flow at the edges and weaker flow in the center.
Learn more: Nozzle Flow Distribution

Two-Piece design nozzle enables users to clean and installed easily.

Material Options

The direction of the spray is 90 degrees to the mounting direction. Please confirm that the installation environment meets the requirements.

Recommended working pressure: 2.0 kgf/cm²

About engineering tolerance

Flowrate tolerance

The flow tolerance is within a range of plus or minus 5% of the standard flow rate.

Angle tolerance

Angle tolerance is within a range of plus or minus 5% of the standard angle.

Material Guarantees

Metal

We take high quality smithing metal to produce solid and durable nozzles by detail turning.

Plastic

We promise never to use recycled materials.

High Quality

All material is purchased from world top providers.

아래 정보를 바탕으로 주문해 주세요.

아래 제공된 선택 지침을 바탕으로 귀하의 요구에 가장 적합한 노즐을 선택해 주세요.
- 노즐의 분사 유량을 선택하려면 아래 차트를 참조하세요.
- 노즐의 분사 각도를 선택하려면 아래 차트를 참조하세요.
- 노즐 재질을 선택하세요. 다른 응용 환경은 각기 다른 재질을 요구합니다. 사용 환경에 맞는 적절한 노즐 재질을 선택해 주세요.

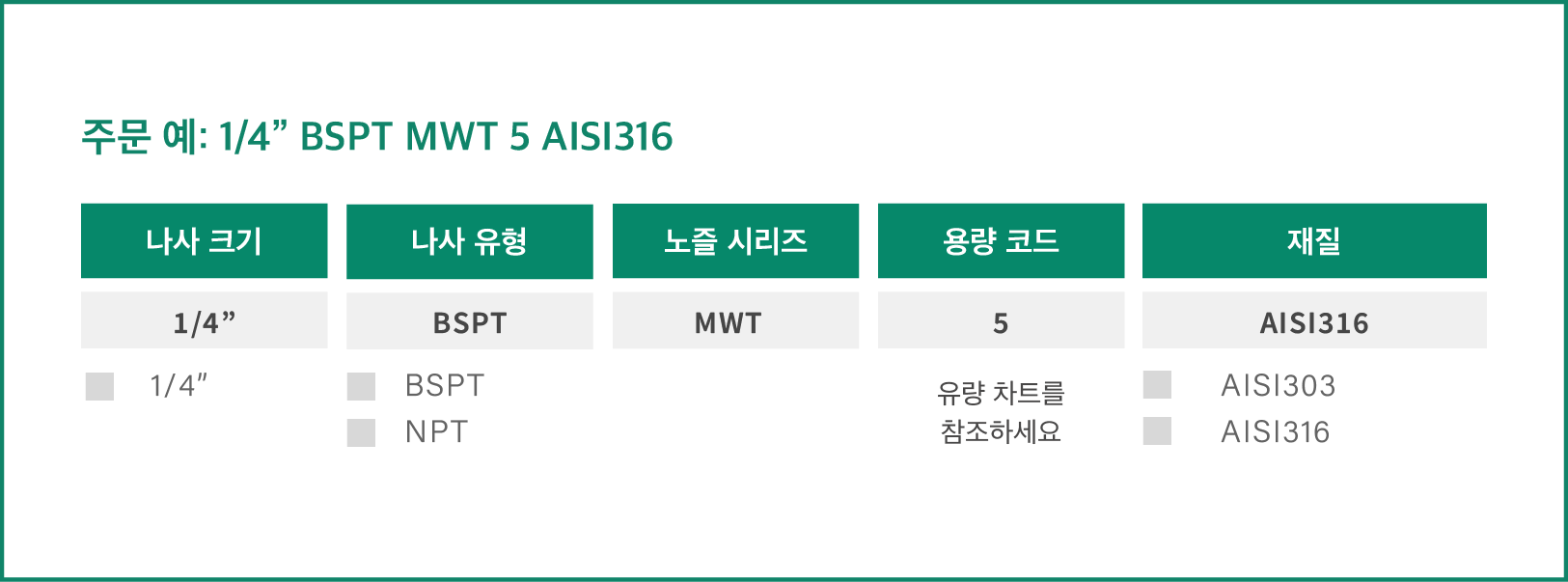

사양 예시: 1/4” BSPT MWT 05 AISI316. 각 번호는 아래와 같이 선택 항목과 의미에 해당합니다.

단위 선택
Unit

분사 각도	용량 코드	압력에서의 용량
분사 각도	용량 코드	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10 kgf/cm²	15 kgf/cm²
60°	3	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
60°	5	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
60°	3	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
60°	5	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.7 bar	1 bar	1.5 bar	2 bar	4 bar	6 bar	8 bar	10 bar	15 bar
60°	3	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
60°	5	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
60°	3	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
60°	5	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50

* 표준 압력: 빨간색 열입니다.
* 모바일 친화성을 위해, 3종류의 압력 정보만 표시됩니다. 더 많은 압력 데이터는 PC나 노트북에서 확인해 주세요.
* 제품 사양이 다양하여, 주로 공장의 현재 제품 라인업에 따라 제품을 제공합니다. 특정 사양이 여전히 생산 중인지 확인하려면 저희에게 연락해 주세요.
