MWT-S 不銹鋼空心圓錐噴嘴

Name: MWT-S 不銹鋼空心圓錐噴嘴
Brand: LORRIC
Price: Please inquire

台灣製金屬單流體空心圓錐噴嘴, 具均勻衝擊力與較大的異物通過徑, 噴霧粒徑小, 兩件式設計好拆裝好清潔, 常見氣體洗滌, 鎮塵與冷卻等應用

檔案下載

立即詢價

空心圓錐噴嘴

液體在噴嘴內部空腔結構中形成漩渦，透過噴嘴開口的曲面設計，形成空心圓錐狀的噴灑形狀。空心圓錐噴嘴常用於洗滌塔、冷卻、除塵、加濕等領域。具有通道徑較大，不易阻塞的優點，並可噴灑細微的霧化效果。

單流體噴嘴，噴灑型狀如內部為空心的圓錐體，業界稱之為空心圓錐噴嘴，覆蓋形狀 (上方往下看噴灑至標的物後行成的形狀) 為空心狀的圓形。
了解更多：噴嘴噴霧形狀

空心圓錐噴嘴流場分佈呈現兩端較強中間較弱的雙峰形(山谷形)流場分佈。
了解更多：噴嘴流場分佈

兩件式結構，噴嘴部分可拆卸，便於保養清潔與替換。

噴霧方向與安裝方向呈90度，請確認安裝環境符合要求。

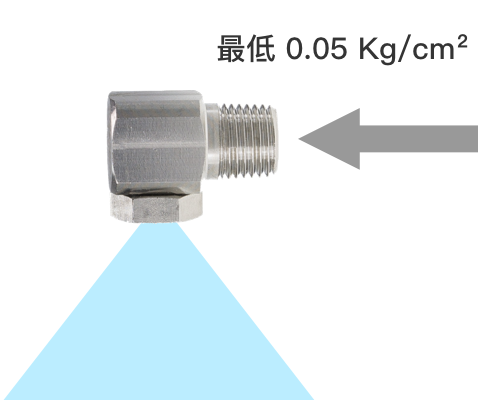

最低操作壓力可降低到 0.05Kg/cm²

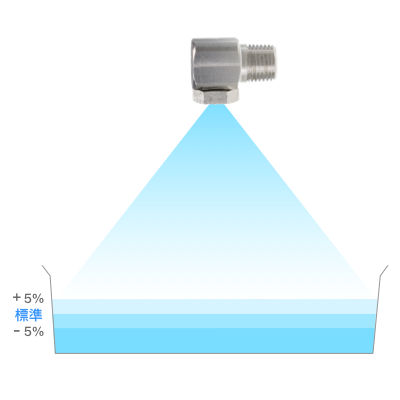

流量公差為標準流量正負5%

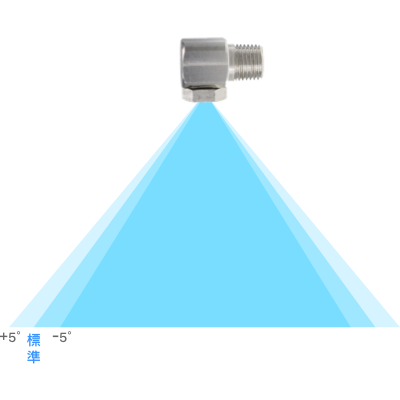

角度公差為標準角度的正負5度

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
- 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

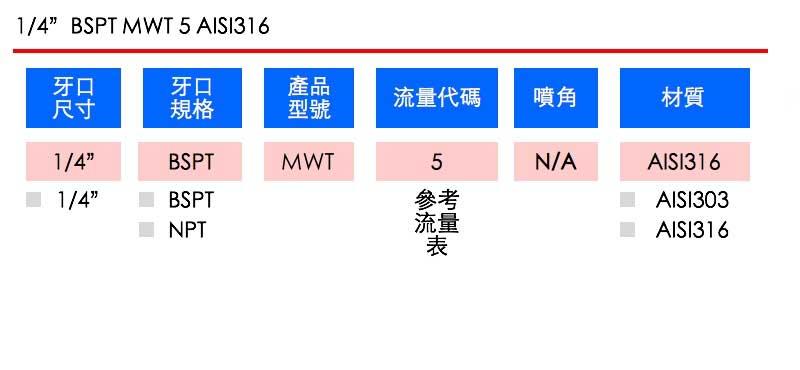

規格範例：1/4” MWT 5 AISI316，以下為各數字所對應的選項與意涵。

選擇
流量

噴角	流量代碼	壓力對應流量
噴角	流量代碼	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10 kgf/cm²	15 kgf/cm²
60°	3	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
60°	5	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69

噴角	流量代碼	壓力對應流量
噴角	流量代碼	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
60°	3	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
60°	5	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83

噴角	流量代碼	壓力對應流量
噴角	流量代碼	0.7 bar	1 bar	1.5 bar	2 bar	4 bar	6 bar	8 bar	10 bar	15 bar
60°	3	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
60°	5	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83

噴角	流量代碼	壓力對應流量
噴角	流量代碼	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
60°	3	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
60°	5	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50

- 標準壓力：紅字標明。
- 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
- 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
- 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。
