MWT ステンレス製中空コーンスプレーノズル

金属製単流体空心円錐ノズルは、均一な衝撃力と大きな異物通過径を提供し、微細な噴霧粒子を生成します。2ピース設計で、分解および清掃が容易です。ガス洗浄、粉塵抑制、冷却などの用途で広く使用されています。

ブランド: LORRIC
ノズルタイプ: 空心円錐
流体タイプ: 単流体
材料: SS303, SS316, 真鍮
ねじ規格: BSPT, NPT
ねじサイズ: 1/4"

カタログ



空円錐

液体はノズル内部の空洞で渦を形成し、曲線状の開口部を通って中空コーンスプレーを生成します。スクラバー、冷却、粉塵抑制、加湿などで一般的に使用される中空コーンノズルは、大きな流路を持つため詰まりにくく、微細な霧状スプレーを生成します。

空円錐
中空コーンノズルのスプレーパターン

中空コーンノズルのスプレーパターン

単流体ノズルである空円錐ノズルは、空洞の円錐形状のスプレーパターンを生成します。上から見ると、対象表面に中空の円形のカバーパターンを形成します。
詳細はこちら:ノズルのスプレーパターン

中空噴霧流量分布

空心円錐ノズルの噴霧流量分布効果は、噴射円形範囲の外縁部で噴霧量が最大となり、中央部分は相対的に少なくなります。その結果、空洞のある環状またはドーナツ状の分布を形成します。断面図では、中央がへこんだ形状として表されます。
詳細はこちら:ノズルの流量分布

 中空噴霧流量分布

2ピース設計のノズルにより、簡単に清掃および設置が可能です。

材質オプション

材質オプション

スプレーの方向は取り付け方向に対して90度です。設置環境が要件を満たしていることを必ずご確認ください。

推奨作動圧力:2.0 kgf/cm²

エンジニアリング公差について

流量公差

流量公差

流量公差は標準流量の±5%の範囲内です。

角度公差

角度公差

角度公差は標準角度の±5%の範囲内です。

材質保証

金属製品
金属製品

高品質の鍛造金属を使用し、精密な旋盤加工によって堅牢で耐久性のあるノズルを製造しています。

プラスチック製品
プラスチック製品

再生材料は一切使用しないことをお約束します。

高品質
高品質

すべての材料は世界トップクラスのサプライヤーから調達しています。

以下の情報に基づいてご注文ください。

  • 以下の選定ガイドラインに基づき、ご要件に最適なノズルをお選びください。
    • 各ノズルの噴霧流量を選択するには、以下の表をご参照ください。
    • 各ノズルの噴霧角度を選択するには、以下の表をご参照ください。
    • ノズル材質を選択してください。異なる使用環境には異なる材質が必要ですので、ご使用環境に基づいて適切なノズル材質をお選びください。

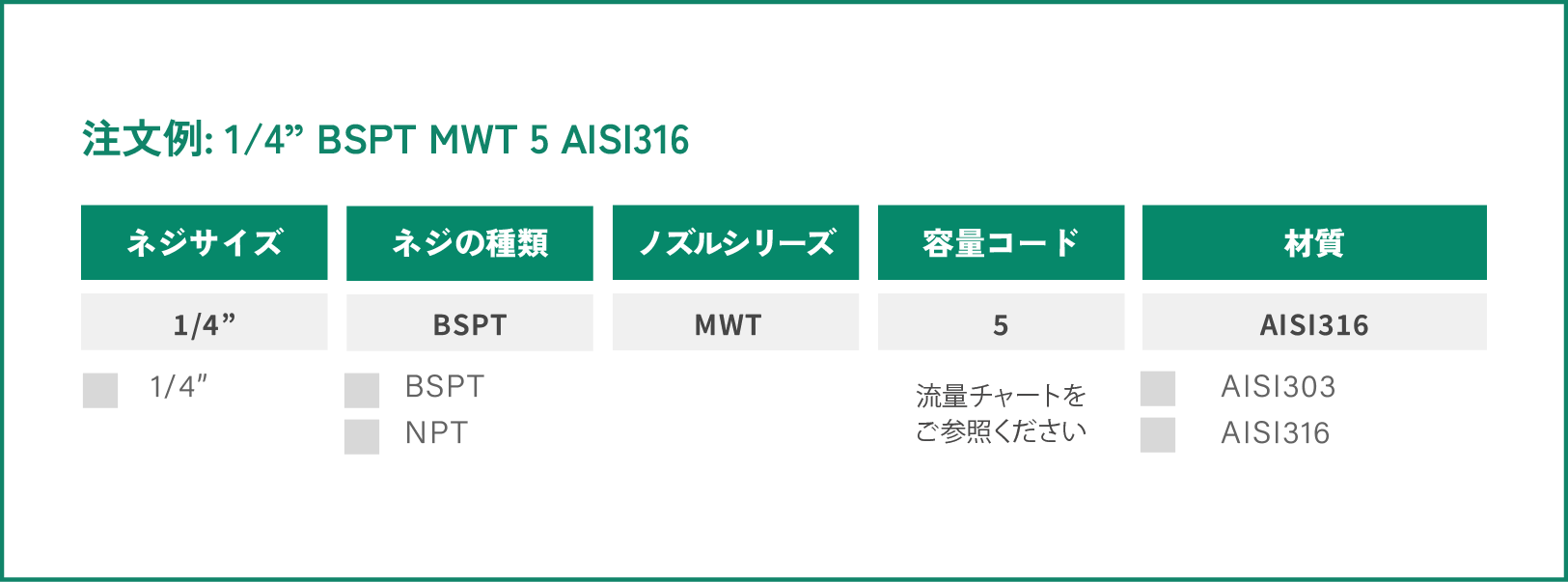

  • 仕様例: 1/4" BSPT MWT 05 AISI316。それぞれの番号は以下のオプションと意味に対応しています。




選択
単位
  • *
  • *
  • *
  • *
噴霧角度 流量コード 圧力時の流量 圧力時の流量
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10
kgf/cm²
15
kgf/cm²
60° 3 1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22
60° 5 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69
噴霧角度 流量コード 圧力時の流量 圧力時の流量
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
60° 3 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
60° 5 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
噴霧角度 流量コード 圧力時の流量 圧力時の流量
0.7
bar
1
 bar
1.5
 bar
2
 bar
4
 bar
6
 bar
8
 bar
10
 bar
15
 bar
60° 3 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
60° 5 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
噴霧角度 流量コード 圧力時の流量 圧力時の流量
10
psi
15
psi
20
psi
28
psi
60
psi
90
psi
120
psi
140
psi
200
psi
60° 3 0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10
60° 5 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50
  • * 標準圧力:赤色で表示された列。
  • * モバイルフレンドリー対応のため、圧力データは3種類のみ表示されます。詳細な圧力データについてはPCまたはノートパソコンで表を確認してください。
  • * 製品仕様の種類が多いため、主に工場の現行製品ラインアップに基づいて製品を提供しています。特定の仕様が現在も生産中かどうかを確認する必要がある場合は、お問い合わせください。

応用

鉄鋼産業

鉄鋼産業

流量計は冷却水やガスの流量を監視し、正確性と最適な効率を確保します。一方、ノズルは化学液体の噴霧を正確に制御し、均一なコーティングと安定した品質を実現します

寸法

ねじ規格 (BSPT) サイズ (mm) 重量 (g)
A B C D SS303 SS316 Brass
1/8"おねじ 13 22.2 15.2 16.2 - - -
1/4"おねじ 16 28.6 17.6 20.8 - 39.5 -
3/8"おねじ 19 34.9 19.9 24 - - -

ネジ取り付け

簡単な2ステップで取り付け可能!

ステップ 1
ステップ 1

ノズルのサイズが配管のネジサイズに一致していることを確認してください。

ステップ 2
ステップ 2

テフロンテープを巻き付け、時計回りにノズルを締めて漏れを防止します。

ステップ 3
ステップ 3

取り付けが完了しました。

ご希望のノズルが見つかりませんか?

ご希望のノズルが見つかりませんか?

30年以上のノズル開発と製造経験、そして豊富な顧客現場の知識を活かし、お客様のニーズに最適な製品をお作りするお手伝いをいたします!

ご要望に合わせたノズルをカスタマイズ

LORRICは、お客様の使用シーンに合わせて「流量」「角度」「流量分布」をカスタマイズいたします。特殊な衝撃力や超微細な噴霧が必要な場合など、特別なニーズにも対応可能です。詳細やサポートについては、LORRICのチームまでお気軽にお問い合わせください。

カスタマイズ可能な容量
カスタマイズ可能な容量

一定の圧力下で、ノズルが一定時間内に噴霧する液体または気体の量。

カスタマイズ可能な噴霧角度
カスタマイズ可能な噴霧角度

それは、オリフィスと噴出する気体または液体のループによって形成される角度です。

カスタマイズ可能な分布
カスタマイズ可能な分布

噴霧された液体が表面に形成する粒子の分布。

CFDが業務成果を向上

CFDが業務成果を向上

極限環境でのテストには、ノズル開発を支援するデータが求められます。

ノズルカスタマイズの作業プロセスと注意事項

  • 当社では、標準的な操作手順に従いカスタムノズルサービスを提供しております。
  • ご注意事項
    • 最小発注数量の要件がございます。
    • 専用販売チャネルについては、双方の合意が必要です。
ノズルカスタマイズの作業プロセスと注意事項
