QT – Boquilla de cono lleno de alto caudal para recubrimiento y otras industrias

Fácil de ajustar, instalar y mantener, la boquilla de cono sólido QT garantiza una distribución uniforme y resiste la obstrucción. Comúnmente utilizada en el pretratamiento de recubrimiento de automóviles, también es ideal para la limpieza de polvo, humidificación, extinción de incendios y supresión de polvo.

Marca: LORRIC
Tipo de boquilla: Cono sólido
Tipo de fluido: Fluido único
Materiales: Punta/Abrazadera - FRPP
O-ring - NBR
Estándar de rosca: BSPT
Tamaño de rosca: 1/4", 3/8"

Catálogo



Boquilla de cono lleno

El líquido pasa a través de deflectores multiperforados o en forma de "X", generando corrientes giratorias. Al salir, la fuerza centrífuga forma un patrón de pulverización circular. La boquilla de cono sólido funciona eficientemente a baja presión, proporcionando una cobertura amplia y gotas uniformes, ideal para procesos en semiconductores, distribución química y recubrimiento.

Boquilla de cono lleno
Patrón de pulverización de boquilla de cono lleno

Patrón de pulverización de boquilla de cono lleno

Las boquillas de un solo fluido producen un patrón de pulverización cónico, comúnmente conocido en la industria como boquillas de cono lleno. La forma de cobertura (vista desde arriba después de pulverizar sobre el objetivo) es circular.
Más información: Patrones de Pulverización de Boquillas

Distribución de flujo en forma de campana

La boquilla de abanico tiene el volumen máximo de rociado en el centro, disminuyendo hacia los bordes, formando una distribución en forma de campana. Es ideal para aplicaciones de impacto concentrado, como la limpieza de superficies. Para un rociado uniforme, instale las boquillas más cerca unas de otras para superponer las áreas de cobertura y mejorar la uniformidad.
Más información: Distribución del Flujo de la Boquilla

Distribución de flujo en forma de campana
Diseño de combinación de dos piezas

Diseño de combinación de dos piezas

El diseño de dos piezas consta de una boquilla y una base. La boquilla se fija de manera segura a la base sin necesidad de una tuerca de bloqueo. La base cuenta con un diseño especial de sujeción por abrazadera, lo que permite una instalación sencilla al perforar un orificio en la tubería de salida y asegurar la boquilla con un roscador.

Sobre la Tolerancia en Ingeniería

Tolerancia de Caudal

Tolerancia de Caudal

La tolerancia de flujo está dentro de un rango de ±10% del caudal estándar.

Tolerancia de Ángulo

Tolerancia de Ángulo

La tolerancia del ángulo está dentro de un rango de ±10% del ángulo estándar.

Garantías del Material

Metal
Metal

Utilizamos metal de forja de alta calidad para fabricar boquillas sólidas y duraderas mediante un torneado preciso.

Plástico
Plástico

Garantizamos que nunca utilizamos materiales reciclados.

Alta Calidad
Alta Calidad

Todos los materiales son adquiridos de los principales proveedores a nivel mundial.

Realice su pedido según la siguiente información.

  • Elija la boquilla que mejor se adapte a sus necesidades según las siguientes pautas de selección.
    • Seleccione el diámetro de la boquilla (tamaño de la rosca) y las especificaciones que cumplan con sus requisitos.
    • Seleccione el caudal de pulverización de cada boquilla, consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización de cada boquilla, consulte la tabla a continuación.
    • Seleccione el material de la boquilla. Diferentes entornos de aplicación requieren distintos materiales. Elija el material adecuado según su entorno de uso.

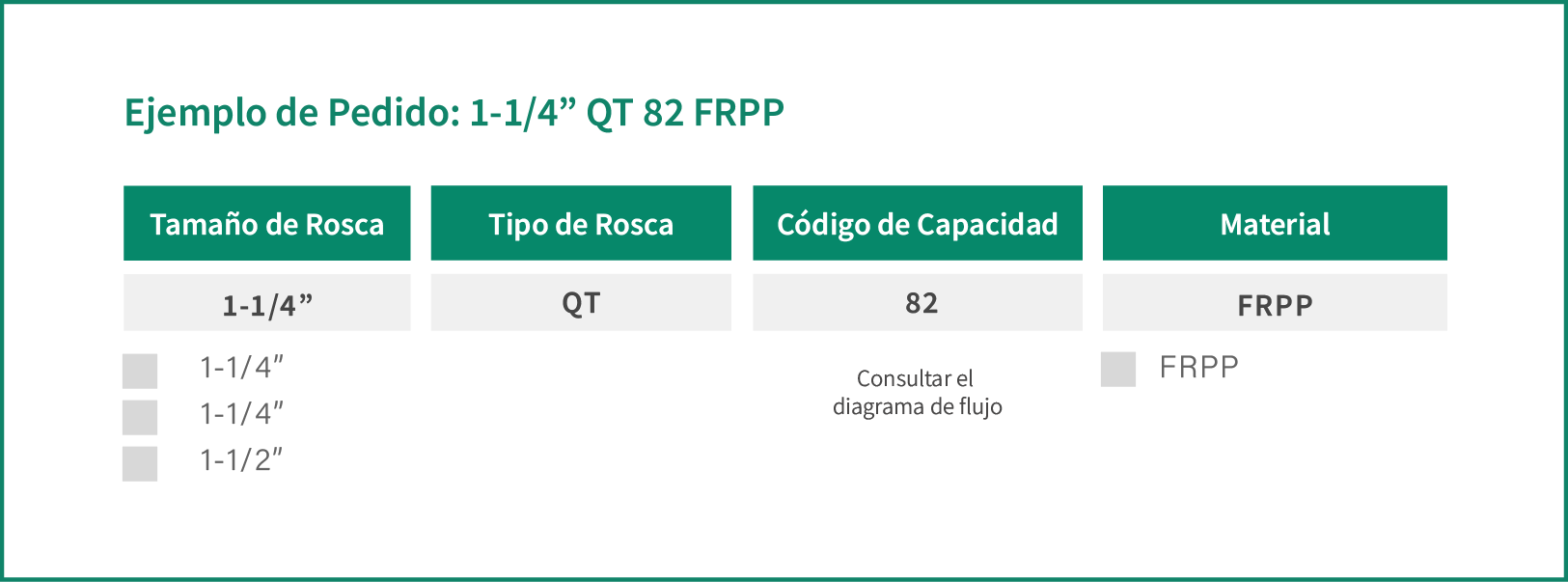

  • Ejemplo de especificación: 1-1/4" QT 82 FRPP. Cada número corresponde a las siguientes opciones y significados.



Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Clamp Size Capacity at Pressure Capacity at Pressure
1-1/4" 1-1/2" 0.5
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
2.5
kgf/cm²
3.0
kgf/cm²
3.5
kgf/cm²
4.0
kgf/cm²
5.0
kgf/cm²
60° 82 v
v
15.0 21.2 26.0 30.0 33.5 36.7 39.7 42.4 47.4
Spray Angle Capacity Code Clamp Size Capacity at Pressure Capacity at Pressure
1-1/4" 1-1/2" 0.05
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.25
MPa
0.3
MPa
0.35
MPa
0.4
MPa
0.5
MPa
60° 82 v v 15.1 21.4 26.2 30.3 33.9 37.1 40.1 42.8 47.9
Spray Angle Capacity Code Clamp Size Capacity at Pressure Capacity at Pressure
1-1/4" 1-1/2" 0.5
bar
1
bar
1.5
bar
2
bar
2.5
bar
3
 bar
3.5
 bar
4
bar
5
bar
60° 82 v v 15.1 21.4 26.2 30.3 33.9 37.1 40.1 42.8 47.9
Spray Angle Capacity Code Clamp Size Capacity at Pressure Capacity at Pressure
1-1/4" 1-1/2" 10
psi
15
psi
20
psi
30
psi
40
psi
60
psi
70
psi
80
psi
90
psi
60° 82 v v 4.7 5.75 6.65 8.14 9.40 11.5 12.4 13.3 14.1
  • * Standard Pressure: Column in red.
  • * This product for spray angle 90° and 120° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

Pintura automotriz

Pintura automotriz

Los caudalímetros aseguran la proporción exacta de pintura y disolvente para calidad y sostenibilidad, mientras las boquillas controlan la mezcla para cumplir estándares ambientale

Size

Thread Size(mm) Weight(g)
A B C D
1-1/4" 42.35 49.5 31 85.3
105.4
1-1/2" 42.35 49.5 31 85.3 100.5

Instalación

¡Instalación fácil en 5 sencillos pasos!

Paso 1
Paso 1

Alinee el orificio de instalación de la abrazadera con el orificio de instalación de la tubería.

Paso 2
Paso 2

Asegure con la abrazadera para tubería.

Paso 3
Paso 3

Apriete el tornillo a mano y luego ajuste nuevamente con un destornillador eléctrico.

Paso 4
Paso 4

Coloque la boquilla y la tuerca de unión en la abrazadera para tubería.

Paso 5
Paso 5

Ajuste la dirección de la boquilla y apriete la tuerca de unión.

Finalizado
Finalizado

Instalación completada.

¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.

Capacidad personalizable
Capacidad personalizable

Ajustamos el volumen de líquido o gas pulverizado en un período de tiempo bajo una presión determinada.

Ángulo de pulverización personalizable
Ángulo de pulverización personalizable

Adaptamos el ángulo de salida del líquido o gas según el diseño del orificio.

Distribución personalizable
Distribución personalizable

Optimizamos la distribución de partículas sobre la superficie para un rociado uniforme y eficiente.

CFD para resultados óptimos

CFD para resultados óptimos

Las pruebas en entornos extremos requieren datos precisos para mejorar el desarrollo de nuestras boquillas.

Proceso de personalización y aspectos a considerar

  • Ofrecemos servicios de personalización siguiendo procedimientos operativos estandarizados.
  • Importante:
    • Se requiere un pedido mínimo
    • Los canales de venta exclusivos deben ser acordados mutuamente
