QT Nozzle Spray Full Cone Laju Aliran Tinggi untuk Coating dan Industri Lainnya

Nozzle full cone QT mudah disesuaikan, dipasang, dan dirawat, memastikan distribusi semprotan yang merata serta tahan sumbatan. Sering digunakan dalam pre-treatment pelapisan / coating mobil, nozzle ini juga cocok untuk pembersihan debu, pengabutan, pemadaman kebakaran, dan penanggulangan debu.

Brand：	LORRIC
Tipe Nozzle：	Solid Cone
Tipe Fluida：	Single-fluid
Material：	Bagian ujung/Clamp - FRPP
	O ring - NBR
Standar Thread (Ulir)：	BSPT
Ukuran Thread：	1/4", 3/8"

Unduh File

Dapatkan Penawaran Sekarang

Spray Nozzle Full Cone dengan Desain Inti Multi-Slot

Cairan mengalir melalui inti multi-slot pada nozzle, menciptakan aliran yang berputar. Gaya sentrifugal membentuk pola semprotan melingkar. Inti ini memastikan aliran dan semprotan yang merata, sangat cocok untuk proses semikonduktor, distribusi bahan kimia, pembersihan, dan pendinginan.

Pola Semprotan Nozzle Full Cone

Nozzle single-fluid (cairan tunggal) menghasilkan bentuk semprotan kerucut, dikenal sebagai nozzle full cone atau disebut juga sebagai solid cone, yang menghasilkan pola melingkar.

Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk bukit

Nozzle semprotan full cone menghasilkan volume semprotan maksimum di bagian tengah dan berkurang di bagian tepi, membentuk distribusi berbentuk gundukan. Ideal untuk aplikasi dengan dampak terkonsentrasi seperti pembersihan permukaan. Untuk semprotan yang merata, pasang nozzle lebih dekat satu sama lain agar area cakupan saling tumpang tindih dan memastikan hasil yang lebih merata serta konsisten.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Desain Kombinasi Dua Bagian

Desain dua bagian ini terdiri dari nozzle dan bagian dasar. Nozzle terpasang dengan aman pada bagian dasar tanpa memerlukan mur pengunci. Bagian dasar ini dilengkapi dengan desain clamp-on khusus, memungkinkan pemasangan yang mudah dengan cara mengebor lubang di pipa keluar dan mengamankan nozzle menggunakan alat pemintal.

Bagian ujung, Clamp: Strengthened Fiberglass PP(FRPP)
Karet Oring: NBR

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 10% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 10% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

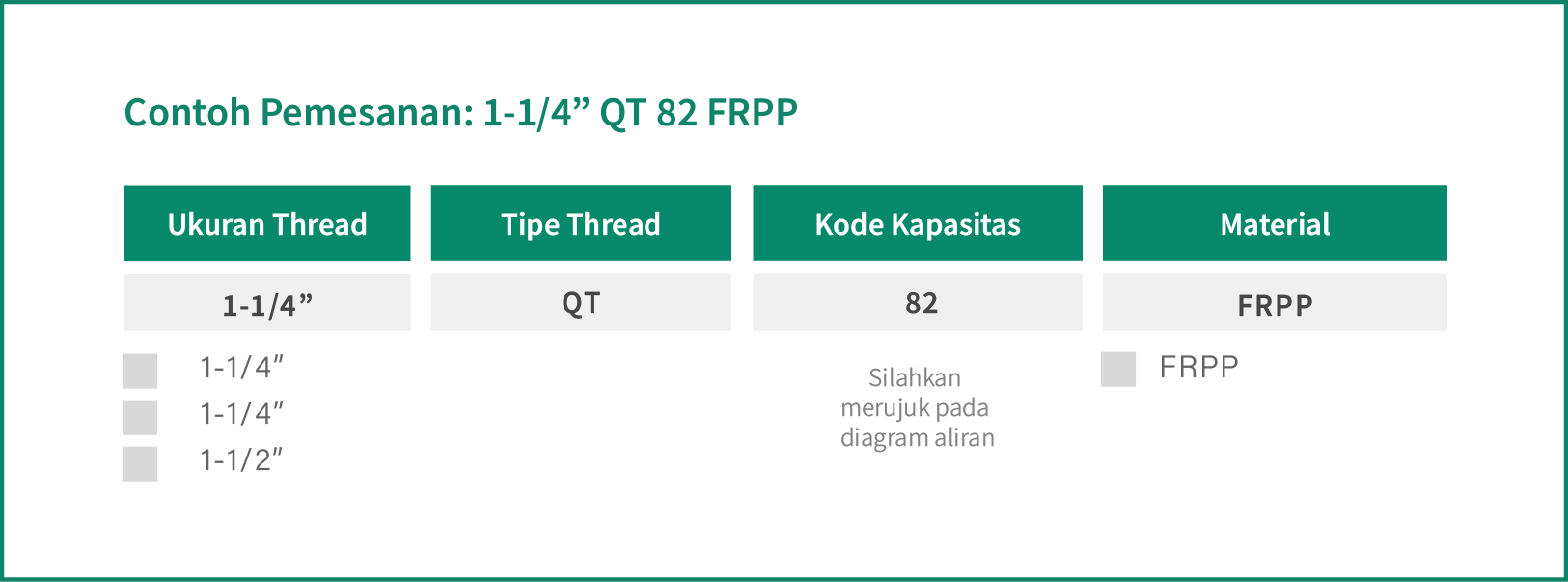

Contoh spesifikasi: 1-1/4" QT 82 FRPP. Setiap angka merujuk pada pilihan dan arti berikut:

Pilih Satuan
Unit

Sudut Semprotan	Kode Kapasitas	Ukuran Clamp		Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	1-1/4"	1-1/2"	0.5 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	3.5 kgf/cm²	4.0 kgf/cm²	5.0 kgf/cm²
60°	82	v	v	15.0	21.2	26.0	30.0	33.5	36.7	39.7	42.4	47.4

Sudut Semprotan	Kode Kapasitas	Ukuran Clamp		Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	1-1/4"	1-1/2"	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.35 MPa	0.4 MPa	0.5 MPa
60°	82	v	v	15.1	21.4	26.2	30.3	33.9	37.1	40.1	42.8	47.9

Sudut Semprotan	Kode Kapasitas	Ukuran Clamp		Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	1-1/4"	1-1/2"	0.5 bar	1 bar	1.5 bar	2 bar	2.5 bar	3 bar	3.5 bar	4 bar	5 bar
60°	82	v	v	15.1	21.4	26.2	30.3	33.9	37.1	40.1	42.8	47.9

Sudut Semprotan	Kode Kapasitas	Ukuran Clamp		Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	1-1/4"	1-1/2"	10 psi	15 psi	20 psi	30 psi	40 psi	60 psi	70 psi	80 psi	90 psi
60°	82	v	v	4.7	5.75	6.65	8.14	9.40	11.5	12.4	13.3	14.1

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Produk ini tersedia untuk sudut semprotan 90° dan 120° yang dapat dipesan sesuai permintaan.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Applications

Cat Otomotif

Flow meter memastikan rasio cat-pelarut yang tepat untuk kualitas dan keramahan lingkungan, sementara nozel mengendalikan campuran untuk memastikan kualitas dan penghematan

Size

Thread	Size(mm)				Weight(g)
Thread	A	B	C	D	Weight(g)
1-1/4"	42.35	49.5	31	85.3	105.4
1-1/2"	42.35	49.5	31	85.3	100.5

Installation

Easy installing with 5 simple steps !

Step 1

Aim the installation hole of the clamp at the pipe installation hole.

Step 2

Fasten with the pipe clamp.

Step 3

Tighten the screw by hand, and tighten again by electric screwdriver.

Step 4

Put the nozzle and the union nut on the pipe clamp.

Step 5

Adjust the direction of the nozzle and tighten the union nut.

Finished

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.

Customizable Capacity

Under fixed pressure, the volume of liquid or gas sprayed by nozzles within a certain period of time.

Customizable Spray Angle

It is the angle by orifice and the loop of gas or liquid sprayed out.

Customizable Distribution

The distribution of particle on surface by sprayed up liquid.
