QT 大流量管扣式實心圓錐噴嘴適用塗裝等產業

Name: QT 大流量管扣式實心圓錐噴嘴 適用塗裝等產業
Brand: LORRIC
Price: Please inquire

台灣製造易調整,易安裝,易維護,防阻塞,均勻分布的實心圓錐噴灑單流體噴嘴,常見應用於塗裝前處理與連鑄機冷卻製程, 也用於清洗粉塵, 散佈等應用

檔案下載

立即詢價

實心圓錐噴嘴

液體經過噴嘴內部的多孔或 X 形擾流片，形成多條旋轉液流，並在通過噴口的曲面結構時，因離心力作用被甩出，呈現圓形噴灑形狀。實心圓錐噴嘴可在較低壓力下工作，覆蓋面積大且噴霧粒徑均勻，適用於半導體濕製程、化學藥品散佈、塗裝等應用。

單流體噴嘴，噴灑型狀如圓錐體，業界稱之為實心圓錐噴嘴，噴霧形狀 (上方往下看噴灑至標的物後行成的形狀) 為圓形。

噴霧量在噴射範圍的中間部分最大，兩邊逐漸減少，形成山形的分佈曲線，適合需要集中衝擊力的應用，如清洗表面污垢。如果希望均勻噴灑，安裝噴嘴時，可以縮短噴嘴的間距，也就是讓兩顆噴嘴噴灑的覆蓋範圍重疊，改善覆蓋不足情況。

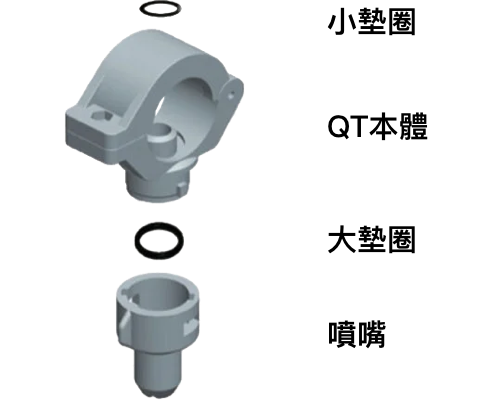

兩件式組合設計，分為噴嘴和底座，噴嘴部分無需固定螺帽即可與底座固定，底座特殊的管夾式設計，只需在出水導管上鑽孔，再以鐵板牙鎖緊就可將噴嘴固定在導管上。

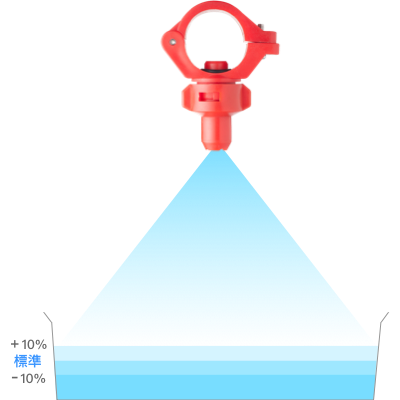

流量公差為標準流量正負10%

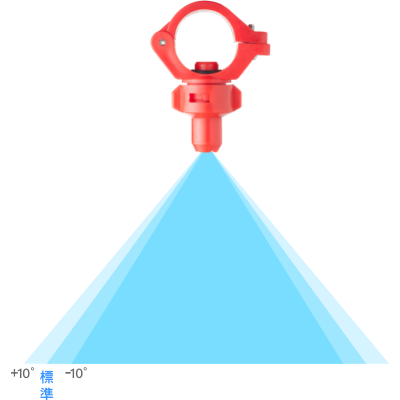

角度公差為標準角度的正負10度

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
- 適合您需求的噴嘴管徑(牙口)尺寸與規格。
- 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
- 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

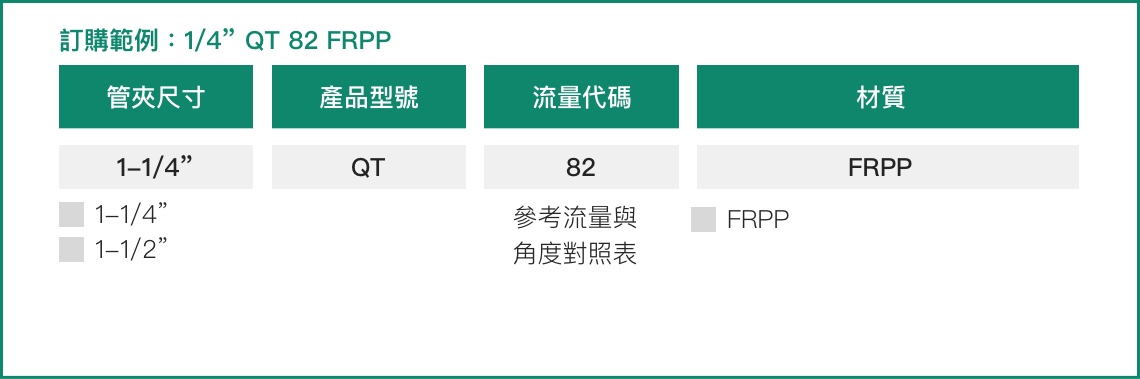

訂購範例：1/4” QT 82 FRPP，以下為各數字所對應的選項與意涵。

單位
選擇

噴角	流量代碼	管夾尺寸		壓力對應流量									壓力對應流量
噴角	流量代碼	1-1/4"	1-1/2"	0.5 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	3.5 kgf/cm²	4.0 kgf/cm²	5.0 kgf/cm²
60°	82	v	v	15.0	21.2	26.0	30.0	33.5	36.7	39.7	42.4	47.4

噴角	流量代碼	管夾尺寸		壓力對應流量									壓力對應流量
噴角	流量代碼	1-1/4"	1-1/2"	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.35 MPa	0.4 MPa	0.5 MPa
60°	82	v	v	15.1	21.4	26.2	30.3	33.9	37.1	40.1	42.8	47.9

噴角	流量代碼	管夾尺寸		壓力對應流量									壓力對應流量
噴角	流量代碼	1-1/4"	1-1/2"	0.5 bar	1 bar	1.5 bar	2 bar	2.5 bar	3 bar	3.5 bar	4 bar	5 bar
60°	82	v	v	15.1	21.4	26.2	30.3	33.9	37.1	40.1	42.8	47.9

噴角	流量代碼	管夾尺寸		壓力對應流量									壓力對應流量
噴角	流量代碼	1-1/4"	1-1/2"	10 psi	15 psi	20 psi	30 psi	40 psi	60 psi	70 psi	80 psi	90 psi
60°	82	v	v	4.7	5.75	6.65	8.14	9.40	11.5	12.4	13.3	14.1

- 標準壓力：紅字標明。
- 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
- 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
- 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。
