QSF – Boquilla de cono lleno de plástico con liberación rápida - Serie QS

La boquilla de liberación rápida de dos piezas de la serie QS de LORRIC presenta un diseño sin herramientas, con un amplio paso para residuos que reduce la obstrucción y garantiza una pulverización uniforme. Ideal para aplicaciones de bajo flujo en las industrias de semiconductores y PCB.

Marca: LORRIC
Tipo de Boquilla: Cono Sólido
Tipo de Fluido: Monofluido
Materiales: Cabeza de boquilla - PP
Núcleo - PP
O-ring - EPDM, VITON, FEPM
Cuerpo - PP
Estándar de Rosca: BSPT
Tamaño de Rosca: 1/4", 3/8"

Catálogo



Boquilla de cono de núcleo con ranuras múltiples

El líquido fluye a través del núcleo ranurado de la boquilla, generando corrientes giratorias. La fuerza centrífuga forma un patrón de pulverización circular. El núcleo garantiza un flujo y una pulverización uniforme, siendo ideal para procesos en semiconductores, distribución química, limpieza y enfriamiento.

Boquilla de cono de núcleo con ranuras múltiples
Patrón de pulverización de boquilla de cono lleno

Patrón de pulverización de boquilla de cono lleno

Las boquillas de un solo fluido producen un patrón de pulverización cónico, comúnmente conocido en la industria como boquillas de cono lleno. La forma de cobertura (vista desde arriba después de pulverizar sobre el objetivo) es circular.
Más información: Patrones de Pulverización de Boquillas

Distribución de flujo en forma de montaña

El volumen de pulverización alcanza su punto máximo en el centro y disminuye hacia los bordes, formando una distribución en forma de montículo. Ideal para aplicaciones de impacto concentrado como la limpieza de superficies. Para una cobertura uniforme, reduzca el espacio entre boquillas para superponer las áreas de pulverización y mejorar la consistencia.
Más información: Distribución del Campo de Flujo de la Boquilla

Distribución de flujo en forma de montaña
Disponibilidad de múltiples caudales

Disponibilidad de múltiples caudales

La boquilla de abanico ofrece una amplia gama de caudales. Por ejemplo, a una presión de diseño estándar de 2 Kg/cm², los caudales varían de 2.5 Lpm a 5.5 Lpm. (Para otros requisitos de caudal, consulte la hoja de especificaciones o contáctenos directamente).
Más información: Presión, Tamaño del Orificio y Caudal de la Boquilla

Offers 0° to 120° Spray Angles

The solid cone nozzle offers 0° to 120° spray angles. A 0° angle provides a straight jet with a single-point spray, delivering the highest impact among all nozzle types. The 120° angle offers the widest coverage, while the standard 60° angle provides balanced impact and coverage. For specific specs, contact us.
Learn more : Nozzle Spray Angle & Coverage

Offers 0° to 120° Spray Angles
Quick-release design, snap-lock positioning, prevents water leakage

Quick-release design, snap-lock positioning, prevents water leakage

The two-piece quick-release design features three snap-lock points between the nozzle and the base, allowing for tool-free assembly and disassembly, precise positioning, and convenient maintenance.

  • Tip material: PVDF
  • O-ring material: EPDM, Viton, FEPM
  • QS Series Thread body: 1/4", 3/8"

About engineering tolerance

Flowrate tolerance

Flowrate tolerance

The flow tolerance is within a range of plus or minus 10% of the standard flow rate.

Angle tolerance

Angle tolerance

Angle tolerance is within a range of plus or minus 10% of the standard angle.

Material Guarantees

Metal
Metal

We take high quality smithing metal to produce solid and durable nozzles by detail turning.

Plastic
Plastic

We promise never to use recycled materials.

High Quality
High Quality

All material is purchased from world top providers.

Realice su pedido según la siguiente información.

  • Por favor, elija la boquilla que mejor se adapte a sus necesidades según las siguientes pautas de selección.
    • Seleccione el diámetro de la boquilla (tamaño de la rosca) y las especificaciones que cumplan con sus requisitos.
    • Seleccione el caudal de pulverización de cada boquilla, consulte la tabla a continuación.
    • Seleccione el ángulo de pulverización de cada boquilla, consulte la tabla a continuación.
    • Seleccione el material de la boquilla. Diferentes entornos de aplicación requieren diferentes materiales. Elija el material adecuado según su entorno de uso.

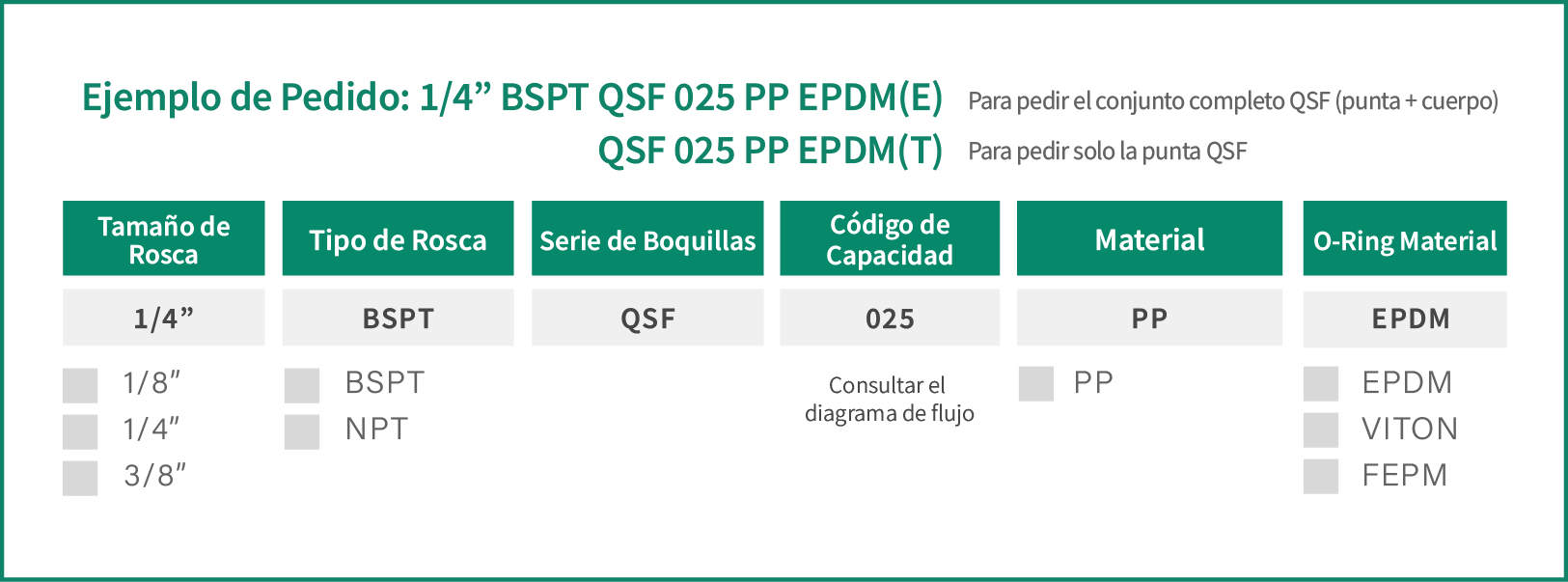

  • Ejemplo de especificación: 1/4” BSPT QSF 025PP EPDM. Cada número corresponde a las siguientes opciones y significados.

Seleccionar
unidad
  • *
  • *
  • *
  • *
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
50° 025 1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85
030 1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22
035 2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59

040 2.37 2.83 3.46 4.00 5.66 6.93 8.00 8.94 10.95
045 2.66 3.18 3.90 4.50 6.36 7.79 9.00 10.06 12.32
050 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69
90° 055 3.25 3.89 4.76 5.50 7.78 9.53 11.00 12.30 15.06
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
50° 025 1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
030 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
045 2.69 3.21 3.94 4.54 6.43 7.87 9.09 10.16 12.44
050 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
90° 055 3.29 3.93 4.81 5.55 7.85 9.62 11.11 12.42 15.21
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
0.7
bar
1.0
bar
1.5
bar
2.0
bar
4.0
bar
6.0
bar
8.0
bar
10.0
bar
15.0
bar
50° 025 1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
030 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
045 2.69 3.21 3.94 4.54 6.43 7.87 9.09 10.16 12.44
050 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
90° 055 3.29 3.93 4.81 5.55 7.85 9.62 11.11 12.42 15.21
Spray Angle Capacity Code Capacity at Pressure Capacity at Pressure
10
psi
15
psi
20
psi
28
psi
60
psi
90
psi
120
psi
140
psi
200
psi
50° 025 0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75
030 0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10
035 0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45

040 0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80
045 0.70 0.86 1.00 1.18 1.73 2.11 2.44 2.64 3.15
050 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50
90° 055 0.86 1.06 1.22 1.44 2.11 2.58 2.98 3.22 3.85
  • * Standard Pressure: Column in red.
  • * This product for spray angle 90° and 120° is able to be made to order.
  • * For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
  • * Due to the large number of product specifications, we primarily offer products based on our factory's current product lineup. If you need to confirm whether a specific specification is still in production, please contact us.

Aplicaciones

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Semiconductores

Semiconductores

Los caudalímetros controlan líquidos químicos y agua pura, mientras que las boquillas garantizan una pulverización precisa para la estabilidad del proceso.

Size

Thread(BSPT) Size(mm) Weight(g)
A B C
1/4"Male 31.4 30.5 44.2 10.4
3/8"Male 31.4 30.5 44.2
14.6
¿No encuentras la boquilla que necesitas?

¿No encuentras la boquilla que necesitas?

Con más de 30 años de experiencia en el desarrollo y fabricación de boquillas, además de un profundo conocimiento de diversas aplicaciones industriales, podemos ayudarte a crear el producto ideal para tus necesidades.

Boquillas a medida para tus requerimientos

LORRIC personaliza el caudal, el ángulo de rociado y la distribución del flujo para adaptarse a cada escenario de uso. También ofrecemos soluciones para aplicaciones especiales, como necesidades de alto impacto o rociado ultrafino. Contacta con nuestro equipo para más información y asesoramiento.
