QSF 플라스틱 퀵 풀 콘 스프레이 노즐 - QS 시리즈

LORRIC QS 시리즈 나사식 베이스, 대만에서 제조된 2-피스 빠른 탈착 노즐입니다. 손으로 쉽게 탈부착이 가능한 플라스틱 다중 구성 요소의 단일 유체 실체형 원뿔형 노즐로, 이물질 통과 구경이 커서 막힘이 적고 분사 입자가 고르게 퍼지며, 소유량에 최적화된 모델 중 하나로 반도체 및 인쇄 회로 기판 등 산업에 자주 사용됩니다.

브랜드：	LORRIC
분사 형태：	실체형 원뿔
유체：	단일 유체
재질：	노즐 헤드-PP
	중앙 베인-PP
	와셔-EPDM, VITON, FEPM
	베이스-PP
나사 규격：	BSPT
나사 크기：	1/4", 3/8"

파일 다운로드

즉시 문의

다중 슬롯 코어 원뿔형 스프레이 노즐

액체는 노즐의 다중 슬롯 코어를 통해 흐르며 회전하는 흐름을 생성합니다. 원심력에 의해 원형 분사 패턴이 형성됩니다. 코어는 균일한 유량과 분사를 보장하며, 반도체 공정, 화학 약품 분사, 세척 및 냉각에 이상적입니다.

실심 원뿔형 스프레이 노즐 분사 패턴

단일 유체 노즐은 원뿔형 분사 형태를 만들어내며, 이를 실심 원뿔형 노즐이라고 합니다. 이로 인해 원형 분사 패턴이 형성됩니다.
자세히 알아보기: 노즐 분사 형태

종형 유동 분포

분무량은 분사 범위의 중앙 부분에서 가장 많고 양쪽으로 갈수록 점차 감소하며, 종형 분포 곡선을 형성합니다. 이는 표면 오염물 세척과 같이 집중적인 충격력이 필요한 용도에 적합합니다. 균일한 분사를 원할 경우 노즐 간 간격을 좁혀 두 노즐의 분사 범위가 겹치도록 설치하면 커버리지 부족 문제를 개선할 수 있습니다.
자세히 알아보기: 노즐 유량 분포

다양한 유량 제공

실형 원뿔 노즐은 다양한 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력 2 Kg/cm²에서 최소 유량은 2.5 Lpm이며 최대 유량은 5.5 Lpm입니다. (기타 유량 요구 사항은 "사양표"를 참조하거나 당사에 직접 문의하십시오.)
자세히 알아보기: 노즐 압력, 구경 및 유량

0°에서 120°까지 분사 각도 제공

실심 원뿔형 노즐은 0°에서 120°까지 다양한 분사 각도를 제공합니다. 0° 각도는 단일 지점에 분사되는 직선 제트로, 모든 노즐 중 가장 강한 충격력을 제공합니다. 120° 각도는 가장 넓은 커버리지를 제공하며, 표준 60° 각도는 충격력과 커버리지의 균형을 맞춥니다. 구체적인 사양에 대해서는 문의해 주세요.
자세히 알아보기: 노즐 분사 각도 및 커버리지

퀵 릴리스 디자인, 스냅 잠금 위치 고정, 물 누출 방지

2-피스 빠른 탈착 디자인은 노즐과 베이스 사이에 세 개의 스냅 잠금 포인트가 있어 도구 없이도 조립 및 분해가 가능하며, 정밀한 위치 설정과 편리한 유지 보수를 제공합니다.

팁 재질: PVDF
O-링 재질: EPDM, Viton, FEPM
QS 시리즈 나사 본체: 1/4", 3/8"

공차에 대하여

유량 공차

유량 공차는 표준 유량의 ±10% 범위 내에서 유지됩니다.

각도 공차

각도 공차는 표준 각도의 ±10% 범위 내에서 유지됩니다.

재질 보증

금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

아래 정보에 따라 주문해 주십시오..

아래 제공된 선택 지침에 따라 요구에 가장 적합한 노즐을 선택하십시오.
- 필요한 요구 사항을 충족하는 노즐 직경(나사 크기)과 사양을 선택하십시오.
- C각 노즐의 분무 유량을 선택하십시오. 아래 차트를 참고하십시오.
- 각 노즐의 분무 각도를 선택하십시오. 아래 차트를 참고하십시오.
- 노즐 재질을 선택하십시오. 서로 다른 응용 환경에 따라 다양한 재질이 필요합니다. 사용 환경에 맞는 적절한 노즐 재질을 선택하십시오.

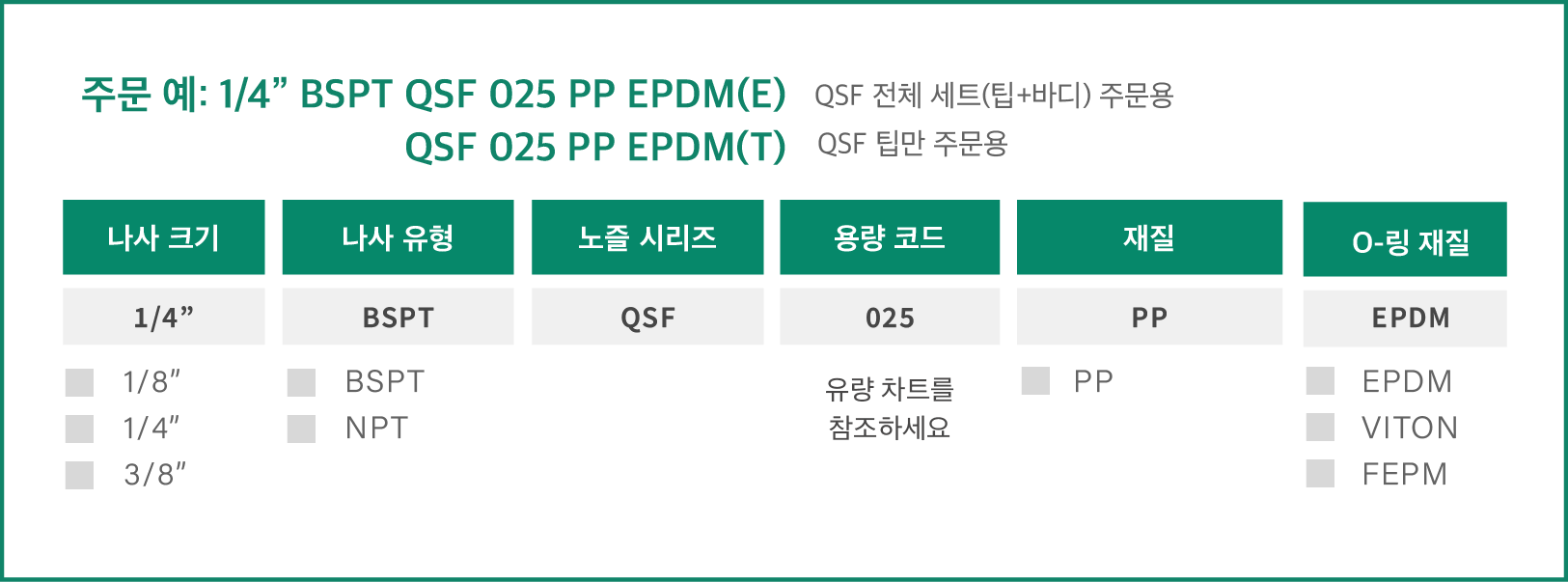

예시 사양: 1/4” BSPT QSF 025PP EPDM. 각 숫자는 다음 옵션과 의미를 나타냅니다.

Select
Unit

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	025	1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
	030	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035	2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
≀	040	2.37	2.83	3.46	4.00	5.66	6.93	8.00	8.94	10.95
	045	2.66	3.18	3.90	4.50	6.36	7.79	9.00	10.06	12.32
	050	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
90°	055	3.25	3.89	4.76	5.50	7.78	9.53	11.00	12.30	15.06

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
50°	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
≀	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
50°	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
≀	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
50°	025	0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
	030	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
	035	0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
≀	040	0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
	045	0.70	0.86	1.00	1.18	1.73	2.11	2.44	2.64	3.15
	050	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
90°	055	0.86	1.06	1.22	1.44	2.11	2.58	2.98	3.22	3.85

* 표준 압력: 빨간색 열에 표시.
* 이 제품은 90° 및 120°의 분무 각도로 주문 제작 가능합니다.
* 모바일 친화적 화면에서는 3개의 압력 데이터만 표시됩니다. 추가 압력 데이터는 PC 또는 노트북에서 차트를 확인하십시오.
* 제품 사양이 많아 주로 현재 공장 제품 라인업에 기반하여 제품을 제공합니다. 특정 사양이 여전히 생산되고 있는지 확인하려면 저희에게 연락하십시오.
